Електрохлорофлотокоагулятор з 3d електродами

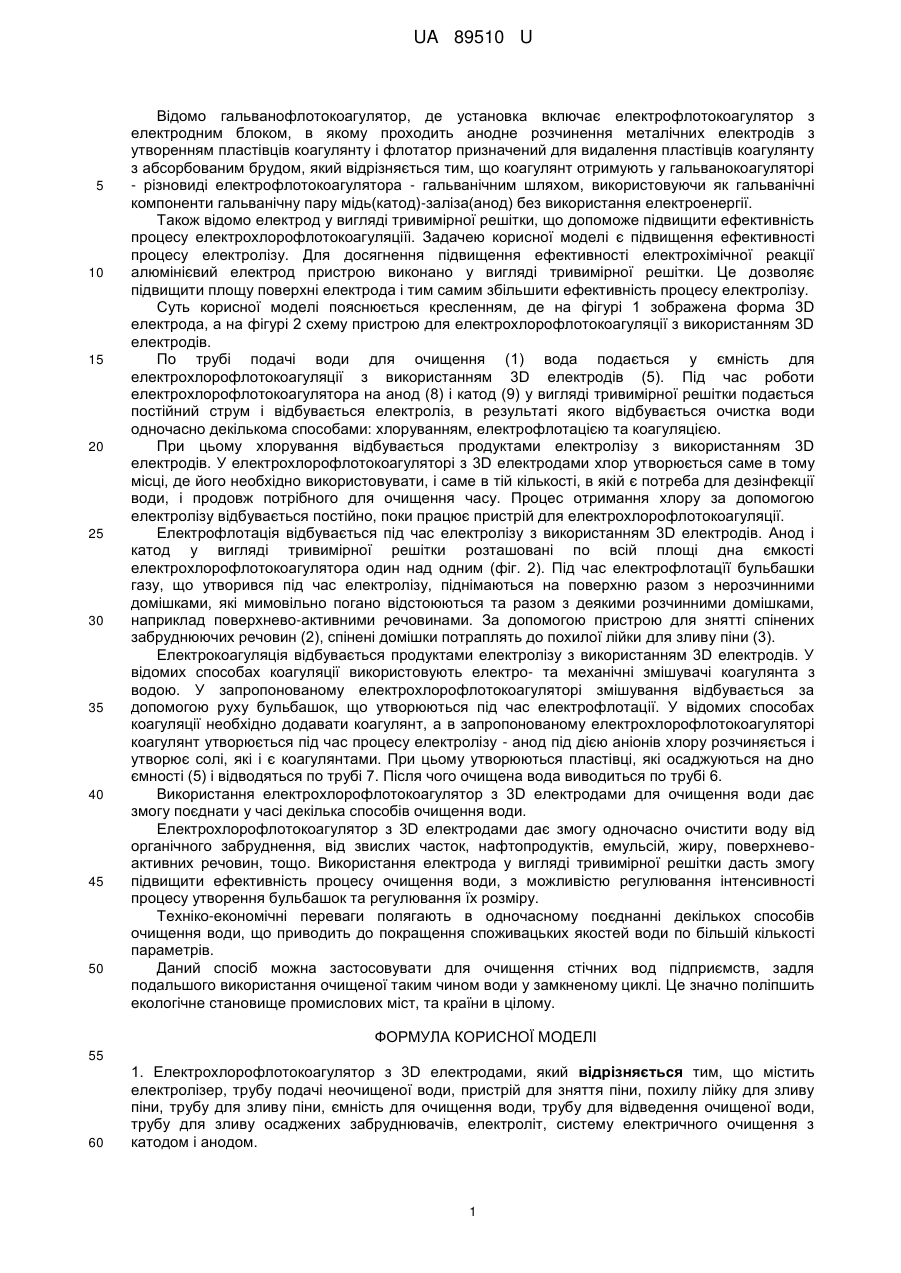

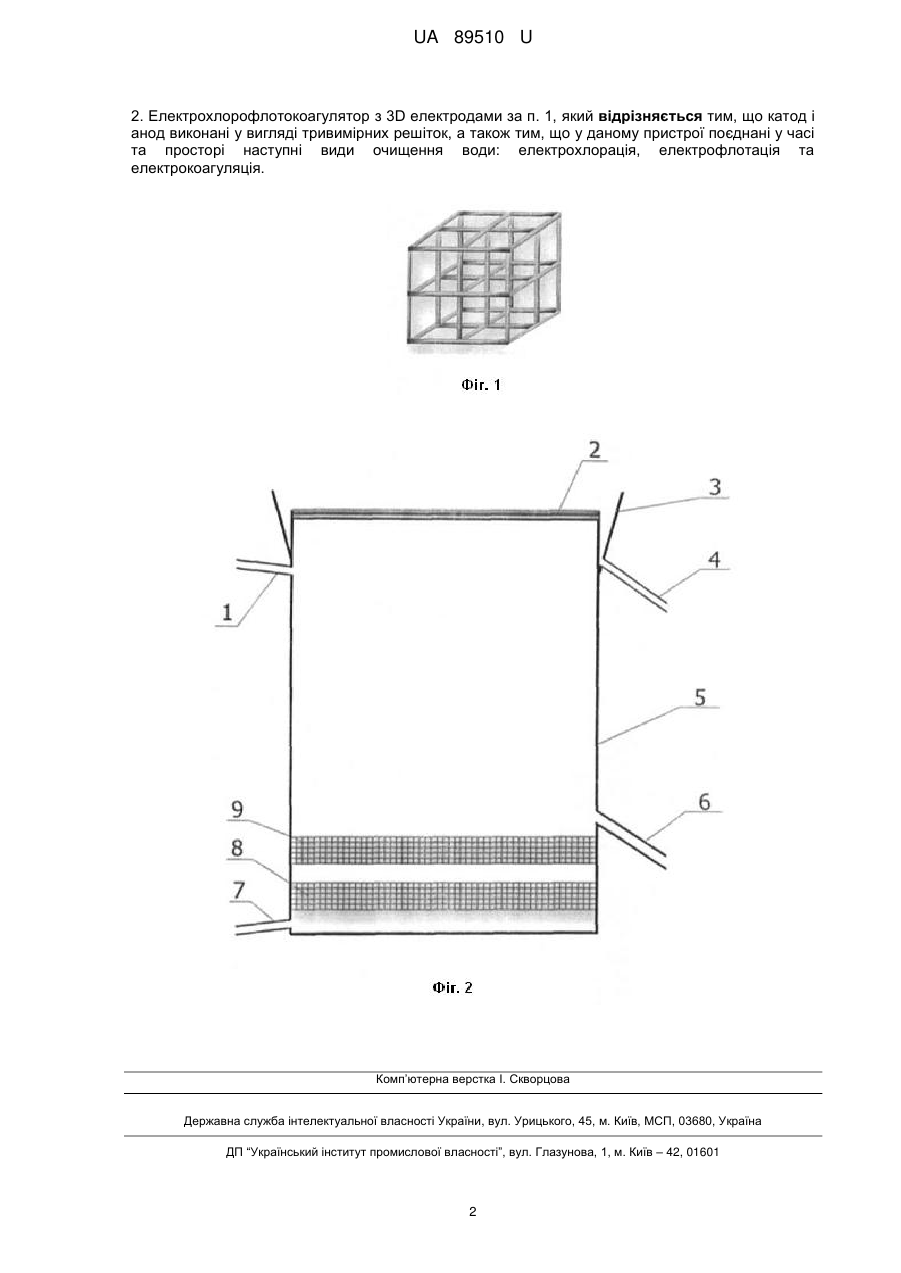

Реферат: UA 89510 U UA 89510 U 5 10 15 20 25 30 35 40 45 50 Відомо гальванофлотокоагулятор, де установка включає електрофлотокоагулятор з електродним блоком, в якому проходить анодне розчинення металічних електродів з утворенням пластівців коагулянту і флотатор призначений для видалення пластівців коагулянту з абсорбованим брудом, який відрізняється тим, що коагулянт отримують у гальванокоагуляторі - різновиді електрофлотокоагулятора - гальванічним шляхом, використовуючи як гальванічні компоненти гальванічну пару мідь(катод)-заліза(анод) без використання електроенергії. Також відомо електрод у вигляді тривимірної решітки, що допоможе підвищити ефективність процесу електрохлорофлотокоагуляціїі. Задачею корисної моделі є підвищення ефективності процесу електролізу. Для досягнення підвищення ефективності електрохімічної реакції алюмінієвий електрод пристрою виконано у вигляді тривимірної решітки. Це дозволяє підвищити площу поверхні електрода і тим самим збільшити ефективність процесу електролізу. Суть корисної моделі пояснюється кресленням, де на фігурі 1 зображена форма 3D електрода, а на фігурі 2 схему пристрою для електрохлорофлотокоагуляції з використанням 3D електродів. По трубі подачі води для очищення (1) вода подається у ємність для електрохлорофлотокоагуляції з використанням 3D електродів (5). Під час роботи електрохлорофлотокоагулятора на анод (8) і катод (9) у вигляді тривимірної решітки подається постійний струм і відбувається електроліз, в результаті якого відбувається очистка води одночасно декількома способами: хлоруванням, електрофлотацією та коагуляцією. При цьому хлорування відбувається продуктами електролізу з використанням 3D електродів. У електрохлорофлотокоагуляторі з 3D електродами хлор утворюється саме в тому місці, де його необхідно використовувати, і саме в тій кількості, в якій є потреба для дезінфекції води, і продовж потрібного для очищення часу. Процес отримання хлору за допомогою електролізу відбувається постійно, поки працює пристрій для електрохлорофлотокоагуляції. Електрофлотація відбувається під час електролізу з використанням 3D електродів. Анод і катод у вигляді тривимірної решітки розташовані по всій площі дна ємкості електрохлорофлотокоагулятора один над одним (фіг. 2). Під час електрофлотацїї бульбашки газу, що утворився під час електролізу, піднімаються на поверхню разом з нерозчинними домішками, які мимовільно погано відстоюються та разом з деякими розчинними домішками, наприклад поверхнево-активними речовинами. За допомогою пристрою для знятті спінених забруднюючих речовин (2), спінені домішки потраплять до похилої лійки для зливу піни (3). Електрокоагуляція відбувається продуктами електролізу з використанням 3D електродів. У відомих способах коагуляції використовують електро- та механічні змішувачі коагулянта з водою. У запропонованому електрохлорофлотокоагуляторі змішування відбувається за допомогою руху бульбашок, що утворюються під час електрофлотації. У відомих способах коагуляції необхідно додавати коагулянт, а в запропонованому електрохлорофлотокоагуляторі коагулянт утворюється під час процесу електролізу - анод під дією аніонів хлору розчиняється і утворює солі, які і є коагулянтами. При цьому утворюються пластівці, які осаджуються на дно ємності (5) і відводяться по трубі 7. Після чого очищена вода виводиться по трубі 6. Використання електрохлорофлотокоагулятор з 3D електродами для очищення води дає змогу поєднати у часі декілька способів очищення води. Електрохлорофлотокоагулятор з 3D електродами дає змогу одночасно очистити воду від органічного забруднення, від звислих часток, нафтопродуктів, емульсій, жиру, поверхневоактивних речовин, тощо. Використання електрода у вигляді тривимірної решітки дасть змогу підвищити ефективність процесу очищення води, з можливістю регулювання інтенсивності процесу утворення бульбашок та регулювання їх розміру. Техніко-економічні переваги полягають в одночасному поєднанні декількох способів очищення води, що приводить до покращення споживацьких якостей води по більшій кількості параметрів. Даний спосіб можна застосовувати для очищення стічних вод підприємств, задля подальшого використання очищеної таким чином води у замкненому циклі. Це значно поліпшить екологічне становище промислових міст, та країни в цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Електрохлорофлотокоагулятор з 3D електродами, який відрізняється тим, що містить електролізер, трубу подачі неочищеної води, пристрій для зняття піни, похилу лійку для зливу піни, трубу для зливу піни, ємність для очищення води, трубу для відведення очищеної води, трубу для зливу осаджених забруднювачів, електроліт, систему електричного очищення з катодом і анодом. 1 UA 89510 U 2. Електрохлорофлотокоагулятор з 3D електродами за п. 1, який відрізняється тим, що катод і анод виконані у вигляді тривимірних решіток, а також тим, що у даному пристрої поєднані у часі та просторі наступні види очищення води: електрохлорація, електрофлотація та електрокоагуляція. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
