Спосіб штампування ребер жорсткості

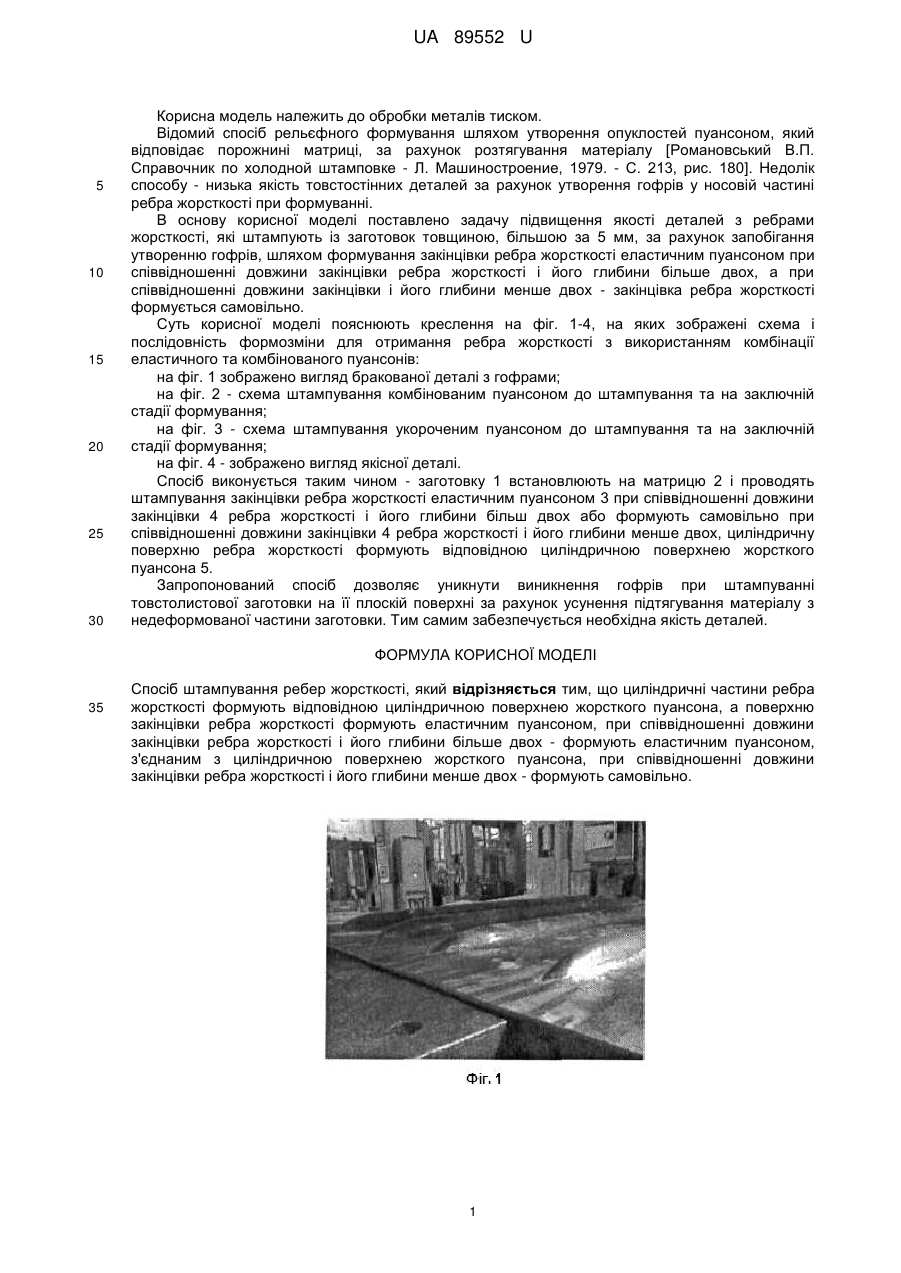

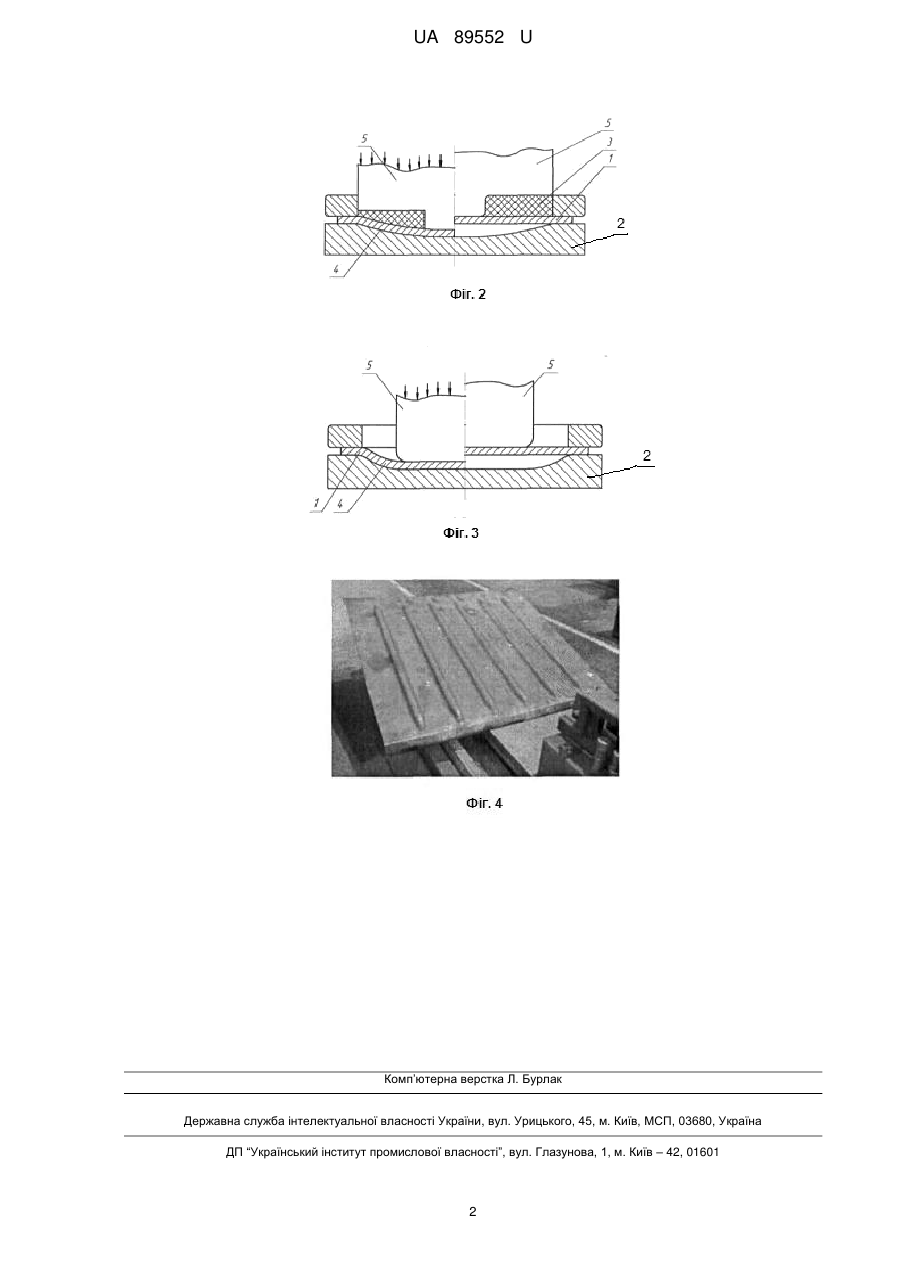

Реферат: Спосіб штампування ребер жорсткості полягає у тому, що циліндричні частини ребра жорсткості формують відповідною циліндричною поверхнею жорсткого пуансона, а поверхню закінцівки ребра жорсткості формують еластичним пуансоном. При цьому при співвідношенні довжини закінцівки ребра жорсткості і його глибини більше двох - формують еластичним пуансоном, з'єднаним з циліндричною поверхнею жорсткого пуансона, при співвідношенні довжини закінцівки ребра жорсткості і його глибини менше двох - формують самовільно. UA 89552 U (54) СПОСІБ ШТАМПУВАННЯ РЕБЕР ЖОРСТКОСТІ UA 89552 U UA 89552 U 5 10 15 20 25 30 Корисна модель належить до обробки металів тиском. Відомий спосіб рельєфного формування шляхом утворення опуклостей пуансоном, який відповідає порожнині матриці, за рахунок розтягування матеріалу [Романовський В.П. Справочник по холодной штамповке - Л. Машиностроение, 1979. - С. 213, рис. 180]. Недолік способу - низька якість товстостінних деталей за рахунок утворення гофрів у носовій частині ребра жорсткості при формуванні. В основу корисної моделі поставлено задачу підвищення якості деталей з ребрами жорсткості, які штампують із заготовок товщиною, більшою за 5 мм, за рахунок запобігання утворенню гофрів, шляхом формування закінцівки ребра жорсткості еластичним пуансоном при співвідношенні довжини закінцівки ребра жорсткості і його глибини більше двох, а при співвідношенні довжини закінцівки і його глибини менше двох - закінцівка ребра жорсткості формується самовільно. Суть корисної моделі пояснюють креслення на фіг. 1-4, на яких зображені схема і послідовність формозміни для отримання ребра жорсткості з використанням комбінації еластичного та комбінованого пуансонів: на фіг. 1 зображено вигляд бракованої деталі з гофрами; на фіг. 2 - схема штампування комбінованим пуансоном до штампування та на заключній стадії формування; на фіг. 3 - схема штампування укороченим пуансоном до штампування та на заключній стадії формування; на фіг. 4 - зображено вигляд якісної деталі. Спосіб виконується таким чином - заготовку 1 встановлюють на матрицю 2 і проводять штампування закінцівки ребра жорсткості еластичним пуансоном 3 при співвідношенні довжини закінцівки 4 ребра жорсткості і його глибини більш двох або формують самовільно при співвідношенні довжини закінцівки 4 ребра жорсткості і його глибини менше двох, циліндричну поверхню ребра жорсткості формують відповідною циліндричною поверхнею жорсткого пуансона 5. Запропонований спосіб дозволяє уникнути виникнення гофрів при штампуванні товстолистової заготовки на її плоскій поверхні за рахунок усунення підтягування матеріалу з недеформованої частини заготовки. Тим самим забезпечується необхідна якість деталей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Спосіб штампування ребер жорсткості, який відрізняється тим, що циліндричні частини ребра жорсткості формують відповідною циліндричною поверхнею жорсткого пуансона, а поверхню закінцівки ребра жорсткості формують еластичним пуансоном, при співвідношенні довжини закінцівки ребра жорсткості і його глибини більше двох - формують еластичним пуансоном, з'єднаним з циліндричною поверхнею жорсткого пуансона, при співвідношенні довжини закінцівки ребра жорсткості і його глибини менше двох - формують самовільно. 1 UA 89552 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
