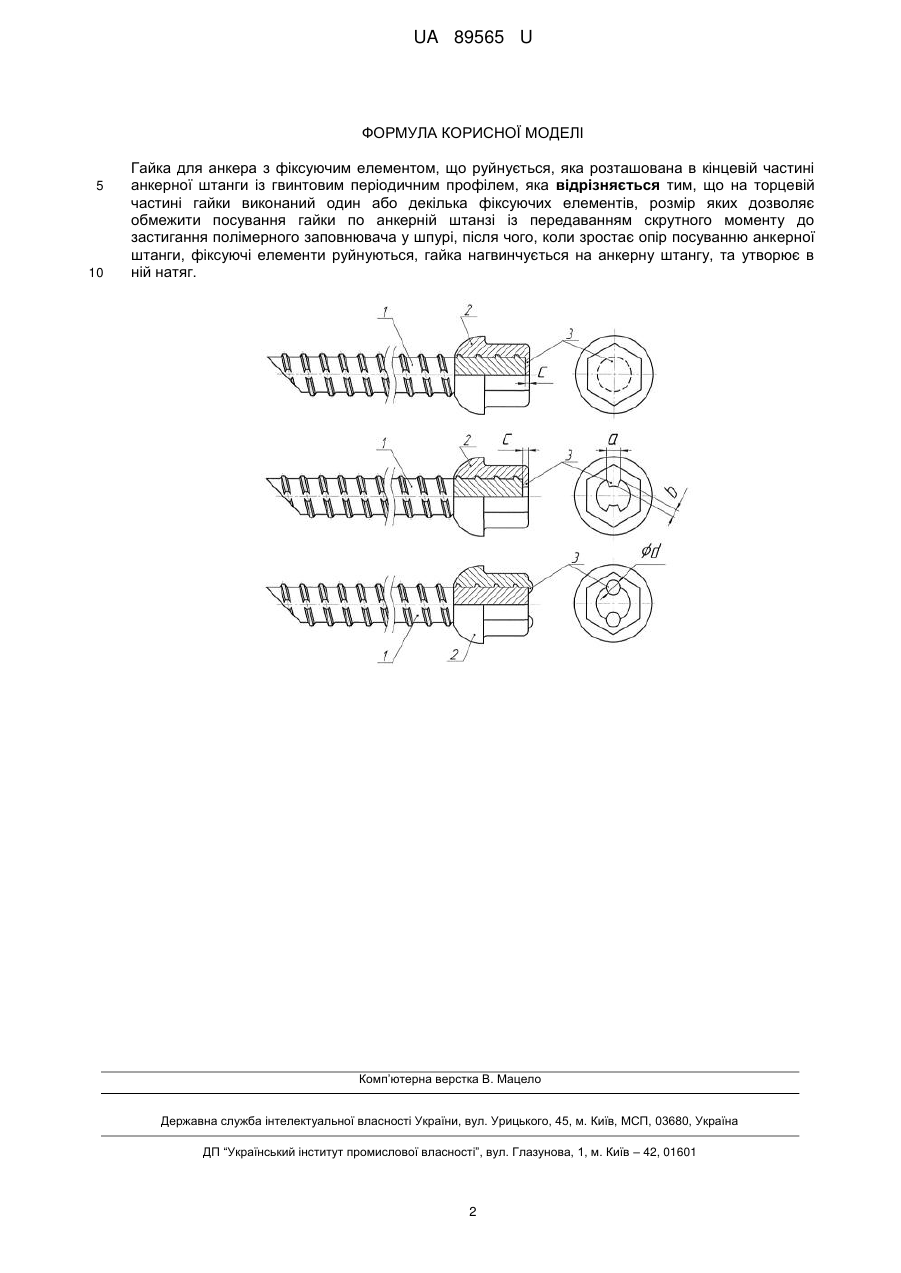

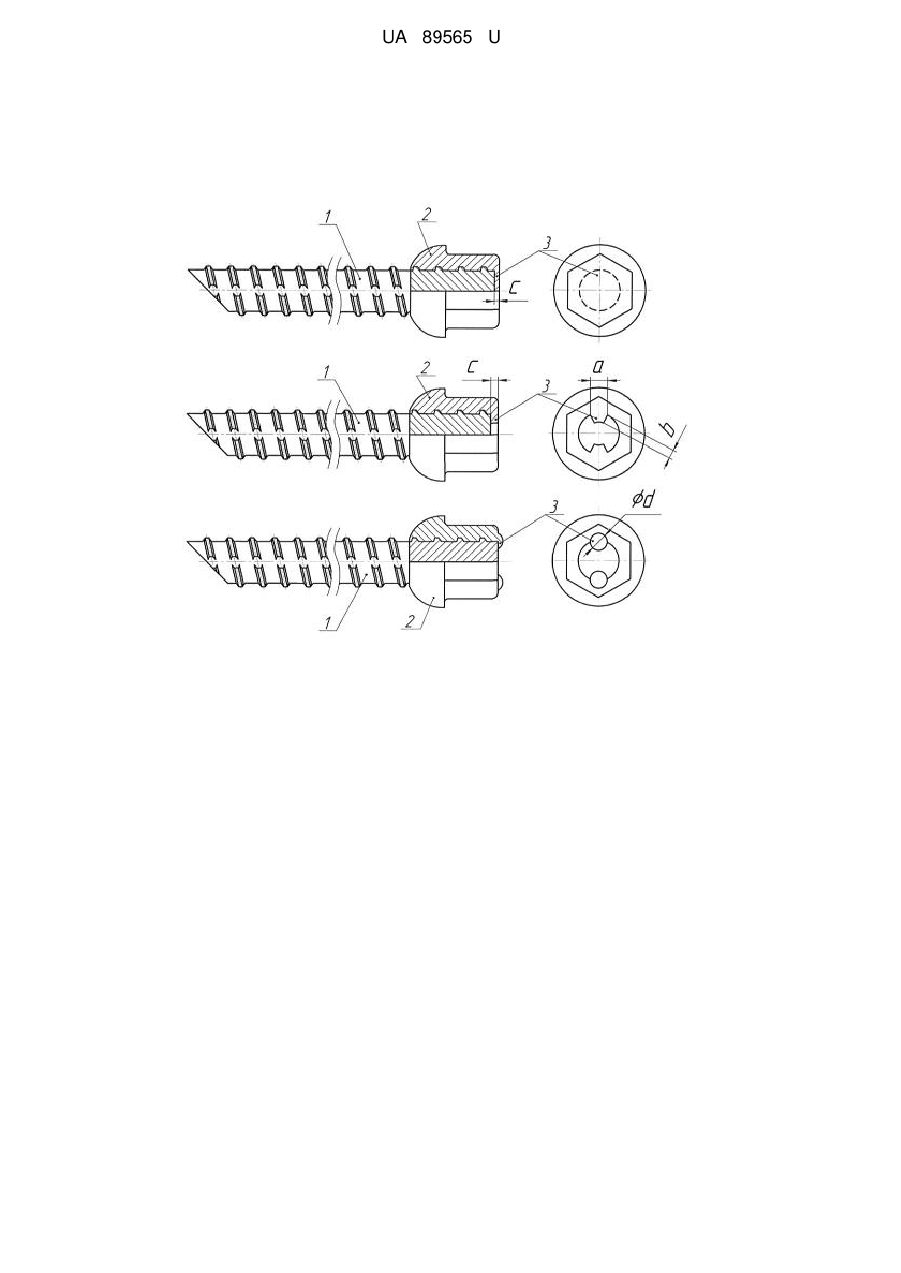

Гайка для анкера з фіксуючим елементом, що руйнується

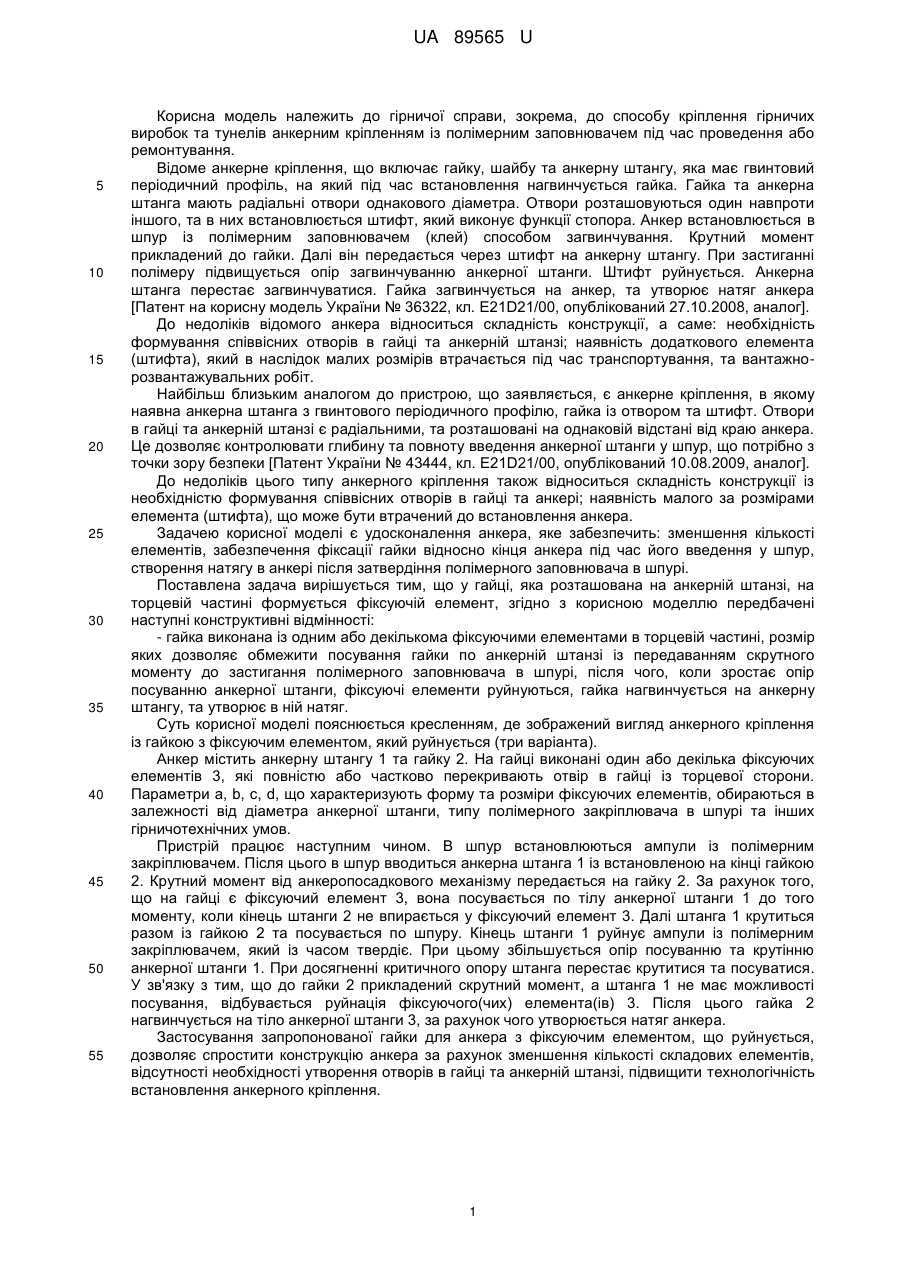

Реферат: UA 89565 U UA 89565 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої справи, зокрема, до способу кріплення гірничих виробок та тунелів анкерним кріпленням із полімерним заповнювачем під час проведення або ремонтування. Відоме анкерне кріплення, що включає гайку, шайбу та анкерну штангу, яка має гвинтовий періодичний профіль, на який під час встановлення нагвинчується гайка. Гайка та анкерна штанга мають радіальні отвори однакового діаметра. Отвори розташовуються один навпроти іншого, та в них встановлюється штифт, який виконує функції стопора. Анкер встановлюється в шпур із полімерним заповнювачем (клей) способом загвинчування. Крутний момент прикладений до гайки. Далі він передається через штифт на анкерну штангу. При застиганні полімеру підвищується опір загвинчуванню анкерної штанги. Штифт руйнується. Анкерна штанга перестає загвинчуватися. Гайка загвинчується на анкер, та утворює натяг анкера [Патент на корисну модель України № 36322, кл. Е21D21/00, опублікований 27.10.2008, аналог]. До недоліків відомого анкера відноситься складність конструкції, а саме: необхідність формування співвісних отворів в гайці та анкерній штанзі; наявність додаткового елемента (штифта), який в наслідок малих розмірів втрачається під час транспортування, та вантажнорозвантажувальних робіт. Найбільш близьким аналогом до пристрою, що заявляється, є анкерне кріплення, в якому наявна анкерна штанга з гвинтового періодичного профілю, гайка із отвором та штифт. Отвори в гайці та анкерній штанзі є радіальними, та розташовані на однаковій відстані від краю анкера. Це дозволяє контролювати глибину та повноту введення анкерної штанги у шпур, що потрібно з точки зору безпеки [Патент України № 43444, кл. Е21D21/00, опублікований 10.08.2009, аналог]. До недоліків цього типу анкерного кріплення також відноситься складність конструкції із необхідністю формування співвісних отворів в гайці та анкері; наявність малого за розмірами елемента (штифта), що може бути втрачений до встановлення анкера. Задачею корисної моделі є удосконалення анкера, яке забезпечить: зменшення кількості елементів, забезпечення фіксації гайки відносно кінця анкера під час його введення у шпур, створення натягу в анкері після затвердіння полімерного заповнювача в шпурі. Поставлена задача вирішується тим, що у гайці, яка розташована на анкерній штанзі, на торцевій частині формується фіксуючій елемент, згідно з корисною моделлю передбачені наступні конструктивні відмінності: - гайка виконана із одним або декількома фіксуючими елементами в торцевій частині, розмір яких дозволяє обмежити посування гайки по анкерній штанзі із передаванням скрутного моменту до застигання полімерного заповнювача в шпурі, після чого, коли зростає опір посуванню анкерної штанги, фіксуючі елементи руйнуються, гайка нагвинчується на анкерну штангу, та утворює в ній натяг. Суть корисної моделі пояснюється кресленням, де зображений вигляд анкерного кріплення із гайкою з фіксуючим елементом, який руйнується (три варіанта). Анкер містить анкерну штангу 1 та гайку 2. На гайці виконані один або декілька фіксуючих елементів 3, які повністю або частково перекривають отвір в гайці із торцевої сторони. Параметри a, b, c, d, що характеризують форму та розміри фіксуючих елементів, обираються в залежності від діаметра анкерної штанги, типу полімерного закріплювача в шпурі та інших гірничотехнічних умов. Пристрій працює наступним чином. В шпур встановлюються ампули із полімерним закріплювачем. Після цього в шпур вводиться анкерна штанга 1 із встановленою на кінці гайкою 2. Крутний момент від анкеропосадкового механізму передається на гайку 2. За рахунок того, що на гайці є фіксуючий елемент 3, вона посувається по тілу анкерної штанги 1 до того моменту, коли кінець штанги 2 не впирається у фіксуючий елемент 3. Далі штанга 1 крутиться разом із гайкою 2 та посувається по шпуру. Кінець штанги 1 руйнує ампули із полімерним закріплювачем, який із часом твердіє. При цьому збільшується опір посуванню та крутінню анкерної штанги 1. При досягненні критичного опору штанга перестає крутитися та посуватися. У зв'язку з тим, що до гайки 2 прикладений скрутний момент, а штанга 1 не має можливості посування, відбувається руйнація фіксуючого(чих) елемента(ів) 3. Після цього гайка 2 нагвинчується на тіло анкерної штанги 3, за рахунок чого утворюється натяг анкера. Застосування запропонованої гайки для анкера з фіксуючим елементом, що руйнується, дозволяє спростити конструкцію анкера за рахунок зменшення кількості складових елементів, відсутності необхідності утворення отворів в гайці та анкерній штанзі, підвищити технологічність встановлення анкерного кріплення. 1 UA 89565 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Гайка для анкера з фіксуючим елементом, що руйнується, яка розташована в кінцевій частині анкерної штанги із гвинтовим періодичним профілем, яка відрізняється тим, що на торцевій частині гайки виконаний один або декілька фіксуючих елементів, розмір яких дозволяє обмежити посування гайки по анкерній штанзі із передаванням скрутного моменту до застигання полімерного заповнювача у шпурі, після чого, коли зростає опір посуванню анкерної штанги, фіксуючі елементи руйнуються, гайка нагвинчується на анкерну штангу, та утворює в ній натяг. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
