Пристрій захисту трансформатора струму від пошкоджень перенапругами

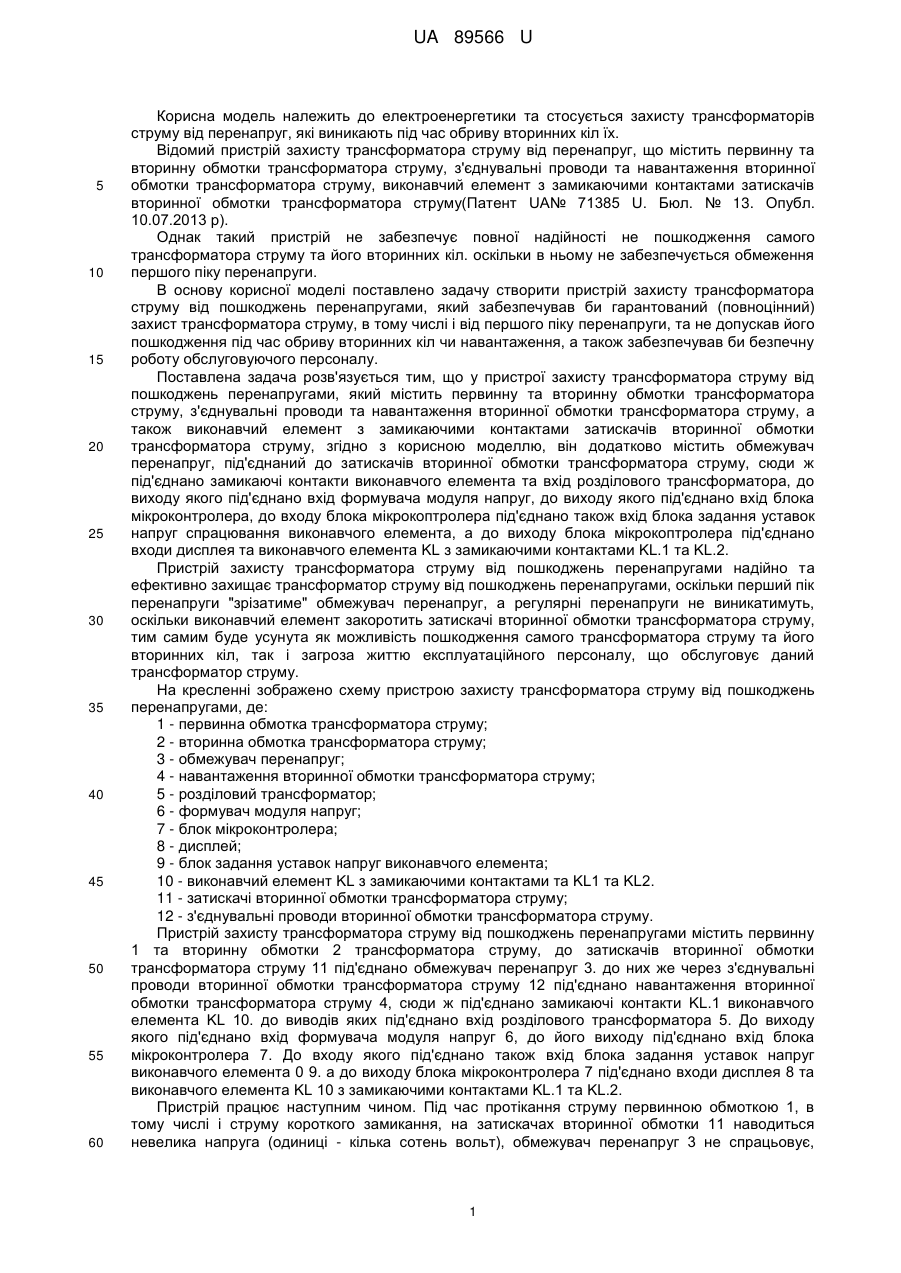

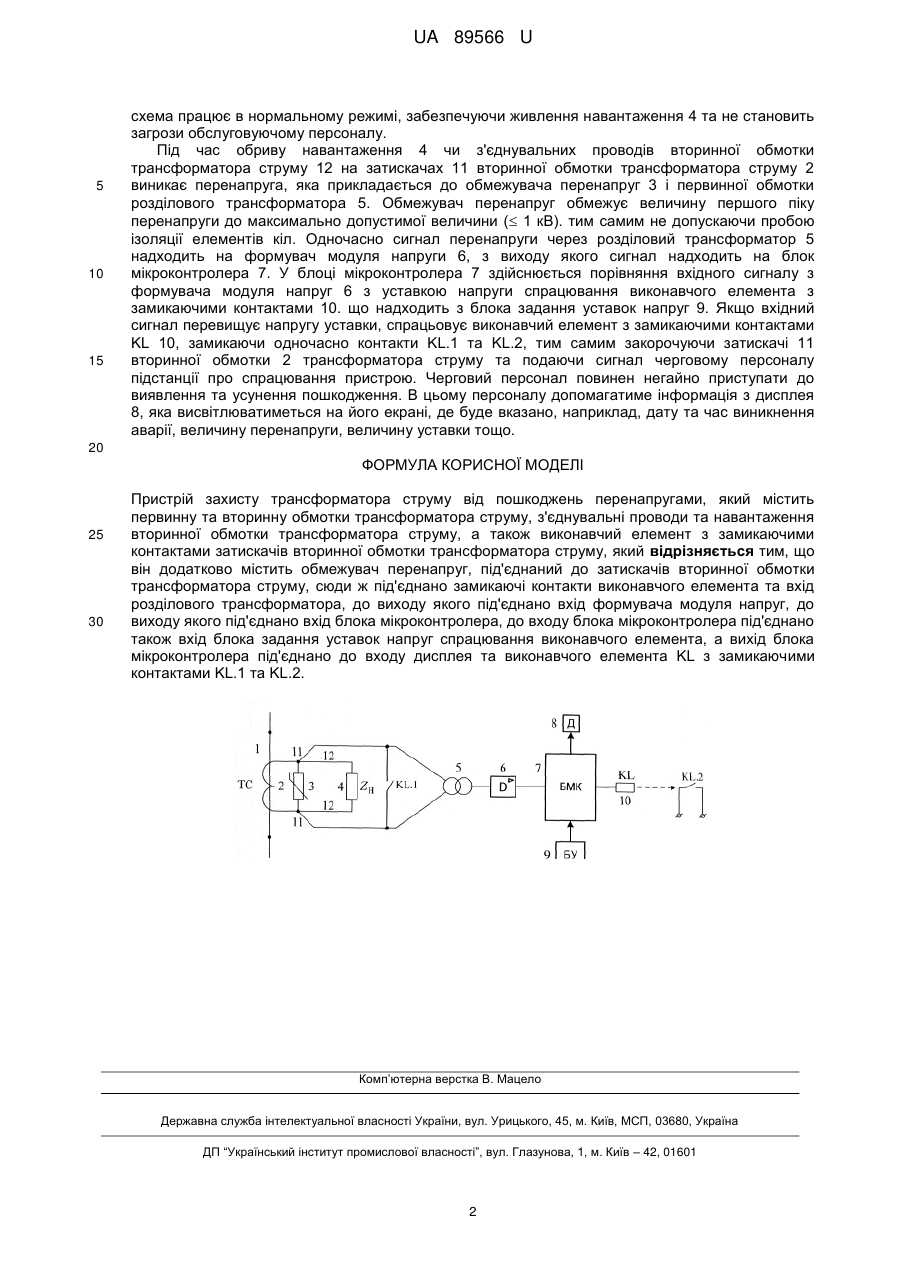

Реферат: Пристрій захисту трансформатора струму від пошкоджень перенапругами містить первинну та вторинну обмотки трансформатора струму, з'єднувальні проводи та навантаження вторинної обмотки трансформатора струму, а також виконавчий елемент з замикаючими контактами затискачів вторинної обмотки трансформатора струму. Він додатково містить обмежувач перенапруг, під'єднаний до затискачів вторинної обмотки трансформатора струму, сюди ж під'єднано замикаючі контакти виконавчого елемента та вхід розділового трансформатора, до виходу якого під'єднано вхід формувача модуля напруг, до виходу якого під'єднано вхід блока мікроконтролера, до входу блока мікроконтролера під'єднано також вхід блока задання уставок напруг спрацювання виконавчого елемента. Вихід блока мікроконтролераа під'єднано до входу дисплея та виконавчого елемента KL з замикаючими контактами KL.1 та KL.2. UA 89566 U (54) ПРИСТРІЙ ЗАХИСТУ ТРАНСФОРМАТОРА СТРУМУ ВІД ПОШКОДЖЕНЬ ПЕРЕНАПРУГАМИ UA 89566 U UA 89566 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електроенергетики та стосується захисту трансформаторів струму від перенапруг, які виникають під час обриву вторинних кіл їх. Відомий пристрій захисту трансформатора струму від перенапруг, що містить первинну та вторинну обмотки трансформатора струму, з'єднувальні проводи та навантаження вторинної обмотки трансформатора струму, виконавчий елемент з замикаючими контактами затискачів вторинної обмотки трансформатора струму(Патент UA№ 71385 U. Бюл. № 13. Опубл. 10.07.2013 р). Однак такий пристрій не забезпечує повної надійності не пошкодження самого трансформатора струму та його вторинних кіл. оскільки в ньому не забезпечується обмеження першого піку перенапруги. В основу корисної моделі поставлено задачу створити пристрій захисту трансформатора струму від пошкоджень перенапругами, який забезпечував би гарантований (повноцінний) захист трансформатора струму, в тому числі і від першого піку перенапруги, та не допускав його пошкодження під час обриву вторинних кіл чи навантаження, а також забезпечував би безпечну роботу обслуговуючого персоналу. Поставлена задача розв'язується тим, що у пристрої захисту трансформатора струму від пошкоджень перенапругами, який містить первинну та вторинну обмотки трансформатора струму, з'єднувальні проводи та навантаження вторинної обмотки трансформатора струму, а також виконавчий елемент з замикаючими контактами затискачів вторинної обмотки трансформатора струму, згідно з корисною моделлю, він додатково містить обмежувач перенапруг, під'єднаний до затискачів вторинної обмотки трансформатора струму, сюди ж під'єднано замикаючі контакти виконавчого елемента та вхід розділового трансформатора, до виходу якого під'єднано вхід формувача модуля напруг, до виходу якого під'єднано вхід блока мікроконтролера, до входу блока мікрокоптролера під'єднано також вхід блока задання уставок напруг спрацювання виконавчого елемента, а до виходу блока мікрокоптролера під'єднано входи дисплея та виконавчого елемента KL з замикаючими контактами KL.1 та KL.2. Пристрій захисту трансформатора струму від пошкоджень перенапругами надійно та ефективно захищає трансформатор струму від пошкоджень перенапругами, оскільки перший пік перенапруги "зрізатиме" обмежувач перенапруг, а регулярні перенапруги не виникатимуть, оскільки виконавчий елемент закоротить затискачі вторинної обмотки трансформатора струму, тим самим буде усунута як можливість пошкодження самого трансформатора струму та його вторинних кіл, так і загроза життю експлуатаційного персоналу, що обслуговує даний трансформатор струму. На кресленні зображено схему пристрою захисту трансформатора струму від пошкоджень перенапругами, де: 1 - первинна обмотка трансформатора струму; 2 - вторинна обмотка трансформатора струму; 3 - обмежувач перенапруг; 4 - навантаження вторинної обмотки трансформатора струму; 5 - розділовий трансформатор; 6 - формувач модуля напруг; 7 - блок мікроконтролера; 8 - дисплей; 9 - блок задання уставок напруг виконавчого елемента; 10 - виконавчий елемент KL з замикаючими контактами та KL1 та KL2. 11 - затискачі вторинної обмотки трансформатора струму; 12 - з'єднувальні проводи вторинної обмотки трансформатора струму. Пристрій захисту трансформатора струму від пошкоджень перенапругами містить первинну 1 та вторинну обмотки 2 трансформатора струму, до затискачів вторинної обмотки трансформатора струму 11 під'єднано обмежувач перенапруг 3. до них же через з'єднувальні проводи вторинної обмотки трансформатора струму 12 під'єднано навантаження вторинної обмотки трансформатора струму 4, сюди ж під'єднано замикаючі контакти KL.1 виконавчого елемента KL 10. до виводів яких під'єднано вхід розділового трансформатора 5. До виходу якого під'єднано вхід формувача модуля напруг 6, до його виходу під'єднано вхід блока мікроконтролера 7. До входу якого під'єднано також вхід блока задання уставок напруг виконавчого елемента 0 9. а до виходу блока мікроконтролера 7 під'єднано входи дисплея 8 та виконавчого елемента KL 10 з замикаючими контактами KL.1 та KL.2. Пристрій працює наступним чином. Під час протікання струму первинною обмоткою 1, в тому числі і струму короткого замикання, на затискачах вторинної обмотки 11 наводиться невелика напруга (одиниці - кілька сотень вольт), обмежувач перенапруг 3 не спрацьовує, 1 UA 89566 U 5 10 15 схема працює в нормальному режимі, забезпечуючи живлення навантаження 4 та не становить загрози обслуговуючому персоналу. Під час обриву навантаження 4 чи з'єднувальних проводів вторинної обмотки трансформатора струму 12 на затискачах 11 вторинної обмотки трансформатора струму 2 виникає перенапруга, яка прикладається до обмежувача перенапруг 3 і первинної обмотки розділового трансформатора 5. Обмежувач перенапруг обмежує величину першого піку перенапруги до максимально допустимої величини ( 1 кВ). тим самим не допускаючи пробою ізоляції елементів кіл. Одночасно сигнал перенапруги через розділовий трансформатор 5 надходить на формувач модуля напруги 6, з виходу якого сигнал надходить на блок мікроконтролера 7. У блоці мікроконтролера 7 здійснюється порівняння вхідного сигналу з формувача модуля напруг 6 з уставкою напруги спрацювання виконавчого елемента з замикаючими контактами 10. що надходить з блока задання уставок напруг 9. Якщо вхідний сигнал перевищує напругу уставки, спрацьовує виконавчий елемент з замикаючими контактами KL 10, замикаючи одночасно контакти KL.1 та KL.2, тим самим закорочуючи затискачі 11 вторинної обмотки 2 трансформатора струму та подаючи сигнал черговому персоналу підстанції про спрацювання пристрою. Черговий персонал повинен негайно приступати до виявлення та усунення пошкодження. В цьому персоналу допомагатиме інформація з дисплея 8, яка висвітлюватиметься на його екрані, де буде вказано, наприклад, дату та час виникнення аварії, величину перенапруги, величину уставки тощо. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Пристрій захисту трансформатора струму від пошкоджень перенапругами, який містить первинну та вторинну обмотки трансформатора струму, з'єднувальні проводи та навантаження вторинної обмотки трансформатора струму, а також виконавчий елемент з замикаючими контактами затискачів вторинної обмотки трансформатора струму, який відрізняється тим, що він додатково містить обмежувач перенапруг, під'єднаний до затискачів вторинної обмотки трансформатора струму, сюди ж під'єднано замикаючі контакти виконавчого елемента та вхід розділового трансформатора, до виходу якого під'єднано вхід формувача модуля напруг, до виходу якого під'єднано вхід блока мікроконтролера, до входу блока мікроконтролера під'єднано також вхід блока задання уставок напруг спрацювання виконавчого елемента, а вихід блока мікроконтролера під'єднано до входу дисплея та виконавчого елемента KL з замикаючими контактами KL.1 та KL.2. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
