Магнітна система барабанного сепаратора

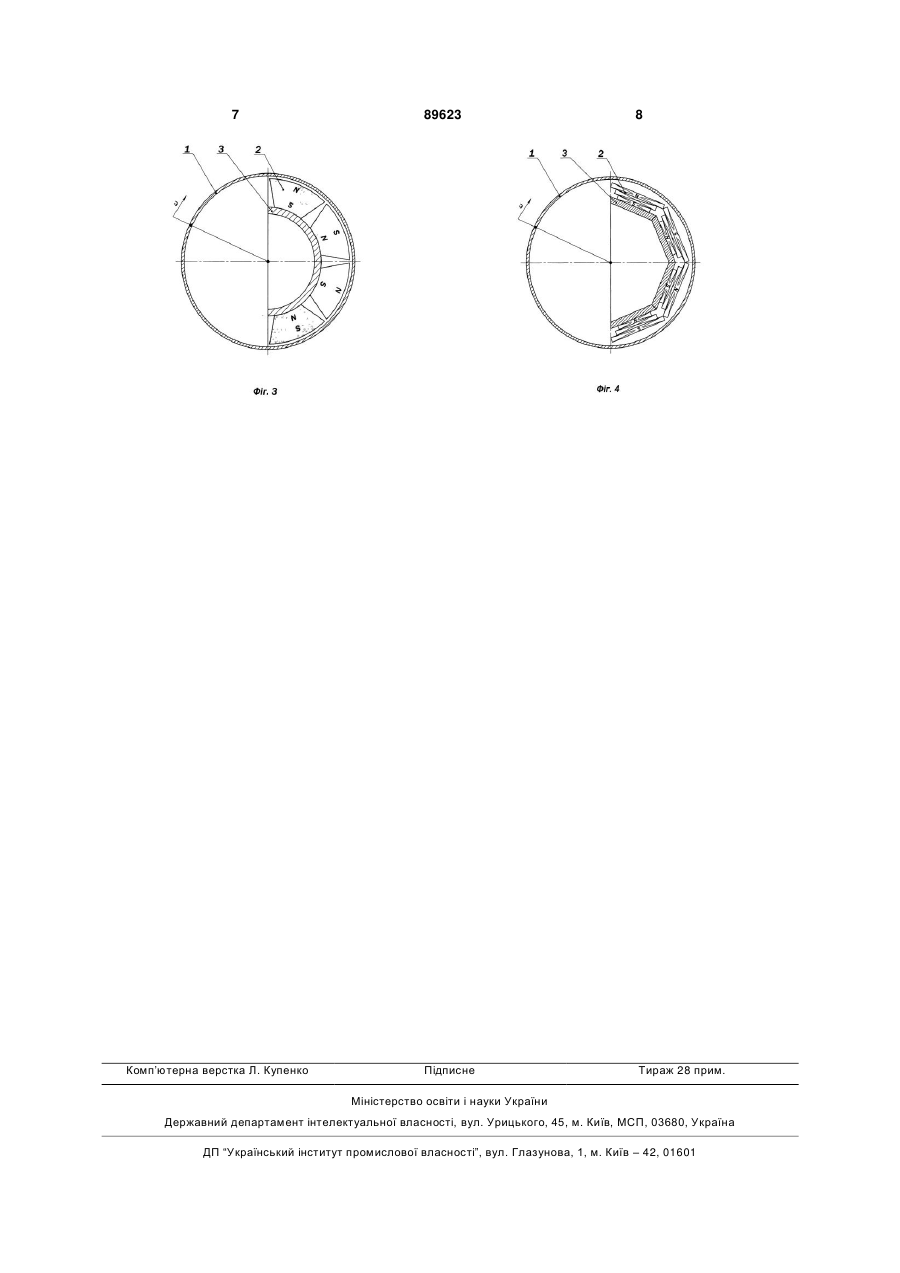

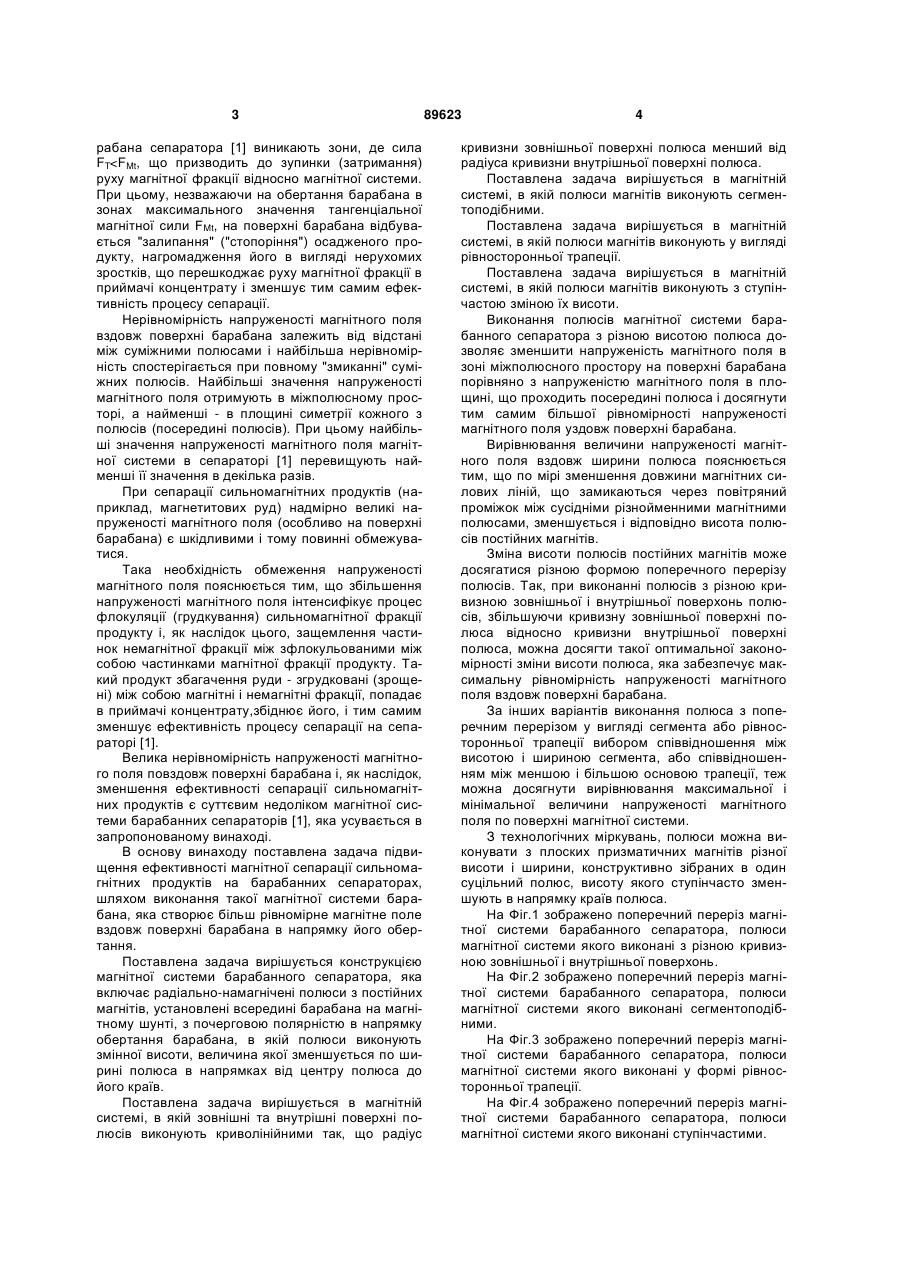

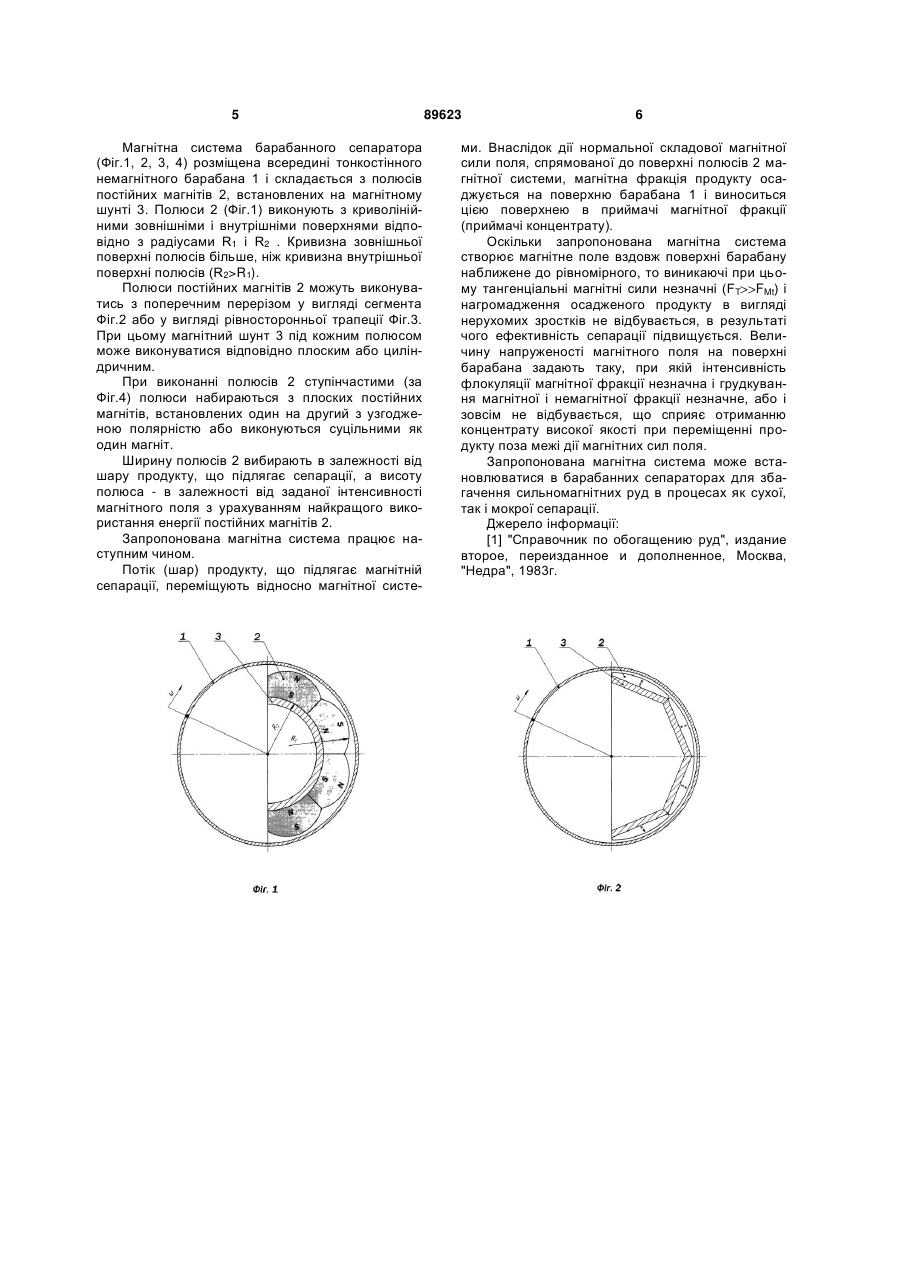

Магнітна система барабанного сепаратора, яка включає радіально намагнічені полюси з постійних магнітів, установлені всередині барабана на магнітному шунті, з почерговою полярністю в напрямку обертання барабана, яка відрізняється тим, що полюси магнітів виконані з криволінійними зовнішньою та внутрішньою поверхнями, при цьому радіус кривизни зовнішньої поверхні полюса менший, ніж радіус кривизни внутрішньої поверхні полюса, або полюси магнітів виконані сегментоподібними. (19) (21) a200605064 (22) 06.05.2006 (24) 25.02.2010 (46) 25.02.2010, Бюл.№ 4, 2010 р. (72) ЛОЗІН АНДРІЙ АФОНІЙОВИЧ, ГУДЬ ВОЛОДИМИР МИКОЛАЙОВИЧ, АРСЕНЮК ВІТАЛІЙ МИХАЙЛОВИЧ, НІТЯГОВСЬКИЙ ВАЛЕНТИН ВОЛОДИМИРОВИЧ (73) НАУКОВО-ВИРОБНИЧА ФІРМА "ПРОДЕКОЛОГІЯ" (56) SU 1273164 A1, 30.11.1986 SU 1261711 A1, 07.10.1986 RU 2013137 C1, 30.05.1994 SU 1641431 A1, 15.04.1991 SU 1715425 A1, 29.02.1992 3 рабана сепаратора [1] виникають зони, де сила FTR1). Полюси постійних магнітів 2 можуть виконуватись з поперечним перерізом у вигляді сегмента Фіг.2 або у вигляді рівносторонньої трапеції Фіг.3. При цьому магнітний шунт 3 під кожним полюсом може виконуватися відповідно плоским або циліндричним. При виконанні полюсів 2 ступінчастими (за Фіг.4) полюси набираються з плоских постійних магнітів, встановлених один на другий з узгодженою полярністю або виконуються суцільними як один магніт. Ширину полюсів 2 вибирають в залежності від шару продукту, що підлягає сепарації, а висоту полюса - в залежності від заданої інтенсивності магнітного поля з урахуванням найкращого використання енергії постійних магнітів 2. Запропонована магнітна система працює наступним чином. Потік (шар) продукту, що підлягає магнітній сепарації, переміщують відносно магнітної систе 89623 6 ми. Внаслідок дії нормальної складової магнітної сили поля, спрямованої до поверхні полюсів 2 магнітної системи, магнітна фракція продукту осаджується на поверхню барабана 1 і виноситься цією поверхнею в приймачі магнітної фракції (приймачі концентрату). Оскільки запропонована магнітна система створює магнітне поле вздовж поверхні барабану наближене до рівномірного, то виникаючі при цьому тангенціальні магнітні сили незначні (FT FMt) і нагромадження осадженого продукту в вигляді нерухомих зростків не відбувається, в результаті чого ефективність сепарації підвищується. Величину напруженості магнітного поля на поверхні барабана задають таку, при якій інтенсивність флокуляції магнітної фракції незначна і грудкування магнітної і немагнітної фракції незначне, або і зовсім не відбувається, що сприяє отриманню концентрату високої якості при переміщенні продукту поза межі дії магнітних сил поля. Запропонована магнітна система може встановлюватися в барабанних сепараторах для збагачення сильномагнітних руд в процесах як сухої, так і мокрої сепарації. Джерело інформації: [1] "Справочник по обогащению руд", издание второе, переизданное и дополненное, Москва, "Недра", 1983г. 7 Комп’ютерна верстка Л. Купенко 89623 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
