Магнітна система сепаратора

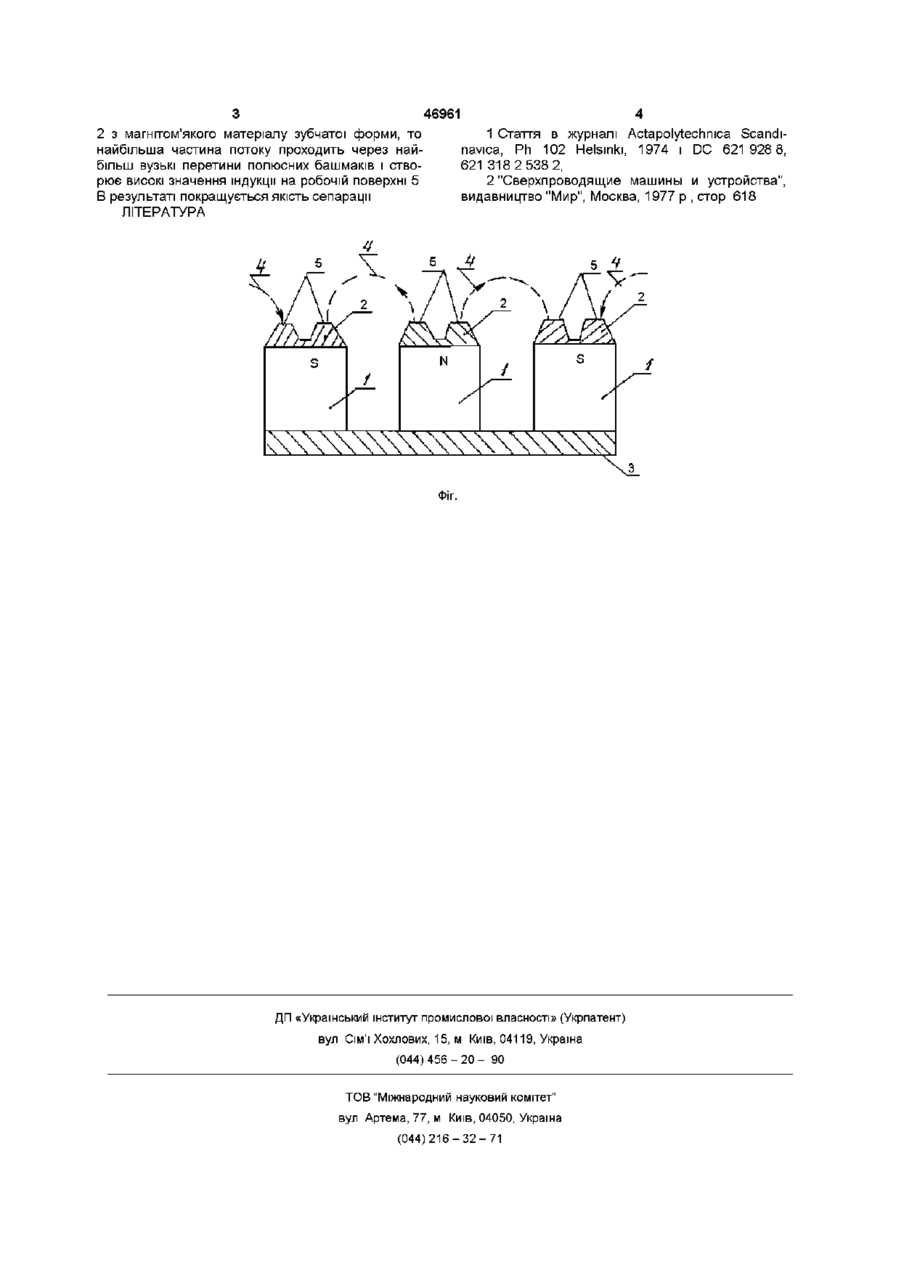

Магнітна система сепаратора, що містить магніти з полюсами, полярність яких чергується, яка відрізняється тим, що на магніти у зоні робочої поверхні встановлені полюсні башмаки зубчастої форми з магнітом'якого матеріалу магнітна система, яка наведена в книзі «Сверхпроводящие машины", видавництво "Мир", Москва, 1977р, стор 618 В цій системі магніти полярності, що чергується, розміщені по колу, та займають тільки частину цього кола Недоліком цієї системи є низький рівень індукції на робочій поверхні із-за наявності значного перетину магнітів в зоні робочої поверхні Суть винаходу полягає в удосконаленні конструкції магнітної системи з метою підвищення індукції на робочій поверхні системи, в результаті чого збільшується КІЛЬКІСТЬ феромагнітного матеріалу, виділеного з продукту, що сепарується Дана задача вирішується конструкцією магнітної системи сепаратора, що містить магніти з полюсами, полярність яких чергується, і відрізняється тим, що на магніти в зоні робочої поверхні встановленні полюсні башмаки зубчатої форми з магнітом'якого матеріалу Спільними ознаками з прототипом є наявність магнітів з полюсами, полярність яких чергується, біля робочої поверхні системи ВІДМІННОЮ ознакою є наявність полюсних башмаків зубчатої форми на магнітах в зоні робочої поверхні Суть винаходу пояснюється кресленням (див фіг), де зображена дана магнітна система сепаратора Магнітна система сепаратора складається з магнітів 1 полярність яких чергується, полюсних башмаків 2 зубчатої форми, ярма 3 з магнітом'якого матеріалу Магніти 1 різної полярності складають корисний потік по напрямку 4 у сторону робочої поверхні, завдяки тому що на магнітах є полюсні башмаки (О (О 46961 2 з магнітом'якого матеріалу зубчатої форми, то найбільша частина потоку проходить через найбільш вузькі перетини полюсних башмаків і створює високі значення індукції на робочій поверхні 5 В результаті покращується якість сепарації ЛІТЕРАТУРА 4 1 Стаття в журналі Actapolytechmca Scandinavica, Ph 102 Helsinki, 1974 і DC 621928 8, 621 318 2 538 2, 2 "Сверхпроводящие машины и устройства", видавництво "Мир", Москва, 1977 р , стор 618 \ /// У/А S A\VN4 N S У У ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
