Пристрій для подання пакетів і горловин для них на карусельний механізм для обробки та спосіб для його здійснення
Формула / Реферат
1. Пристрій (1) для подання пакетів (102) і горловин (103) для них на карусельний механізм (R) для обробки, який містить: принаймні накопичувач (2) для пакетів (102); принаймні накопичувач (3) для горловин (103); та принаймні маніпулятор (4), який відрізняється тим, що виконаний з можливістю приймання пакета (102) і горловини (103) з відповідних накопичувачів (2, 3) та одночасного їх подання в режимі безперервної роботи на карусельний механізм (R) для обробки та пересування пакетів (102) і горловин (103) за гіпоциклоїдою з відповідних накопичувачів (2, 3) у зону розвантаження на карусельному механізмі (R).
2. Пристрій за п. 1, який відрізняється тим, що маніпулятор (4) містить засоби приймання пакета (102), засоби приймання горловини (103), причому засоби приймання пакета (102) та засоби приймання горловини (103) прикріплені до рухомої опори (4, 7) між принаймні одним робочим положенням для приймання пакета (102) і горловини (103) та принаймні одним робочим положенням для передання пакета (102) і горловини (103) на карусельний механізм (R).
3. Пристрій за п. 2, який відрізняється тим, що засоби приймання пакета (102) містять принаймні присосок.
4. Пристрій за п. 2 або 3, який відрізняється тим, що засоби приймання пакета (102) містять принаймні одну пару присосків (8, 9), які вертикально вирівняні та розміщені в одній вертикальній площині (Р).
5. Пристрій за будь-яким із пп. 2-4, який відрізняється тим, що засоби приймання горловини (103) містять принаймні захват (10).
6. Пристрій за будь-яким із пп. 2-5, який відрізняється тим, що опора (4, 7) обертається навкруг першої по суті вертикальної осі (А).

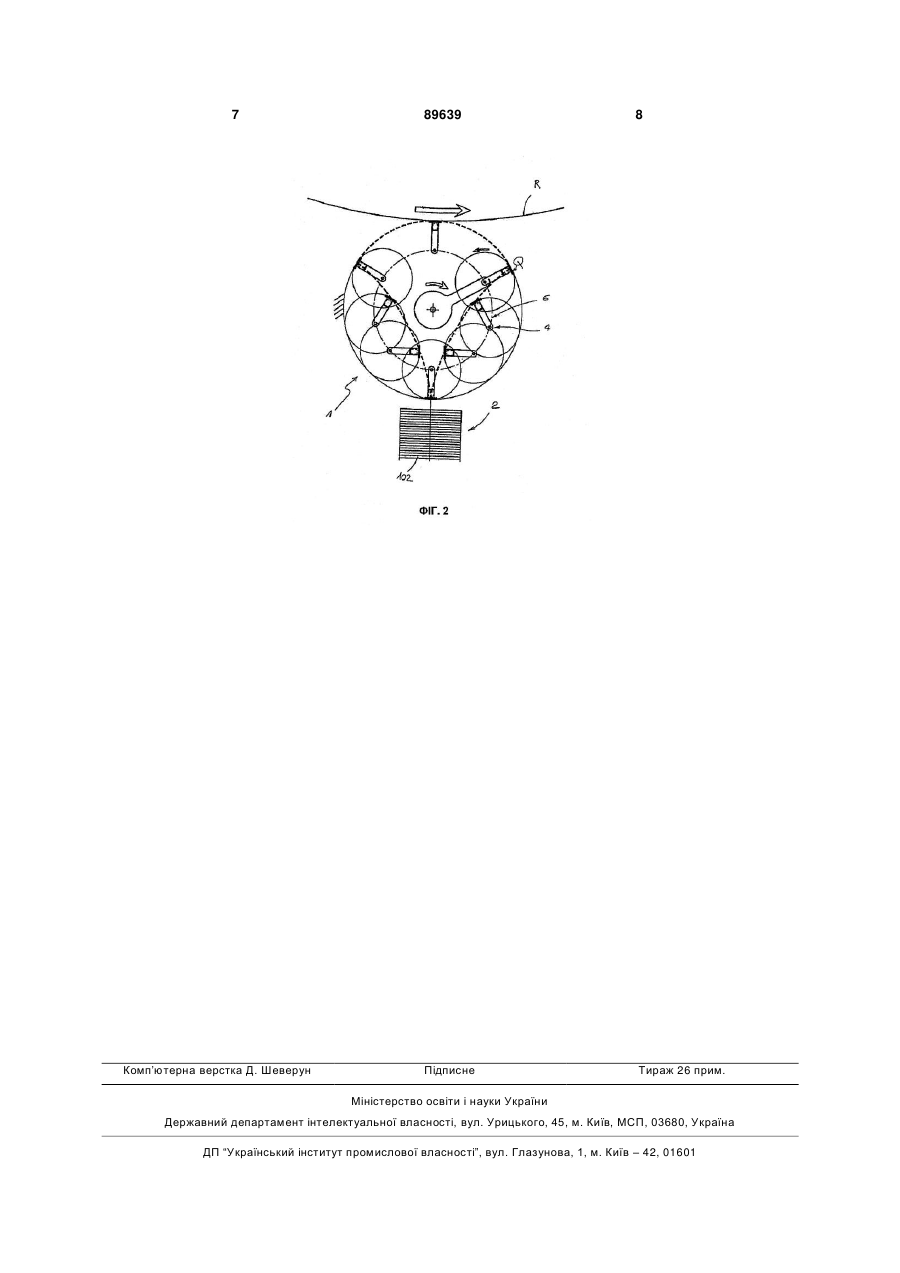

7. Пристрій за п. 6, який відрізняється тим, що опора (4, 7) прикріплена до периметральної зони обертової платформи (6), яка обертається навкруг другої по суті вертикальної осі (В), причому опора (4, 7) обертається навкруг першої вертикальної осі (А) одночасно з обертанням обертової платформи (6) навкруг другої вертикальної осі (В), так що засоби приймання пакета (102) та засоби приймання горловини (103) переміщуються за гіпоциклоїдою при переміщенні від накопичувачів (2, 3) до карусельного механізму (R).
8. Пристрій за п. 7, який відрізняється тим, що має перший привід, який жорстко прикріплений до обертової платформи (6) і зв'язаний з опорою (4, 7), другий привід, який зв'язаний з обертовою платформою (6).
9. Пристрій за п. 8, який відрізняється тим, що перший привід містить принаймні електродвигун (11).
10. Спосіб подання пакетів (102) і горловин (103) на карусельний механізм (R) для обробки, який має у своєму складі: розміщування накопичувача (2) пакетів (102), розміщування накопичувача (3) горловин (103), приймання пакета (102) з відповідного накопичувача (2) та приймання горловини (103) з відповідного накопичувача (3), який відрізняється тим, що додатково має у своєму складі подання пакетів (102) та горловин (103) одночасно і безперервно на карусельний механізм (R) для обробки, причому етап подання пакетів (102) і горловин (103) на карусельний механізм (R) для обробки відбувається шляхом переміщення за гіпоциклоїдою самих пакетів (102) та горловин (103) від відповідних накопичувачів (2, 3) у зону розвантаження на карусельному механізмі (R).

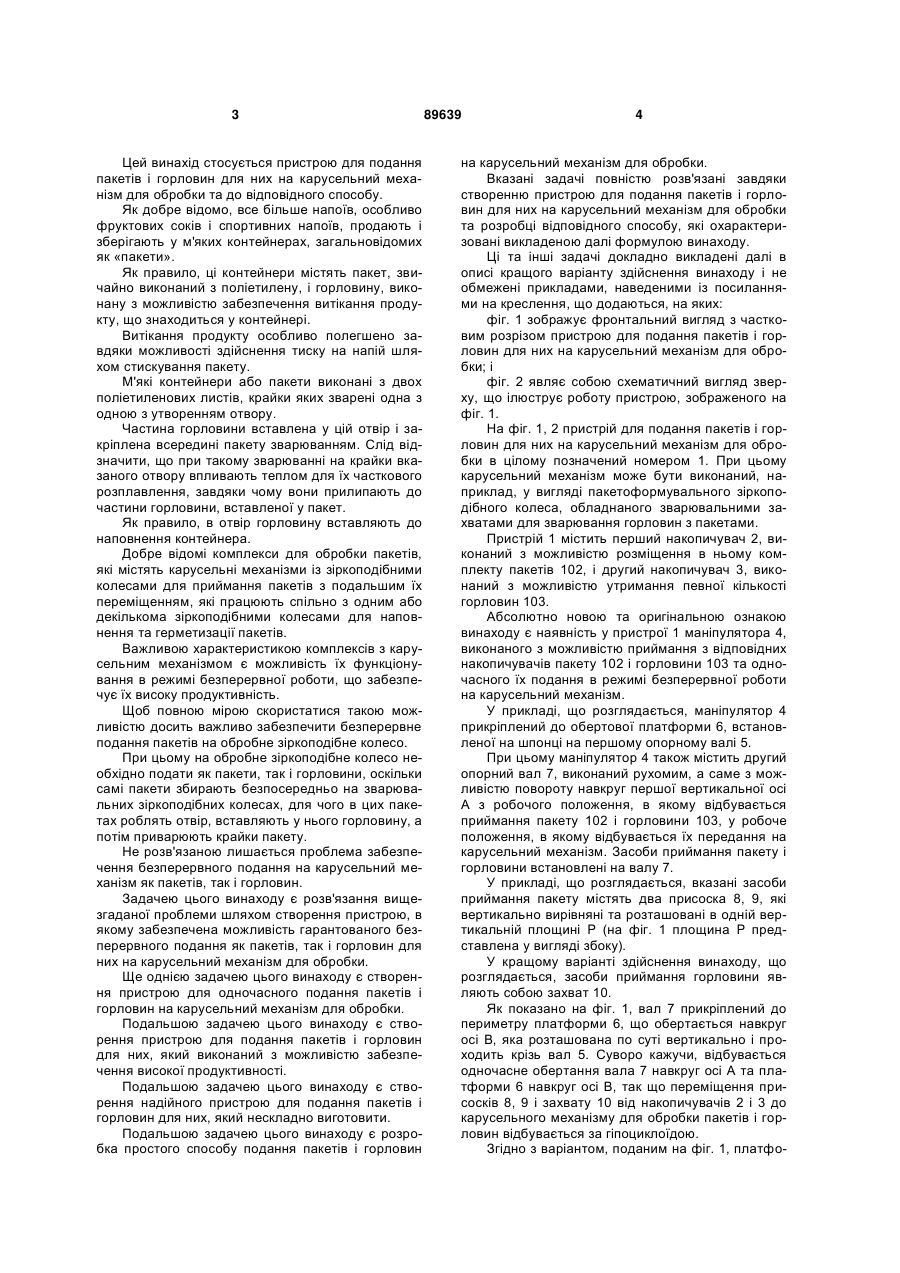

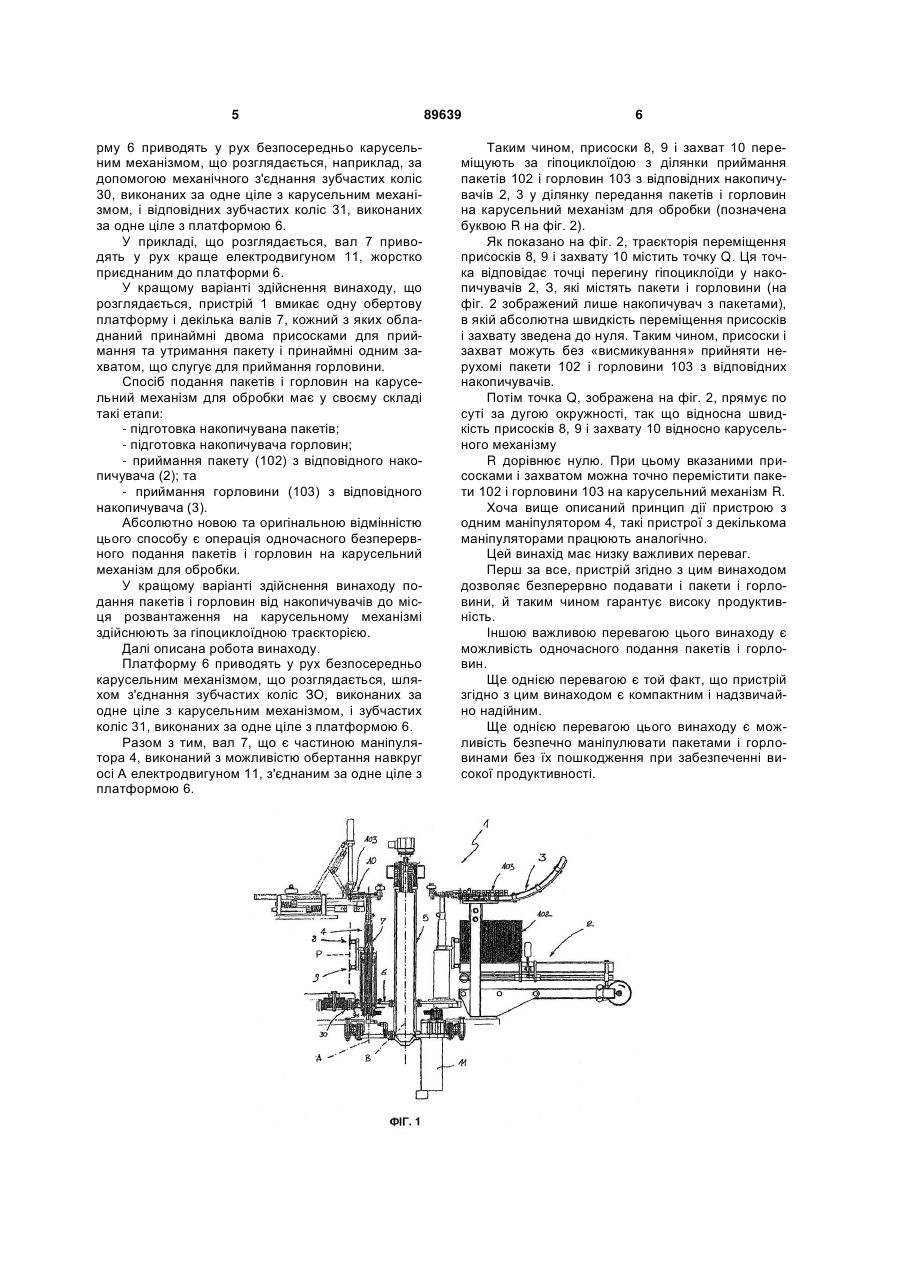

Текст
1. Пристрій (1) для подання пакетів (102) і горловин (103) для них на карусельний механізм (R) для обробки, який містить: принаймні накопичувач (2) для пакетів (102); принаймні накопичувач (3) для горловин (103); та принаймні маніпулятор (4), який відрізняється тим, що виконаний з можливістю приймання пакета (102) і горловини (103) з відповідних накопичувачів (2, 3) та одночасного їх подання в режимі безперервної роботи на карусельний механізм (R) для обробки та пересування пакетів (102) і горловин (103) за гіпоциклоїдою з відповідних накопичувачів (2, 3) у зону розвантаження на карусельному механізмі (R). 2. Пристрій за п. 1, який відрізняється тим, що маніпулятор (4) містить засоби приймання пакета (102), засоби приймання горловини (103), причому засоби приймання пакета (102) та засоби приймання горловини (103) прикріплені до рухомої опори (4, 7) між принаймні одним робочим положенням для приймання пакета (102) і горловини (103) та принаймні одним робочим положенням для передання пакета (102) і горловини (103) на карусельний механізм (R). 3. Пристрій за п. 2, який відрізняється тим, що засоби приймання пакета (102) містять принаймні присосок. 4. Пристрій за п. 2 або 3, який відрізняється тим, що засоби приймання пакета (102) містять принаймні одну пару присосків (8, 9), які вертикально вирівняні та розміщені в одній вертикальній площині (Р). 2 (19) 1 3 Цей винахід стосується пристрою для подання пакетів і горловин для них на карусельний механізм для обробки та до відповідного способу. Як добре відомо, все більше напоїв, особливо фруктових соків і спортивних напоїв, продають і зберігають у м'яких контейнерах, загальновідомих як «пакети». Як правило, ці контейнери містять пакет, звичайно виконаний з поліетилену, і горловину, виконану з можливістю забезпечення витікання продукту, що знаходиться у контейнері. Витікання продукту особливо полегшено завдяки можливості здійснення тиску на напій шляхом стискування пакету. М'які контейнери або пакети виконані з двох поліетиленових листів, крайки яких зварені одна з одною з утворенням отвору. Частина горловини вставлена у цій отвір і закріплена всередині пакету зварюванням. Слід відзначити, що при такому зварюванні на крайки вказаного отвору впливають теплом для їх часткового розплавлення, завдяки чому вони прилипають до частини горловини, вставленої у пакет. Як правило, в отвір горловину вставляють до наповнення контейнера. Добре відомі комплекси для обробки пакетів, які містять карусельні механізми із зіркоподібними колесами для приймання пакетів з подальшим їх переміщенням, які працюють спільно з одним або декількома зіркоподібними колесами для наповнення та герметизації пакетів. Важливою характеристикою комплексів з карусельним механізмом є можливість їх функціонування в режимі безперервної роботи, що забезпечує їх високу продуктивність. Щоб повною мірою скористатися такою можливістю досить важливо забезпечити безперервне подання пакетів на обробне зіркоподібне колесо. При цьому на обробне зіркоподібне колесо необхідно подати як пакети, так і горловини, оскільки самі пакети збирають безпосередньо на зварювальних зіркоподібних колесах, для чого в цих пакетах роблять отвір, вставляють у нього горловину, а потім приварюють крайки пакету. Не розв'язаною лишається проблема забезпечення безперервного подання на карусельний механізм як пакетів, так і горловин. Задачею цього винаходу є розв'язання вищезгаданої проблеми шляхом створення пристрою, в якому забезпечена можливість гарантованого безперервного подання як пакетів, так і горловин для них на карусельний механізм для обробки. Ще однією задачею цього винаходу є створення пристрою для одночасного подання пакетів і горловин на карусельний механізм для обробки. Подальшою задачею цього винаходу є створення пристрою для подання пакетів і горловин для них, який виконаний з можливістю забезпечення високої продуктивності. Подальшою задачею цього винаходу є створення надійного пристрою для подання пакетів і горловин для них, який нескладно виготовити. Подальшою задачею цього винаходу є розробка простого способу подання пакетів і горловин 89639 4 на карусельний механізм для обробки. Вказані задачі повністю розв'язані завдяки створенню пристрою для подання пакетів і горловин для них на карусельний механізм для обробки та розробці відповідного способу, які охарактеризовані викладеною далі формулою винаходу. Ці та інші задачі докладно викладені далі в описі кращого варіанту здійснення винаходу і не обмежені прикладами, наведеними із посиланнями на креслення, що додаються, на яких: фіг. 1 зображує фронтальний вигляд з частковим розрізом пристрою для подання пакетів і горловин для них на карусельний механізм для обробки; і фіг. 2 являє собою схематичний вигляд зверху, що ілюструє роботу пристрою, зображеного на фіг. 1. На фіг. 1, 2 пристрій для подання пакетів і горловин для них на карусельний механізм для обробки в цілому позначений номером 1. При цьому карусельний механізм може бути виконаний, наприклад, у вигляді пакетоформувального зіркоподібного колеса, обладнаного зварювальними захватами для зварювання горловин з пакетами. Пристрій 1 містить перший накопичувач 2, виконаний з можливістю розміщення в ньому комплекту пакетів 102, і другий накопичувач 3, виконаний з можливістю утримання певної кількості горловин 103. Абсолютно новою та оригінальною ознакою винаходу є наявність у пристрої 1 маніпулятора 4, виконаного з можливістю приймання з відповідних накопичувачів пакету 102 і горловини 103 та одночасного їх подання в режимі безперервної роботи на карусельний механізм. У прикладі, що розглядається, маніпулятор 4 прикріплений до обертової платформи 6, встановленої на шпонці на першому опорному валі 5. При цьому маніпулятор 4 також містить другий опорний вал 7, виконаний рухомим, а саме з можливістю повороту навкруг першої вертикальної осі А з робочого положення, в якому відбувається приймання пакету 102 і горловини 103, у робоче положення, в якому відбувається їх передання на карусельний механізм. Засоби приймання пакету і горловини встановлені на валу 7. У прикладі, що розглядається, вказані засоби приймання пакету містять два присоска 8, 9, які вертикально вирівняні та розташовані в одній вертикальній площині P (на фіг. 1 площина P представлена у вигляді збоку). У кращому варіанті здійснення винаходу, що розглядається, засоби приймання горловини являють собою захват 10. Як показано на фіг. 1, вал 7 прикріплений до периметру платформи 6, що обертається навкруг осі В, яка розташована по суті вертикально і проходить крізь вал 5. Суворо кажучи, відбувається одночасне обертання вала 7 навкруг осі А та платформи 6 навкруг осі В, так що переміщення присосків 8, 9 і захвату 10 від накопичувачів 2 і 3 до карусельного механізму для обробки пакетів і горловин відбувається за гіпоциклоїдою. Згідно з варіантом, поданим на фіг. 1, платфо 5 рму 6 приводять у рух безпосередньо карусельним механізмом, що розглядається, наприклад, за допомогою механічного з'єднання зубчастих коліс 30, виконаних за одне ціле з карусельним механізмом, і відповідних зубчастих коліс 31, виконаних за одне ціле з платформою 6. У прикладі, що розглядається, вал 7 приводять у рух краще електродвигуном 11, жорстко приєднаним до платформи 6. У кращому варіанті здійснення винаходу, що розглядається, пристрій 1 вмикає одну обертову платформу і декілька валів 7, кожний з яких обладнаний принаймні двома присосками для приймання та утримання пакету і принаймні одним захватом, що слугує для приймання горловини. Спосіб подання пакетів і горловин на карусельний механізм для обробки має у своєму складі такі етапи: - підготовка накопичувана пакетів; - підготовка накопичувача горловин; - приймання пакету (102) з відповідного накопичувача (2); та - приймання горловини (103) з відповідного накопичувача (3). Абсолютно новою та оригінальною відмінністю цього способу є операція одночасного безперервного подання пакетів і горловин на карусельний механізм для обробки. У кращому варіанті здійснення винаходу подання пакетів і горловин від накопичувачів до місця розвантаження на карусельному механізмі здійснюють за гіпоциклоїдною траєкторією. Далі описана робота винаходу. Платформу 6 приводять у рух безпосередньо карусельним механізмом, що розглядається, шляхом з'єднання зубчастих коліс ЗО, виконаних за одне ціле з карусельним механізмом, і зубчастих коліс 31, виконаних за одне ціле з платформою 6. Разом з тим, вал 7, що є частиною маніпулятора 4, виконаний з можливістю обертання навкруг осі А електродвигуном 11, з'єднаним за одне ціле з платформою 6. 89639 6 Таким чином, присоски 8, 9 і захват 10 переміщують за гіпоциклоїдою з ділянки приймання пакетів 102 і горловин 103 з відповідних накопичувачів 2, 3 у ділянку передання пакетів і горловин на карусельний механізм для обробки (позначена буквою R на фіг. 2). Як показано на фіг. 2, траєкторія переміщення присосків 8, 9 і захвату 10 містить точку Q. Ця точка відповідає точці перегину гіпоциклоїди у накопичувачів 2, З, які містять пакети і горловини (на фіг. 2 зображений лише накопичувач з пакетами), в якій абсолютна швидкість переміщення присосків і захвату зведена до нуля. Таким чином, присоски і захват можуть без «висмикування» прийняти нерухомі пакети 102 і горловини 103 з відповідних накопичувачів. Потім точка Q, зображена на фіг. 2, прямує по суті за дугою окружності, так що відносна швидкість присосків 8, 9 і захвату 10 відносно карусельного механізму R дорівнює нулю. При цьому вказаними присосками і захватом можна точно перемістити пакети 102 і горловини 103 на карусельний механізм R. Хоча вище описаний принцип дії пристрою з одним маніпулятором 4, такі пристрої з декількома маніпуляторами працюють аналогічно. Цей винахід має низку важливих переваг. Перш за все, пристрій згідно з цим винаходом дозволяє безперервно подавати і пакети і горловини, й таким чином гарантує високу продуктивність. Іншою важливою перевагою цього винаходу є можливість одночасного подання пакетів і горловин. Ще однією перевагою є той факт, що пристрій згідно з цим винаходом є компактним і надзвичайно надійним. Ще однією перевагою цього винаходу є можливість безпечно маніпулювати пакетами і горловинами без їх пошкодження при забезпеченні високої продуктивності. 7 Комп’ютерна верстка Д. Шеверун 89639 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus and method for feeding pouches and their respective spouts to rotary machine for processing the same
Автори англійськоюFurlotti Filippo
Назва патенту російськоюУстройство для подачи пакетов и горловин для них на карусельный механизм для обработки и способ его осуществления
Автори російськоюФурлотти Филиппо
МПК / Мітки
МПК: B65G 47/84
Мітки: механізм, пакетів, спосіб, подання, пристрій, здійснення, горловин, обробки, карусельний, них
