З’єднання валів
Номер патенту: 12790
Опубліковано: 15.03.2006
Автори: Ловейкіна Світлана Олексіївна, Хомяк Олег Миколайович, Піпа Борис Федорович
Формула / Реферат
1. З'єднання валів, що містить ведучий та ведений вали і з'єднуючий засіб, надітий на вали, яке відрізняється тим, що з'єднуючий засіб виконано у вигляді циліндричної пружини кручення, один кінець якої кінематично з'єднаний з ведучим валом, а другий кінець з'єднаний з веденим валом.
2. З'єднання валів за п. 1, яке відрізняється тим, що внутрішній діаметр пружини вибирається із умови:
dвн=d+(1...1,5)мм,
де dвн - внутрішній діаметр пружини;
d - діаметр валів, d=d1+d2,
d1 - діаметр ведучого вала;
d2 - діаметр веденого вала.
Текст

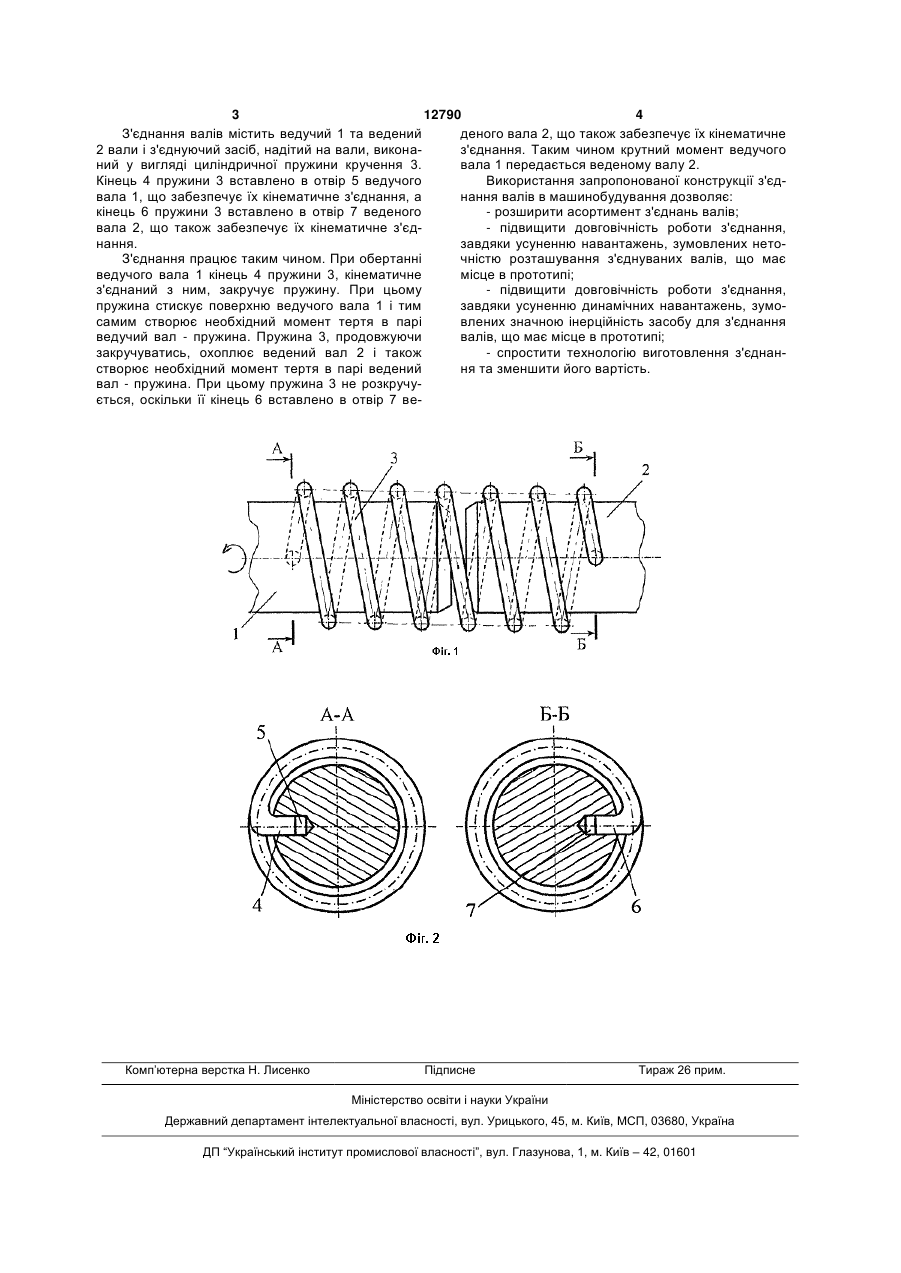

1. З'єднання валів, що містить ведучий та ведений вали і з'єднуючий засіб, надітий на вали, яке відрізняється тим, що з'єднуючий засіб виконано 3 12790 4 З'єднання валів містить ведучий 1 та ведений деного вала 2, що також забезпечує їх кінематичне 2 вали і з'єднуючий засіб, надітий на вали, виконаз'єднання. Таким чином крутний момент ведучого ний у вигляді циліндричної пружини кручення 3. вала 1 передається веденому валу 2. Кінець 4 пружини 3 вставлено в отвір 5 ведучого Використання запропонованої конструкції з'єдвала 1, що забезпечує їх кінематичне з'єднання, а нання валів в машинобудування дозволяє: кінець 6 пружини 3 вставлено в отвір 7 веденого - розширити асортимент з'єднань валів; вала 2, що також забезпечує їх кінематичне з'єд- підвищити довговічність роботи з'єднання, нання. завдяки усуненню навантажень, зумовлених нетоЗ'єднання працює таким чином. При обертанні чністю розташування з'єднуваних валів, що має ведучого вала 1 кінець 4 пружини 3, кінематичне місце в прототипі; з'єднаний з ним, закручує пружину. При цьому - підвищити довговічність роботи з'єднання, пружина стискує поверхню ведучого вала 1 і тим завдяки усуненню динамічних навантажень, зумосамим створює необхідний момент тертя в парі влених значною інерційність засобу для з'єднання ведучий вал - пружина. Пружина 3, продовжуючи валів, що має місце в прототипі; закручуватись, охоплює ведений вал 2 і також - спростити технологію виготовлення з'єднанстворює необхідний момент тертя в парі ведений ня та зменшити його вартість. вал - пружина. При цьому пружина 3 не розкручується, оскільки її кінець 6 вставлено в отвір 7 ве Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюConnection of shafts
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Loveikina Svitlana Oleksiivna
Назва патенту російськоюСоединение валов
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Ловейкина Светлана Алексеевна
МПК / Мітки
МПК: F16B 21/00
Код посилання
