Спосіб улаштування теплоізоляційної системи

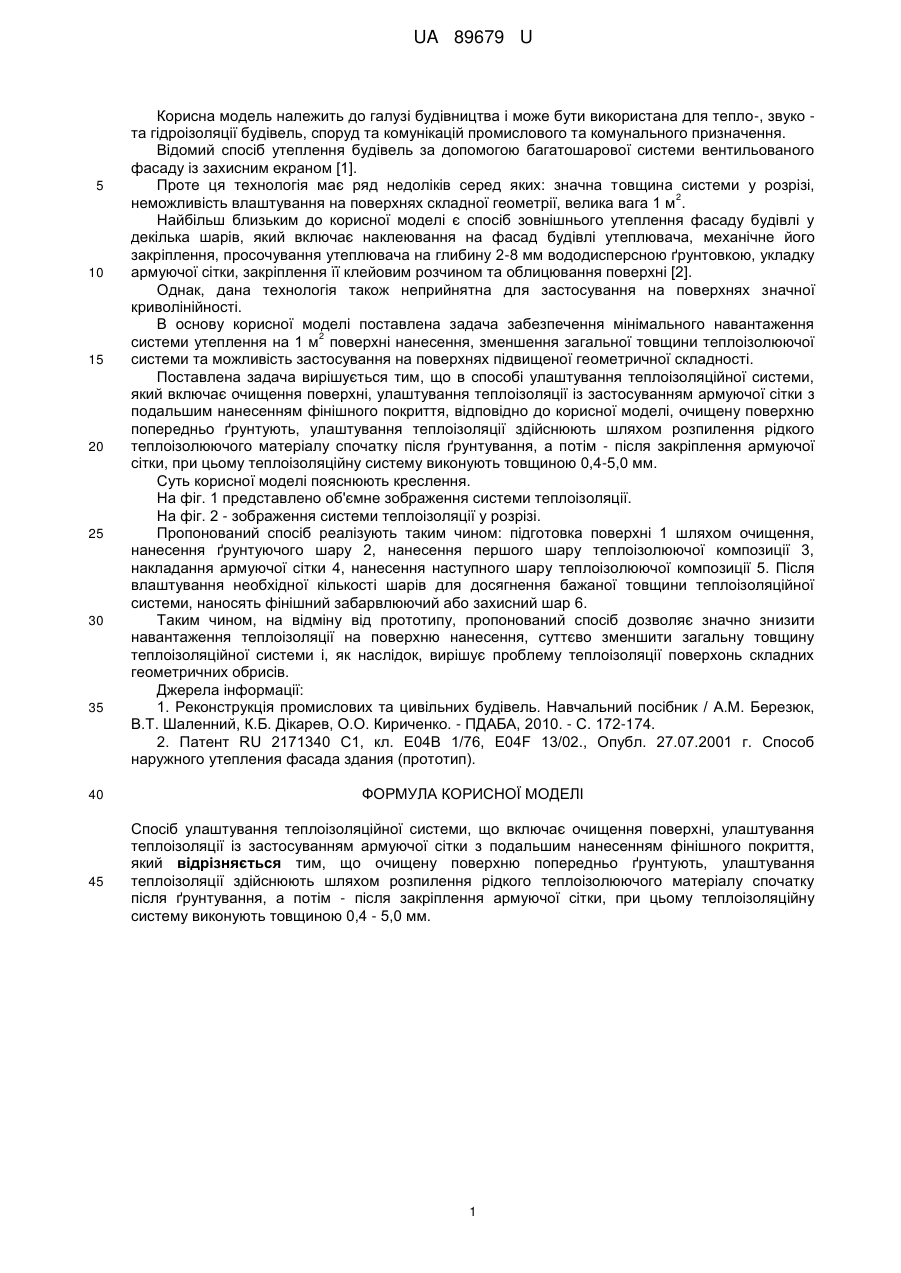

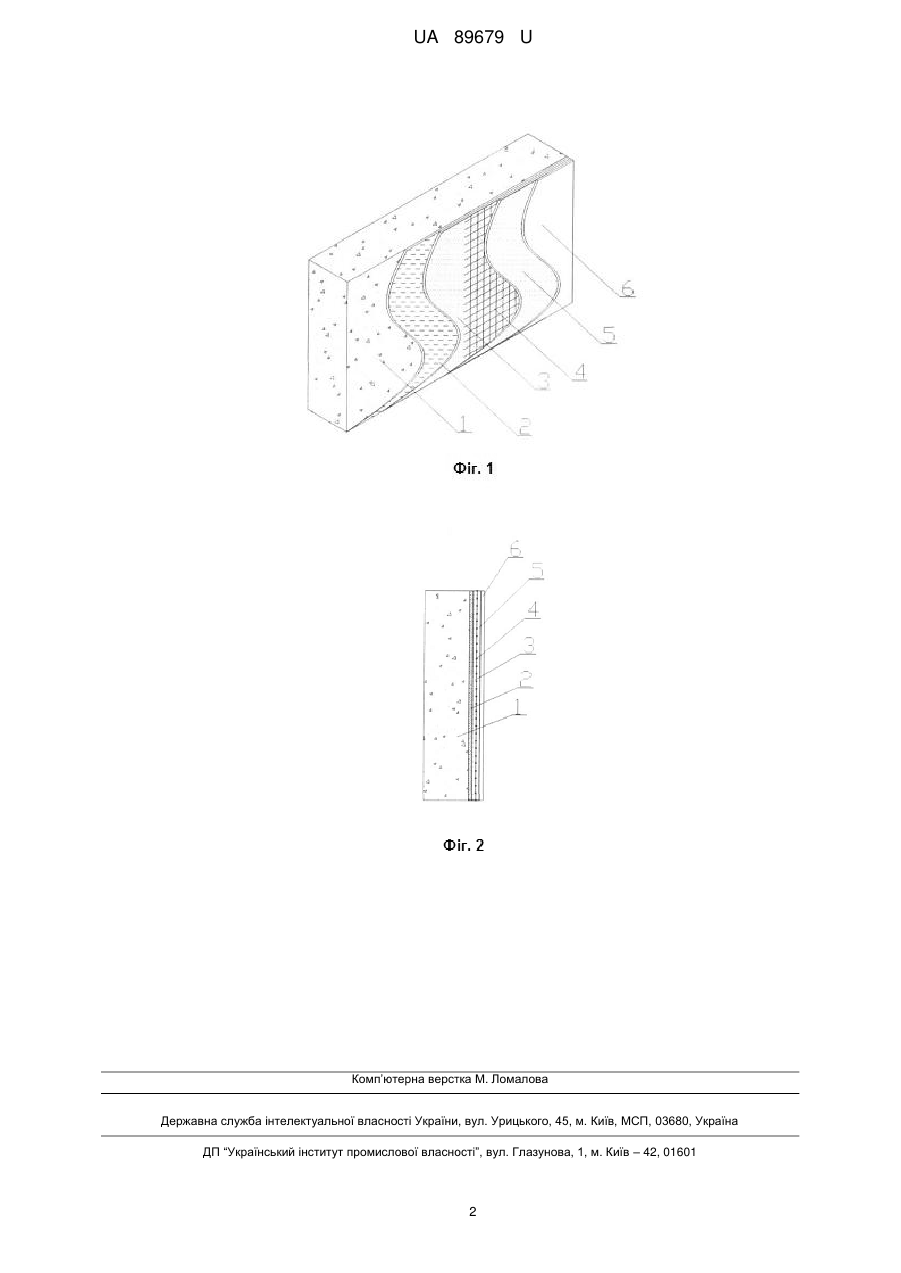

Реферат: Спосіб улаштування теплоізоляційної системи включає очищення поверхні, улаштування теплоізоляції із застосуванням армуючої сітки з подальшим нанесенням фінішного покриття. Очищену поверхню попередньо ґрунтують, улаштування теплоізоляції здійснюють шляхом розпилення рідкого теплоізолюючого матеріалу спочатку після ґрунтування, а потім - після закріплення армуючої сітки. Теплоізоляційну систему виконують товщиною 0,4 - 5,0 мм. UA 89679 U (12) UA 89679 U UA 89679 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі будівництва і може бути використана для тепло-, звуко та гідроізоляції будівель, споруд та комунікацій промислового та комунального призначення. Відомий спосіб утеплення будівель за допомогою багатошарової системи вентильованого фасаду із захисним екраном [1]. Проте ця технологія має ряд недоліків серед яких: значна товщина системи у розрізі, 2 неможливість влаштування на поверхнях складної геометрії, велика вага 1 м . Найбільш близьким до корисної моделі є спосіб зовнішнього утеплення фасаду будівлі у декілька шарів, який включає наклеювання на фасад будівлі утеплювача, механічне його закріплення, просочування утеплювача на глибину 2-8 мм вододисперсною ґрунтовкою, укладку армуючої сітки, закріплення її клейовим розчином та облицювання поверхні [2]. Однак, дана технологія також неприйнятна для застосування на поверхнях значної криволінійності. В основу корисної моделі поставлена задача забезпечення мінімального навантаження 2 системи утеплення на 1 м поверхні нанесення, зменшення загальної товщини теплоізолюючої системи та можливість застосування на поверхнях підвищеної геометричної складності. Поставлена задача вирішується тим, що в способі улаштування теплоізоляційної системи, який включає очищення поверхні, улаштування теплоізоляції із застосуванням армуючої сітки з подальшим нанесенням фінішного покриття, відповідно до корисної моделі, очищену поверхню попередньо ґрунтують, улаштування теплоізоляції здійснюють шляхом розпилення рідкого теплоізолюючого матеріалу спочатку після ґрунтування, а потім - після закріплення армуючої сітки, при цьому теплоізоляційну систему виконують товщиною 0,4-5,0 мм. Суть корисної моделі пояснюють креслення. На фіг. 1 представлено об'ємне зображення системи теплоізоляції. На фіг. 2 - зображення системи теплоізоляції у розрізі. Пропонований спосіб реалізують таким чином: підготовка поверхні 1 шляхом очищення, нанесення ґрунтуючого шару 2, нанесення першого шару теплоізолюючої композиції 3, накладання армуючої сітки 4, нанесення наступного шару теплоізолюючої композиції 5. Після влаштування необхідної кількості шарів для досягнення бажаної товщини теплоізоляційної системи, наносять фінішний забарвлюючий або захисний шар 6. Таким чином, на відміну від прототипу, пропонований спосіб дозволяє значно знизити навантаження теплоізоляції на поверхню нанесення, суттєво зменшити загальну товщину теплоізоляційної системи і, як наслідок, вирішує проблему теплоізоляції поверхонь складних геометричних обрисів. Джерела інформації: 1. Реконструкція промислових та цивільних будівель. Навчальний посібник / А.М. Березюк, В.Т. Шаленний, К.Б. Дікарев, О.О. Кириченко. - ПДАБА, 2010. - С. 172-174. 2. Патент RU 2171340 С1, кл. Е04В 1/76, E04F 13/02., Опубл. 27.07.2001 г. Способ наружного утепления фасада здания (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб улаштування теплоізоляційної системи, що включає очищення поверхні, улаштування теплоізоляції із застосуванням армуючої сітки з подальшим нанесенням фінішного покриття, який відрізняється тим, що очищену поверхню попередньо ґрунтують, улаштування теплоізоляції здійснюють шляхом розпилення рідкого теплоізолюючого матеріалу спочатку після ґрунтування, а потім - після закріплення армуючої сітки, при цьому теплоізоляційну систему виконують товщиною 0,4 - 5,0 мм. 1 UA 89679 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
