Спосіб зменшення енерговитрат при сушінні продовольчого та насіннєвого зерна рису за використання побічної продукції як палива

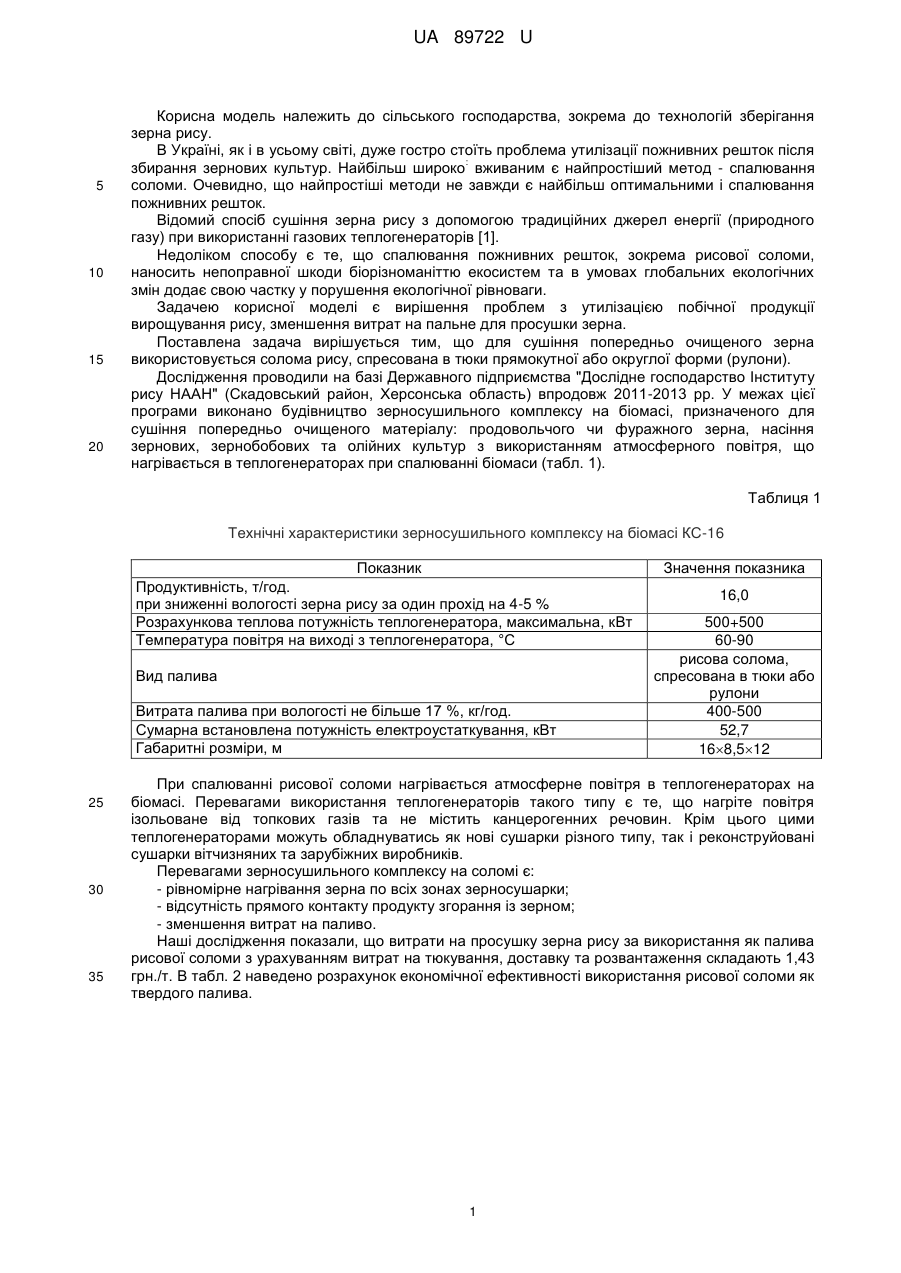

Реферат: Спосіб зменшення енерговитрат при сушінні продовольчого та насіннєвого зерна рису включає використання теплогенераторів. Для сушіння попередньо очищеного зерна використовується рисова солома, яка спресовується в тюки прямокутної або округлої форми (рулони), при спалюванні яких нагрівається атмосферне повітря в теплогенераторах. UA 89722 U (54) СПОСІБ ЗМЕНШЕННЯ ЕНЕРГОВИТРАТ ПРИ СУШІННІ ПРОДОВОЛЬЧОГО ТА НАСІННЄВОГО ЗЕРНА РИСУ ЗА ВИКОРИСТАННЯ ПОБІЧНОЇ ПРОДУКЦІЇ ЯК ПАЛИВА UA 89722 U UA 89722 U 5 10 15 20 Корисна модель належить до сільського господарства, зокрема до технологій зберігання зерна рису. В Україні, як і в усьому світі, дуже гостро стоїть проблема утилізації пожнивних решток після : збирання зернових культур. Найбільш широко вживаним є найпростіший метод - спалювання соломи. Очевидно, що найпростіші методи не завжди є найбільш оптимальними і спалювання пожнивних решток. Відомий спосіб сушіння зерна рису з допомогою традиційних джерел енергії (природного газу) при використанні газових теплогенераторів [1]. Недоліком способу є те, що спалювання пожнивних решток, зокрема рисової соломи, наносить непоправної шкоди біорізноманіттю екосистем та в умовах глобальних екологічних змін додає свою частку у порушення екологічної рівноваги. Задачею корисної моделі є вирішення проблем з утилізацією побічної продукції вирощування рису, зменшення витрат на пальне для просушки зерна. Поставлена задача вирішується тим, що для сушіння попередньо очищеного зерна використовується солома рису, спресована в тюки прямокутної або округлої форми (рулони). Дослідження проводили на базі Державного підприємства "Дослідне господарство Інституту рису НААН" (Скадовський район, Херсонська область) впродовж 2011-2013 pp. У межах цієї програми виконано будівництво зерносушильного комплексу на біомасі, призначеного для сушіння попередньо очищеного матеріалу: продовольчого чи фуражного зерна, насіння зернових, зернобобових та олійних культур з використанням атмосферного повітря, що нагрівається в теплогенераторах при спалюванні біомаси (табл. 1). Таблиця 1 Технічні характеристики зерносушильного комплексу на біомасі КС-16 Показник Продуктивність, т/год. при зниженні вологості зерна рису за один прохід на 4-5 % Розрахункова теплова потужність теплогенератора, максимальна, кВт Температура повітря на виході з теплогенератора, °C Вид палива Витрата палива при вологості не більше 17 %, кг/год. Сумарна встановлена потужність електроустаткування, кВт Габаритні розміри, м 25 30 35 Значення показника 16,0 500+500 60-90 рисова солома, спресована в тюки або рулони 400-500 52,7 168,512 При спалюванні рисової соломи нагрівається атмосферне повітря в теплогенераторах на біомасі. Перевагами використання теплогенераторів такого типу є те, що нагріте повітря ізольоване від топкових газів та не містить канцерогенних речовин. Крім цього цими теплогенераторами можуть обладнуватись як нові сушарки різного типу, так і реконструйовані сушарки вітчизняних та зарубіжних виробників. Перевагами зерносушильного комплексу на соломі є: - рівномірне нагрівання зерна по всіх зонах зерносушарки; - відсутність прямого контакту продукту згорання із зерном; - зменшення витрат на паливо. Наші дослідження показали, що витрати на просушку зерна рису за використання як палива рисової соломи з урахуванням витрат на тюкування, доставку та розвантаження складають 1,43 грн./т. В табл. 2 наведено розрахунок економічної ефективності використання рисової соломи як твердого палива. 1 UA 89722 U Таблиця 2 Економічна ефективність використання рисової соломи як палива при сушінні зерна та насіння рису Показник Вартість природного газу за сезон роботи сушарки (90 днів), тис. грн. Вартість соломи за сезон роботи сушарки (90 днів), тис. грн. Економія коштів, тис. грн. Вартість теплогенератора ТГС-500, тис. грн. Строк окупності, рік 5 10 Значення показника 212,9 20,6 192,3 220,0 1,14 Економічний ефект при застосуванні сушарок на соломі досягається за рахунок використання власного дешевого палива - соломи, що утворюється при вирощуванні рису. При цьому економія коштів при переході з газових теплогенераторів на теплогенератори на біомасі в рік складає 192,3 тис. грн., зменшення витрат на пальне для просушки зерна рису становить 10,3 разу, а строк окупності - 1,14 року. Використане джерело: 1. Ванцовський А.А. Технологія вирощування рису з врахуванням вимог охорони навколишнього середовища в господарствах України / А.А. Ванцовський [та ін.]. - Херсон, 2004. - 77 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Спосіб зменшення енерговитрат при сушінні продовольчого та насіннєвого зерна рису за використання побічної продукції як палива, який включає використання теплогенераторів для сушіння зерна рису, який відрізняється тим, що для сушіння попередньо очищеного зерна як паливо використовується рисова солома, яка спресовується в тюки прямокутної або округлої форми (рулони). 20 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
