Горіхокол

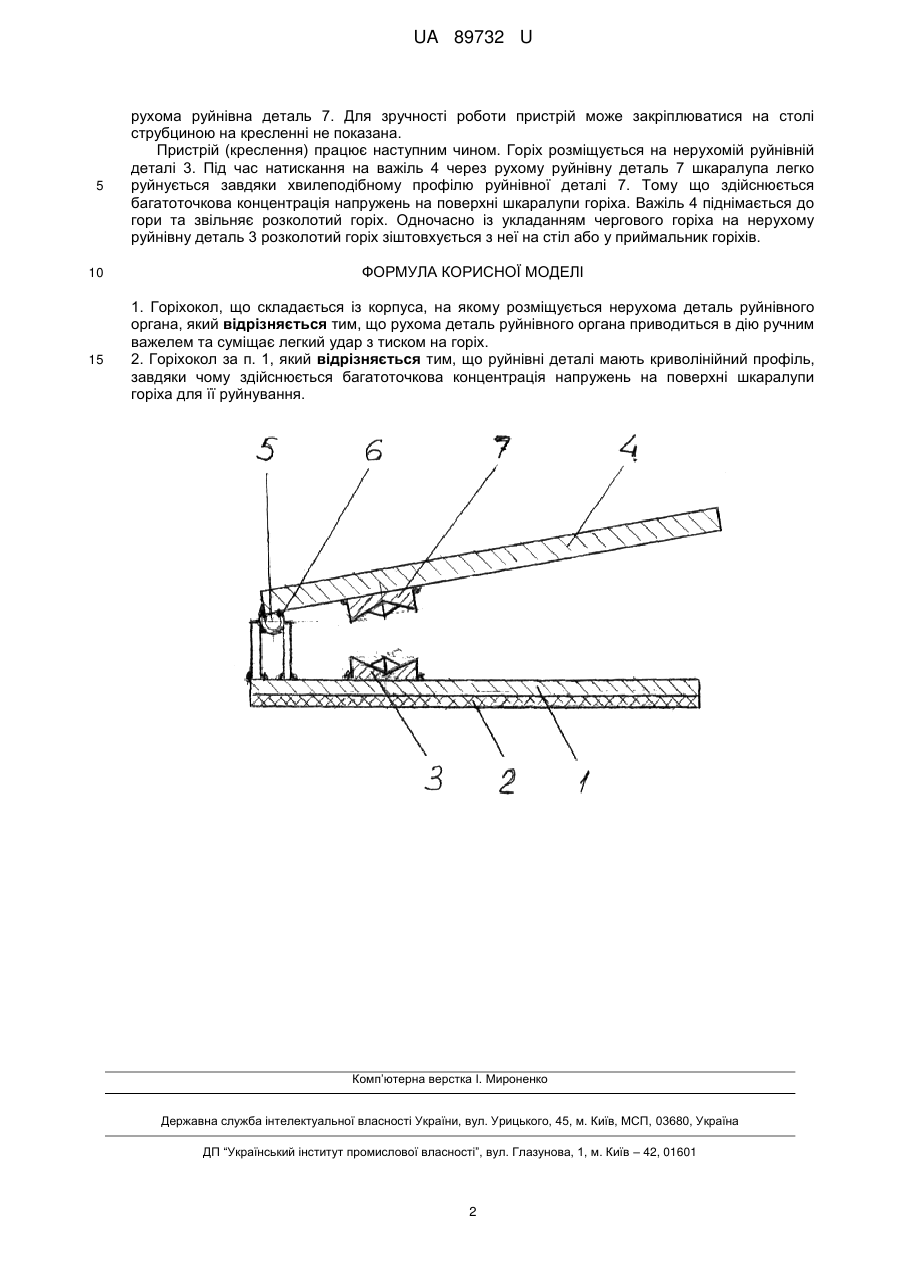

Реферат: UA 89732 U UA 89732 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, що заявляється, належить до побутової техніки. Вона використовується для забезпечення життєвих потреб людини. Відомий пристрой горіхокола (деклараційний патент України на винахід № 43069, МПК A47J 43/26, публ. 15.11.2001 р.), що містить корпус, руйнівні органи - один розташований на рухомій частині і складений з фігурних пальців з пружинами, другий, що розташований на нерухомій частині і має вигляд конічного вістряка. Руйнується горіх важільним приводом, який пов'язаний із рухомою частиною та конічним вістряком, який розташований на нерухомій частині. Під час їх роботи горіх наколюється на вістряк, що викликає розділення шкаралупи та зернини горіха на дві половини та їх руйнацію. Недоліком відомої установки є те, що вона конструктивно складна та металомістка, що обумовлює її високу вартість. Цей недолік обумовлений тим, що установка під час виготовлення потребує складного технічного устаткування. Відома установка для очищення горіхових плодів від шкаралупи, що описана у деклараційному патенті України на винахід № 65996 (МПК A23N 5/00, публ. 15.04.2004 р.). Вона містить подавальний транспортер, завантажувальний бункер, молотильний вузол та сортувальний пристрій. При цьому молотильний вузол виконаний у вигляді лущильного агрегату, що включає в себе дисковий барабан всередині якого співвісно розміщені нерухомий верхній та рухомий нижній диски з похилими до низу зубчатими робочими поверхнями по периферії кожного з дисків, поверхні яких спрямовані назустріч одна одній. Недоліком відомої установки є те, що вона конструктивно складна. Цей недолік обумовлений тим, що установка під час виготовлення потребує складного технічного устаткування. Відома установка для відокремлення шкаралупи горіхів, що описана у патенті України на винахід № 84781 (МПК A23N 5/00, A47J17/00, публ. 25.11.2006 р.). Вона містить корпус із закріпленим на ньому завантажувальним бункером, привід з валом, пару робочих органів і відвідний патрубок. Ця установка додатково забезпечена другою парою робочих органів і другим валом при цьому робочі органи виконані у вигляді двох пар стаціонарних і підвідних циліндрів. Зовнішня поверхня стаціонарних циліндрів виконана зубчатою, а зовнішня поверхня підвідних циліндрів виконана жолобчатою. Окрім того, вали установлені з можливістю переміщення в горизонтальному напрямку. Недоліком відомої установки є те, що вона конструктивно складна та металомістка, що обумовлює її високу вартість. Цей недолік обумовлений тим, що вона має велику кількість робочих органів у вигляді двох пар стаціонарних і підвідних циліндрів. Найбільш, близьким пристрою для руйнування шкарлупи горіхів, що заявляється та вибраний, як прототип є - горіхокол - (патент України на корисну модель № 66336, МПК A23N5/00, A47J43/00, публ. 26.12.2011 р.). Відомий пристрій складається із руйнівного органа, виготовленого у вигляді конічної фігури із внутрішньою багатоступеневою циліндричною порожниною для прийняття горіхів, розділеної на дві частини, одна половина постійно з'єднана із корпусом, а друга половина повертається відносно осі, закріпленої на корпусі. Рухома частина руйнівного органа у початковому положенні для прийняття горіхів виважена циліндричною пружиною, розташованою на осі. При натисканні на рукоятку, довжина якої забезпечує легкість руйнування горіхів, вона зближується із нерухомою та затискає горіх, що й приводить до дозованої руйнації його шкаралупи. Наступним зворотним рухом до гори рухома частина руйнівного органа віддаляється від нерухомої на відстань, необхідну для звільнення горіха, який випадає до закріпленого під ним ємності (відра, сумки, т. і.). Недоліком відомого пристрою є те, що його конструкція складна та металомістка, що обумовлює її високу вартість. В основу корисної моделі, що заявляється, поставлена задача спростити конструкцію для зменшення її собівартості. Досягнутий технічний результат дозволяє суттєво спростити конструкцію. Економічним результатом є зниження собівартості продукції. Поставлена задача вирішується тим, що у відомому пристрої нерухома частина руйнівного органа закріплена на корпусі та згідно з корисною моделлю, рухома частина робочого органу, що приводиться у дію важелем, має криволінійний профіль для забезпечення багатоточкової концентрації напружень на поверхні шкаралупи горіха для полегшеного руйнування. На кресленні показаний пристрій, що при своєму функціонуванні реалізує зворотнопоступальний рух за рахунок використання ефекту важеля. Причинно-наслідковий зв'язок між введеними відмінними ознаками та досягнутим результатом ілюструється кресленням (креслення) та в прикладі конкретного виконання. Креслення, що пояснює винахід, а також нижченаведений приклад, ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть корисної моделі. Пристрій складається із корпуса 1 із еластичною підкладкою 2, на якому закріплена нерухома руйнівна деталь 3, важеля 4, що обертається на осі 5, у цапфі 6, на якому закріплена 1 UA 89732 U 5 10 15 рухома руйнівна деталь 7. Для зручності роботи пристрій може закріплюватися на столі струбциною на кресленні не показана. Пристрій (креслення) працює наступним чином. Горіх розміщується на нерухомій руйнівній деталі 3. Під час натискання на важіль 4 через рухому руйнівну деталь 7 шкаралупа легко руйнується завдяки хвилеподібному профілю руйнівної деталі 7. Тому що здійснюється багатоточкова концентрація напружень на поверхні шкаралупи горіха. Важіль 4 піднімається до гори та звільняє розколотий горіх. Одночасно із укладанням чергового горіха на нерухому руйнівну деталь 3 розколотий горіх зіштовхується з неї на стіл або у приймальник горіхів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Горіхокол, що складається із корпуса, на якому розміщується нерухома деталь руйнівного органа, який відрізняється тим, що рухома деталь руйнівного органа приводиться в дію ручним важелем та суміщає легкий удар з тиском на горіх. 2. Горіхокол за п. 1, який відрізняється тим, що руйнівні деталі мають криволінійний профіль, завдяки чому здійснюється багатоточкова концентрація напружень на поверхні шкаралупи горіха для її руйнування. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
