Горіхокол

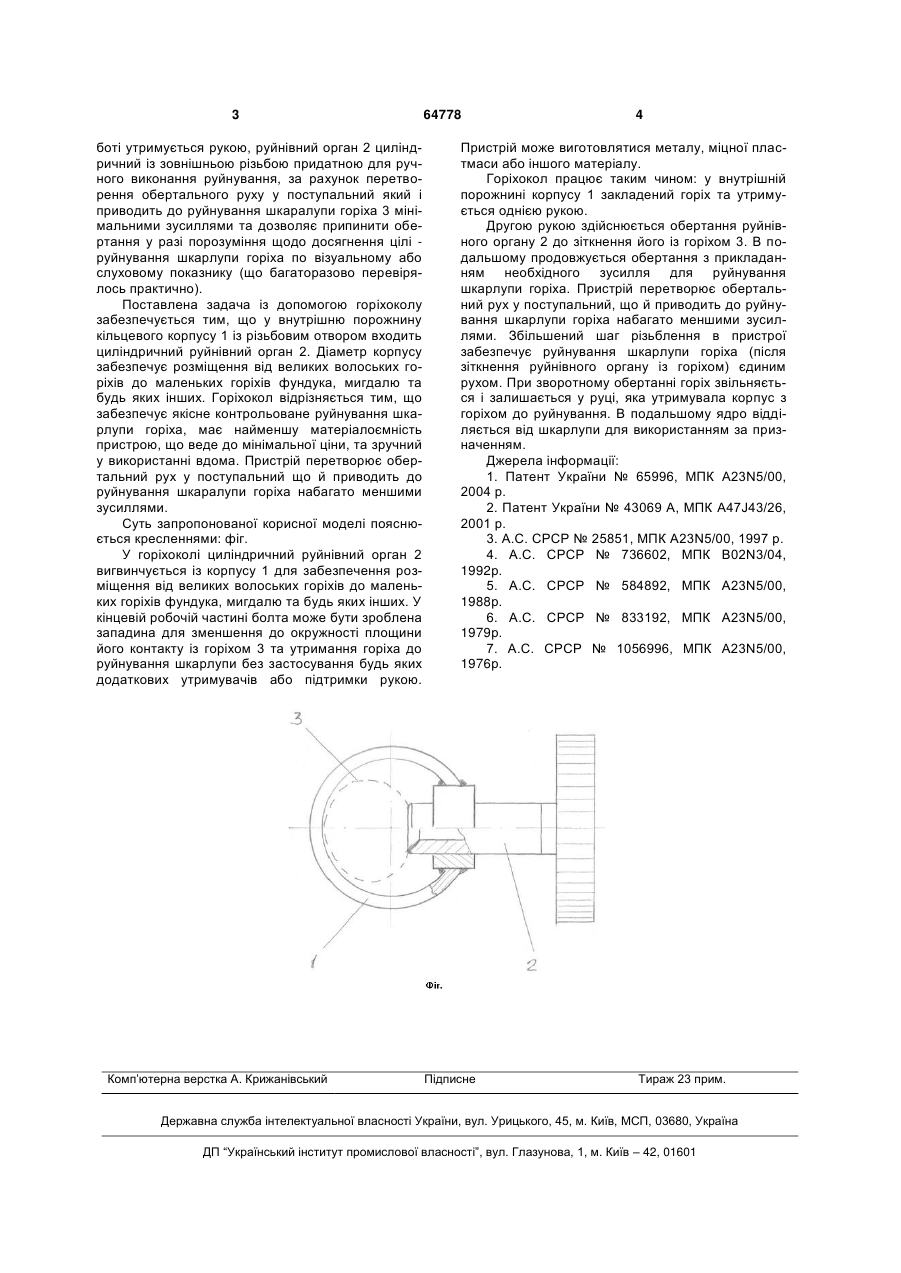

Горіхокол складається із корпусу для розміщення горіхів із різьбовим отвором у поперечному 3 боті утримується рукою, руйнівний орган 2 циліндричний із зовнішньою різьбою придатною для ручного виконання руйнування, за рахунок перетворення обертального руху у поступальний який і приводить до руйнування шкаралупи горіха 3 мінімальними зусиллями та дозволяє припинити обертання у разі порозуміння щодо досягнення цілі руйнування шкарлупи горіха по візуальному або слуховому показнику (що багаторазово перевірялось практично). Поставлена задача із допомогою горіхоколу забезпечується тим, що у внутрішню порожнину кільцевого корпусу 1 із різьбовим отвором входить циліндричний руйнівний орган 2. Діаметр корпусу забезпечує розміщення від великих волоських горіхів до маленьких горіхів фундука, мигдалю та будь яких інших. Горіхокол відрізняється тим, що забезпечує якісне контрольоване руйнування шкарлупи горіха, має найменшу матеріалоємність пристрою, що веде до мінімальної ціни, та зручний у використанні вдома. Пристрій перетворює обертальний рух у поступальний що й приводить до руйнування шкаралупи горіха набагато меншими зусиллями. Суть запропонованої корисної моделі пояснюється кресленнями: фіг. У горіхоколі циліндричний руйнівний орган 2 вигвинчується із корпусу 1 для забезпечення розміщення від великих волоських горіхів до маленьких горіхів фундука, мигдалю та будь яких інших. У кінцевій робочій частині болта може бути зроблена западина для зменшення до окружності площини його контакту із горіхом 3 та утримання горіха до руйнування шкарлупи без застосування будь яких додаткових утримувачів або підтримки рукою. Комп’ютерна верстка А. Крижанівський 64778 4 Пристрій може виготовлятися металу, міцної пластмаси або іншого матеріалу. Горіхокол працює таким чином: у внутрішній порожнині корпусу 1 закладений горіх та утримується однією рукою. Другою рукою здійснюється обертання руйнівного органу 2 до зіткнення його із горіхом 3. В подальшому продовжується обертання з прикладанням необхідного зусилля для руйнування шкарлупи горіха. Пристрій перетворює обертальний рух у поступальний, що й приводить до руйнування шкарлупи горіха набагато меншими зусиллями. Збільшений шаг різьблення в пристрої забезпечує руйнування шкарлупи горіха (після зіткнення руйнівного органу із горіхом) єдиним рухом. При зворотному обертанні горіх звільняється і залишається у руці, яка утримувала корпус з горіхом до руйнування. В подальшому ядро відділяється від шкарлупи для використанням за призначенням. Джерела інформації: 1. Патент України № 65996, МПК A23N5/00, 2004 р. 2. Патент України № 43069 А, МПК A47J43/26, 2001 р. 3. А.С. СРСР № 25851, МПК A23N5/00, 1997 р. 4. А.С. СРСР № 736602, МПК B02N3/04, 1992р. 5. А.С. СРСР № 584892, МПК A23N5/00, 1988р. 6. А.С. СРСР № 833192, МПК A23N5/00, 1979р. 7. А.С. СРСР № 1056996, МПК A23N5/00, 1976р. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
