Горіхокол

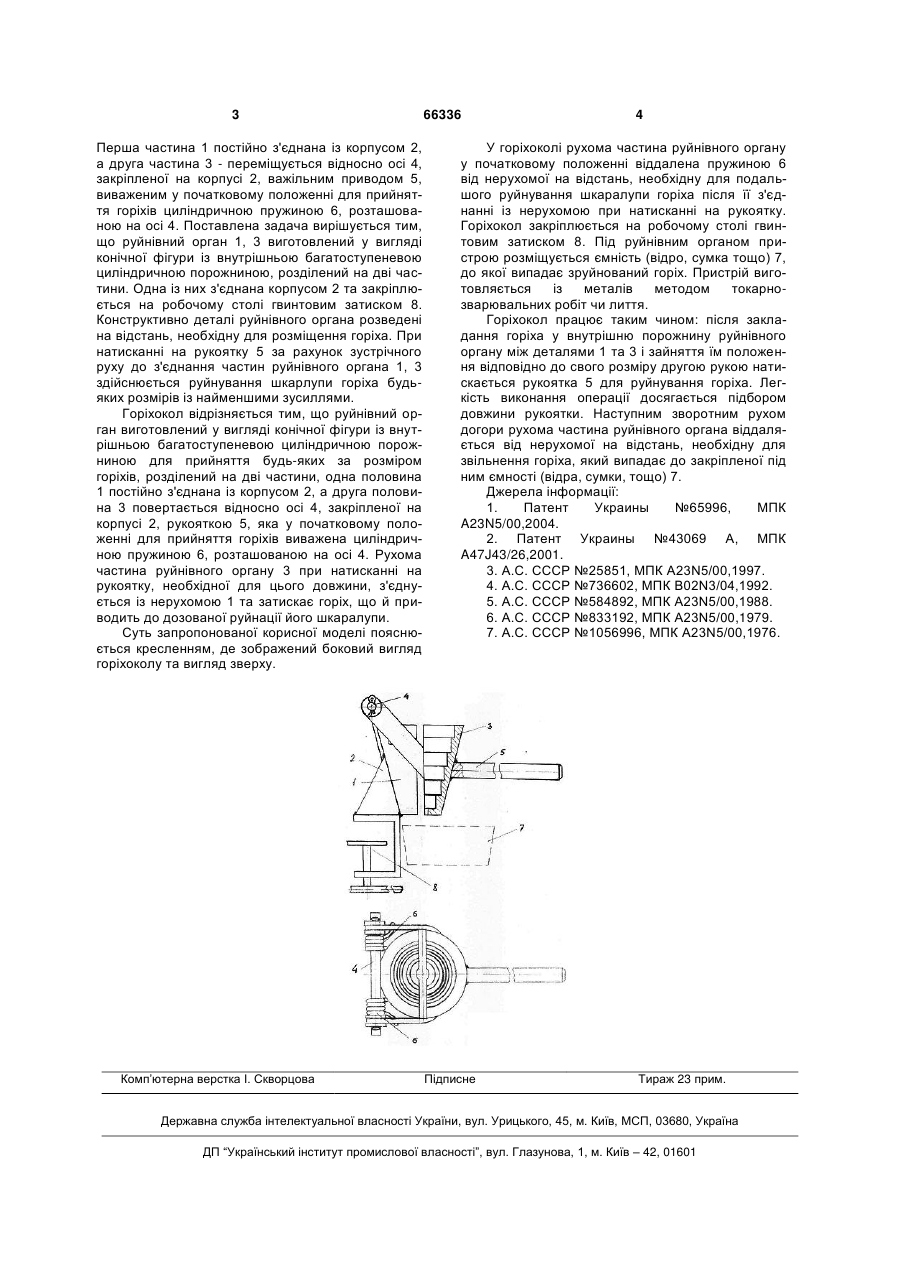

Горіхокол, що складається із руйнівного органа, виготовленого у вигляді конічної фігури із внут 3 Перша частина 1 постійно з'єднана із корпусом 2, а друга частина 3 - переміщується відносно осі 4, закріпленої на корпусі 2, важільним приводом 5, виваженим у початковому положенні для прийняття горіхів циліндричною пружиною 6, розташованою на осі 4. Поставлена задача вирішується тим, що руйнівний орган 1, 3 виготовлений у вигляді конічної фігури із внутрішньою багатоступеневою циліндричною порожниною, розділений на дві частини. Одна із них з'єднана корпусом 2 та закріплюється на робочому столі гвинтовим затиском 8. Конструктивно деталі руйнівного органа розведені на відстань, необхідну для розміщення горіха. При натисканні на рукоятку 5 за рахунок зустрічного руху до з'єднання частин руйнівного органа 1, 3 здійснюється руйнування шкарлупи горіха будьяких розмірів із найменшими зусиллями. Горіхокол відрізняється тим, що руйнівний орган виготовлений у вигляді конічної фігури із внутрішньою багатоступеневою циліндричною порожниною для прийняття будь-яких за розміром горіхів, розділений на дві частини, одна половина 1 постійно з'єднана із корпусом 2, а друга половина 3 повертається відносно осі 4, закріпленої на корпусі 2, рукояткою 5, яка у початковому положенні для прийняття горіхів виважена циліндричною пружиною 6, розташованою на осі 4. Рухома частина руйнівного органу 3 при натисканні на рукоятку, необхідної для цього довжини, з'єднується із нерухомою 1 та затискає горіх, що й приводить до дозованої руйнації його шкаралупи. Суть запропонованої корисної моделі пояснюється кресленням, де зображений боковий вигляд горіхоколу та вигляд зверху. Комп’ютерна верстка І. Скворцова 66336 4 У горіхоколі рухома частина руйнівного органу у початковому положенні віддалена пружиною 6 від нерухомої на відстань, необхідну для подальшого руйнування шкаралупи горіха після її з'єднанні із нерухомою при натисканні на рукоятку. Горіхокол закріплюється на робочому столі гвинтовим затиском 8. Під руйнівним органом пристрою розміщується ємність (відро, сумка тощо) 7, до якої випадає зруйнований горіх. Пристрій виготовляється із металів методом токарнозварювальних робіт чи лиття. Горіхокол працює таким чином: після закладання горіха у внутрішню порожнину руйнівного органу між деталями 1 та 3 і зайняття їм положення відповідно до свого розміру другою рукою натискається рукоятка 5 для руйнування горіха. Легкість виконання операції досягається підбором довжини рукоятки. Наступним зворотним рухом догори рухома частина руйнівного органа віддаляється від нерухомої на відстань, необхідну для звільнення горіха, який випадає до закріпленої під ним ємності (відра, сумки, тощо) 7. Джерела інформації: 1. Патент Украины №65996, МПК A23N5/00,2004. 2. Патент Украины №43069 А, МПК A47J43/26,2001. 3. А.С. СССР №25851, МПК A23N5/00,1997. 4. А.С. СССР №736602, МПК B02N3/04,1992. 5. А.С. СССР №584892, МПК A23N5/00,1988. 6. А.С. СССР №833192, МПК A23N5/00,1979. 7. А.С. СССР №1056996, МПК A23N5/00,1976. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
