Інструмент для виведення матки в операційну рану

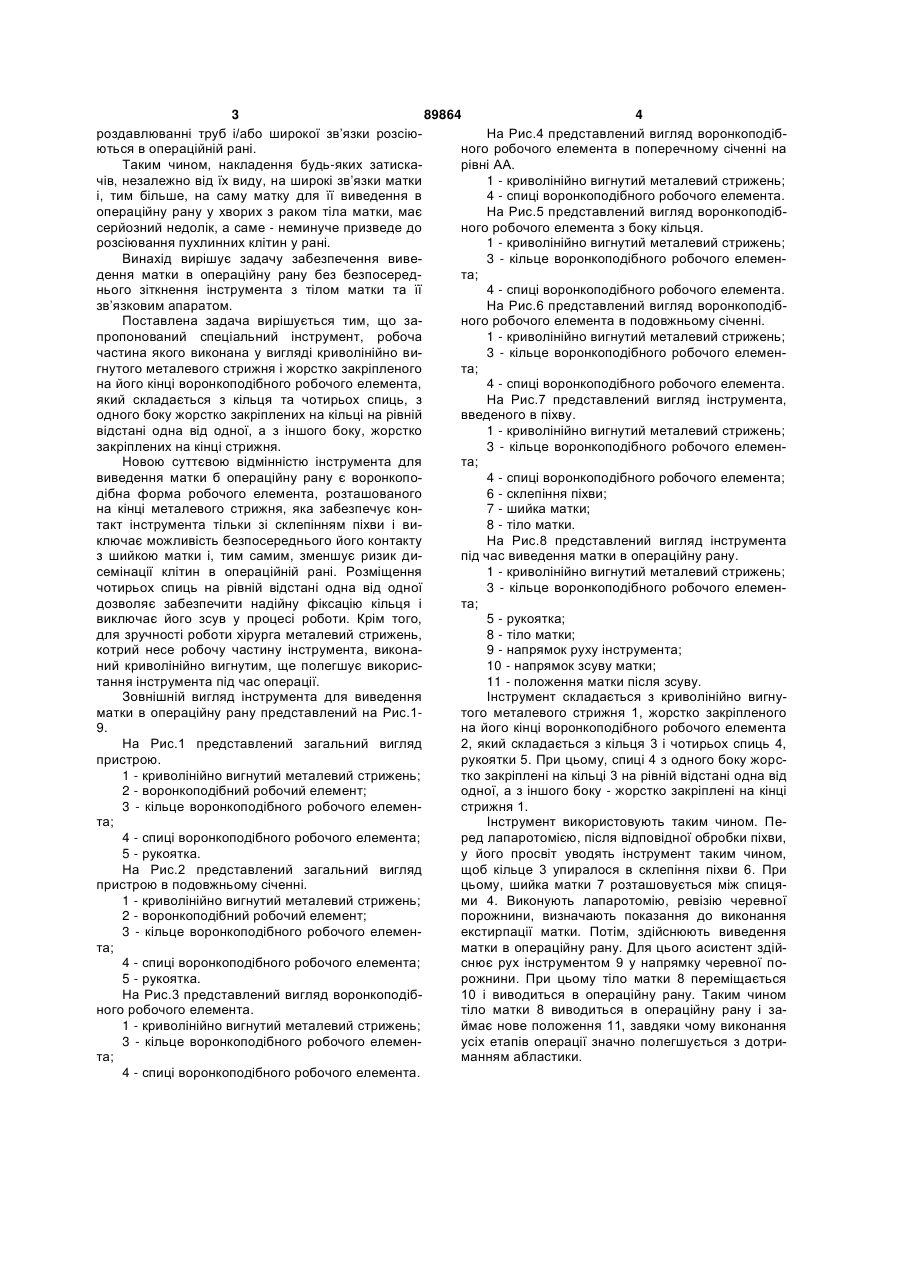

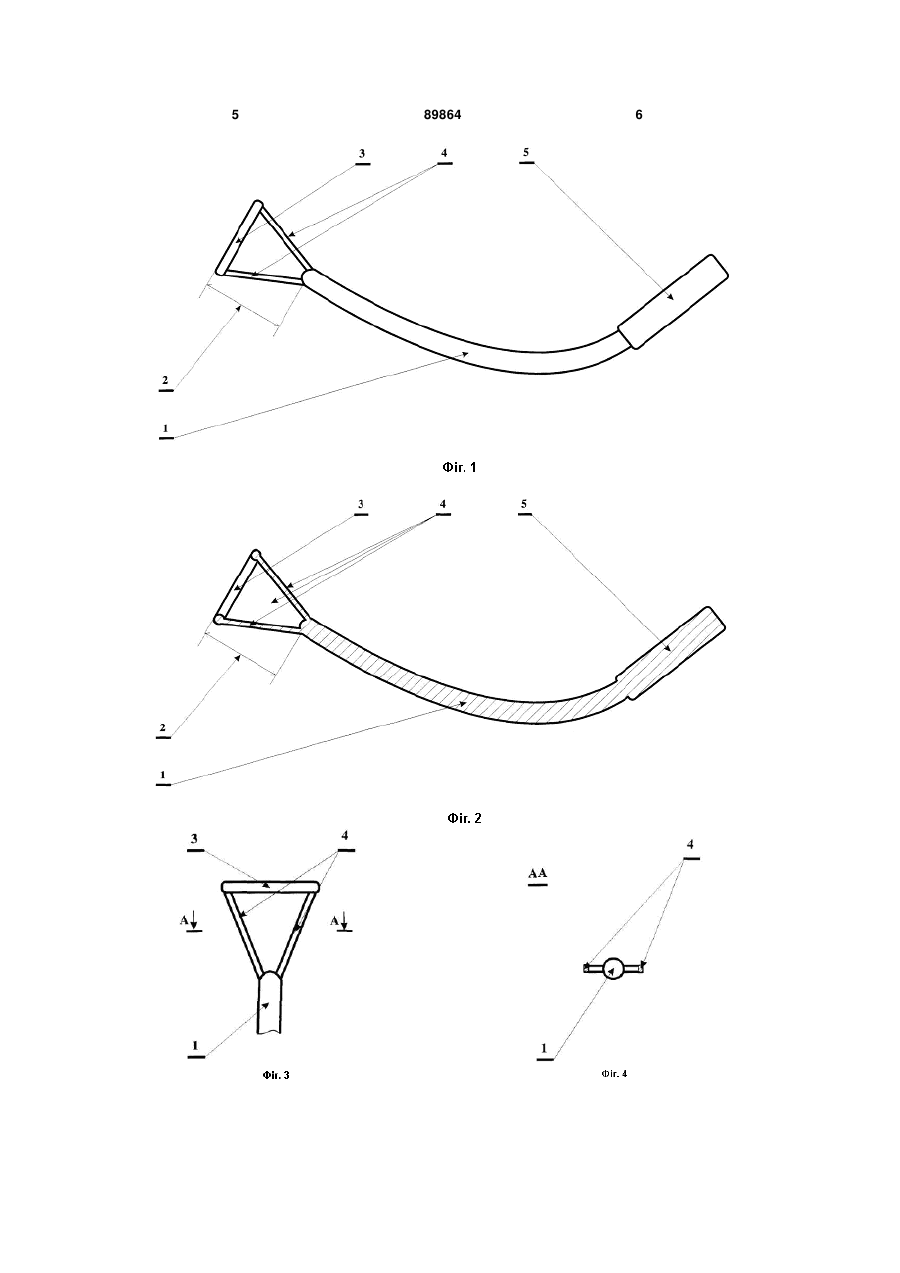

Інструмент для виведення матки в операційну рану, який включає рукоятку та робочу частину, який відрізняється тим, що робоча частина виконана у вигляді криволінійно вигнутого металевого стрижня і жорстко закріпленого на його кінці лійкоподібного робочого елемента, який складається з кільця і чотирьох спиць, з одного боку жорстко закріплених на кільці на рівній відстані одна від одної, а з іншого боку жорстко закріплених на кінці стрижня. (19) (21) a200805723 (22) 30.04.2008 (24) 10.03.2010 (46) 10.03.2010, Бюл.№ 5, 2010 р. (72) БОНДАР ГРИГОРІЙ ВАСИЛЬОВИЧ, ПСАРАС ГЕНАДІЙ ГЕНАДІЙОВИЧ, КУПРІЄНКО МИКОЛА ВІКТОРОВИЧ, НІКІТІНА ОЛЬГА АНАТОЛІЇВНА, КАЛІНІНА ОЛЕНА ВІКТОРІВНА (73) БОНДАР ГРИГОРІЙ ВАСИЛЬОВИЧ (56) SU 1753924 A3, 07.08.1992 RU 39066 U1, 20.07.2004 3 89864 4 роздавлюванні труб і/або широкої зв’язки розсіюНа Рис.4 представлений вигляд воронкоподібються в операційній рані. ного робочого елемента в поперечному січенні на Таким чином, накладення будь-яких затискарівні АА. чів, незалежно від їх виду, на широкі зв’язки матки 1 - криволінійно вигнутий металевий стрижень; і, тим більше, на саму матку для її виведення в 4 - спиці воронкоподібного робочого елемента. операційну рану у хворих з раком тіла матки, має На Рис.5 представлений вигляд воронкоподібсерйозний недолік, а саме - неминуче призведе до ного робочого елемента з боку кільця. розсіювання пухлинних клітин у рані. 1 - криволінійно вигнутий металевий стрижень; Винахід вирішує задачу забезпечення виве3 - кільце воронкоподібного робочого елемендення матки в операційну рану без безпосередта; нього зіткнення інструмента з тілом матки та її 4 - спиці воронкоподібного робочого елемента. зв’язковим апаратом. На Рис.6 представлений вигляд воронкоподібПоставлена задача вирішується тим, що заного робочого елемента в подовжньому січенні. пропонований спеціальний інструмент, робоча 1 - криволінійно вигнутий металевий стрижень; частина якого виконана у вигляді криволінійно ви3 - кільце воронкоподібного робочого елеменгнутого металевого стрижня і жорстко закріпленого та; на його кінці воронкоподібного робочого елемента, 4 - спиці воронкоподібного робочого елемента. який складається з кільця та чотирьох спиць, з На Рис.7 представлений вигляд інструмента, одного боку жорстко закріплених на кільці на рівній введеного в піхву. відстані одна від одної, а з іншого боку, жорстко 1 - криволінійно вигнутий металевий стрижень; закріплених на кінці стрижня. 3 - кільце воронкоподібного робочого елеменНовою суттєвою відмінністю інструмента для та; виведення матки б операційну рану є воронкопо4 - спиці воронкоподібного робочого елемента; дібна форма робочого елемента, розташованого 6 - склепіння піхви; на кінці металевого стрижня, яка забезпечує кон7 - шийка матки; такт інструмента тільки зі склепінням піхви і ви8 - тіло матки. ключає можливість безпосереднього його контакту На Рис.8 представлений вигляд інструмента з шийкою матки і, тим самим, зменшує ризик дипід час виведення матки в операційну рану. семінації клітин в операційній рані. Розміщення 1 - криволінійно вигнутий металевий стрижень; чотирьох спиць на рівній відстані одна від одної 3 - кільце воронкоподібного робочого елемендозволяє забезпечити надійну фіксацію кільця і та; виключає його зсув у процесі роботи. Крім того, 5 - рукоятка; для зручності роботи хірурга металевий стрижень, 8 - тіло матки; котрий несе робочу частину інструмента, викона9 - напрямок руху інструмента; ний криволінійно вигнутим, ще полегшує викорис10 - напрямок зсуву матки; тання інструмента під час операції. 11 - положення матки після зсуву. Зовнішній вигляд інструмента для виведення Інструмент складається з криволінійно вигнуматки в операційну рану представлений на Рис.1того металевого стрижня 1, жорстко закріпленого 9. на його кінці воронкоподібного робочого елемента На Рис.1 представлений загальний вигляд 2, який складається з кільця 3 і чотирьох спиць 4, пристрою. рукоятки 5. При цьому, спиці 4 з одного боку жорс1 - криволінійно вигнутий металевий стрижень; тко закріплені на кільці 3 на рівній відстані одна від 2 - воронкоподібний робочий елемент; одної, а з іншого боку - жорстко закріплені на кінці 3 - кільце воронкоподібного робочого елеменстрижня 1. та; Інструмент використовують таким чином. Пе4 - спиці воронкоподібного робочого елемента; ред лапаротомією, після відповідної обробки піхви, 5 - рукоятка. у його просвіт уводять інструмент таким чином, На Рис.2 представлений загальний вигляд щоб кільце 3 упиралося в склепіння піхви 6. При пристрою в подовжньому січенні. цьому, шийка матки 7 розташовується між спиця1 - криволінійно вигнутий металевий стрижень; ми 4. Виконують лапаротомію, ревізію черевної 2 - воронкоподібний робочий елемент; порожнини, визначають показання до виконання 3 - кільце воронкоподібного робочого елеменекстирпації матки. Потім, здійснюють виведення та; матки в операційну рану. Для цього асистент здій4 - спиці воронкоподібного робочого елемента; снює рух інструментом 9 у напрямку черевної по5 - рукоятка. рожнини. При цьому тіло матки 8 переміщається На Рис.3 представлений вигляд воронкоподіб10 і виводиться в операційну рану. Таким чином ного робочого елемента. тіло матки 8 виводиться в операційну рану і за1 - криволінійно вигнутий металевий стрижень; ймає нове положення 11, завдяки чому виконання 3 - кільце воронкоподібного робочого елеменусіх етапів операції значно полегшується з дотрита; манням абластики. 4 - спиці воронкоподібного робочого елемента. 5 89864 6 7 Комп’ютерна верстка В. Мацело 89864 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
