Тазостегновий шарнір
Номер патенту: 89922
Опубліковано: 10.03.2010
Автори: Андрухова Раїса Василівна, Віщенко Харитон Миколайович, Корнєєв Сергій Вікторович, Півоваров Віктор Володимирович, Баєв Павло Олександрович, Мікоткіна Тетяна Антонівна
Формула / Реферат

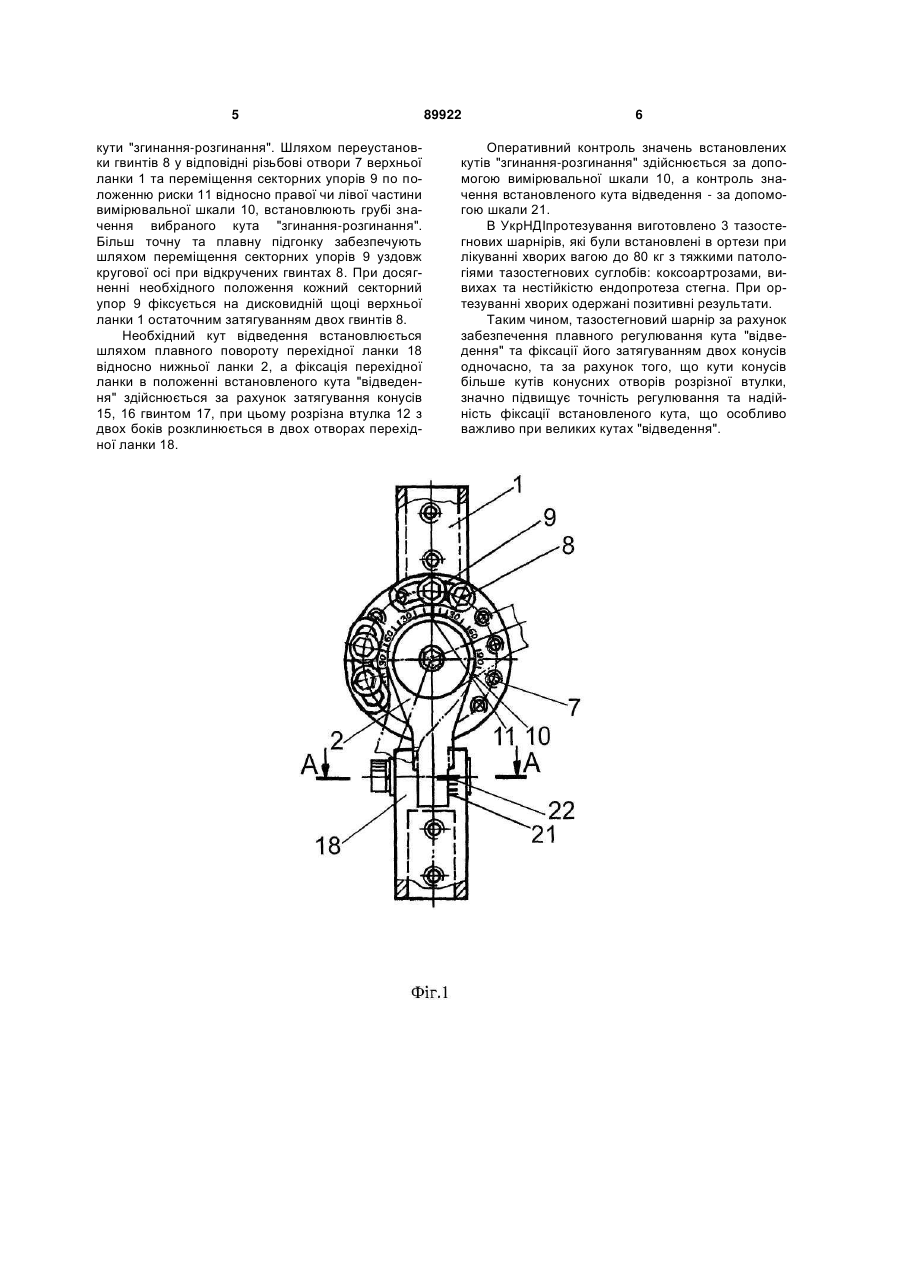

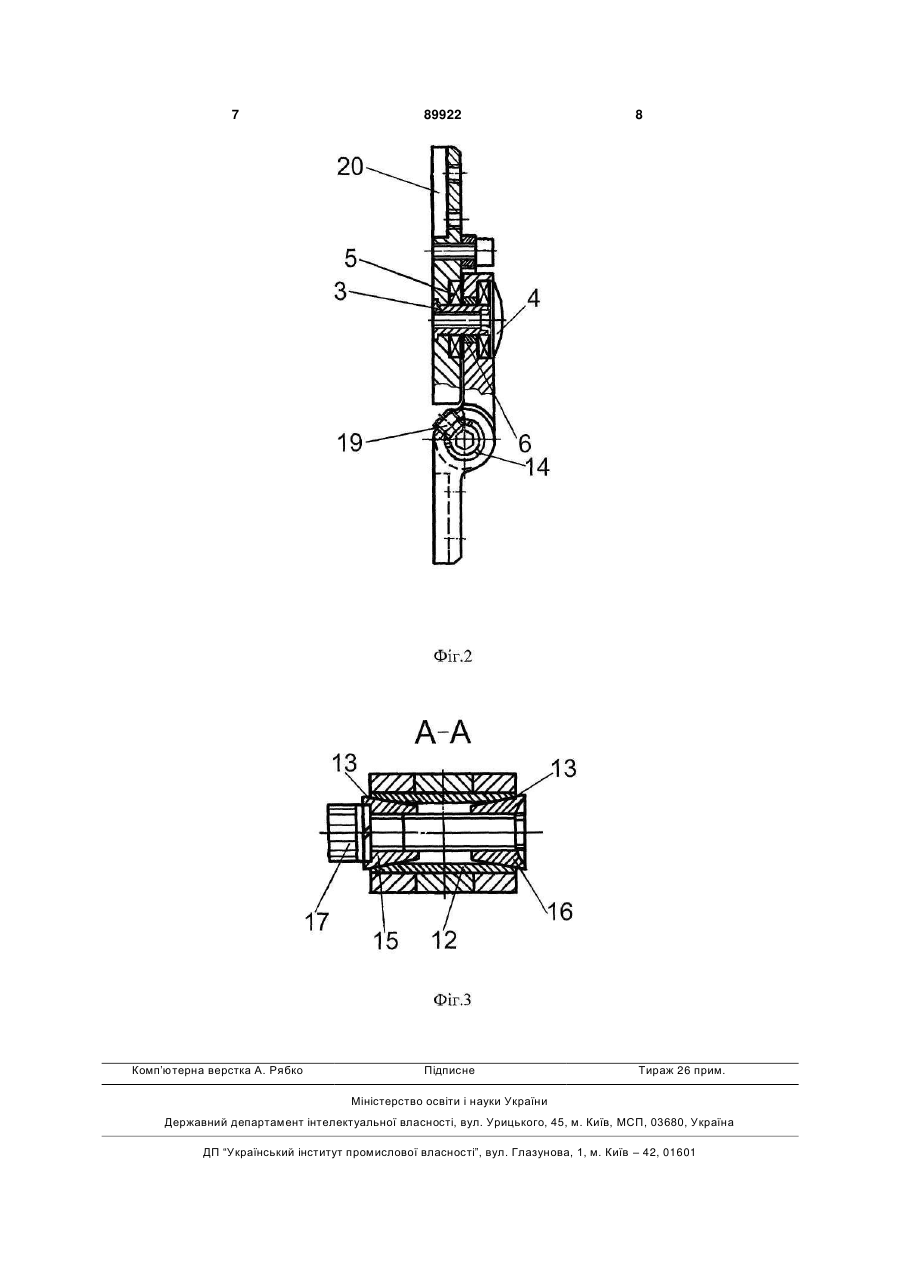

Тазостегновий шарнір, що включає верхню та нижню ланки, шарнірно з'єднані між собою за допомогою горизонтальної осі, на дисковидній частині верхньої ланки радіально з рівними кутами між суміжними отворами виконано один ряд наскрізних отворів, до двох з яких за допомогою гвинтів прикріплені два упори для встановлення необхідних кутів "згинання-розгинання"; сполучний вузол, виконаний у вигляді конусного сполучення; контрольну шкалу з нульовою відміткою та рискою, який відрізняється тим, що розрізна втулка сполучного вузла має щонайменше по два розрізи з двох боків та конусні отвори з двох сторін, в цих отворах встановлені два конуси, один з яких різьбовий, кути конусів більші кутів конусних отворів розрізної втулки, розрізна втулка жорстко закріплена на нижній ланці, обидва конуси з можливістю переміщення один відносно другого зв'язані між собою за допомогою гвинта, контрольна шкала нанесена на криволінійному торці перехідної ланки, нульова відмітка якої знаходиться на поздовжній осі, що проходить через центр конусного сполучення, а на поздовжній осі криволінійного торця нижньої ланки нанесено риску.
Текст

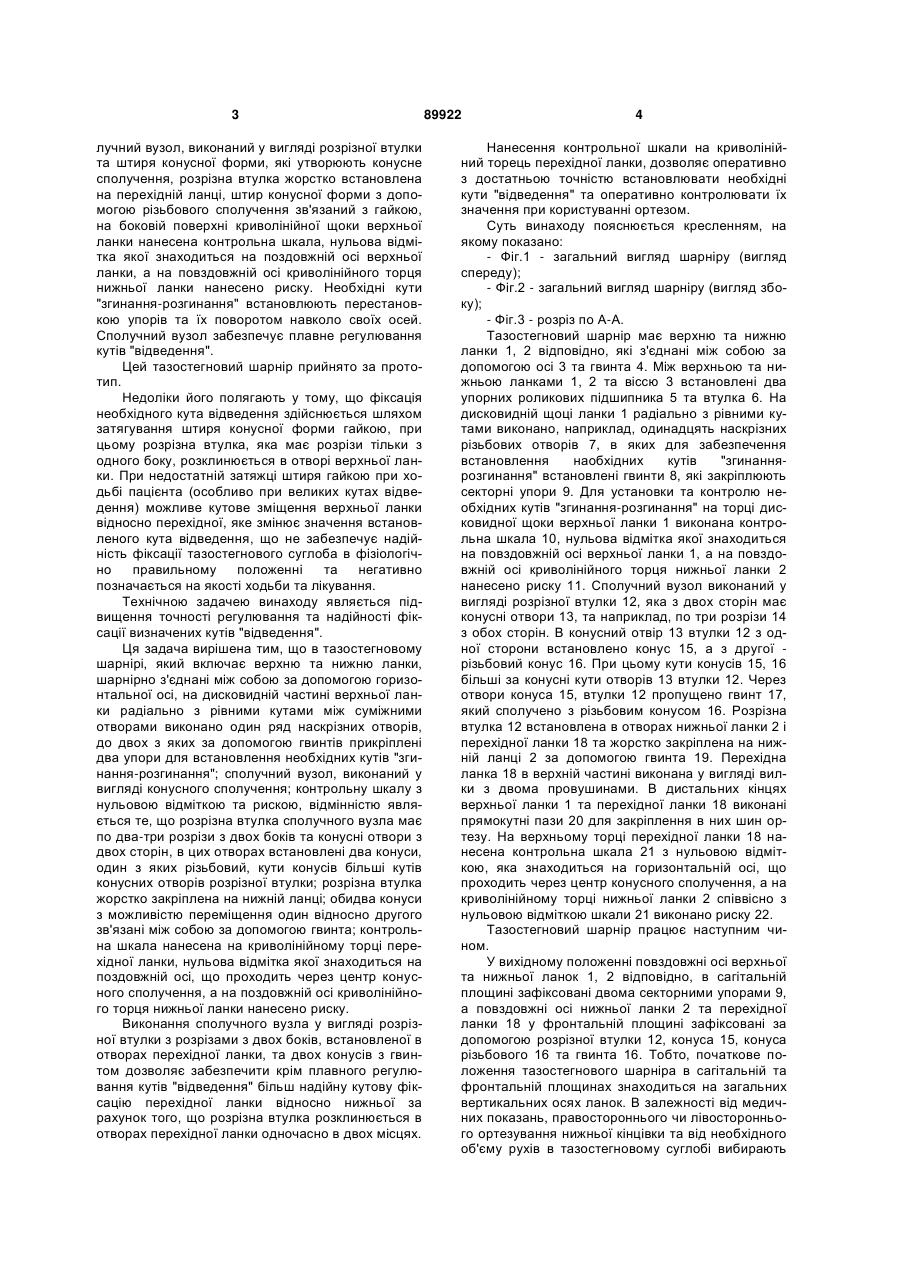

Тазостегновий шарнір, що включає верхню та нижню ланки, шарнірно з'єднані між собою за допомогою горизонтальної осі, на дисковидній час C2 1 3 лучний вузол, виконаний у вигляді розрізної втулки та штиря конусної форми, які утворюють конусне сполучення, розрізна втулка жорстко встановлена на перехідній ланці, штир конусної форми з допомогою різьбового сполучення зв'язаний з гайкою, на боковій поверхні криволінійної щоки верхньої ланки нанесена контрольна шкала, нульова відмітка якої знаходиться на поздовжній осі верхньої ланки, а на повздовжній осі криволінійного торця нижньої ланки нанесено риску. Необхідні кути "згинання-розгинання" встановлюють перестановкою упорів та їх поворотом навколо своїх осей. Сполучний вузол забезпечує плавне регулювання кутів "відведення". Цей тазостегновий шарнір прийнято за прототип. Недоліки його полягають у тому, що фіксація необхідного кута відведення здійснюється шляхом затягування штиря конусної форми гайкою, при цьому розрізна втулка, яка має розрізи тільки з одного боку, розклинюється в отворі верхньої ланки. При недостатній затяжці штиря гайкою при ходьбі пацієнта (особливо при великих кутах відведення) можливе кутове зміщення верхньої ланки відносно перехідної, яке змінює значення встановленого кута відведення, що не забезпечує надійність фіксації тазостегнового суглоба в фізіологічно правильному положенні та негативно позначається на якості ходьби та лікування. Технічною задачею винаходу являється підвищення точності регулювання та надійності фіксації визначених кутів "відведення". Ця задача вирішена тим, що в тазостегновому шарнірі, який включає верхню та нижню ланки, шарнірно з'єднані між собою за допомогою горизонтальної осі, на дисковидній частині верхньої ланки радіально з рівними кутами між суміжними отворами виконано один ряд наскрізних отворів, до двох з яких за допомогою гвинтів прикріплені два упори для встановлення необхідних кутів "згинання-розгинання"; сполучний вузол, виконаний у вигляді конусного сполучення; контрольну шкалу з нульовою відміткою та рискою, відмінністю являється те, що розрізна втулка сполучного вузла має по два-три розрізи з двох боків та конусні отвори з двох сторін, в цих отворах встановлені два конуси, один з яких різьбовий, кути конусів більші кутів конусних отворів розрізної втулки; розрізна втулка жорстко закріплена на нижній ланці; обидва конуси з можливістю переміщення один відносно другого зв'язані між собою за допомогою гвинта; контрольна шкала нанесена на криволінійному торці перехідної ланки, нульова відмітка якої знаходиться на поздовжній осі, що проходить через центр конусного сполучення, а на поздовжній осі криволінійного торця нижньої ланки нанесено риску. Виконання сполучного вузла у вигляді розрізної втулки з розрізами з двох боків, встановленої в отворах перехідної ланки, та двох конусів з гвинтом дозволяє забезпечити крім плавного регулювання кутів "відведення" більш надійну кутову фіксацію перехідної ланки відносно нижньої за рахунок того, що розрізна втулка розклинюється в отворах перехідної ланки одночасно в двох місцях. 89922 4 Нанесення контрольної шкали на криволінійний торець перехідної ланки, дозволяє оперативно з достатньою точністю встановлювати необхідні кути "відведення" та оперативно контролювати їх значення при користуванні ортезом. Суть винаходу пояснюється кресленням, на якому показано: - Фіг.1 - загальний вигляд шарніру (вигляд спереду); - Фіг.2 - загальний вигляд шарніру (вигляд збоку); - Фіг.3 - розріз по А-А. Тазостегновий шарнір має верхню та нижню ланки 1, 2 відповідно, які з'єднані між собою за допомогою осі 3 та гвинта 4. Між верхньою та нижньою ланками 1, 2 та віссю 3 встановлені два упорних роликових підшипника 5 та втулка 6. На дисковидній щоці ланки 1 радіально з рівними кутами виконано, наприклад, одинадцять наскрізних різьбових отворів 7, в яких для забезпечення встановлення наобхідних кутів "згинаннярозгинання" встановлені гвинти 8, які закріплюють секторні упори 9. Для установки та контролю необхідних кутів "згинання-розгинання" на торці дисковидної щоки верхньої ланки 1 виконана контрольна шкала 10, нульова відмітка якої знаходиться на повздовжній осі верхньої ланки 1, а на повздовжній осі криволінійного торця нижньої ланки 2 нанесено риску 11. Сполучний вузол виконаний у вигляді розрізної втулки 12, яка з двох сторін має конусні отвори 13, та наприклад, по три розрізи 14 з обох сторін. В конусний отвір 13 втулки 12 з одної сторони встановлено конус 15, а з другої різьбовий конус 16. При цьому кути конусів 15, 16 більші за конусні кути отворів 13 втулки 12. Через отвори конуса 15, втулки 12 пропущено гвинт 17, який сполучено з різьбовим конусом 16. Розрізна втулка 12 встановлена в отворах нижньої ланки 2 і перехідної ланки 18 та жорстко закріплена на нижній ланці 2 за допомогою гвинта 19. Перехідна ланка 18 в верхній частині виконана у вигляді вилки з двома провушинами. В дистальних кінцях верхньої ланки 1 та перехідної ланки 18 виконані прямокутні пази 20 для закріплення в них шин ортезу. На верхньому торці перехідної ланки 18 нанесена контрольна шкала 21 з нульовою відміткою, яка знаходиться на горизонтальній осі, що проходить через центр конусного сполучення, а на криволінійному торці нижньої ланки 2 співвісно з нульовою відміткою шкали 21 виконано риску 22. Тазостегновий шарнір працює наступним чином. У вихідному положенні повздовжні осі верхньої та нижньої ланок 1, 2 відповідно, в сагітальній площині зафіксовані двома секторними упорами 9, а повздовжні осі нижньої ланки 2 та перехідної ланки 18 у фронтальній площині зафіксовані за допомогою розрізної втулки 12, конуса 15, конуса різьбового 16 та гвинта 16. Тобто, початкове положення тазостегнового шарніра в сагітальній та фронтальній площинах знаходиться на загальних вертикальних осях ланок. В залежності від медичних показань, правостороннього чи лівостороннього ортезування нижньої кінцівки та від необхідного об'єму рухів в тазостегновому суглобі вибирають 5 кути "згинання-розгинання". Шляхом переустановки гвинтів 8 у відповідні різьбові отвори 7 верхньої ланки 1 та переміщення секторних упорів 9 по положенню риски 11 відносно правої чи лівої частини вимірювальної шкали 10, встановлюють грубі значення вибраного кута "згинання-розгинання". Більш точну та плавну підгонку забезпечують шляхом переміщення секторних упорів 9 уздовж кругової осі при відкручених гвинтах 8. При досягненні необхідного положення кожний секторний упор 9 фіксується на дисковидній щоці верхньої ланки 1 остаточним затягуванням двох гвинтів 8. Необхідний кут відведення встановлюється шляхом плавного повороту перехідної ланки 18 відносно нижньої ланки 2, а фіксація перехідної ланки в положенні встановленого кута "відведення" здійснюється за рахунок затягування конусів 15, 16 гвинтом 17, при цьому розрізна втулка 12 з двох боків розклинюється в двох отворах перехідної ланки 18. 89922 6 Оперативний контроль значень встановлених кутів "згинання-розгинання" здійснюється за допомогою вимірювальної шкали 10, а контроль значення встановленого кута відведення - за допомогою шкали 21. В УкрНДІпротезування виготовлено 3 тазостегнових шарнірів, які були встановлені в ортези при лікуванні хворих вагою до 80 кг з тяжкими патологіями тазостегнових суглобів: коксоартрозами, вивихах та нестійкістю ендопротеза стегна. При ортезуванні хворих одержані позитивні результати. Таким чином, тазостегновий шарнір за рахунок забезпечення плавного регулювання кута "відведення" та фіксації його затягуванням двох конусів одночасно, та за рахунок того, що кути конусів більше кутів конусних отворів розрізної втулки, значно підвищує точність регулювання та надійність фіксації встановленого кута, що особливо важливо при великих кутах "відведення". 7 Комп’ютерна верстка А. Рябко 89922 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHip hinge
Автори англійськоюVischenko Kharyton Mykolaiovych, Baev Pavlo Oleksandrovych, Pivovarov Viktor Volodymyrovych, Korneev Serhii Viktorovych, Mikotkina Tetiana Antonivna, Andrukhova Raisa Vasylivna
Назва патенту російськоюТазобедренный шарнир
Автори російськоюВищенко Харитон Николаевич, Баев Павел Александрович, Пивоваров Виктор Владимирович, Корнеев Сергей Викторович, Микоткина Татьяна Антоновна, Андрухова Раиса Васильевна
МПК / Мітки
МПК: A61F 5/01
Мітки: тазостегновий, шарнір
