Ортопедичний шарнір

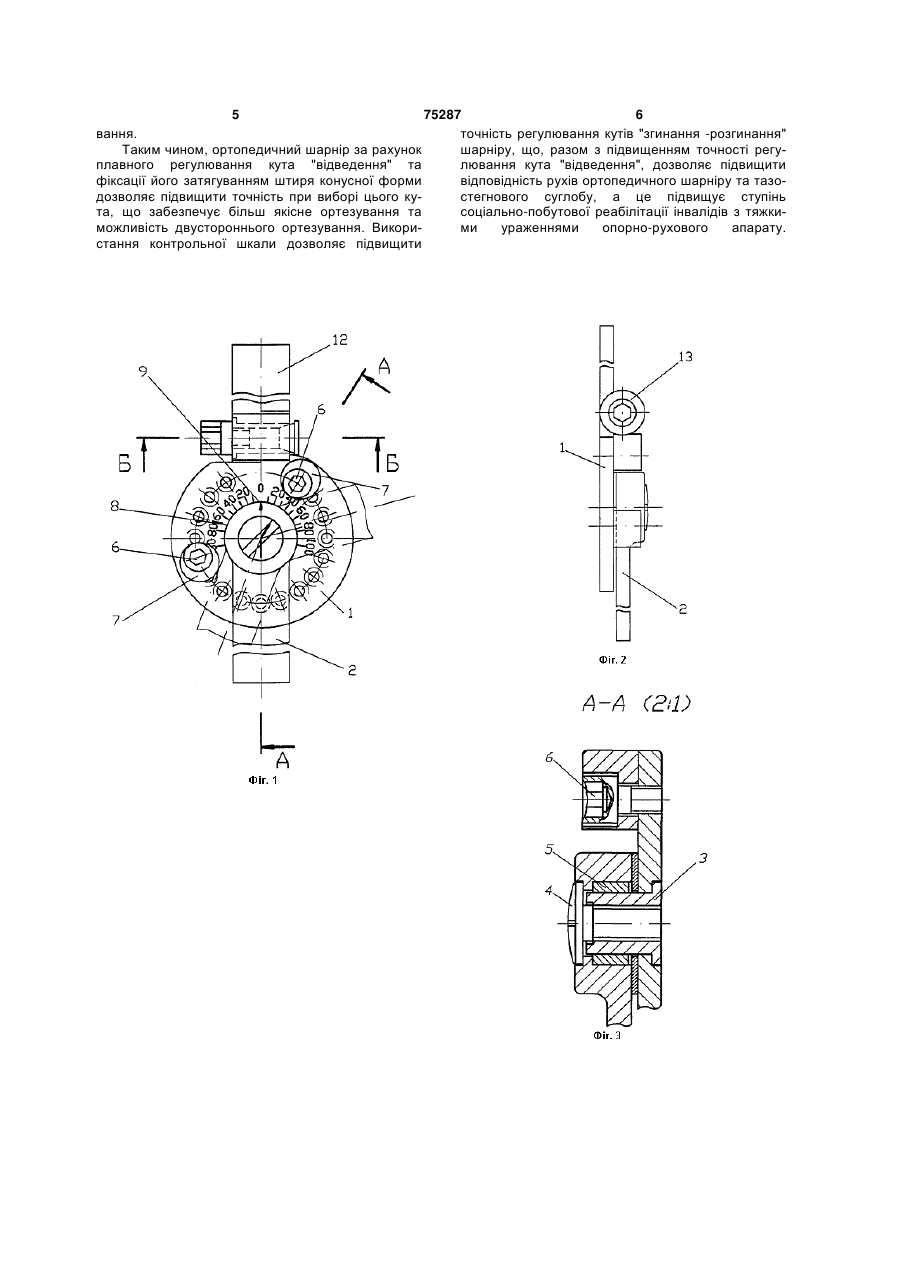

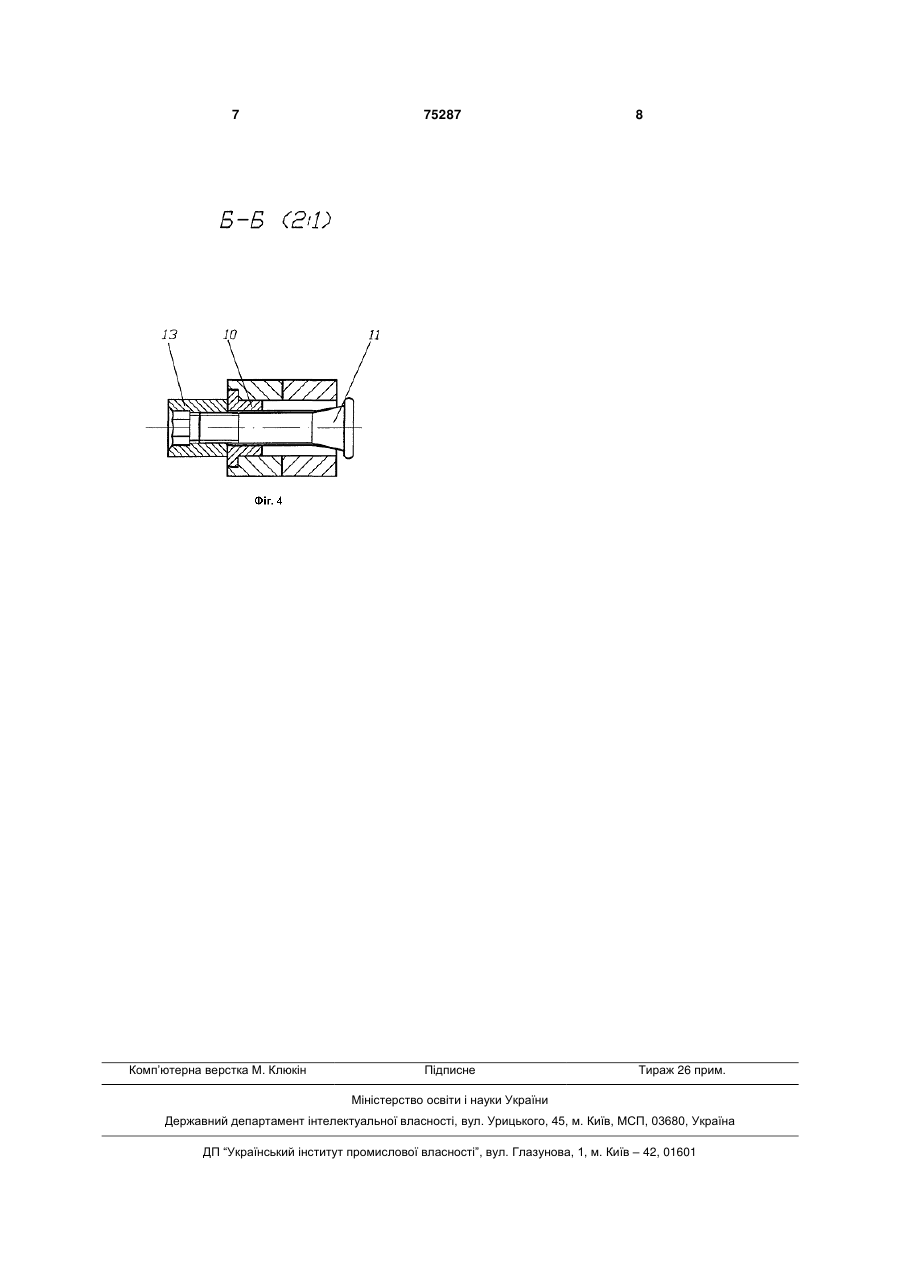

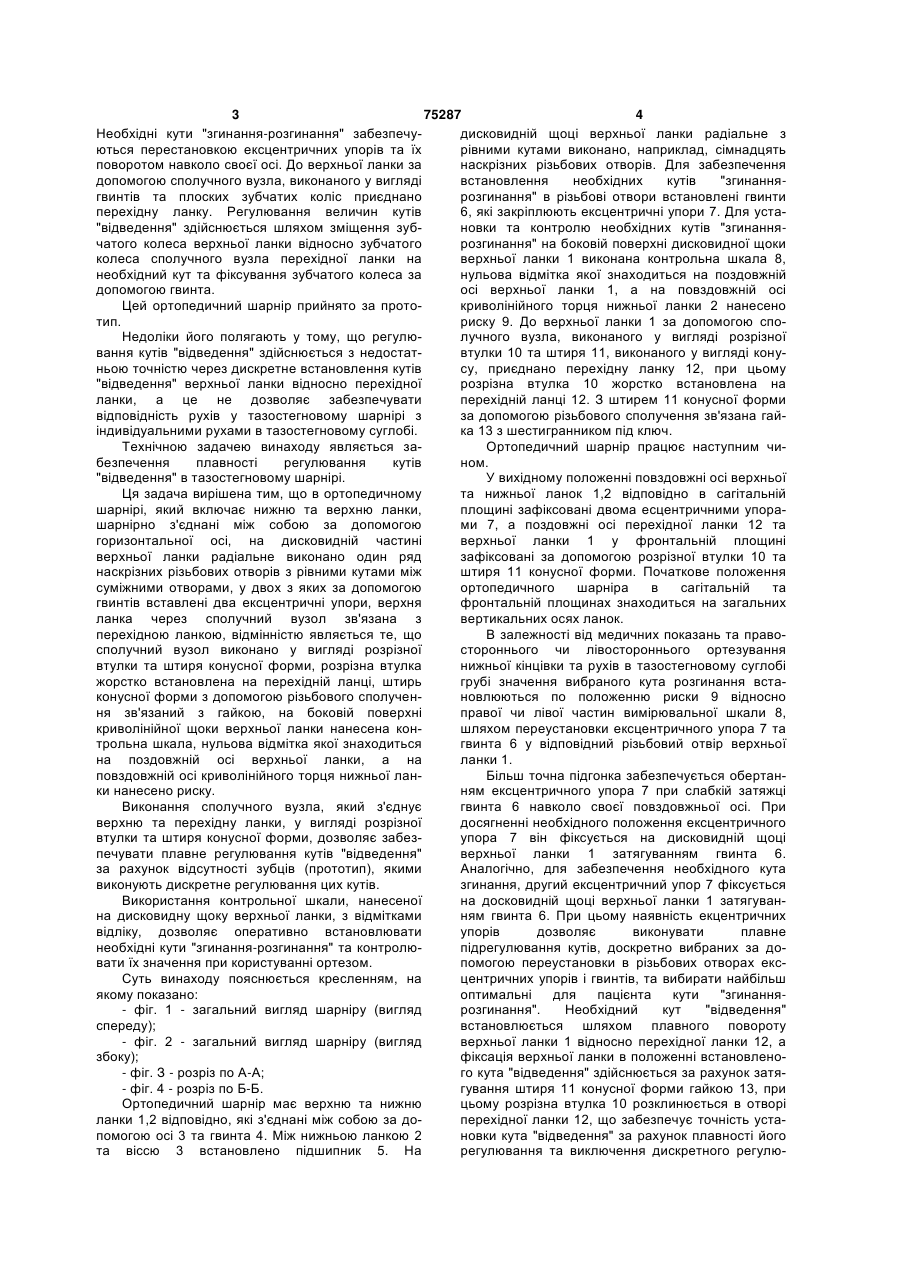

Ортопедичний шарнір, що включає нижню та верхню ланки з дископодібними щоками на кінцях, які шарнірно з'єднані між собою за допомогою горизонтальної осі, причому на дископодібній частині верхньої ланки радіально з рівними кутами, між суміжними отворами, виконано один ряд наскрізних різьбових отворів, до двох із яких гвинтами прикріплені два ексцентричні упори, при цьому верхня ланка сполучним вузлом з'єднана з перехідною ланкою, який відрізняється тим, що сполучний вузол виконано у вигляді розрізної втулки та штиря конусної форми, розрізна втулка жорстко встановлена на перехідній ланці, а штир конусної форми нарізним з'єднанням - з гайкою, причому на боковій поверхні дископодібної щоки верхньої ланки виконана контрольна шкала, нульова відмітка якої знаходиться на поздовжній осі верхньої ланки, а на повздовжній осі криволінійного торця нижньої ланки нанесено риску. Винахід відноситься до медичної техніки, а саме, до ортопедії і може бути використаний при лікуванні ушкоджень тазостегнових суглобів. Відомий тазостегновий шарнір з регулюванням величин кутів „згинання-розгинання" та „відведення" німецької фірми "Teufel" [Рекламний проспект фірми Wilh.Jul.Teufel GmbH & Co.KG], який включає нижню та верхню ланки, шарнірно з'єднані між собою за допомогою горизонтальної осі. На криволінійній частині нижньої ланки радіальне, з рівними кутами між суміжними отворами виконано один рядок різьбових отворів, в яких розташовано два упори. Необхідні кути „згинання-розгинання" забезпечуються перестановкою цих упорів. До верхньої ланки за допомогою гвинтів та плоских зубчатих коліс приєднано перехідну ланку. Регулювання величини кутів „відведення" здійснюється шляхом кутового зміщення зубчатого колеса верхньої ланки відносно зубчатого колеса перехідної ланки на необхідний кут та фіксування зубчатих коліс за допомогою гвинта. Недоліки цього шарніру полягають в недостатній точності регулювання кутів „згинаннярозгинання" та „відведення", а саме дискретність кутів встановлення упорів складає приблизно 15°, а дискретність встановлення кутів „відведення" верхньої ланки відносно перехідної ланки становить 7,5°, що не забезпечує достатньої точності при встановленні відповідності рухів тазостегнового шарніру та тазостегнового суглобу. Відомий також ортопедичний шарнір з регулюванням кутової рухливості при виконанні "згинання-розгинання" та "відведення" американської фірми "Вескег Orthopedic" ["International CATALOG", ч.1], який включає нижню та верхню ланки, шарнірно з'єднані між собою за допомогою горизонтальної осі. На криволінійній частині нижньої ланки радіальне з рівними кутами між суміжними отворами виконано один ряд наскрізних різьбових отворів, до двох з яких за допомогою гвинтів прикріплені два ексцентричних упори. (19) UA (11) 75287 (13) (21) 20041008043 (22) 04.10.2004 (24) 15.03.2006 (46) 15.03.2006, Бюл. № 3, 2006 р. (72) Салєєва Антоніна Денисівна, Віщенко Харитон Миколайович, Шевченко Станіслав Дмитрович, Мікоткіна Тетяна Антонівна, Півоваров Віктор Володимирович, Баєв Павло Олександрович, Петров Володимир Геннадійович (73) Український науково-дослідний інститут протезування, протезобудування та відновлення працездатності (56) Каталог фірми Becker Orthopedic, International Catalog, 2003, ч.1 US 6203511, 20.03.2001 заявка EP 1314408, 28.05.2003 заявка US 2003/0100854, 29.05.2003 US 5368552, 29.11.1994 заявка EP 1159940, 05.12.2001 US 5328446, 12.07.1994 заявка JP 2000189448, 11.07.2000 C2 1 3 75287 4 Необхідні кути "згинання-розгинання" забезпечудисковидній щоці верхньої ланки радіальне з ються перестановкою ексцентричних упорів та їх рівними кутами виконано, наприклад, сімнадцять поворотом навколо своєї осі. До верхньої ланки за наскрізних різьбових отворів. Для забезпечення допомогою сполучного вузла, виконаного у вигляді встановлення необхідних кутів "згинаннягвинтів та плоских зубчатих коліс приєднано розгинання" в різьбові отвори встановлені гвинти перехідну ланку. Регулювання величин кутів 6, які закріплюють ексцентричні упори 7. Для уста"відведення" здійснюється шляхом зміщення зубновки та контролю необхідних кутів "згинаннячатого колеса верхньої ланки відносно зубчатого розгинання" на боковій поверхні дисковидної щоки колеса сполучного вузла перехідної ланки на верхньої ланки 1 виконана контрольна шкала 8, необхідний кут та фіксування зубчатого колеса за нульова відмітка якої знаходиться на поздовжній допомогою гвинта. осі верхньої ланки 1, а на повздовжній осі Цей ортопедичний шарнір прийнято за протокриволінійного торця нижньої ланки 2 нанесено тип. риску 9. До верхньої ланки 1 за допомогою споНедоліки його полягають у тому, що регулюлучного вузла, виконаного у вигляді розрізної вання кутів "відведення" здійснюється з недостатвтулки 10 та штиря 11, виконаного у вигляді конуньою точністю через дискретне встановлення кутів су, приєднано перехідну ланку 12, при цьому "відведення" верхньої ланки відносно перехідної розрізна втулка 10 жорстко встановлена на ланки, а це не дозволяє забезпечувати перехідній ланці 12. З штирем 11 конусної форми відповідність рухів у тазостегновому шарнірі з за допомогою різьбового сполучення зв'язана гайіндивідуальними рухами в тазостегновому суглобі. ка 13 з шестигранником під ключ. Технічною задачею винаходу являється заОртопедичний шарнір працює наступним чибезпечення плавності регулювання кутів ном. "відведення" в тазостегновому шарнірі. У вихідному положенні повздовжні осі верхньої Ця задача вирішена тим, що в ортопедичному та нижньої ланок 1,2 відповідно в сагітальній шарнірі, який включає нижню та верхню ланки, площині зафіксовані двома есцентричними упорашарнірно з'єднані між собою за допомогою ми 7, а поздовжні осі перехідної ланки 12 та горизонтальної осі, на дисковидній частині верхньої ланки 1 у фронтальній площині верхньої ланки радіальне виконано один ряд зафіксовані за допомогою розрізної втулки 10 та наскрізних різьбових отворів з рівними кутами між штиря 11 конусної форми. Початкове положення суміжними отворами, у двох з яких за допомогою ортопедичного шарніра в сагітальній та гвинтів вставлені два ексцентричні упори, верхня фронтальній площинах знаходиться на загальних ланка через сполучний вузол зв'язана з вертикальних осях ланок. перехідною ланкою, відмінністю являється те, що В залежності від медичних показань та правосполучний вузол виконано у вигляді розрізної стороннього чи лівостороннього ортезування втулки та штиря конусної форми, розрізна втулка нижньої кінцівки та рухів в тазостегновому суглобі жорстко встановлена на перехідній ланці, штирь грубі значення вибраного кута розгинання встаконусної форми з допомогою різьбового сполученновлюються по положенню риски 9 відносно ня зв'язаний з гайкою, на боковій поверхні правої чи лівої частин вимірювальної шкали 8, криволінійної щоки верхньої ланки нанесена коншляхом переустановки ексцентричного упора 7 та трольна шкала, нульова відмітка якої знаходиться гвинта 6 у відповідний різьбовий отвір верхньої на поздовжній осі верхньої ланки, а на ланки 1. повздовжній осі криволінійного торця нижньої ланБільш точна підгонка забезпечується обертанки нанесено риску. ням ексцентричного упора 7 при слабкій затяжці Виконання сполучного вузла, який з'єднує гвинта 6 навколо своєї повздовжньої осі. При верхню та перехідну ланки, у вигляді розрізної досягненні необхідного положення ексцентричного втулки та штиря конусної форми, дозволяє забезупора 7 він фіксується на дисковидній щоці печувати плавне регулювання кутів "відведення" верхньої ланки 1 затягуванням гвинта 6. за рахунок відсутності зубців (прототип), якими Аналогічно, для забезпечення необхідного кута виконують дискретне регулювання цих кутів. згинання, другий ексцентричний упор 7 фіксується Використання контрольної шкали, нанесеної на досковидній щоці верхньої ланки 1 затягуванна дисковидну щоку верхньої ланки, з відмітками ням гвинта 6. При цьому наявність екцентричних відліку, дозволяє оперативно встановлювати упорів дозволяє виконувати плавне необхідні кути "згинання-розгинання" та контролюпідрегулювання кутів, доскретно вибраних за довати їх значення при користуванні ортезом. помогою переустановки в різьбових отворах ексСуть винаходу пояснюється кресленням, на центричних упорів і гвинтів, та вибирати найбільш якому показано: оптимальні для пацієнта кути "згинання- фіг. 1 - загальний вигляд шарніру (вигляд розгинання". Необхідний кут "відведення" спереду); встановлюється шляхом плавного повороту - фіг. 2 - загальний вигляд шарніру (вигляд верхньої ланки 1 відносно перехідної ланки 12, а збоку); фіксація верхньої ланки в положенні встановлено- фіг. З - розріз по А-А; го кута "відведення" здійснюється за рахунок затя- фіг. 4 - розріз по Б-Б. гування штиря 11 конусної форми гайкою 13, при Ортопедичний шарнір має верхню та нижню цьому розрізна втулка 10 розклинюється в отворі ланки 1,2 відповідно, які з'єднані між собою за доперехідної ланки 12, що забезпечує точність устапомогою осі 3 та гвинта 4. Між нижньою ланкою 2 новки кута "відведення" за рахунок плавності його та віссю 3 встановлено підшипник 5. На регулювання та виключення дискретного регулю 5 75287 6 вання. точність регулювання кутів "згинання -розгинання" Таким чином, ортопедичний шарнір за рахунок шарніру, що, разом з підвищенням точності регуплавного регулювання кута "відведення" та лювання кута "відведення", дозволяє підвищити фіксації його затягуванням штиря конусної форми відповідність рухів ортопедичного шарніру та тазодозволяє підвищити точність при виборі цього кустегнового суглобу, а це підвищує ступінь та, що забезпечує більш якісне ортезування та соціально-побутової реабілітації інвалідів з тяжкиможливість двустороннього ортезування. Викорими ураженнями опорно-рухового апарату. стання контрольної шкали дозволяє підвищити 7 Комп’ютерна верстка М. Клюкін 75287 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
