Завантажити PDF файл.

Формула / Реферат

Тазостегновий шарнір, що містить верхню та нижню дископодібні ланки, сполучені між собою віссю з підшипником, встановлений між ними перехідний сектор, отвори, виконані на нижній ланці та перехідному секторі радіально, з рівним проміжком між ними, в яких з можливістю переустановлення встановлений фіксатор кутових переміщень, перехідну ланку з упорним гвинтом, приєднану до верхньої ланки, який відрізняється тим, що перехідний сектор встановлено з можливістю кутових переміщень відносно верхньої ланки та з можливістю правостороннього чи лівостороннього установлення відносно загальної осі шарніра, на поверхні перехідного сектора жорстко закріплено упор для регулювання кутів розгинання, в проекції отворів на поверхні перехідного сектора нанесені показники кутових значень розгинання, а кількість отворів перехідного сектора на одиницю менша, ніж кількість отворів на верхній ланці.

Текст

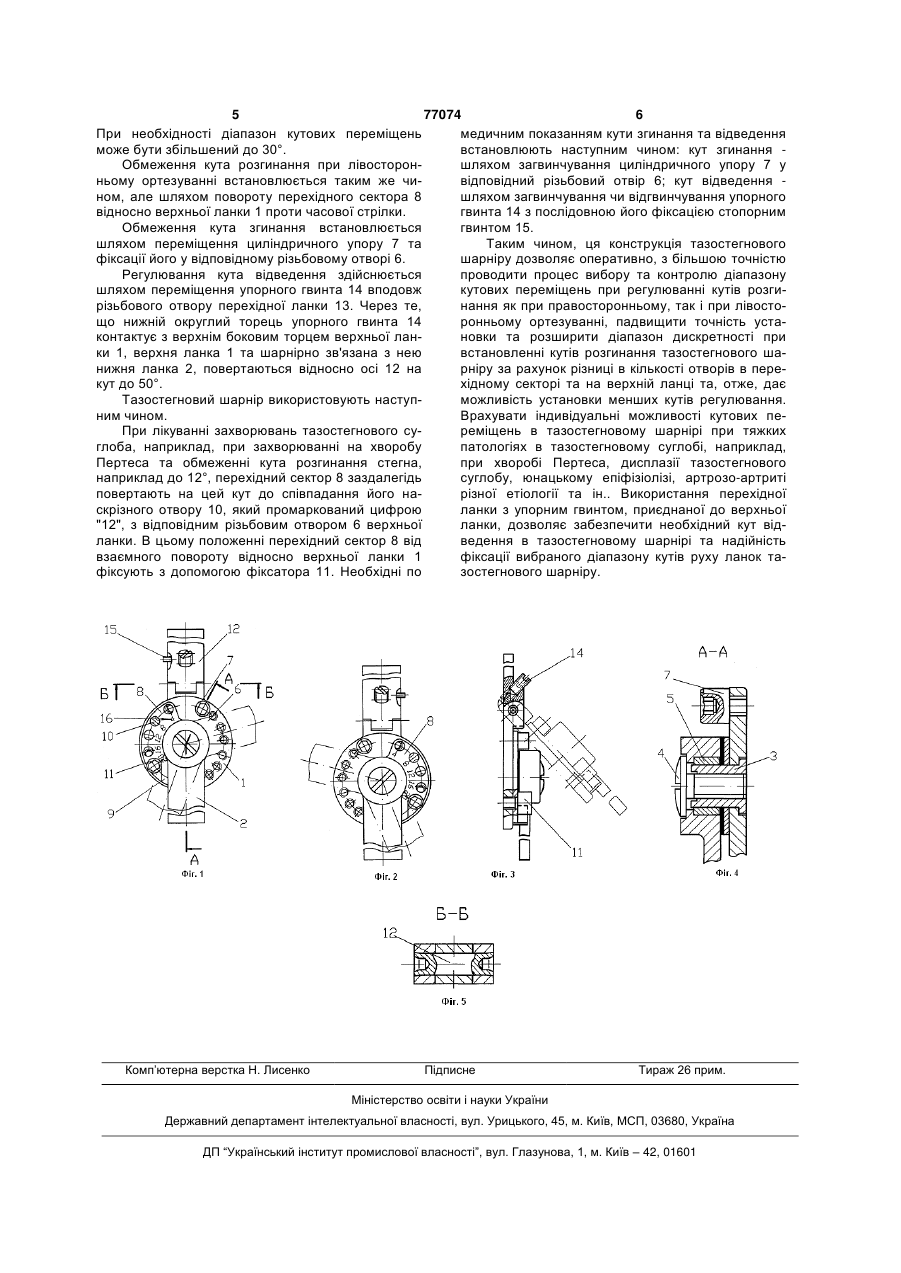

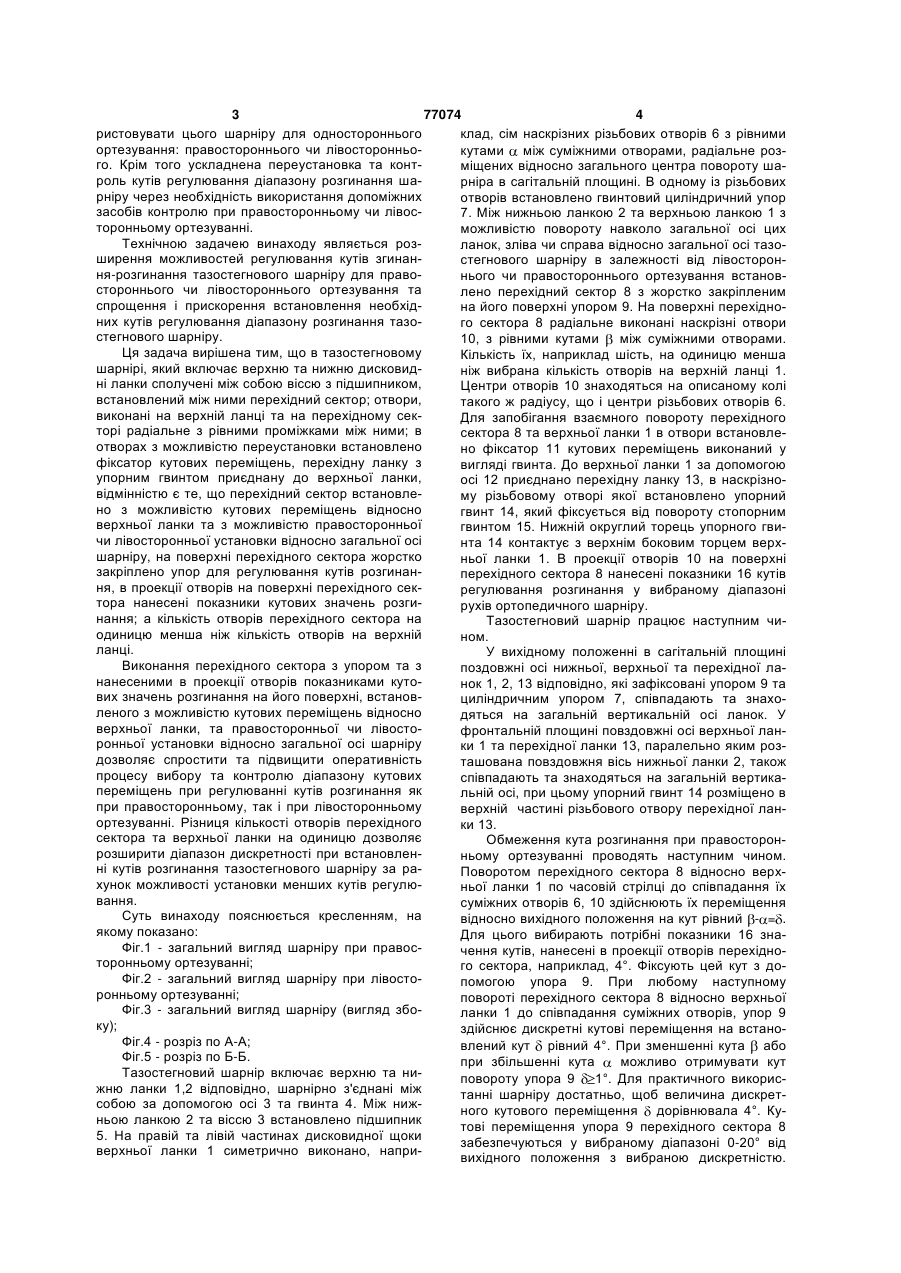

Тазостегновий шарнір, що містить верхню та нижню дископодібні ланки, сполучені між собою віссю з підшипником, встановлений між ними перехідний сектор, отвори, виконані на нижній ланці та перехідному секторі радіально, з рівним проміжком між ними, в яких з можливістю переустановлення встановлений фіксатор кутових переміщень, перехідну ланку з упорним гвинтом, приєднану до верхньої ланки, який відрізняється тим, що перехідний сектор встановлено з можливістю кутових переміщень відносно верхньої ланки та з можливістю правостороннього чи лівостороннього установлення відносно загальної осі шарніра, на поверхні перехідного сектора жорстко закріплено упор для регулювання кутів розгинання, в проекції отворів на поверхні перехідного сектора нанесені показники кутових значень розгинання, а кількість отворів перехідного сектора на одиницю менша, ніж кількість отворів на верхній ланці. Винахід відноситься до медичної техніки, а саме, до ортопедії, і може бути використаний при лікуванні ушкоджень тазостегнового суглоба. Відомий тазостегновий шарнір американської фірми "HOSMER" [каталог "Hosmer Dorrance Corporation", 16 Edition, 2000], який включає верхню та нижню ланки, шарнірне з'єднані між собою за допомогою горизонтальної осі, яка знаходиться у фронтальній площині. З нижньою ланкою за допомогою двох горизонтальних осей в сагітальній площині, шарнірне зв'язана перехідна ланка. Шарнір забезпечує фіксацію кута згинання величиною 45° та регулювання кута відведення, максимальна величина кута відведення, який встановлюється за допомогою клинового сполучення, становить 25°. Недоліки його полягають в тому, що кут згинання має фіксовану величину, а максимальний кут відведення дорівнює тільки 25°, що обмежує область застосування цього шарніра, наприклад, при достатньо розповсюдженій серед дітей та підлітків хворобі Пертеса кут відведення може досягати 50°. Відомий також тазостегновий шарнір з регулюванням кутів згинання та розгинання американ ської фірми "DURR-FILLAUER" [журнал "Orthotics end Prothetics, vol.39, №4, 1985-86]. Тазостегновий шарнір включає верхню та нижню ланки, шарнірно з'єднані між собою за допомогою горизонтальної осі, упорний підшипник та; жорстко сполучений з нижньою ланкою перехідний сектор керування обмеженням руху з різьбовими отворами. На боковій частині криволінійної пластини нижньої ланки радіально з рівними кутами між суміжними отворами виконано один рядок наскрізних отворів, при цьому кожен наскрізний отвір частково перекриває суміжні отвори. В одному з отворів нижньої ланки встановлено упор для регулювання кута розгинання шарніру. Упор з можливістю переустановки закріплено в отворі за допомогою гвинта. На протилежній стороні нижньої ланки нерухомо закріплений другий упор для обмеження кута згинання в протилежну сторону. Цей тазостегновий шарнір прийнято за прототип. Недоліки його полягають в тому, що в ньому в залежності від установки упора регулюється тільки один кут - розгинання, а жорстке сполучення перехідного сектора та верхньої ланки дозволяє вико (19) UA (11) 77074 (13) (21) 20041008712 (22) 25.10.2004 (24) 16.10.2006 (46) 16.10.2006, Бюл. № 10, 2006 р. (72) Віщенко Харитон Миколайович, Шевченко Станіслав Дмитрович, Петров Володимир Геннадійович, Мікоткіна Тетяна Антонівна, Баєв Павло Олександрович, Півоваров Віктор Володимирович, Маєвський Віталій Сергійович (73) Український науково-дослідний інститут протезування, протезобудування та відновлення працездатності (56) Каталог "Hosmer Dorrance Corporation", 16 Edition, 2000 Журнал "Orthotics end Prothetics", vol. 39, №4, 1985-86 US 5421810, A61F5/00, 06.06.1995 US 6254559, A61F5/00, 03.07.2001 US 4481941, A61F3/00, 13.11.1984 EP 1068845, A61F5/01, 17.01.2001 RU 2183434, A61B17/60, 17/74, 20.06.2002 C2 1 3 77074 4 ристовувати цього шарніру для одностороннього клад, сім наскрізних різьбових отворів 6 з рівними ортезування: правостороннього чи лівосторонньокутами між суміжними отворами, радіальне розго. Крім того ускладнена переустановка та контміщених відносно загального центра повороту шароль кутів регулювання діапазону розгинання шарніра в сагітальній площині. В одному із різьбових рніру через необхідність використання допоміжних отворів встановлено гвинтовий циліндричний упор засобів контролю при правосторонньому чи лівос7. Між нижньою ланкою 2 та верхньою ланкою 1 з торонньому ортезуванні. можливістю повороту навколо загальної осі цих Технічною задачею винаходу являється розланок, зліва чи справа відносно загальної осі тазоширення можливостей регулювання кутів згинанстегнового шарніру в залежності від лівостороння-розгинання тазостегнового шарніру для правонього чи правостороннього ортезування встановстороннього чи лівостороннього ортезування та лено перехідний сектор 8 з жорстко закріпленим спрощення і прискорення встановлення необхідна його поверхні упором 9. На поверхні перехідноних кутів регулювання діапазону розгинання тазого сектора 8 радіальне виконані наскрізні отвори стегнового шарніру. 10, з рівними кутами між суміжними отворами. Ця задача вирішена тим, що в тазостегновому Кількість їх, наприклад шість, на одиницю менша шарнірі, який включає верхню та нижню дисковидніж вибрана кількість отворів на верхній ланці 1. ні ланки сполучені між собою віссю з підшипником, Центри отворів 10 знаходяться на описаному колі встановлений між ними перехідний сектор; отвори, такого ж радіусу, що і центри різьбових отворів 6. виконані на верхній ланці та на перехідному секДля запобігання взаємного повороту перехідного торі радіальне з рівними проміжками між ними; в сектора 8 та верхньої ланки 1 в отвори встановлеотворах з можливістю переустановки встановлено но фіксатор 11 кутових переміщень виконаний у фіксатор кутових переміщень, перехідну ланку з вигляді гвинта. До верхньої ланки 1 за допомогою упорним гвинтом приєднану до верхньої ланки, осі 12 приєднано перехідну ланку 13, в наскрізновідмінністю є те, що перехідний сектор встановлему різьбовому отворі якої встановлено упорний но з можливістю кутових переміщень відносно гвинт 14, який фіксується від повороту стопорним верхньої ланки та з можливістю правосторонньої гвинтом 15. Нижній округлий торець упорного гвичи лівосторонньої установки відносно загальної осі нта 14 контактує з верхнім боковим торцем верхшарніру, на поверхні перехідного сектора жорстко ньої ланки 1. В проекції отворів 10 на поверхні закріплено упор для регулювання кутів розгинанперехідного сектора 8 нанесені показники 16 кутів ня, в проекції отворів на поверхні перехідного секрегулювання розгинання у вибраному діапазоні тора нанесені показники кутових значень розгирухів ортопедичного шарніру. нання; а кількість отворів перехідного сектора на Тазостегновий шарнір працює наступним чиодиницю менша ніж кількість отворів на верхній ном. ланці. У вихідному положенні в сагітальній площині Виконання перехідного сектора з упором та з поздовжні осі нижньої, верхньої та перехідної лананесеними в проекції отворів показниками кутонок 1, 2, 13 відповідно, які зафіксовані упором 9 та вих значень розгинання на його поверхні, встановциліндричним упором 7, співпадають та знахоленого з можливістю кутових переміщень відносно дяться на загальній вертикальній осі ланок. У верхньої ланки, та правосторонньої чи лівостофронтальній площині повздовжні осі верхньої ланронньої установки відносно загальної осі шарніру ки 1 та перехідної ланки 13, паралельно яким роздозволяє спростити та підвищити оперативність ташована повздовжня вісь нижньої ланки 2, також процесу вибору та контролю діапазону кутових співпадають та знаходяться на загальній вертикапереміщень при регулюванні кутів розгинання як льній осі, при цьому упорний гвинт 14 розміщено в при правосторонньому, так і при лівосторонньому верхній частині різьбового отвору перехідної ланортезуванні. Різниця кількості отворів перехідного ки 13. сектора та верхньої ланки на одиницю дозволяє Обмеження кута розгинання при правосторонрозширити діапазон дискретності при встановленньому ортезуванні проводять наступним чином. ні кутів розгинання тазостегнового шарніру за раПоворотом перехідного сектора 8 відносно верххунок можливості установки менших кутів регулюньої ланки 1 по часовій стрілці до співпадання їх вання. суміжних отворів 6, 10 здійснюють їх переміщення Суть винаходу пояснюється кресленням, на відносно вихідного положення на кут рівний - = . якому показано: Для цього вибирають потрібні показники 16 знаФіг.1 - загальний вигляд шарніру при правосчення кутів, нанесені в проекції отворів перехідноторонньому ортезуванні; го сектора, наприклад, 4°. Фіксують цей кут з доФіг.2 - загальний вигляд шарніру при лівостопомогою упора 9. При любому наступному ронньому ортезуванні; повороті перехідного сектора 8 відносно верхньої Фіг.3 - загальний вигляд шарніру (вигляд зболанки 1 до співпадання суміжних отворів, упор 9 ку); здійснює дискретні кутові переміщення на встаноФіг.4 - розріз по А-А; влений кут рівний 4°. При зменшенні кута або Фіг.5 - розріз по Б-Б. при збільшенні кута можливо отримувати кут Тазостегновий шарнір включає верхню та ниповороту упора 9 1°. Для практичного викорисжню ланки 1,2 відповідно, шарнірно з'єднані між танні шарніру достатньо, щоб величина дискретсобою за допомогою осі 3 та гвинта 4. Між нижного кутового переміщення дорівнювала 4°. Куньою ланкою 2 та віссю 3 встановлено підшипник тові переміщення упора 9 перехідного сектора 8 5. На правій та лівій частинах дисковидної щоки забезпечуються у вибраному діапазоні 0-20° від верхньої ланки 1 симетрично виконано, напривихідного положення з вибраною дискретністю. 5 77074 6 При необхідності діапазон кутових переміщень медичним показанням кути згинання та відведення може бути збільшений до 30°. встановлюють наступним чином: кут згинання Обмеження кута розгинання при лівостороншляхом загвинчування циліндричного упору 7 у ньому ортезуванні встановлюється таким же чивідповідний різьбовий отвір 6; кут відведення ном, але шляхом повороту перехідного сектора 8 шляхом загвинчування чи відгвинчування упорного відносно верхньої ланки 1 проти часової стрілки. гвинта 14 з послідовною його фіксацією стопорним Обмеження кута згинання встановлюється гвинтом 15. шляхом переміщення циліндричного упору 7 та Таким чином, ця конструкція тазостегнового фіксації його у відповідному різьбовому отворі 6. шарніру дозволяє оперативно, з більшою точністю Регулювання кута відведення здійснюється проводити процес вибору та контролю діапазону шляхом переміщення упорного гвинта 14 вподовж кутових переміщень при регулюванні кутів розгирізьбового отвору перехідної ланки 13. Через те, нання як при правосторонньому, так і при лівостощо нижній округлий торець упорного гвинта 14 ронньому ортезуванні, падвищити точність устаконтактує з верхнім боковим торцем верхньої ланновки та розширити діапазон дискретності при ки 1, верхня ланка 1 та шарнірно зв'язана з нею встановленні кутів розгинання тазостегнового шанижня ланка 2, повертаються відносно осі 12 на рніру за рахунок різниці в кількості отворів в перекут до 50°. хідному секторі та на верхній ланці та, отже, дає Тазостегновий шарнір використовують наступможливість установки менших кутів регулювання. ним чином. Врахувати індивідуальні можливості кутових пеПри лікуванні захворювань тазостегнового суреміщень в тазостегновому шарнірі при тяжких глоба, наприклад, при захворюванні на хворобу патологіях в тазостегновому суглобі, наприклад, Пертеса та обмеженні кута розгинання стегна, при хворобі Пертеса, дисплазії тазостегнового наприклад до 12°, перехідний сектор 8 заздалегідь суглобу, юнацькому епіфізіолізі, артрозо-артриті повертають на цей кут до співпадання його нарізної етіології та ін.. Використання перехідної скрізного отвору 10, який промаркований цифрою ланки з упорним гвинтом, приєднаної до верхньої "12", з відповідним різьбовим отвором 6 верхньої ланки, дозволяє забезпечити необхідний кут відланки. В цьому положенні перехідний сектор 8 від ведення в тазостегновому шарнірі та надійність взаємного повороту відносно верхньої ланки 1 фіксації вибраного діапазону кутів руху ланок тафіксують з допомогою фіксатора 11. Необхідні по зостегнового шарніру. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Hip hinge

Автори англійською

Vischenko Kharyton Mykolaiovych, Shevchenko Stanislav Dmytrovych, Petrov Volodymyr Hennadiiovych, Mikotkina Tetiana Antonivna, Baiev Pavlo Oleksandrovych, Pivovarov Viktor Volodymyrovych, Maievskyi Vitalii Serhiovych

Назва патенту російською

Тазобедренный шарнир

Автори російською

Вищенко Харитон Николаевич, Шевченко Станислав Дмитриевич, Петров Владимир Геннадиевич, Микоткина Татьяна Антоновна, Баев Павел Александрович, Пивоваров Виктор Владимирович, Маевский Виталий Сергеевич

МПК / Мітки

МПК: A61F 5/01

Мітки: шарнір, тазостегновий
