Віброекструдер для змішування фібробетонних сумішей

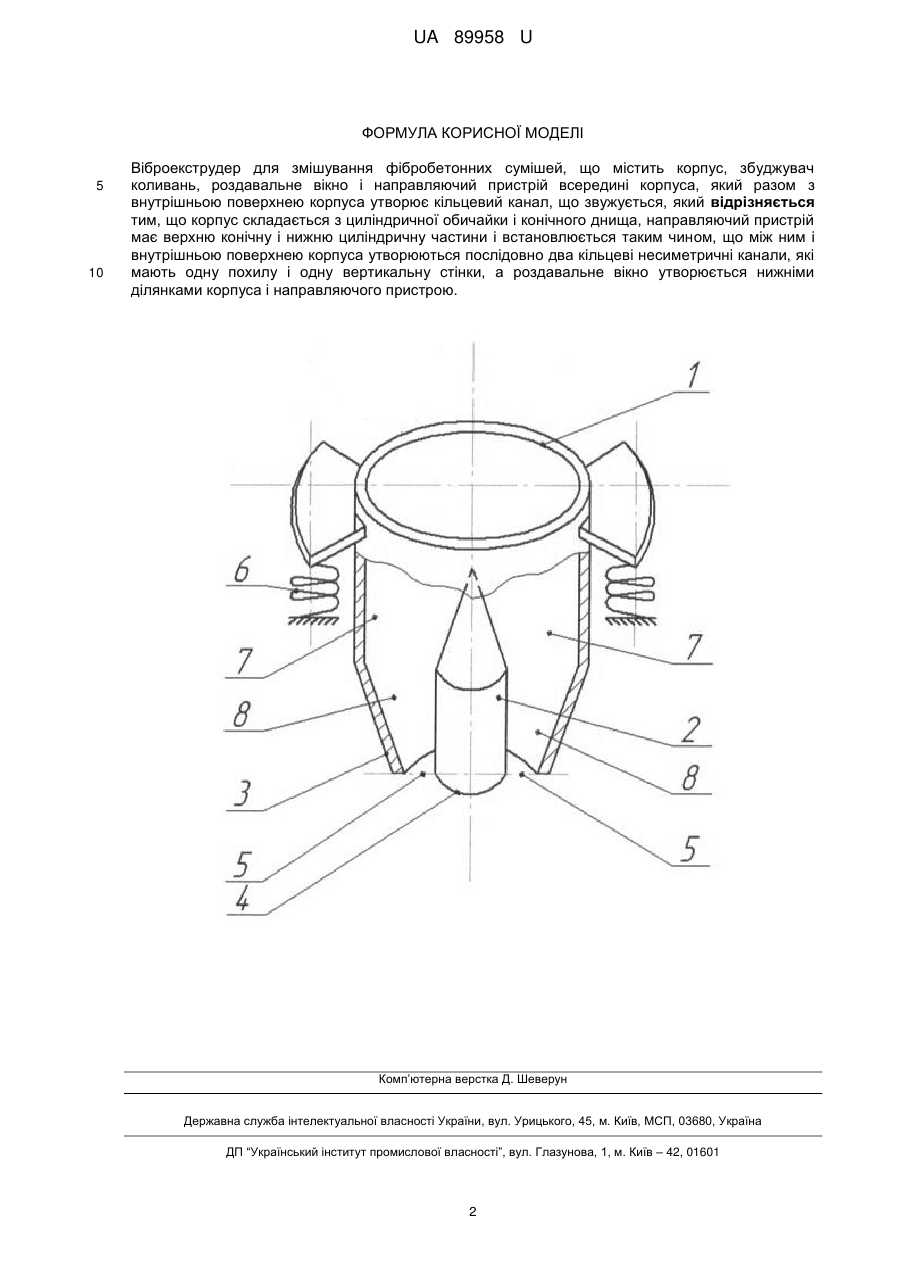

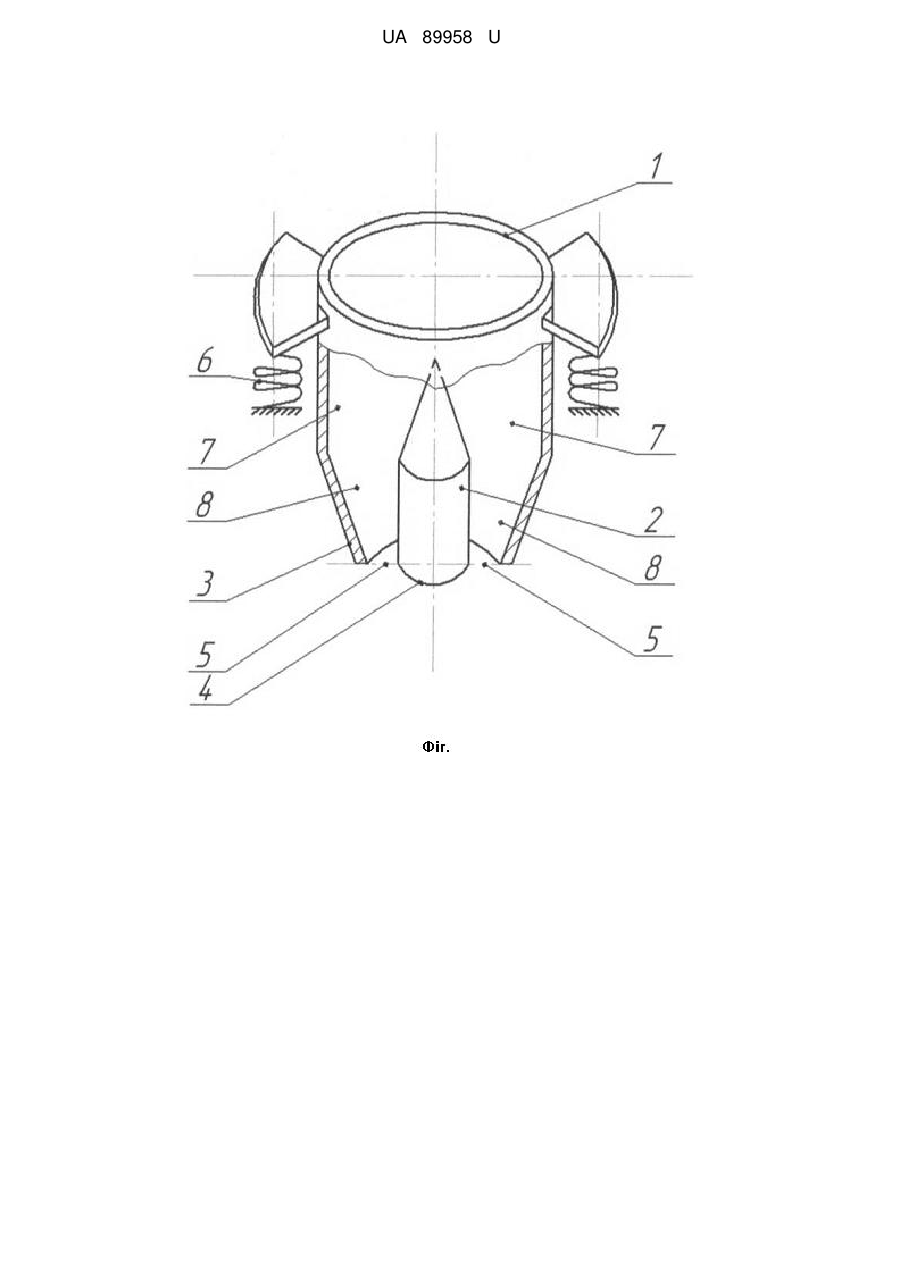

Реферат: Віброекструдер для змішування фібробетонних сумішей містить корпус, збуджувач коливань, роздавальне вікно і направляючий пристрій всередині корпуса, який разом з внутрішньою поверхнею корпуса утворює кільцевий канал, що звужується. Корпус складається з циліндричної обичайки і конічного днища, направляючий пристрій має верхню конічну і нижню циліндричну частини і встановлюється таким чином, що між ним і внутрішньою поверхнею корпуса утворюються послідовно два кільцеві несиметричні канали, які мають одну похилу і одну вертикальну стінки, а роздавальне вікно утворюється нижніми ділянками корпуса і направляючого пристрою. UA 89958 U (54) ВІБРОЕКСТРУДЕР ДЛЯ ЗМІШУВАННЯ ФІБРОБЕТОННИХ СУМІШЕЙ UA 89958 U UA 89958 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до виробництва будівельних матеріалів, зокрема до виробництва виробів з будівельних сумішей і, в першу чергу, з фібробетону. Відомий віброекструдер для подавання бетонних сумішей у форму, що містить бункер з похилими плоскими стінками, які своїми нижніми ділянками утворюють роздавальне вікно, щонайменше два направляючі пристрої у вигляді пари з'єднаних між собою вершинами похилих перегородок, а одна з пар похилих перегородок в її нижній частині споряджена горизонтальною перегородкою, на якій закріплено збуджувач коливань [Патент України на корисну модель № 26911, МПК (2006) В28В13/00, заявл. 31.05.2007, опубл. 10.10. 2007]. Недолік зазначеної конструкції - відносно велика площа збіжних плоских каналів для змішування компонентів суміші, які утворюються направляючими пристроями і стінками бункера, а отже і висока металоємність конструкції. Найбільш близьким за технічною суттю до пропонованого технічного рішення є віброекструдер для змішання бетонних сумішей, що містить бункер у вигляді перевернутого зрізаного конуса, стінки якого своїми нижніми ділянками утворюють роздавальне вікно, збуджувач коливань і щонайменше два направляючі пристрої у вигляді конусів всередині бункера [Патент України на корисну модель № 41539, МПК (2009) В28В13/00, заявл. 25.12.2008, опубл. 25.05.2009]. На відміну від аналога, що розглянуто, цей пристрій характеризується меншою металоємністю. У той же час зазначена конструкція забезпечує невисоку однорідність фібробетонної суміші, а отже - і невисоку якість продукції через те, що ламінарне конвективне змішування здійснюється в симетричних каналах, які звужуються. В основу корисної моделі поставлено задачу вдосконалення віброекструдера для змішування фібробетонних сумішей, в якому його нове конструктивне виконання забезпечує кращу якість змішування у всьому об'ємі суміші. Поставлена задача вирішується тим, що у віброекструдері для змішування фібробетонних сумішей, що містить корпус, збуджувач коливань, роздавальне вікно і направляючий пристрій всередині корпуса, який разом з внутрішньою поверхнею корпуса утворює кільцевий канал, що звужується, згідно з пропонованою корисною моделлю, новим є те, що корпус складається з циліндричної обичайки і конічного днища, направляючий пристрій має верхню конічну і нижню циліндричну частини і встановлюється таким чином, що між ним і внутрішньою поверхнею корпуса утворюються послідовно два кільцеві несиметричні канали, які мають одну похилу і одну вертикальну стінки, а роздавальне вікно утворюється нижніми ділянками корпуса і направляючого пристрою. Виконання віброекструдера із зазначеними відмітними ознаками дозволяє здійснювати процес ламінарного конвективного змішування у несиметричних кільцевих каналах, а отже і забезпечує найкращу якість змішування у всьому об'ємі суміші, за рахунок чого покращується її однорідність і якість виробів. Крім того, на відміну від прототипу, у запропонованому віброекструдері при наявності тільки одного направляючого пристрою утворюються два різних кільцевих канали. Суть корисної моделі пояснюється кресленням, на якому зображений віброекструдер, що пропонується. Віброекструдер для змішування фібробетонних сумішей містить корпус 1, який складається з циліндричної обичайки і конічного днища, змонтований всередині корпуса 1 і жорстко закріплений до нього направляючий пристрій 2, який має верхню конічну і нижню циліндричну частини. Корпус 1 і направляючий пристрій 2 своїми нижніми ділянками 3 і 4 утворюють кільцеве роздавальне вікно 5. До корпуса 1 жорстко закріплений збуджувач коливань (на кресленні умовно не показаний), а сам корпус 1 встановлений на пружних зв'язках 6. Направляючий пристрій 2 встановлюється таким чином, що між ним і внутрішньою поверхнею корпуса 1 утворюються послідовно два кільцеві несиметричні канали 7 і 8, які мають одну похилу і одну вертикальну стінки (кресл.). Пристрій працює наступним чином. У верхню частину корпуса 1 завантажують бетонну суміш з фібрами і вмикають збуджувач коливань, після чого внаслідок коливань, які передаються від збуджувача коливань до стінок корпуса 1 і направляючого пристрою 2, фібробетонна суміш в корпусі 1 розріджується і перетікає по каналах 7 і 8, які утворюються між стінками корпуса 1 і направляючим пристроєм 2, в напрямку роздавального вікна 5, одночасно перемішуючись за рахунок зсувних деформацій. Виходячи з роздавального вікна 5, фібробетонна суміш подається у формуючий віброекструдер. Пропонована конструкція забезпечує якісне змішування у всьому об'ємі суміші за рахунок несиметричного зсувного плину фібробетону в каналах віброекструдера і, відповідно, при цьому покращується однорідність і якість виробів, виготовлених з цієї суміші. 1 UA 89958 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Віброекструдер для змішування фібробетонних сумішей, що містить корпус, збуджувач коливань, роздавальне вікно і направляючий пристрій всередині корпуса, який разом з внутрішньою поверхнею корпуса утворює кільцевий канал, що звужується, який відрізняється тим, що корпус складається з циліндричної обичайки і конічного днища, направляючий пристрій має верхню конічну і нижню циліндричну частини і встановлюється таким чином, що між ним і внутрішньою поверхнею корпуса утворюються послідовно два кільцеві несиметричні канали, які мають одну похилу і одну вертикальну стінки, а роздавальне вікно утворюється нижніми ділянками корпуса і направляючого пристрою. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
