Пристрій для диференціального захисту силового трансформатора

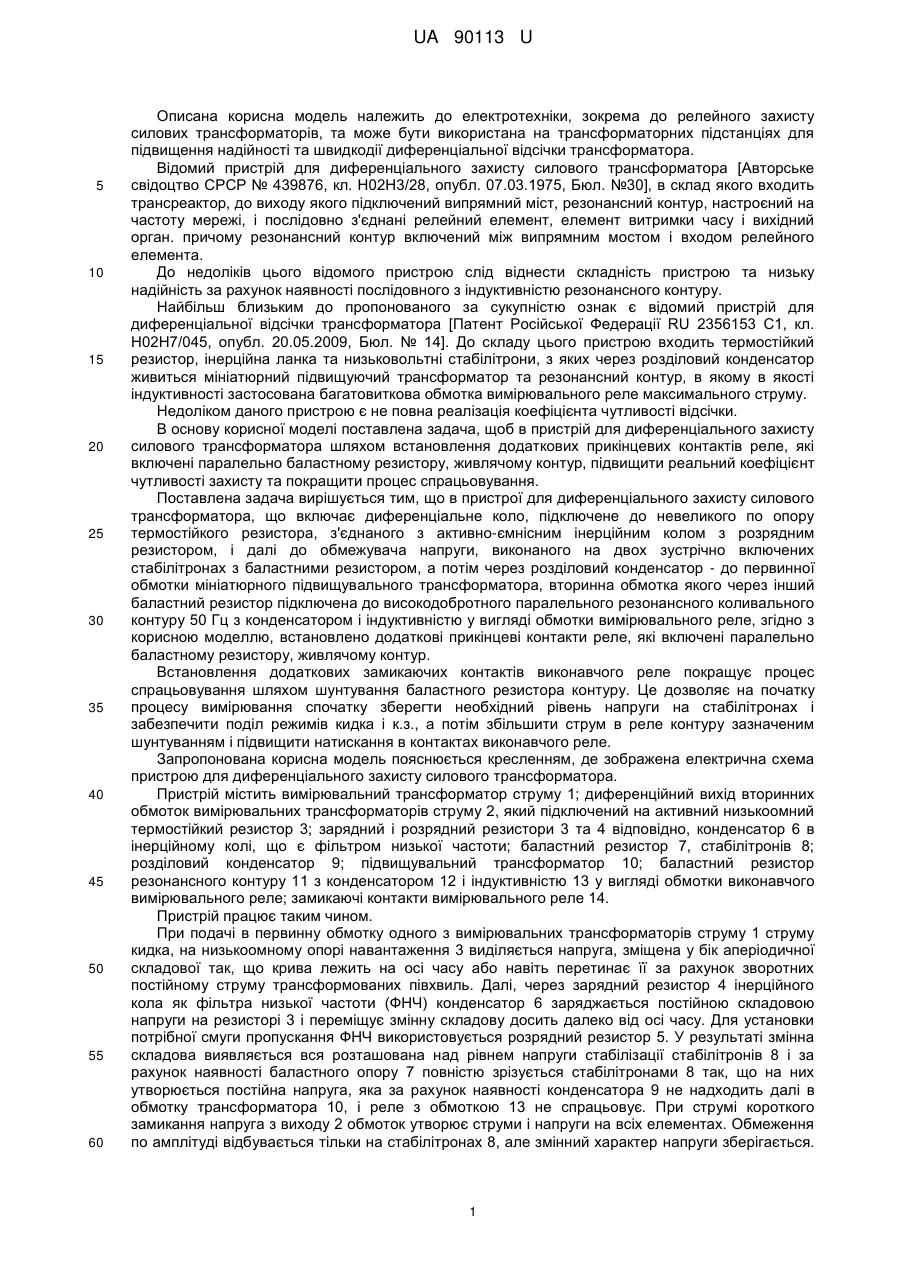

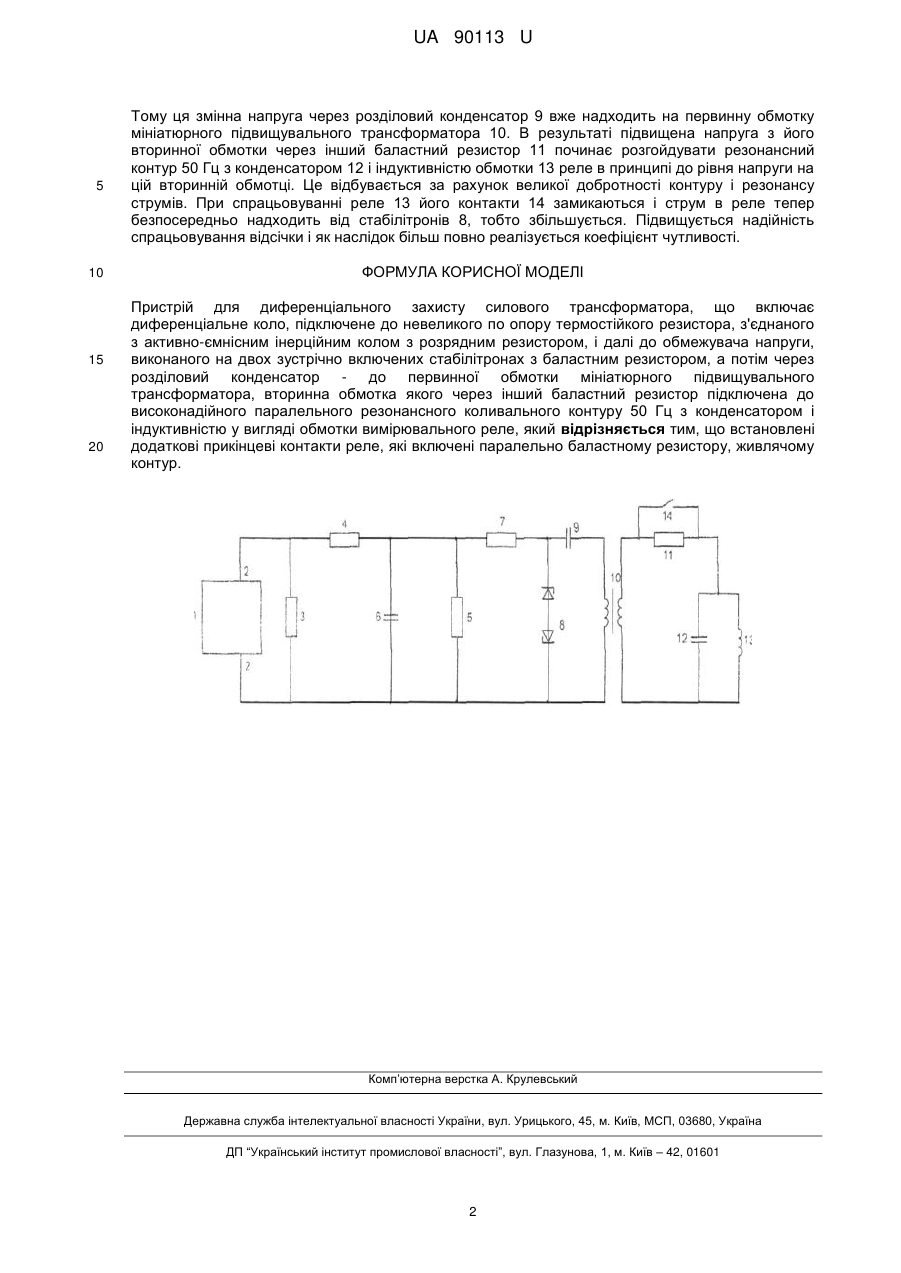

Реферат: UA 90113 U UA 90113 U 5 10 15 20 25 30 35 40 45 50 55 60 Описана корисна модель належить до електротехніки, зокрема до релейного захисту силових трансформаторів, та може бути використана на трансформаторних підстанціях для підвищення надійності та швидкодії диференціальної відсічки трансформатора. Відомий пристрій для диференціального захисту силового трансформатора [Авторське свідоцтво СPCΡ № 439876, кл. Н02Н3/28, опубл. 07.03.1975, Бюл. №30], в склад якого входить трансреактор, до виходу якого підключений випрямний міст, резонансний контур, настроєний на частоту мережі, і послідовно з'єднані релейний елемент, елемент витримки часу і вихідний орган. причому резонансний контур включений між випрямним мостом і входом релейного елемента. До недоліків цього відомого пристрою слід віднести складність пристрою та низьку надійність за рахунок наявності послідовного з індуктивністю резонансного контуру. Найбільш близьким до пропонованого за сукупністю ознак є відомий пристрій для диференціальної відсічки трансформатора [Патент Російської Федерації RU 2356153 С1, кл. Н02Н7/045, опубл. 20.05.2009, Бюл. № 14]. До складу цього пристрою входить термостійкий резистор, інерційна ланка та низьковольтні стабілітрони, з яких через розділовий конденсатор живиться мініатюрний підвищуючий трансформатор та резонансний контур, в якому в якості індуктивності застосована багатовиткова обмотка вимірювального реле максимального струму. Недоліком даного пристрою є не повна реалізація коефіцієнта чутливості відсічки. В основу корисної моделі поставлена задача, щоб в пристрій для диференціального захисту силового трансформатора шляхом встановлення додаткових прикінцевих контактів реле, які включені паралельно баластному резистору, живлячому контур, підвищити реальний коефіцієнт чутливості захисту та покращити процес спрацьовування. Поставлена задача вирішується тим, що в пристрої для диференціального захисту силового трансформатора, що включає диференціальне коло, підключене до невеликого по опору термостійкого резистора, з'єднаного з активно-ємнісним інерційним колом з розрядним резистором, і далі до обмежувача напруги, виконаного на двох зустрічно включених стабілітронах з баластними резистором, а потім через розділовий конденсатор - до первинної обмотки мініатюрного підвищувального трансформатора, вторинна обмотка якого через інший баластний резистор підключена до високодобротного паралельного резонансного коливального контуру 50 Гц з конденсатором і індуктивністю у вигляді обмотки вимірювального реле, згідно з корисною моделлю, встановлено додаткові прикінцеві контакти реле, які включені паралельно баластному резистору, живлячому контур. Встановлення додаткових замикаючих контактів виконавчого реле покращує процес спрацьовування шляхом шунтування баластного резистора контуру. Це дозволяє на початку процесу вимірювання спочатку зберегти необхідний рівень напруги на стабілітронах і забезпечити поділ режимів кидка і к.з., а потім збільшити струм в реле контуру зазначеним шунтуванням і підвищити натискання в контактах виконавчого реле. Запропонована корисна модель пояснюється кресленням, де зображена електрична схема пристрою для диференціального захисту силового трансформатора. Пристрій містить вимірювальний трансформатор струму 1; диференційний вихід вторинних обмоток вимірювальних трансформаторів струму 2, який підключений на активний низькоомний термостійкий резистор 3; зарядний і розрядний резистори 3 та 4 відповідно, конденсатор 6 в інерційному колі, що є фільтром низької частоти; баластний резистор 7, стабілітронів 8; розділовий конденсатор 9; підвищувальний трансформатор 10; баластний резистор резонансного контуру 11 з конденсатором 12 і індуктивністю 13 у вигляді обмотки виконавчого вимірювального реле; замикаючі контакти вимірювального реле 14. Пристрій працює таким чином. При подачі в первинну обмотку одного з вимірювальних трансформаторів струму 1 струму кидка, на низькоомному опорі навантаження 3 виділяється напруга, зміщена у бік аперіодичної складової так, що крива лежить на осі часу або навіть перетинає її за рахунок зворотних постійному струму трансформованих півхвиль. Далі, через зарядний резистор 4 інерційного кола як фільтра низької частоти (ФНЧ) конденсатор 6 заряджається постійною складовою напруги на резисторі 3 і переміщує змінну складову досить далеко від осі часу. Для установки потрібної смуги пропускання ФНЧ використовується розрядний резистор 5. У результаті змінна складова виявляється вся розташована над рівнем напруги стабілізації стабілітронів 8 і за рахунок наявності баластного опору 7 повністю зрізується стабілітронами 8 так, що на них утворюється постійна напруга, яка за рахунок наявності конденсатора 9 не надходить далі в обмотку трансформатора 10, і реле з обмоткою 13 не спрацьовує. При струмі короткого замикання напруга з виходу 2 обмоток утворює струми і напруги на всіх елементах. Обмеження по амплітуді відбувається тільки на стабілітронах 8, але змінний характер напруги зберігається. 1 UA 90113 U 5 10 15 20 Тому ця змінна напруга через розділовий конденсатор 9 вже надходить на первинну обмотку мініатюрного підвищувального трансформатора 10. В результаті підвищена напруга з його вторинної обмотки через інший баластний резистор 11 починає розгойдувати резонансний контур 50 Гц з конденсатором 12 і індуктивністю обмотки 13 реле в принципі до рівня напруги на цій вторинній обмотці. Це відбувається за рахунок великої добротності контуру і резонансу струмів. При спрацьовуванні реле 13 його контакти 14 замикаються і струм в реле тепер безпосередньо надходить від стабілітронів 8, тобто збільшується. Підвищується надійність спрацьовування відсічки і як наслідок більш повно реалізується коефіцієнт чутливості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для диференціального захисту силового трансформатора, що включає диференціальне коло, підключене до невеликого по опору термостійкого резистора, з'єднаного з активно-ємнісним інерційним колом з розрядним резистором, і далі до обмежувача напруги, виконаного на двох зустрічно включених стабілітронах з баластним резистором, а потім через розділовий конденсатор - до первинної обмотки мініатюрного підвищувального трансформатора, вторинна обмотка якого через інший баластний резистор підключена до високонадійного паралельного резонансного коливального контуру 50 Гц з конденсатором і індуктивністю у вигляді обмотки вимірювального реле, який відрізняється тим, що встановлені додаткові прикінцеві контакти реле, які включені паралельно баластному резистору, живлячому контур. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
