Електричний чайник з wi-fi керуванням

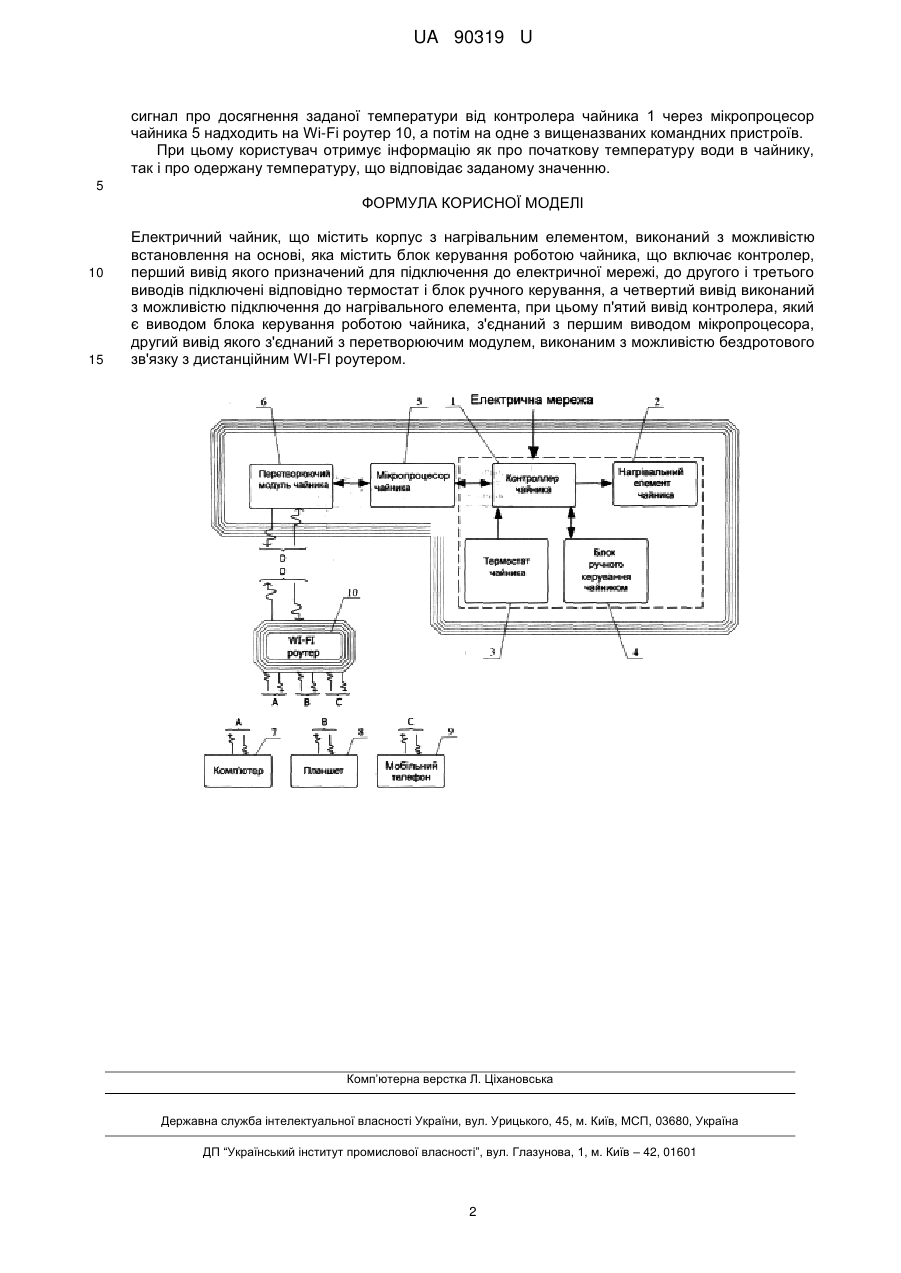

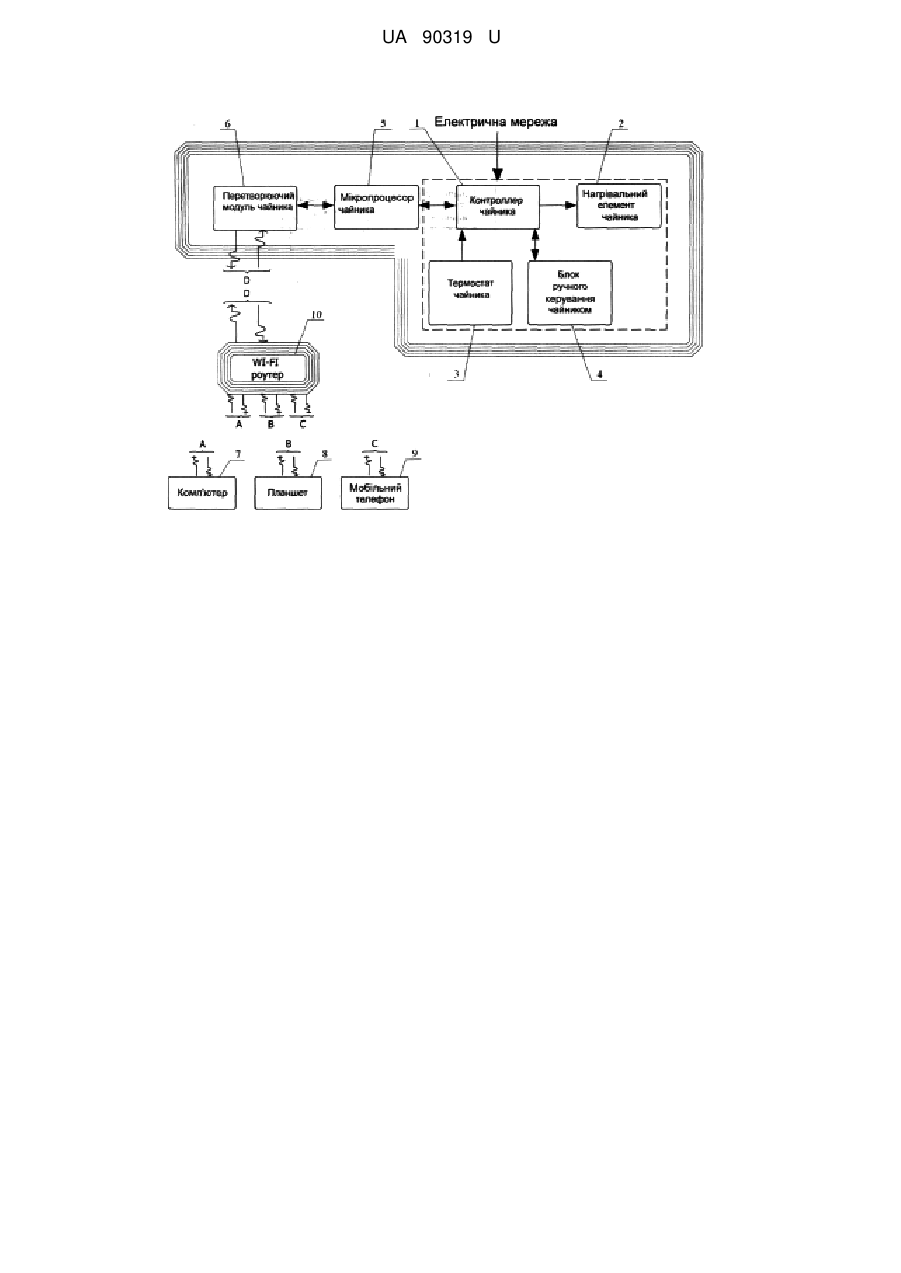

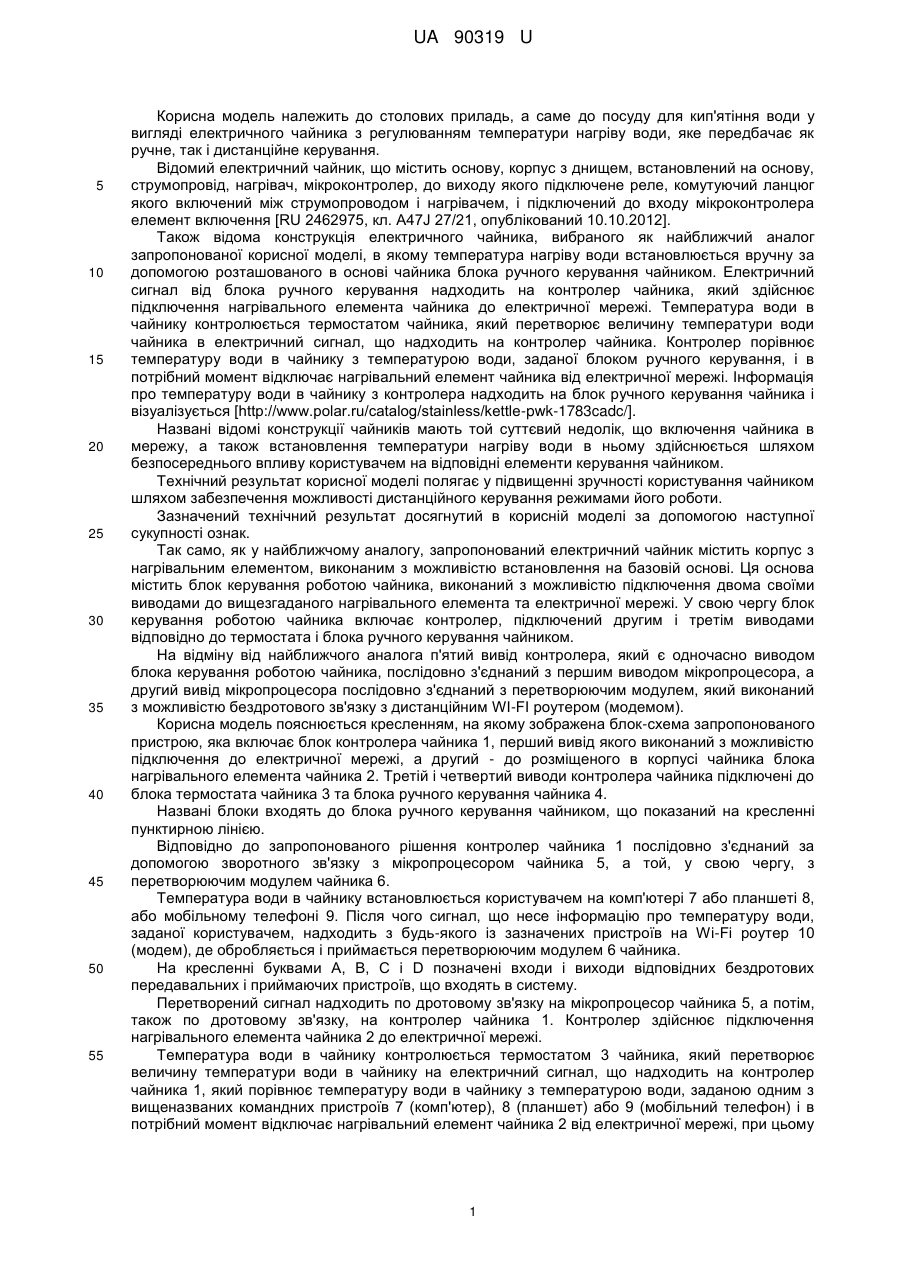

Реферат: Електричний чайник містить корпус з нагрівальним елементом, виконаний з можливістю встановлення на основі, яка містить блок керування роботою чайника. Блок керування включає контролер, перший вивід якого призначений для підключення до електричної мережі, до другого і третього виводів підключені відповідно термостат і блок ручного керування. Четвертий вивід виконаний з можливістю підключення до нагрівального елемента, а п'ятий вивід контролера, який є виводом блока керування роботою чайника, з'єднаний з першим виводом мікропроцесора, другий вивід якого з'єднаний з перетворюючим модулем, виконаним з можливістю бездротового зв'язку з дистанційним WI-FI роутером. UA 90319 U (33) Код держави-учасниці RU UA 90319 U UA 90319 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до столових приладь, а саме до посуду для кип'ятіння води у вигляді електричного чайника з регулюванням температури нагріву води, яке передбачає як ручне, так і дистанційне керування. Відомий електричний чайник, що містить основу, корпус з днищем, встановлений на основу, струмопровід, нагрівач, мікроконтролер, до виходу якого підключене реле, комутуючий ланцюг якого включений між струмопроводом і нагрівачем, і підключений до входу мікроконтролера елемент включення [RU 2462975, кл. A47J 27/21, опублікований 10.10.2012]. Також відома конструкція електричного чайника, вибраного як найближчий аналог запропонованої корисної моделі, в якому температура нагріву води встановлюється вручну за допомогою розташованого в основі чайника блока ручного керування чайником. Електричний сигнал від блока ручного керування надходить на контролер чайника, який здійснює підключення нагрівального елемента чайника до електричної мережі. Температура води в чайнику контролюється термостатом чайника, який перетворює величину температури води чайника в електричний сигнал, що надходить на контролер чайника. Контролер порівнює температуру води в чайнику з температурою води, заданої блоком ручного керування, і в потрібний момент відключає нагрівальний елемент чайника від електричної мережі. Інформація про температуру води в чайнику з контролера надходить на блок ручного керування чайника і візуалізується [http://www.polar.ru/catalog/stainless/kettle-pwk-1783cadc/]. Названі відомі конструкції чайників мають той суттєвий недолік, що включення чайника в мережу, а також встановлення температури нагріву води в ньому здійснюється шляхом безпосереднього впливу користувачем на відповідні елементи керування чайником. Технічний результат корисної моделі полягає у підвищенні зручності користування чайником шляхом забезпечення можливості дистанційного керування режимами його роботи. Зазначений технічний результат досягнутий в корисній моделі за допомогою наступної сукупності ознак. Так само, як у найближчому аналогу, запропонований електричний чайник містить корпус з нагрівальним елементом, виконаним з можливістю встановлення на базовій основі. Ця основа містить блок керування роботою чайника, виконаний з можливістю підключення двома своїми виводами до вищезгаданого нагрівального елемента та електричної мережі. У свою чергу блок керування роботою чайника включає контролер, підключений другим і третім виводами відповідно до термостата і блока ручного керування чайником. На відміну від найближчого аналога п'ятий вивід контролера, який є одночасно виводом блока керування роботою чайника, послідовно з'єднаний з першим виводом мікропроцесора, а другий вивід мікропроцесора послідовно з'єднаний з перетворюючим модулем, який виконаний з можливістю бездротового зв'язку з дистанційним WI-FI роутером (модемом). Корисна модель пояснюється кресленням, на якому зображена блок-схема запропонованого пристрою, яка включає блок контролера чайника 1, перший вивід якого виконаний з можливістю підключення до електричної мережі, а другий - до розміщеного в корпусі чайника блока нагрівального елемента чайника 2. Третій і четвертий виводи контролера чайника підключені до блока термостата чайника 3 та блока ручного керування чайника 4. Названі блоки входять до блока ручного керування чайником, що показаний на кресленні пунктирною лінією. Відповідно до запропонованого рішення контролер чайника 1 послідовно з'єднаний за допомогою зворотного зв'язку з мікропроцесором чайника 5, а той, у свою чергу, з перетворюючим модулем чайника 6. Температура води в чайнику встановлюється користувачем на комп'ютері 7 або планшеті 8, або мобільному телефоні 9. Після чого сигнал, що несе інформацію про температуру води, заданої користувачем, надходить з будь-якого із зазначених пристроїв на Wi-Fi роутер 10 (модем), де обробляється і приймається перетворюючим модулем 6 чайника. На кресленні буквами А, В, С і D позначені входи і виходи відповідних бездротових передавальних і приймаючих пристроїв, що входять в систему. Перетворений сигнал надходить по дротовому зв'язку на мікропроцесор чайника 5, а потім, також по дротовому зв'язку, на контролер чайника 1. Контролер здійснює підключення нагрівального елемента чайника 2 до електричної мережі. Температура води в чайнику контролюється термостатом 3 чайника, який перетворює величину температури води в чайнику на електричний сигнал, що надходить на контролер чайника 1, який порівнює температуру води в чайнику з температурою води, заданою одним з вищеназваних командних пристроїв 7 (комп'ютер), 8 (планшет) або 9 (мобільний телефон) і в потрібний момент відключає нагрівальний елемент чайника 2 від електричної мережі, при цьому 1 UA 90319 U сигнал про досягнення заданої температури від контролера чайника 1 через мікропроцесор чайника 5 надходить на Wi-Fi роутер 10, а потім на одне з вищеназваних командних пристроїв. При цьому користувач отримує інформацію як про початкову температуру води в чайнику, так і про одержану температуру, що відповідає заданому значенню. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Електричний чайник, що містить корпус з нагрівальним елементом, виконаний з можливістю встановлення на основі, яка містить блок керування роботою чайника, що включає контролер, перший вивід якого призначений для підключення до електричної мережі, до другого і третього виводів підключені відповідно термостат і блок ручного керування, а четвертий вивід виконаний з можливістю підключення до нагрівального елемента, при цьому п'ятий вивід контролера, який є виводом блока керування роботою чайника, з'єднаний з першим виводом мікропроцесора, другий вивід якого з'єднаний з перетворюючим модулем, виконаним з можливістю бездротового зв'язку з дистанційним WI-FI роутером. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
