Чайник

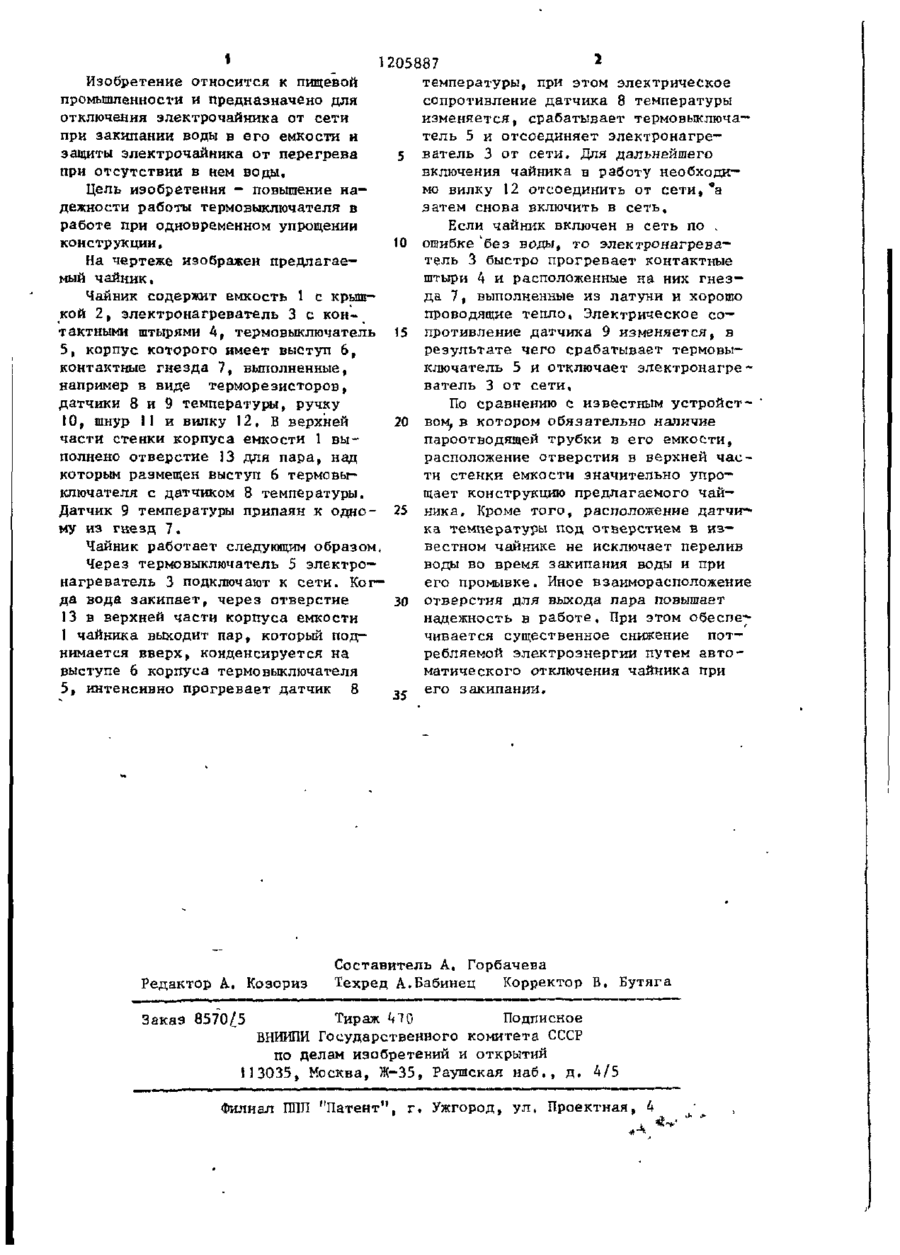

ЧАЙНИК, содержащий емкость с отверстием в стенке для пара, электронагреватель и термовыключ^тель с датчиком температуры, о т л и ч а ющий с я тем, что, с целью повышения надежности термовыключателя в работе при одновременном упрощении конструкции отверстие расположено в верхней части с іенки емкости, а датчик температуры расположен над ним. а & сл 00 00 W= 12 1 2 205887 Изобретение относится к пищевой температуры, при этом электрическое промышленности и предназначено для сопротивление датчика 8 температуры отключения электрочайника от сети изменяется, срабатывает термовыключа— при закипании воды в его емкости и тель 5 и отсоединяет электронагрезащиты электрочайника от перегрева 5 ватель 3 от сети. Для дальнейшего при отсутствии в нем воды. включения чайника в работу необходимо вилку 12 отсоединить от сети, "а Цель изобретения - повышение назатем снова включить в сеть. дежности работы термовыключателя в работе при одновременном упрощении Если чайник включен в сеть по , конструкции. 10 ошибке без воды, то электронагреваНа чертеже изображен предлагаетель 3 быстро прогревает контактные мый чайник. штыри 4 и расположенные на них гнезда 7, выполненные из латуни и хорошо Чайник содержит емкость I с крышпроводящие тепло. Электрическое со— кой 2, электронагреватель 3 с контактными штырями 4, термовыключатель 15 противление датчика 9 изменяется, в 5, корпус которого имеет выступ 6, результате чего срабатывает термовыконтактные гнезда 7, выполненные, ключатель 5 и отключает электронагре~ например в виде терморезисторов, ватель 3 от сети. датчики 8 и 9 температуры, ручку По сравнению с известным устройст10, шнур 11 и вилку 12, В верхней 20 вом, в котором обязательно наличие части стенки корпуса емкости 1 выпароотводящей трубки в его емкости, полнено отверстие ]3 для пара, над расположение отверстия в верхней часкоторым размещен выступ 6 термовыти стенки емкости значительно упроключателя с датчиком 8 температуры. щает конструкцию предлагаемого чай— Датчик 9 температуры припаян к одно- 25 ника. Кроме того, расположение датчиму из гнезд 7, ка температуры под отверстием в известном чайнике не исключает перелив Чайник работает следующим образом. воды во время закипания воды и при Через термовыключатель 5 электроего промывке. Иное взаиморасположение нагреватель 3 подключают к сети. Когда вода закипает, через отверстие 30 отверстия для выхода пара повышает 13 в верхней части корпуса емкости надежность в работе. При этом обеспе1 чайника выходит пар, который подчивается существенное снижение потнимается вверх, конденсируется на ребляемой электроэнергии путем автовыступе 6 корпуса термовыключателя матического отключения чайника при 5, интенсивно прогревает датчик 8 „ его закипании. Редактор А, Козориз Составитель А. Горбачева Техред А.Бабинец Корректор В. Бутяга Заказ 8570^5 Тираж П О Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
