Чайник

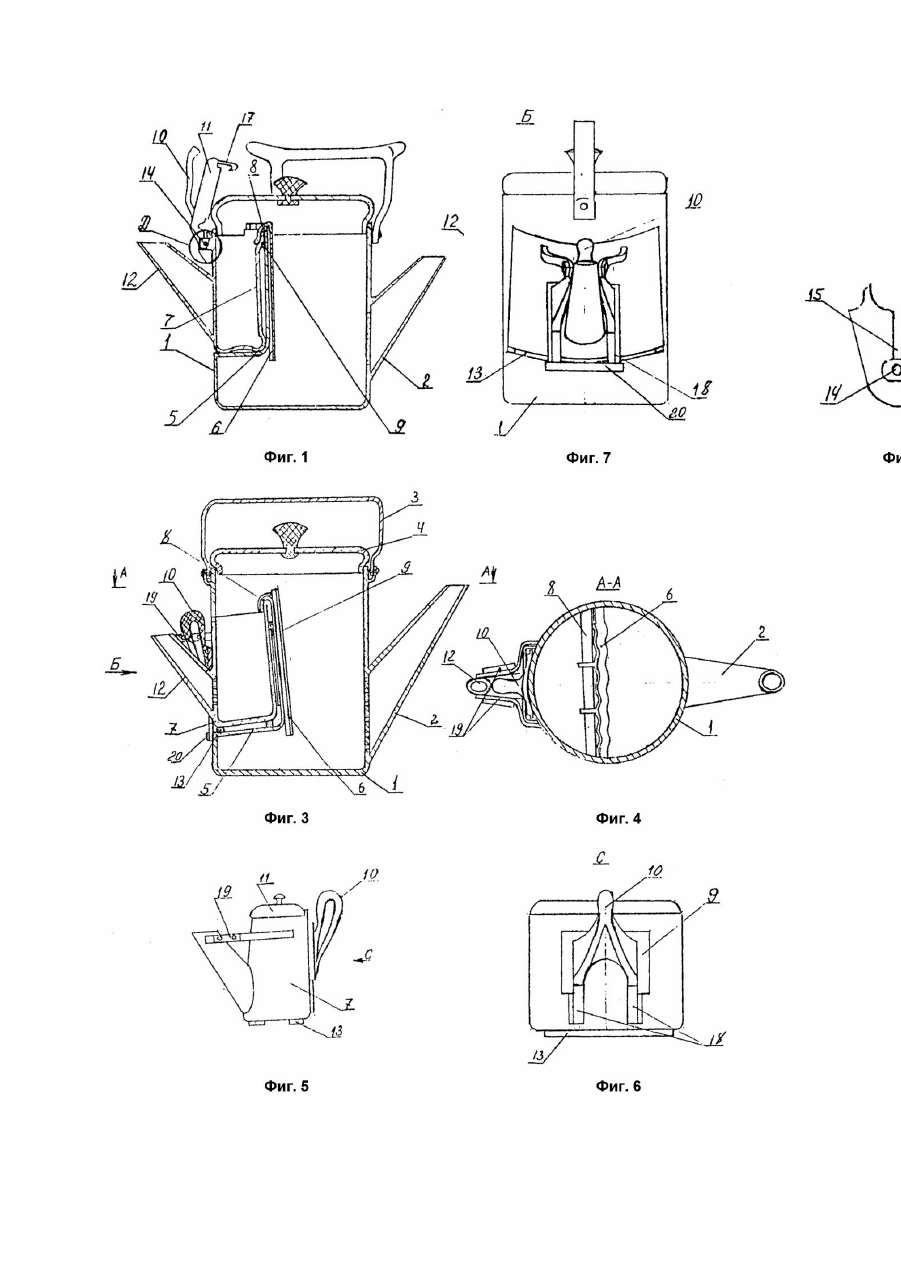

Изобретение относится к бытовой технике, а именно к устройствам для заварки чая и приготовления кофе. Известен чайник, содержащий крышку, ручку, корпус, состоящий из двух емкостей -для воды и заварки чая, или кофе, каждая из которых имеет носик, а между ними на перегородке устанавливается гофрированная пластинка [1]. Недостатком этого чайника является необходимость разливать чай и воду из одной посуды. В основу изобретения поставлена задача создания чайника, в котором корпус выполнен из двух частей, чем обеспечивается монолитность или автономность в зависимости от условий и необходимости их использования и за счет этого при необходимости заваривать чай, или приготовить кофе они собираются вместе, а для разлива в посуду используются автономно. Поставленная задача решается тем, что в чайнике, содержащем крышку, ручку, корпус, содержащий две емкости - для воды и заварки чая, или кофе, каждая из которых имеет носик, согласно изобретению, в емкости для воды выполнена ниша, а емкость для заварки установлена в ней с возможностью съема. На фиг.1 показан чайник в сборе; на фиг.2 - то же, вид сверху; на фиг.3 - вариант выполнения чайника; на фиг.4 - сечение А - А на фиг.3; на фиг.5 - емкости для заварки, вид сбоку; на фиг.6 вид С на фиг.5; на фиг.7 - вид Б на фиг.3; на фиг.8 - узел Д на фиг.1. Чайник содержит емкость 1 (фиг.1, 2, 3, 4, 7) для кипячения воды, в которой имеется носик 2, ручка 3, крышка 4 и внутри установлена Lобразная перегородка 5, на которую надета гофрированная пластинка 6. Последняя нижним краем опускается ниже нижнего края, расположенного сверху вниз участка L-образной перегородки 5, а верхним выше верхнего края перегородки 5. При этом часть чайника, расположенная за перегородкой, может отсутствовать. В свободное пространство (нишу) установлена емкость 7 для заварки чая, или приготовления кофе, которая совместно с емкостью 1 составляет корпус чайника. При этом емкость 7 устанавливается под загиб 8 (фиг.1, 3, 4) на L-образной перегородке. Емкость 7 снабжена захватом 9 для фиксации ручки 10 (фиг.1, 5, 6) и крышки 11 (фиг.1), а также снабжена носиком 12 для разливки чая. Между емкостью 7 и L-образной перегородкой 5 могут быть установлены теплоизоляторы 13 (фиг.3). Ручка 10 (фиг.1, 2) выполнена монолитно с крышкой 11. Крышка 11 с одной стороны крепится с помощью оси 14 (фиг. 1, 8) к емкости 7. Ось 14 входит в паз 15, выполненный с отводом 16. С другой стороны крышка снабжена защелкой 17 (фиг.1). Ручка 10 (фиг.5, 6, 7) снабжена двумя направляющими 18, а между носиком 12 (фиг.5, 7) и емкостью 7 закреплена ручка 19. На емкости 1 (фиг.3, 4) под направляющие 18 выполнен кронштейн 20 (фиг.3, 4, 7). Ручка 10 (фиг.3, 4, 5, 6, 7) выполнена монолитной с направляющими 18. Кроме того емкость 7 может быть снабжена ситечком (не показано) для приготовления кофе. Таким же образом выполняется и самовар. Возможно расположение емкости 7 внутри сплошного ящика (не показано), имеющего отверстие для носика емкости 7, который может герметично фиксироваться в этом отверстии. Гофрированная пластинка устанавливается на стенку емкости 7. С самоваром в этом случае еще проще, так как носик у него сплошного (одинакового) сечения. Приготовление кофе и заварка чая осуществляется следующим образом. Емкость 7 устанавливается в свободное пространство емкости 1 к L-образной перегородке 5 под загиб. После этого одевают крышку 4 (фиг.1, 2), или фиксируют направляющими 18 (фиг.3, 4, 5, 6, 7) к кронштейнам 20 с помощью ручки 10. Устанавливают гофрированную пластинку 6 на перегородку 5. Чай засыпают в емкость 7 сразу, или после закипания воды. Если нужно приготовить кофе, то на горловину емкости 7 устанавливают сито, в которое засыпают кофе. Гофрированную пластинку в этом случае можно устанавливать, а можно и без нее. После этого за ручку 3 чайник устанавливают на нагревательный прибор, или подключают к электрической сети, если это электрочайник. Вода нагревается в емкости 1 и пар, подымаясь, проходит сквозь емкость 7 через носик 12. При этом внутри емкости 7 пропаривается чай. Если готовится кофе, то пар, проходя сквозь кофе, концентрируется и оседает на дно емкости 7. После закипания воды в емкости 1 пузырьки пара собираются под емкостью 7 в пространстве, ограниченном пластинкой 6. И по каналам, образованным между гофрированной пластинкой и L-образной перегородкой б, или стенкой емкости 7 (не показано), пар несет кипяток в емкость 7 и распаренный чай заваривается. Для предотвращения кипения заваренного чая в емкости 7, между емкостью 7 и L-образной перегородкой могут быть установлены теплоизоляторы 13 (фиг.3, 5, 6, 7), а также захват 9 (фиг.3, 5) может быть выполнен теплоизоляционным. Кроме того изогнутые формы емкости 7 также позволяют достичь эффекта теплоизоляции. После этого за ручку 10 крышка 11 устанавливается на ось 14 емкости 7. Для этого паз 15 одевается на ось 14 (фиг.1, 2) и подымается до упора. Дальше емкость 7 вынимается из ниши емкости 1, После установки емкости 7, крышка опускается пазом 15 до отвода 16. Крышка поворачивается вокруг оси 14 до сцепления защелкой 17 с захватом 9. При этом ось 14 входит в отвод 16. Теперь за ручку 10 можно поднять емкость 7 и разливать чай или кофе. Доливают воду из емкости 1 через носик 2 (фиг.1, 2). Для снятия емкости 7 (фиг.3, 4, 5, 6, 7) за ручку 10 направляющие 18 извлекают из кронштейнов 20, а емкость 7 за ручку 19 извлекают из ниши емкости 1, После этого направляющие 18 ручкой 10 устанавливаются в захват 9. Держа за ручку 10, чай или кофе разливают в воду.
