Пробка для пляшки

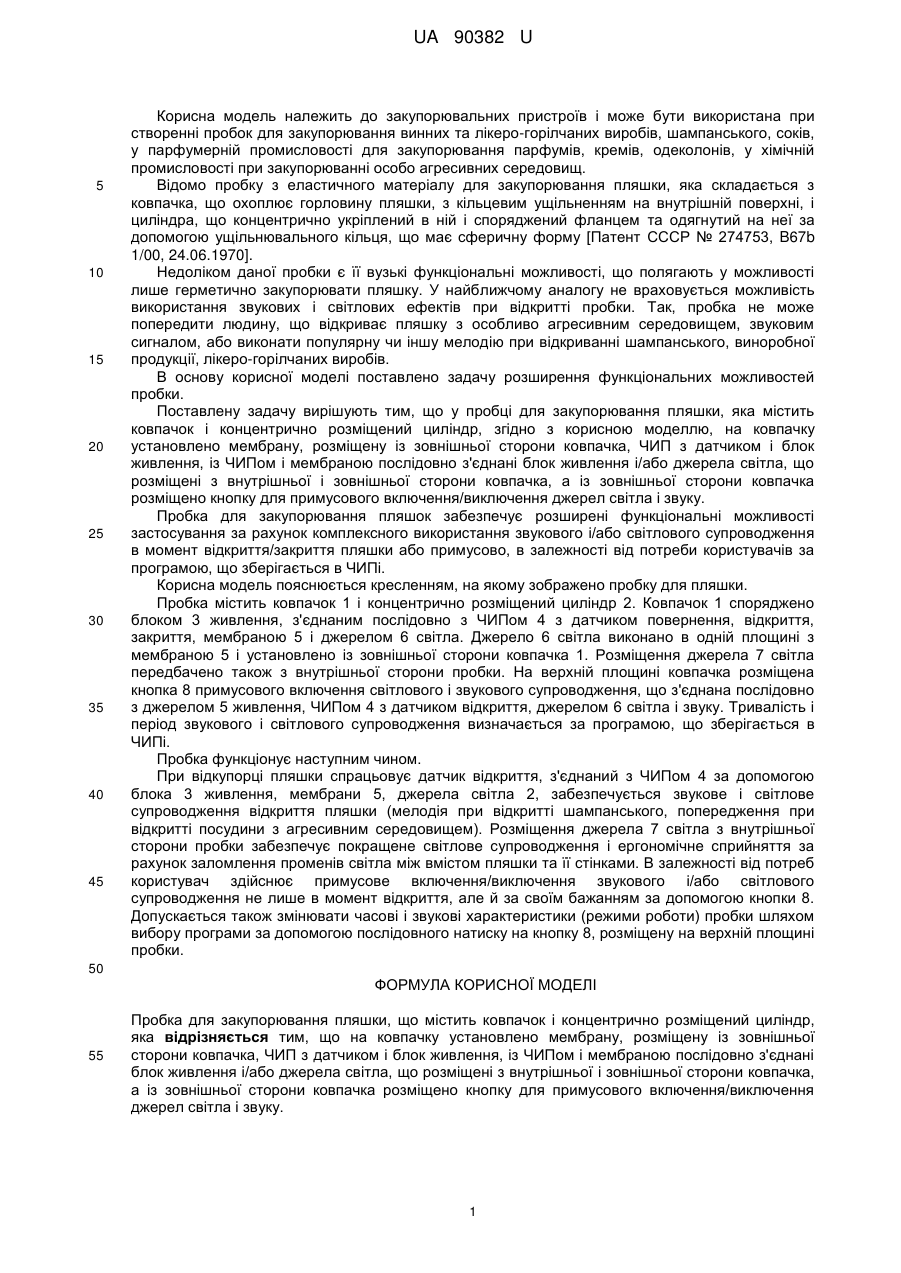

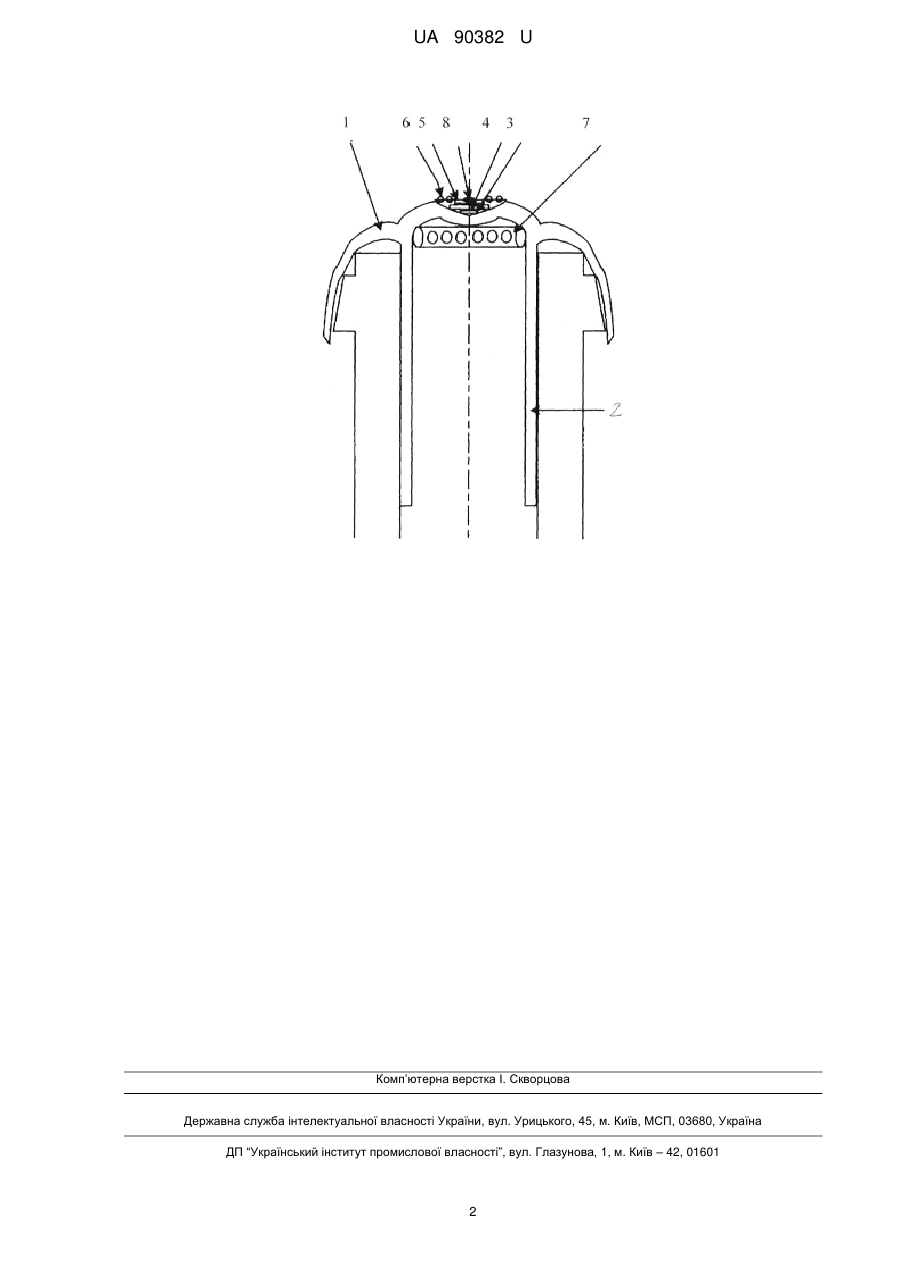

Реферат: Пробка для закупорювання пляшки містить ковпачок і концентрично розміщений циліндр. При цьому на ковпачку установлено мембрану, розміщену із зовнішньої сторони ковпачка, ЧИП з датчиком і блок живлення, із ЧИПом і мембраною послідовно з'єднані блок живлення і/або джерела світла, що розміщені з внутрішньої і зовнішньої сторони ковпачка, а із зовнішньої сторони ковпачка розміщено кнопку для примусового включення/виключення джерел світла і звуку. UA 90382 U (54) ПРОБКА ДЛЯ ПЛЯШКИ UA 90382 U UA 90382 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до закупорювальних пристроїв і може бути використана при створенні пробок для закупорювання винних та лікеро-горілчаних виробів, шампанського, соків, у парфумерній промисловості для закупорювання парфумів, кремів, одеколонів, у хімічній промисловості при закупорюванні особо агресивних середовищ. Відомо пробку з еластичного матеріалу для закупорювання пляшки, яка складається з ковпачка, що охоплює горловину пляшки, з кільцевим ущільненням на внутрішній поверхні, і циліндра, що концентрично укріплений в ній і споряджений фланцем та одягнутий на неї за допомогою ущільнювального кільця, що має сферичну форму [Патент СССР № 274753, B67b 1/00, 24.06.1970]. Недоліком даної пробки є її вузькі функціональні можливості, що полягають у можливості лише герметично закупорювати пляшку. У найближчому аналогу не враховується можливість використання звукових і світлових ефектів при відкритті пробки. Так, пробка не може попередити людину, що відкриває пляшку з особливо агресивним середовищем, звуковим сигналом, або виконати популярну чи іншу мелодію при відкриванні шампанського, виноробної продукції, лікеро-горілчаних виробів. В основу корисної моделі поставлено задачу розширення функціональних можливостей пробки. Поставлену задачу вирішують тим, що у пробці для закупорювання пляшки, яка містить ковпачок і концентрично розміщений циліндр, згідно з корисною моделлю, на ковпачку установлено мембрану, розміщену із зовнішньої сторони ковпачка, ЧИП з датчиком і блок живлення, із ЧИПом і мембраною послідовно з'єднані блок живлення і/або джерела світла, що розміщені з внутрішньої і зовнішньої сторони ковпачка, а із зовнішньої сторони ковпачка розміщено кнопку для примусового включення/виключення джерел світла і звуку. Пробка для закупорювання пляшок забезпечує розширені функціональні можливості застосування за рахунок комплексного використання звукового і/або світлового супроводження в момент відкриття/закриття пляшки або примусово, в залежності від потреби користувачів за програмою, що зберігається в ЧИПі. Корисна модель пояснюється кресленням, на якому зображено пробку для пляшки. Пробка містить ковпачок 1 і концентрично розміщений циліндр 2. Ковпачок 1 споряджено блоком 3 живлення, з'єднаним послідовно з ЧИПом 4 з датчиком повернення, відкриття, закриття, мембраною 5 і джерелом 6 світла. Джерело 6 світла виконано в одній площині з мембраною 5 і установлено із зовнішньої сторони ковпачка 1. Розміщення джерела 7 світла передбачено також з внутрішньої сторони пробки. На верхній площині ковпачка розміщена кнопка 8 примусового включення світлового і звукового супроводження, що з'єднана послідовно з джерелом 5 живлення, ЧИПом 4 з датчиком відкриття, джерелом 6 світла і звуку. Тривалість і період звукового і світлового супроводження визначається за програмою, що зберігається в ЧИПі. Пробка функціонує наступним чином. При відкупорці пляшки спрацьовує датчик відкриття, з'єднаний з ЧИПом 4 за допомогою блока 3 живлення, мембрани 5, джерела світла 2, забезпечується звукове і світлове супроводження відкриття пляшки (мелодія при відкритті шампанського, попередження при відкритті посудини з агресивним середовищем). Розміщення джерела 7 світла з внутрішньої сторони пробки забезпечує покращене світлове супроводження і ергономічне сприйняття за рахунок заломлення променів світла між вмістом пляшки та її стінками. В залежності від потреб користувач здійснює примусове включення/виключення звукового і/або світлового супроводження не лише в момент відкриття, але й за своїм бажанням за допомогою кнопки 8. Допускається також змінювати часові і звукові характеристики (режими роботи) пробки шляхом вибору програми за допомогою послідовного натиску на кнопку 8, розміщену на верхній площині пробки. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пробка для закупорювання пляшки, що містить ковпачок і концентрично розміщений циліндр, яка відрізняється тим, що на ковпачку установлено мембрану, розміщену із зовнішньої сторони ковпачка, ЧИП з датчиком і блок живлення, із ЧИПом і мембраною послідовно з'єднані блок живлення і/або джерела світла, що розміщені з внутрішньої і зовнішньої сторони ковпачка, а із зовнішньої сторони ковпачка розміщено кнопку для примусового включення/виключення джерел світла і звуку. 1 UA 90382 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
