Хвильова енергетична установка

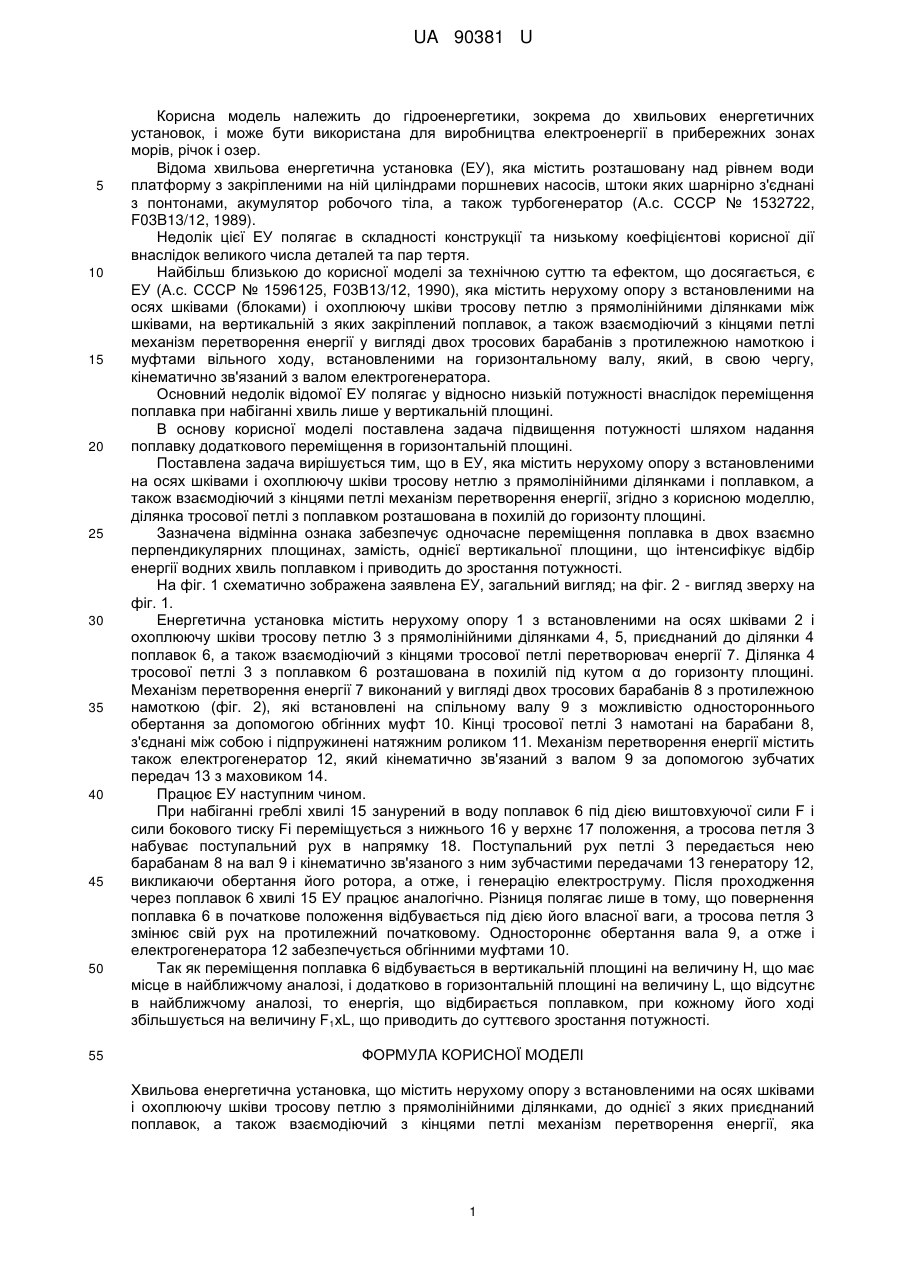

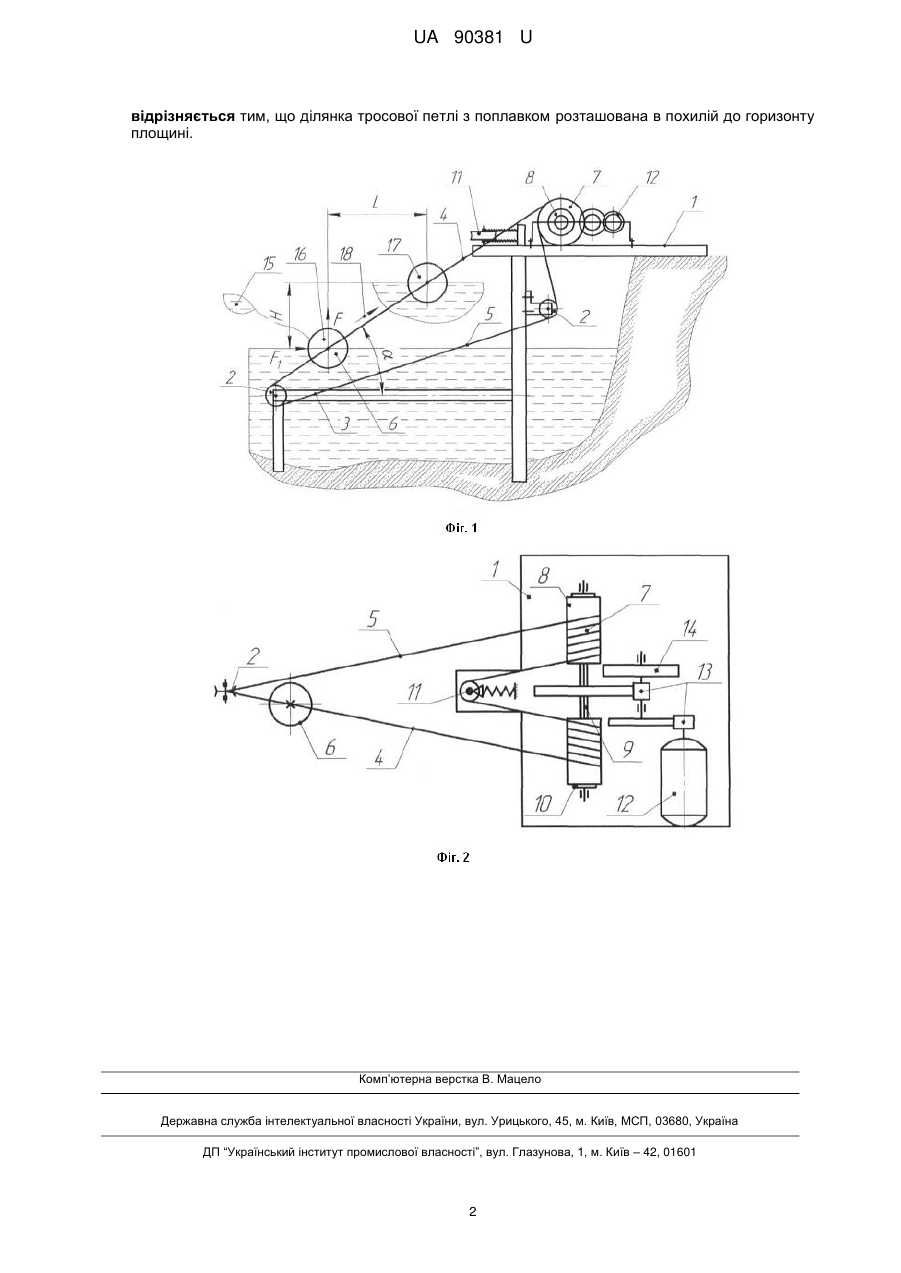

Реферат: UA 90381 U UA 90381 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гідроенергетики, зокрема до хвильових енергетичних установок, і може бути використана для виробництва електроенергії в прибережних зонах морів, річок і озер. Відома хвильова енергетична установка (ЕУ), яка містить розташовану над рівнем води платформу з закріпленими на ній циліндрами поршневих насосів, штоки яких шарнірно з'єднані з понтонами, акумулятор робочого тіла, а також турбогенератор (А.с. СССР № 1532722, F03B13/12, 1989). Недолік цієї ЕУ полягає в складності конструкції та низькому коефіцієнтові корисної дії внаслідок великого числа деталей та пар тертя. Найбільш близькою до корисної моделі за технічною суттю та ефектом, що досягається, є ЕУ (А.с. СССР № 1596125, F03B13/12, 1990), яка містить нерухому опору з встановленими на осях шківами (блоками) і охоплюючу шківи тросову петлю з прямолінійними ділянками між шківами, на вертикальній з яких закріплений поплавок, а також взаємодіючий з кінцями петлі механізм перетворення енергії у вигляді двох тросових барабанів з протилежною намоткою і муфтами вільного ходу, встановленими на горизонтальному валу, який, в свою чергу, кінематично зв'язаний з валом електрогенератора. Основний недолік відомої ЕУ полягає у відносно низькій потужності внаслідок переміщення поплавка при набіганні хвиль лише у вертикальній площині. В основу корисної моделі поставлена задача підвищення потужності шляхом надання поплавку додаткового переміщення в горизонтальній площині. Поставлена задача вирішується тим, що в ЕУ, яка містить нерухому опору з встановленими на осях шківами і охоплюючу шківи тросову нетлю з прямолінійними ділянками і поплавком, а також взаємодіючий з кінцями петлі механізм перетворення енергії, згідно з корисною моделлю, ділянка тросової петлі з поплавком розташована в похилій до горизонту площині. Зазначена відмінна ознака забезпечує одночасне переміщення поплавка в двох взаємно перпендикулярних площинах, замість, однієї вертикальної площини, що інтенсифікує відбір енергії водних хвиль поплавком і приводить до зростання потужності. На фіг. 1 схематично зображена заявлена ЕУ, загальний вигляд; на фіг. 2 - вигляд зверху на фіг. 1. Енергетична установка містить нерухому опору 1 з встановленими на осях шківами 2 і охоплюючу шківи тросову петлю 3 з прямолінійними ділянками 4, 5, приєднаний до ділянки 4 поплавок 6, а також взаємодіючий з кінцями тросової петлі перетворювач енергії 7. Ділянка 4 тросової петлі 3 з поплавком 6 розташована в похилій під кутом α до горизонту площині. Механізм перетворення енергії 7 виконаний у вигляді двох тросових барабанів 8 з протилежною намоткою (фіг. 2), які встановлені на спільному валу 9 з можливістю одностороннього обертання за допомогою обгінних муфт 10. Кінці тросової петлі 3 намотані на барабани 8, з'єднані між собою і підпружинені натяжним роликом 11. Механізм перетворення енергії містить також електрогенератор 12, який кінематично зв'язаний з валом 9 за допомогою зубчатих передач 13 з маховиком 14. Працює ЕУ наступним чином. При набіганні греблі хвилі 15 занурений в воду поплавок 6 під дією виштовхуючої сили F і сили бокового тиску Fi переміщується з нижнього 16 у верхнє 17 положення, а тросова петля 3 набуває поступальний рух в напрямку 18. Поступальний рух петлі 3 передається нею барабанам 8 на вал 9 і кінематично зв'язаного з ним зубчастими передачами 13 генератору 12, викликаючи обертання його ротора, а отже, і генерацію електроструму. Після проходження через поплавок 6 хвилі 15 ЕУ працює аналогічно. Різниця полягає лише в тому, що повернення поплавка 6 в початкове положення відбувається під дією його власної ваги, а тросова петля 3 змінює свій рух на протилежний початковому. Одностороннє обертання вала 9, а отже і електрогенератора 12 забезпечується обгінними муфтами 10. Так як переміщення поплавка 6 відбувається в вертикальній площині на величину Н, що має місце в найближчому аналозі, і додатково в горизонтальній площині на величину L, що відсутнє в найближчому аналозі, то енергія, що відбирається поплавком, при кожному його ході збільшується на величину F1xL, що приводить до суттєвого зростання потужності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Хвильова енергетична установка, що містить нерухому опору з встановленими на осях шківами і охоплюючу шківи тросову петлю з прямолінійними ділянками, до однієї з яких приєднаний поплавок, а також взаємодіючий з кінцями петлі механізм перетворення енергії, яка 1 UA 90381 U відрізняється тим, що ділянка тросової петлі з поплавком розташована в похилій до горизонту площині. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
