Спосіб вилучення дисперсійних домішок із водних систем

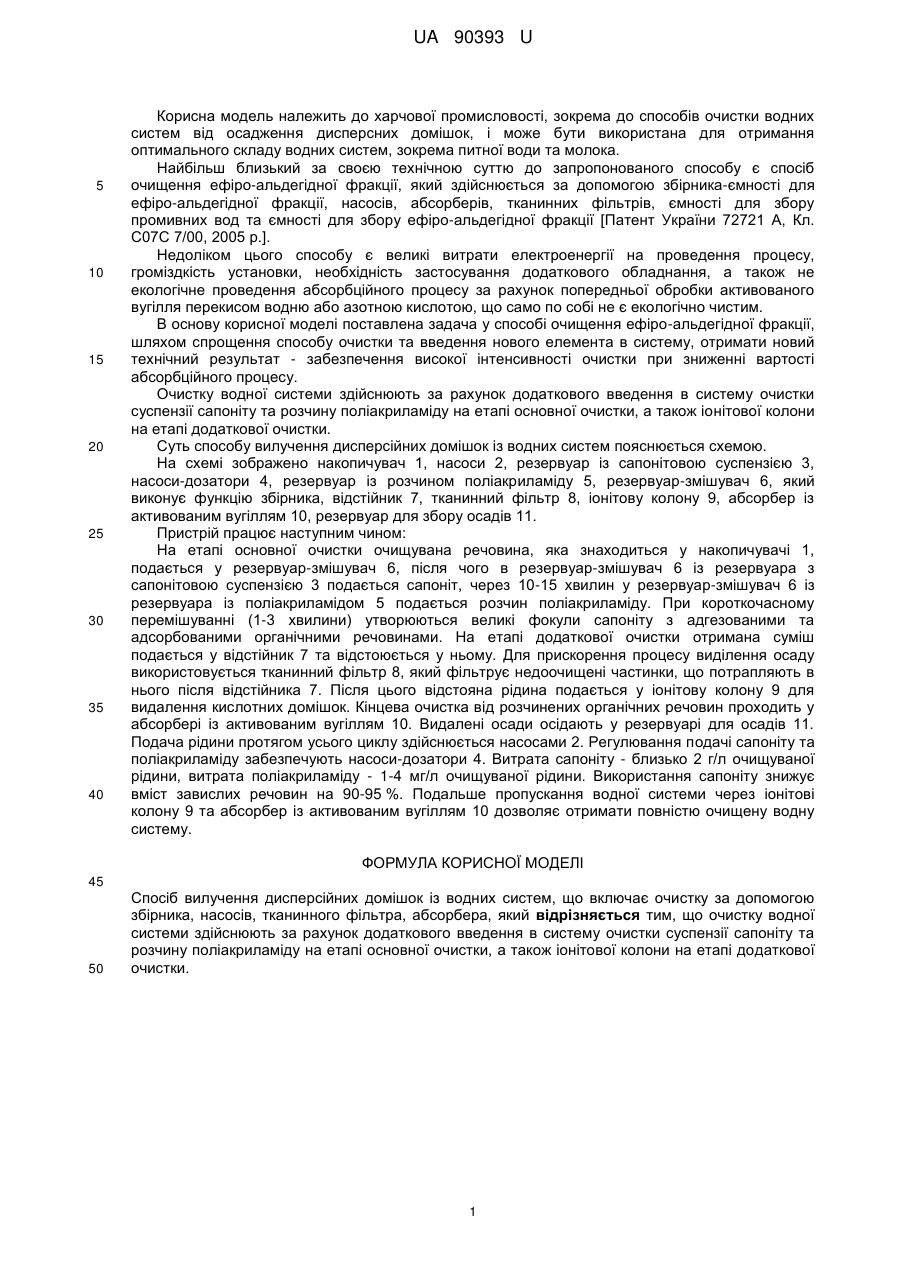

Реферат: UA 90393 U UA 90393 U 5 10 15 20 25 30 35 40 Корисна модель належить до харчової промисловості, зокрема до способів очистки водних систем від осадження дисперсних домішок, і може бути використана для отримання оптимального складу водних систем, зокрема питної води та молока. Найбільш близький за своєю технічною суттю до запропонованого способу є спосіб очищення ефіро-альдегідної фракції, який здійснюється за допомогою збірника-ємності для ефіро-альдегідної фракції, насосів, абсорберів, тканинних фільтрів, ємності для збору промивних вод та ємності для збору ефіро-альдегідної фракції [Патент України 72721 А, Кл. С07С 7/00, 2005 р.]. Недоліком цього способу є великі витрати електроенергії на проведення процесу, громіздкість установки, необхідність застосування додаткового обладнання, а також не екологічне проведення абсорбційного процесу за рахунок попередньої обробки активованого вугілля перекисом водню або азотною кислотою, що само по собі не є екологічно чистим. В основу корисної моделі поставлена задача у способі очищення ефіро-альдегідної фракції, шляхом спрощення способу очистки та введення нового елемента в систему, отримати новий технічний результат - забезпечення високої інтенсивності очистки при зниженні вартості абсорбційного процесу. Очистку водної системи здійснюють за рахунок додаткового введення в систему очистки суспензії сапоніту та розчину поліакриламіду на етапі основної очистки, а також іонітової колони на етапі додаткової очистки. Суть способу вилучення дисперсійних домішок із водних систем пояснюється схемою. На схемі зображено накопичувач 1, насоси 2, резервуар із сапонітовою суспензією 3, насоси-дозатори 4, резервуар із розчином поліакриламіду 5, резервуар-змішувач 6, який виконує функцію збірника, відстійник 7, тканинний фільтр 8, іонітову колону 9, абсорбер із активованим вугіллям 10, резервуар для збору осадів 11. Пристрій працює наступним чином: На етапі основної очистки очищувана речовина, яка знаходиться у накопичувачі 1, подається у резервуар-змішувач 6, після чого в резервуар-змішувач 6 із резервуара з сапонітовою суспензією 3 подається сапоніт, через 10-15 хвилин у резервуар-змішувач 6 із резервуара із поліакриламідом 5 подається розчин поліакриламіду. При короткочасному перемішуванні (1-3 хвилини) утворюються великі фокули сапоніту з адгезованими та адсорбованими органічними речовинами. На етапі додаткової очистки отримана суміш подається у відстійник 7 та відстоюється у ньому. Для прискорення процесу виділення осаду використовується тканинний фільтр 8, який фільтрує недоочищені частинки, що потрапляють в нього після відстійника 7. Після цього відстояна рідина подається у іонітову колону 9 для видалення кислотних домішок. Кінцева очистка від розчинених органічних речовин проходить у абсорбері із активованим вугіллям 10. Видалені осади осідають у резервуарі для осадів 11. Подача рідини протягом усього циклу здійснюється насосами 2. Регулювання подачі сапоніту та поліакриламіду забезпечують насоси-дозатори 4. Витрата сапоніту - близько 2 г/л очищуваної рідини, витрата поліакриламіду - 1-4 мг/л очищуваної рідини. Використання сапоніту знижує вміст завислих речовин на 90-95 %. Подальше пропускання водної системи через іонітові колону 9 та абсорбер із активованим вугіллям 10 дозволяє отримати повністю очищену водну систему. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Спосіб вилучення дисперсійних домішок із водних систем, що включає очистку за допомогою збірника, насосів, тканинного фільтра, абсорбера, який відрізняється тим, що очистку водної системи здійснюють за рахунок додаткового введення в систему очистки суспензії сапоніту та розчину поліакриламіду на етапі основної очистки, а також іонітової колони на етапі додаткової очистки. 1 UA 90393 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
