Розвантажувальна решітка барабанного млина

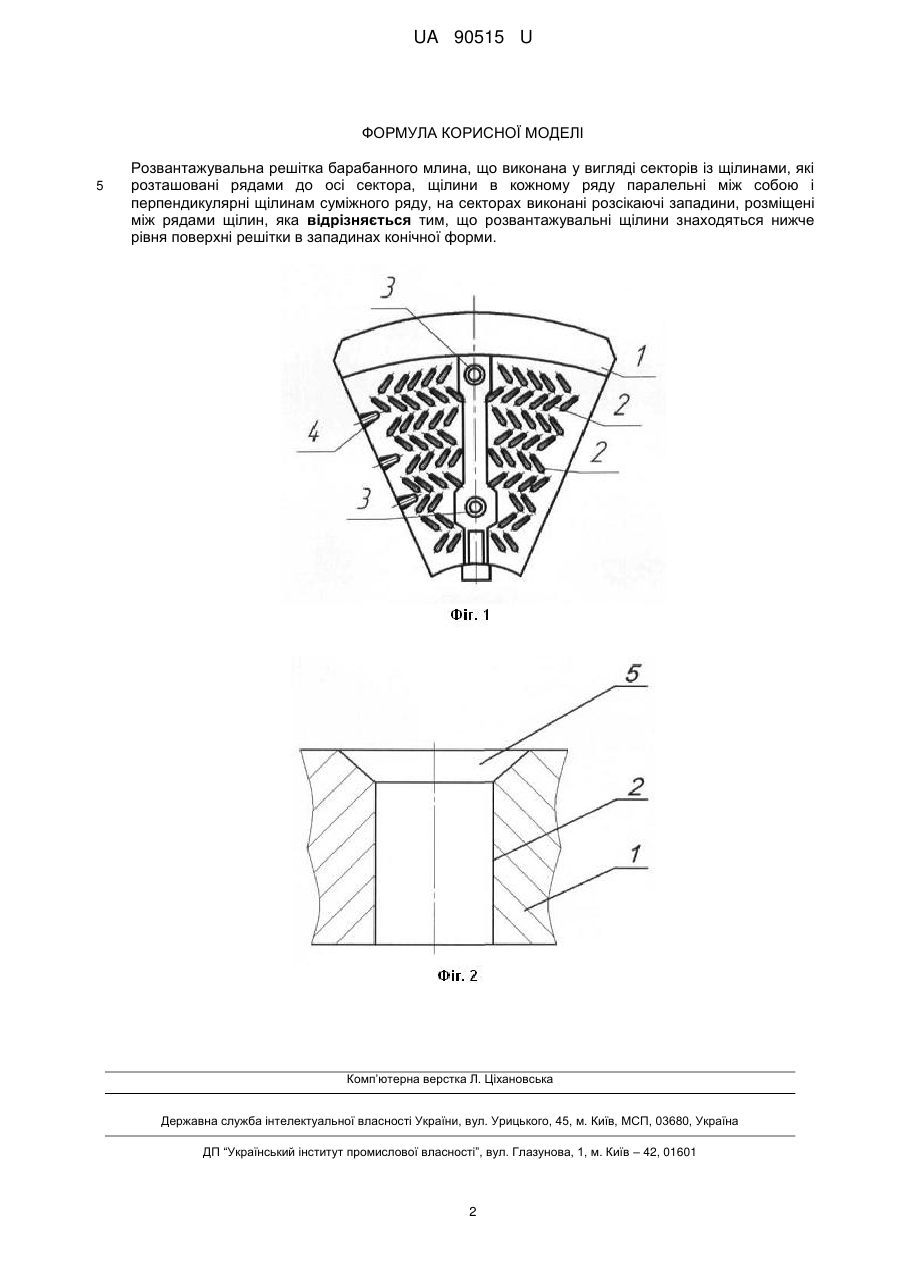

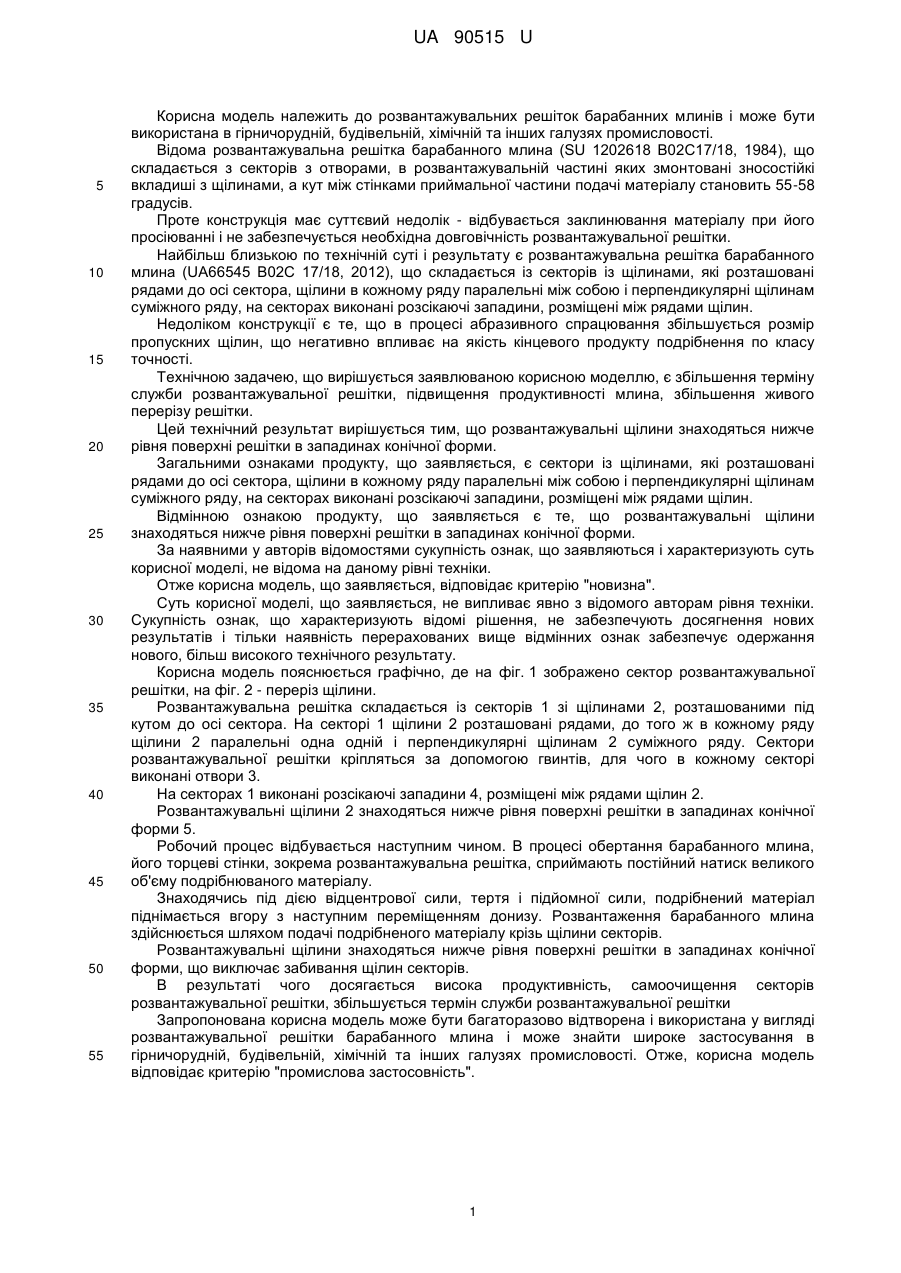

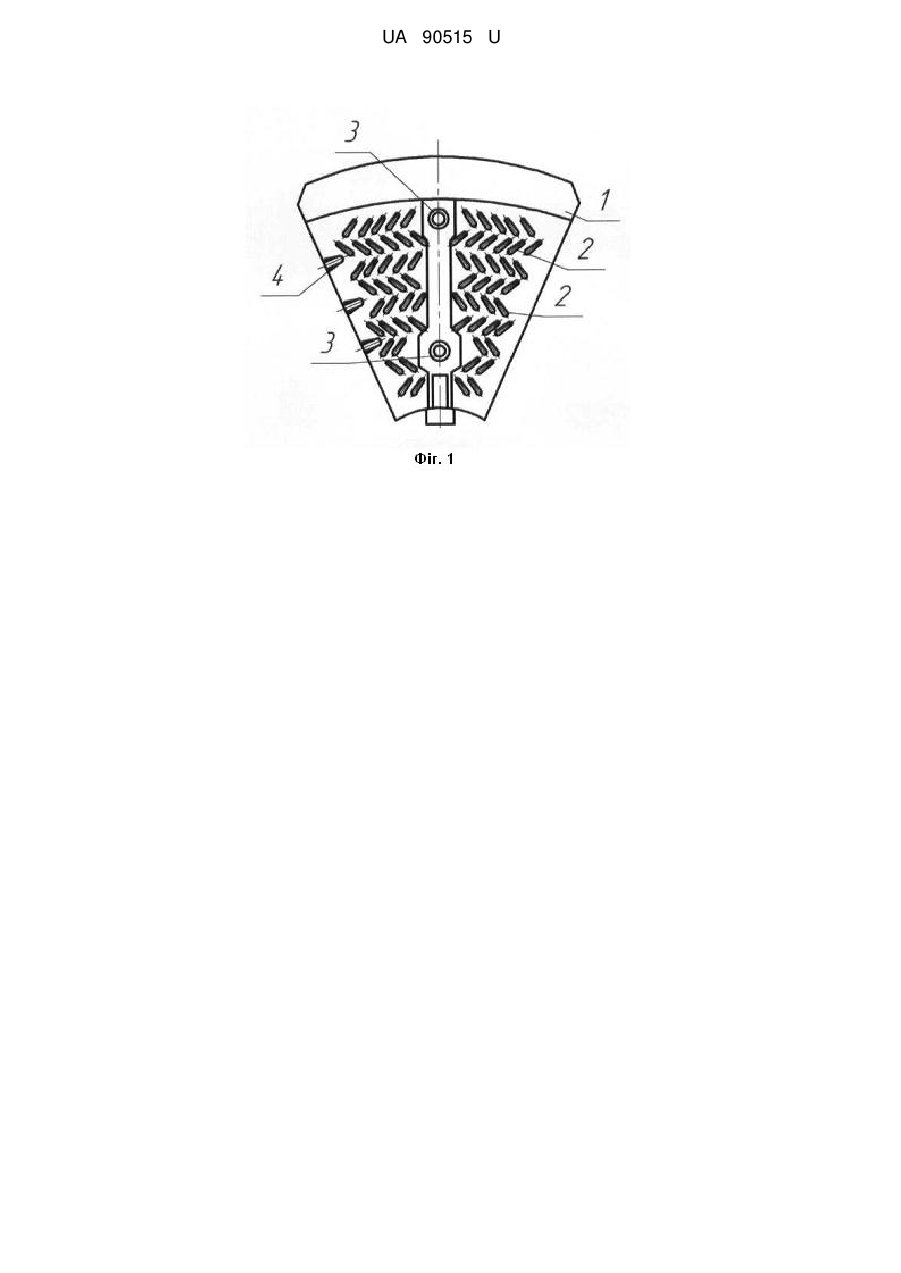

Реферат: Розвантажувальна решітка барабанного млина виконана у вигляді секторів із щілинами, які розташовані рядами до осі сектора. Щілини в кожному ряду паралельні між собою і перпендикулярні щілинам суміжного ряду, на секторах виконані розсікаючі западини, розміщені між рядами щілин. Розвантажувальні щілини знаходяться нижче рівня поверхні решітки в западинах конічної форми. UA 90515 U (12) UA 90515 U UA 90515 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до розвантажувальних решіток барабанних млинів і може бути використана в гірничорудній, будівельній, хімічній та інших галузях промисловості. Відома розвантажувальна решітка барабанного млина (SU 1202618 В02С17/18, 1984), що складається з секторів з отворами, в розвантажувальній частині яких змонтовані зносостійкі вкладиші з щілинами, а кут між стінками приймальної частини подачі матеріалу становить 55-58 градусів. Проте конструкція має суттєвий недолік - відбувається заклинювання матеріалу при його просіюванні і не забезпечується необхідна довговічність розвантажувальної решітки. Найбільш близькою по технічній суті і результату є розвантажувальна решітка барабанного млина (UA66545 В02С 17/18, 2012), що складається із секторів із щілинами, які розташовані рядами до осі сектора, щілини в кожному ряду паралельні між собою і перпендикулярні щілинам суміжного ряду, на секторах виконані розсікаючі западини, розміщені між рядами щілин. Недоліком конструкції є те, що в процесі абразивного спрацювання збільшується розмір пропускних щілин, що негативно впливає на якість кінцевого продукту подрібнення по класу точності. Технічною задачею, що вирішується заявлюваною корисною моделлю, є збільшення терміну служби розвантажувальної решітки, підвищення продуктивності млина, збільшення живого перерізу решітки. Цей технічний результат вирішується тим, що розвантажувальні щілини знаходяться нижче рівня поверхні решітки в западинах конічної форми. Загальними ознаками продукту, що заявляється, є сектори із щілинами, які розташовані рядами до осі сектора, щілини в кожному ряду паралельні між собою і перпендикулярні щілинам суміжного ряду, на секторах виконані розсікаючі западини, розміщені між рядами щілин. Відмінною ознакою продукту, що заявляється є те, що розвантажувальні щілини знаходяться нижче рівня поверхні решітки в западинах конічної форми. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на фіг. 1 зображено сектор розвантажувальної решітки, на фіг. 2 - переріз щілини. Розвантажувальна решітка складається із секторів 1 зі щілинами 2, розташованими під кутом до осі сектора. На секторі 1 щілини 2 розташовані рядами, до того ж в кожному ряду щілини 2 паралельні одна одній і перпендикулярні щілинам 2 суміжного ряду. Сектори розвантажувальної решітки кріпляться за допомогою гвинтів, для чого в кожному секторі виконані отвори 3. На секторах 1 виконані розсікаючі западини 4, розміщені між рядами щілин 2. Розвантажувальні щілини 2 знаходяться нижче рівня поверхні решітки в западинах конічної форми 5. Робочий процес відбувається наступним чином. В процесі обертання барабанного млина, його торцеві стінки, зокрема розвантажувальна решітка, сприймають постійний натиск великого об'єму подрібнюваного матеріалу. Знаходячись під дією відцентрової сили, тертя і підйомної сили, подрібнений матеріал піднімається вгору з наступним переміщенням донизу. Розвантаження барабанного млина здійснюється шляхом подачі подрібненого матеріалу крізь щілини секторів. Розвантажувальні щілини знаходяться нижче рівня поверхні решітки в западинах конічної форми, що виключає забивання щілин секторів. В результаті чого досягається висока продуктивність, самоочищення секторів розвантажувальної решітки, збільшується термін служби розвантажувальної решітки Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді розвантажувальної решітки барабанного млина і може знайти широке застосування в гірничорудній, будівельній, хімічній та інших галузях промисловості. Отже, корисна модель відповідає критерію "промислова застосовність". 1 UA 90515 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Розвантажувальна решітка барабанного млина, що виконана у вигляді секторів із щілинами, які розташовані рядами до осі сектора, щілини в кожному ряду паралельні між собою і перпендикулярні щілинам суміжного ряду, на секторах виконані розсікаючі западини, розміщені між рядами щілин, яка відрізняється тим, що розвантажувальні щілини знаходяться нижче рівня поверхні решітки в западинах конічної форми. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
