Бетонна суміш

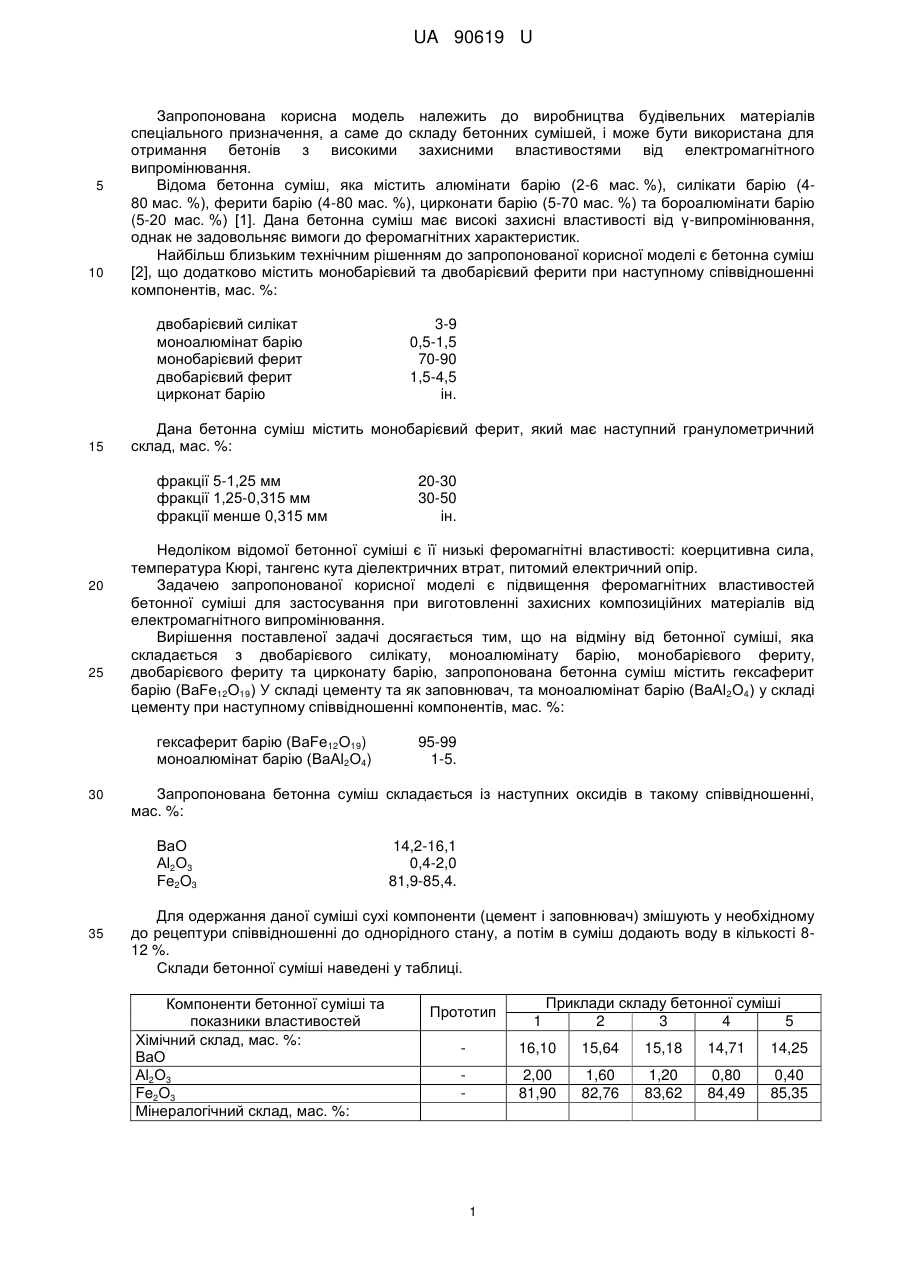

Реферат: Бетонна суміш складається з моноалюмінату барію. Вона додатково містить гексаферит барію як заповнювач. UA 90619 U (54) БЕТОННА СУМІШ UA 90619 U UA 90619 U 5 10 Запропонована корисна модель належить до виробництва будівельних матеріалів спеціального призначення, а саме до складу бетонних сумішей, і може бути використана для отримання бетонів з високими захисними властивостями від електромагнітного випромінювання. Відома бетонна суміш, яка містить алюмінати барію (2-6 мас. %), силікати барію (480 мас. %), ферити барію (4-80 мас. %), цирконати барію (5-70 мас. %) та бороалюмінати барію (5-20 мас. %) [1]. Дана бетонна суміш має високі захисні властивості від γ-випромінювання, однак не задовольняє вимоги до феромагнітних характеристик. Найбільш близьким технічним рішенням до запропонованої корисної моделі є бетонна суміш [2], що додатково містить монобарієвий та двобарієвий ферити при наступному співвідношенні компонентів, мас. %: двобарієвий силікат моноалюмінат барію монобарієвий ферит двобарієвий ферит цирконат барію 15 Дана бетонна суміш містить монобарієвий ферит, який має наступний гранулометричний склад, мас. %: фракції 5-1,25 мм фракції 1,25-0,315 мм фракції менше 0,315 мм 20 25 95-99 1-5. Запропонована бетонна суміш складається із наступних оксидів в такому співвідношенні, мас. %: ВаО Аl2О3 Fe2O3 35 20-30 30-50 ін. Недоліком відомої бетонної суміші є її низькі феромагнітні властивості: коерцитивна сила, температура Кюрі, тангенс кута діелектричних втрат, питомий електричний опір. Задачею запропонованої корисної моделі є підвищення феромагнітних властивостей бетонної суміші для застосування при виготовленні захисних композиційних матеріалів від електромагнітного випромінювання. Вирішення поставленої задачі досягається тим, що на відміну від бетонної суміші, яка складається з двобарієвого силікату, моноалюмінату барію, монобарієвого фериту, двобарієвого фериту та цирконату барію, запропонована бетонна суміш містить гексаферит барію (BaFe12O19) У складі цементу та як заповнювач, та моноалюмінат барію (BaAl 2О4) у складі цементу при наступному співвідношенні компонентів, мас. %: гексаферит барію (BaFe12O19) моноалюмінат барію (BaAl2О4) 30 3-9 0,5-1,5 70-90 1,5-4,5 ін. 14,2-16,1 0,4-2,0 81,9-85,4. Для одержання даної суміші сухі компоненти (цемент і заповнювач) змішують у необхідному до рецептури співвідношенні до однорідного стану, а потім в суміш додають воду в кількості 812 %. Склади бетонної суміші наведені у таблиці. Компоненти бетонної суміші та показники властивостей Хімічний склад, мас. %: ВаО Аl2О3 Fe2O3 Мінералогічний склад, мас. %: Прототип 1 Приклади складу бетонної суміші 2 3 4 5 16,10 15,64 15,18 14,71 14,25 2,00 81,90 1,60 82,76 1,20 83,62 0,80 84,49 0,40 85,35 1 UA 90619 U Продовження Компоненти бетонної суміші та показники властивостей двобарієвий силікат моноалюмінат барію монобарієвий ферит двобарієвий ферит цирконат барію гексаферит барію Міцність, МПа Коерцитивна сила, кА/м Температура Кюрі, К Тангенс кута діелектричних втрат, tgε Питомий електричний опір, Ом·м 5 15 3-9 0,5-1,5 70-90 1,5-4,5 ін. 20-48 Приклади складу бетонної суміші 1 2 3 4 5 5 4 3 2 1 95 96 97 98 99 63 54 53 50 15 80 97 101 105 109 420 430 440 450 450 -3 -3 -3 -3 -3 2·10 1,3-10 1,1·10 0,9·10 0,8·10 3 4 5 5 6 10 10 10 10 10 Результати дослідів показують, що приклад складу 1 має високий показник міцності, однак не задовольняє по феромагнітних властивостях; приклад складу 5 має високі феромагнітні характеристики, але низьку міцність, що не задовольняє вимогам. Оптимальними складами слід вважати приклади складів 2, 3 та 4, які мають наступний мінералогічний склад, мас. %: гексаферит барію (BaFe12O19) моноалюмінат барію (ВаАl2О4 10 Прототип 96-98 2-4. Технічним результатом використання запропонованої бетонної суміші з високими феромагнітними характеристиками (коерцитивна сила, питомий електричний опір, температура Кюрі) є застосовування їх для виготовлення захисних композиційних матеріалів від електромагнітного випромінювання. Джерела інформації: 1. Пат. UA 21050 A, MKИ С04В 14/36. - 1997. 2. А.с. 689111 СССP, MKИ C04B15/04. - 1978. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 1. Бетонна суміш, яка складається з моноалюмінату барію, яка відрізняється тим, що додатково містить гексаферит барію як заповнювач при наступному співвідношенні компонентів, мас. %: гексаферит барію (BaFe12O19) 96-98 моноалюмінат барію (ВаАl2О4) 2-4. 2. Бетонна суміш за п. 1, яка відрізняється тим, що містить гексаферит барію як заповнювач наступного гранулометричного складу, мас. %: фракції 1,0-0,6 мм 20-30 фракції 0,6-0,315 мм 30-50 фракції менше 0,315 мм ін. 25 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
