Бетонна суміш

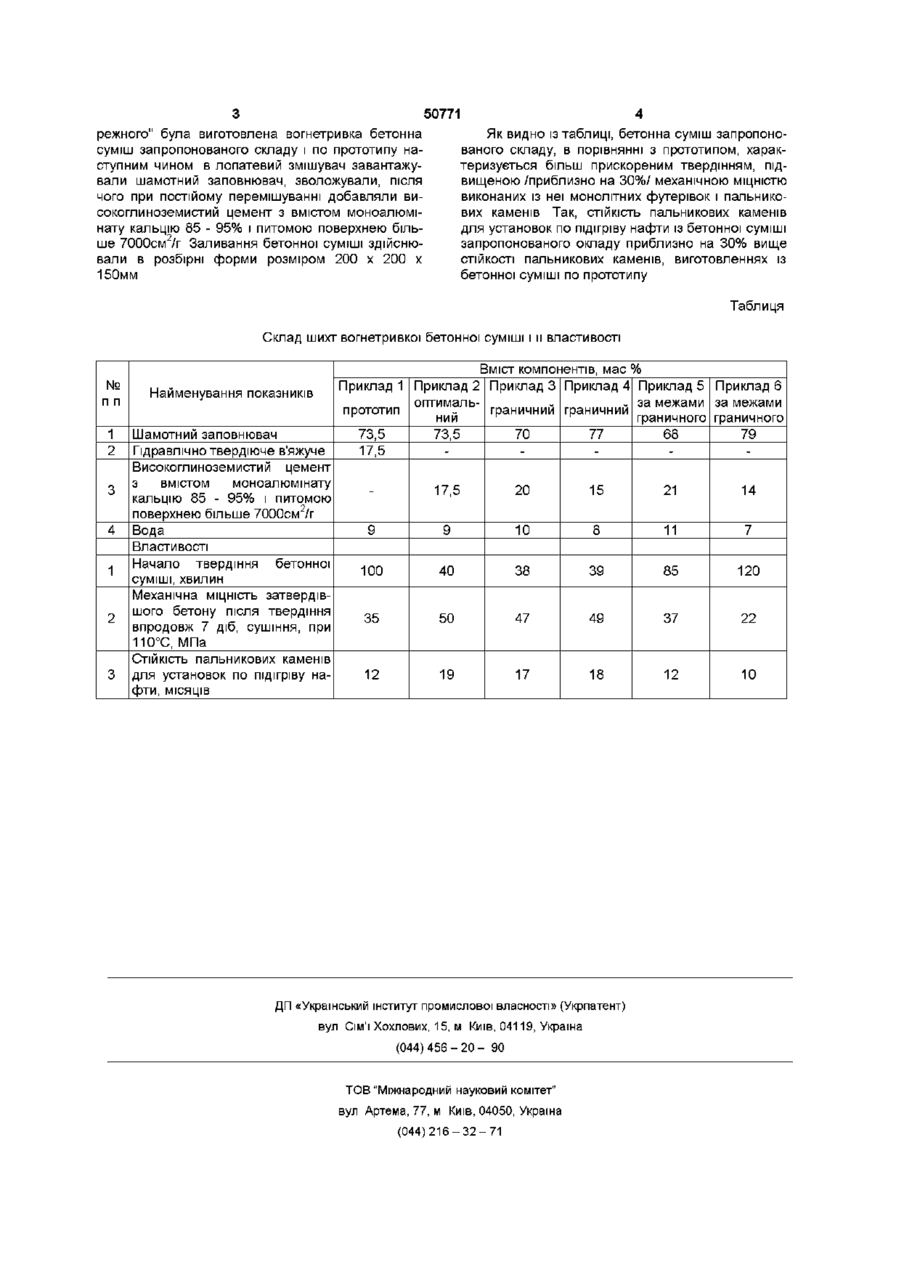

Бетонна суміш, яка містить шамотний заповнювач і гідравлічно твердіюче в'яжуче, яка відрізняється тим, що як гідравлічно твердіюче в'яжуче вона містить високоглиноземистий цемент з вмістом моноалюмінату кальцію 85 - 95% і питомою поверхнею більше 7000см2/г при такому співвідношенні компонентів, мас % шамотний заповнювач 70 - 77 високоглиноземистий цемент з вмістом моноалюмінату кальцію 85 - 95% і питомою поверхнею більше 7000см2/г 15-20 вода 8-Ю діб і сушіння при 110°С, внаслідок чого підвищується СТІЙКІСТЬ виготовлених із неї монолітних футерівок і пальникових каменів Поставлене завдання вирішується тим, що бетонна суміш, яка містить шамотний заповнювач, гідравлічне твердіюче в'яжуче і воду, згідно винаходу як гідравлічне твердіюче в'яжуче містить високоглиноземистий цемент з вмістом моноалюмінату кальцію 85 - 95% і питомою поверхнею більше 7000см2/г при такому співвідношенні компонентів, мас % шамотний заповнювач 70 - 77 високоглиноземистий цемент з вмістом моноалюмінату кальцію 85 - 95% і питомою поверхнею більше 7000см2/г 15 - 20 вода 8-10 Особливістю винаходу є те, що за рахунок використання високоглиноземистого цементу з вмістом моноалюмінату кальцію 85 - 95% і питомою поверхнею більше 7000см2/г, прискорюється процес твердіння за рахунок формування більшої КІЛЬКОСТІ пдроалюмінатів кальцію, підвищується механічна МІЦНІСТЬ впродовж 7 діб і сушіння при 110°С і, як наслідок, підвищення СТІЙКОСТІ виготовлених із бетонної суміші монолітних футерівок і пальникових каменів Винахід ілюструється прикладами, наведеними в таблиці В лабораторії "УкрНДІВ їм А С Бе О і о ю 50771 режного" була виготовлена вогнетривка бетонна суміш запропонованого складу і по прототипу наступним чином в лопатевий змішувач завантажували шамотний заповнювач, зволожували, після чого при постійому перемішуванні добавляли високоглиноземистий цемент з вмістом моноалюмінату кальцію 85 - 95% і питомою поверхнею біль2 ше 7000см /г Заливання бетонної суміші здійснювали в розбірні форми розміром 200 х 200 х 150мм Як видно із таблиці, бетонна суміш запропонованого складу, в порівнянні з прототипом, характеризується більш прискореним твердінням, підвищеною /приблизно на 30%/ механічною МІЦНІСТЮ виконаних із неї монолітних футерівок і пальникових каменів Так, СТІЙКІСТЬ пальникових каменів для установок по підігріву нафти із бетонної суміші запропонованого окладу приблизно на 30% вище СТІЙКОСТІ пальникових каменів, виготовленнях із бетонної суміші по прототипу Таблиця Склад шихт вогнетривкої бетонної суміші і и властивості № пп 1 2 3 4 1 Найменування показників Шамотний заповнювач Гідравлічно твердіюче в'яжуче Високоглиноземистий цемент з вмістом моноалюмінату кальцію 85 - 95% і питомою поверхнею більше 7000см2/г Вода Властивості Начало твердіння бетонної суміші, хвилин Вміст компонентів, мас % Приклад 1 Приклад 2 Приклад 3 Приклад 4 Приклад 5 Приклад 6 оптимальза межами за межами прототип граничний граничний ний граничного граничного 73,5 73,5 70 77 68 79 17,5 17,5 20 15 21 14 9 9 10 8 11 7 100 40 38 39 85 120 35 50 47 49 37 22 12 19 17 18 12 10 Механічна МІЦНІСТЬ затвердів2 шого бетону після твердіння впродовж 7 діб, сушіння, при 110°С, МПа СТІЙКІСТЬ пальникових каменів 3 для установок по підігріву нафти, МІСЯЦІВ ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
