Пристрій для зниження рівня травмування зерна

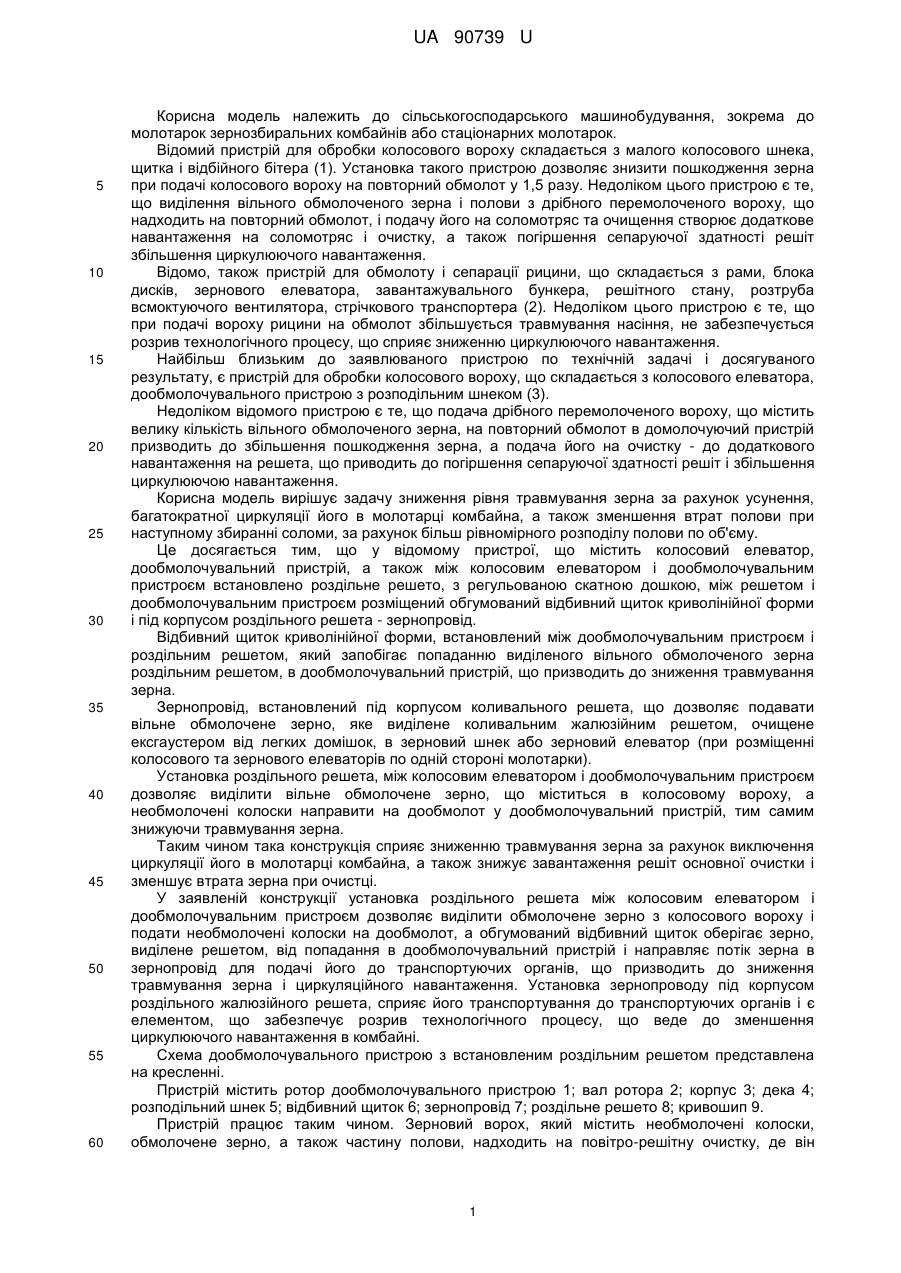

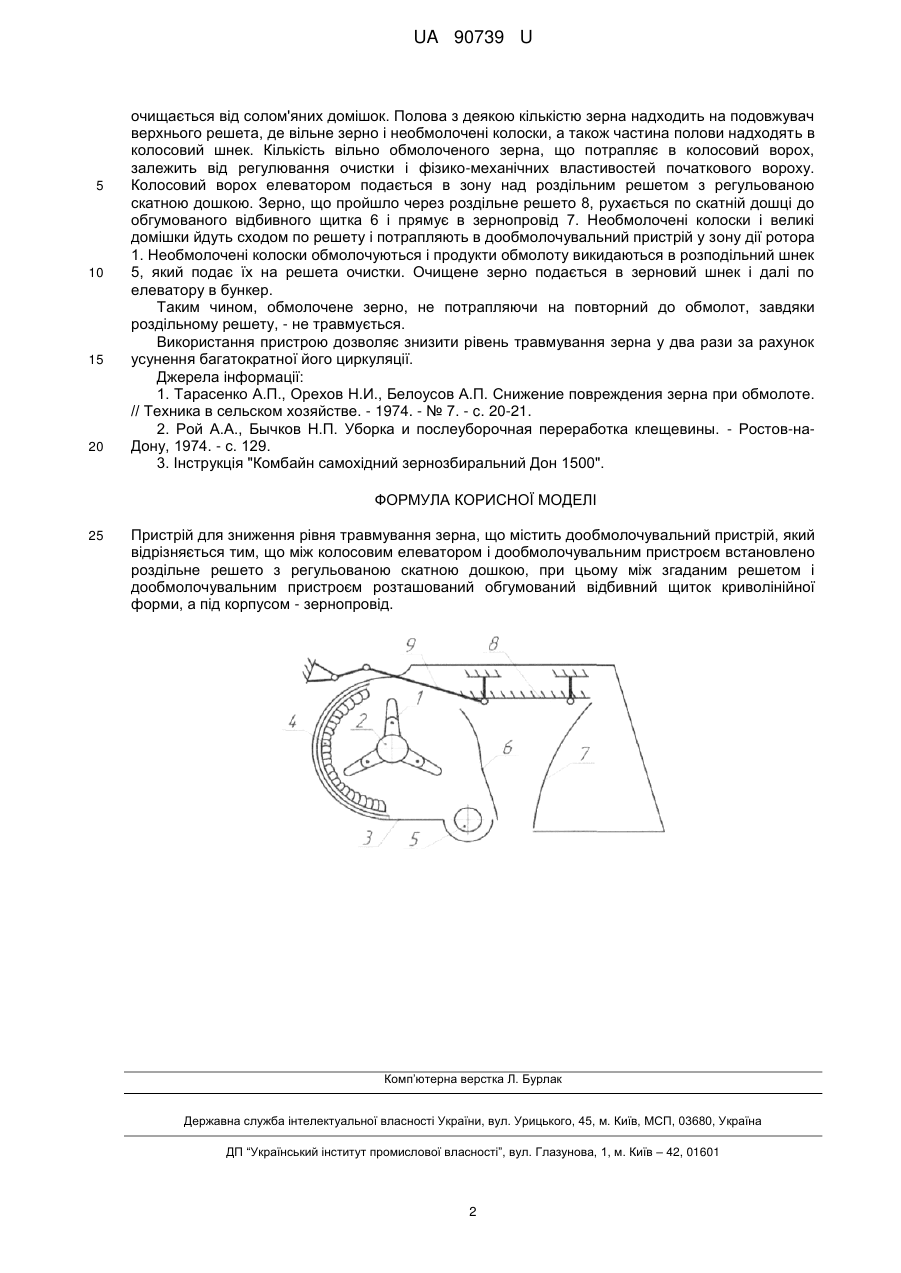

Реферат: UA 90739 U UA 90739 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до молотарок зернозбиральних комбайнів або стаціонарних молотарок. Відомий пристрій для обробки колосового вороху складається з малого колосового шнека, щитка і відбійного бітера (1). Установка такого пристрою дозволяє знизити пошкодження зерна при подачі колосового вороху на повторний обмолот у 1,5 разу. Недоліком цього пристрою є те, що виділення вільного обмолоченого зерна і полови з дрібного перемолоченого вороху, що надходить на повторний обмолот, і подачу його на соломотряс та очищення створює додаткове навантаження на соломотряс і очистку, а також погіршення сепаруючої здатності решіт збільшення циркулюючого навантаження. Відомо, також пристрій для обмолоту і сепарації рицини, що складається з рами, блока дисків, зернового елеватора, завантажувального бункера, решітного стану, розтруба всмоктуючого вентилятора, стрічкового транспортера (2). Недоліком цього пристрою є те, що при подачі вороху рицини на обмолот збільшується травмування насіння, не забезпечується розрив технологічного процесу, що сприяє зниженню циркулюючого навантаження. Найбільш близьким до заявлюваного пристрою по технічній задачі і досягуваного результату, є пристрій для обробки колосового вороху, що складається з колосового елеватора, дообмолочувального пристрою з розподільним шнеком (3). Недоліком відомого пристрою є те, що подача дрібного перемолоченого вороху, що містить велику кількість вільного обмолоченого зерна, на повторний обмолот в домолочуючий пристрій призводить до збільшення пошкодження зерна, а подача його на очистку - до додаткового навантаження на решета, що приводить до погіршення сепаруючої здатності решіт і збільшення циркулюючою навантаження. Корисна модель вирішує задачу зниження рівня травмування зерна за рахунок усунення, багатократної циркуляції його в молотарці комбайна, а також зменшення втрат полови при наступному збиранні соломи, за рахунок більш рівномірного розподілу полови по об'єму. Це досягається тим, що у відомому пристрої, що містить колосовий елеватор, дообмолочувальний пристрій, а також між колосовим елеватором і дообмолочувальним пристроєм встановлено роздільне решето, з регульованою скатною дошкою, між решетом і дообмолочувальним пристроєм розміщений обгумований відбивний щиток криволінійної форми і під корпусом роздільного решета - зернопровід. Відбивний щиток криволінійної форми, встановлений між дообмолочувальним пристроєм і роздільним решетом, який запобігає попаданню виділеного вільного обмолоченого зерна роздільним решетом, в дообмолочувальний пристрій, що призводить до зниження травмування зерна. Зернопровід, встановлений під корпусом коливального решета, що дозволяє подавати вільне обмолочене зерно, яке виділене коливальним жалюзійним решетом, очищене ексгаустером від легких домішок, в зерновий шнек або зерновий елеватор (при розміщенні колосового та зернового елеваторів по одній стороні молотарки). Установка роздільного решета, між колосовим елеватором і дообмолочувальним пристроєм дозволяє виділити вільне обмолочене зерно, що міститься в колосовому вороху, а необмолочені колоски направити на дообмолот у дообмолочувальний пристрій, тим самим знижуючи травмування зерна. Таким чином така конструкція сприяє зниженню травмування зерна за рахунок виключення циркуляції його в молотарці комбайна, а також знижує завантаження решіт основної очистки і зменшує втрата зерна при очистці. У заявленій конструкції установка роздільного решета між колосовим елеватором і дообмолочувальним пристроєм дозволяє виділити обмолочене зерно з колосового вороху і подати необмолочені колоски на дообмолот, а обгумований відбивний щиток оберігає зерно, виділене решетом, від попадання в дообмолочувальний пристрій і направляє потік зерна в зернопровід для подачі його до транспортуючих органів, що призводить до зниження травмування зерна і циркуляційного навантаження. Установка зернопроводу під корпусом роздільного жалюзійного решета, сприяє його транспортування до транспортуючих органів і є елементом, що забезпечує розрив технологічного процесу, що веде до зменшення циркулюючого навантаження в комбайні. Схема дообмолочувального пристрою з встановленим роздільним решетом представлена на кресленні. Пристрій містить ротор дообмолочувального пристрою 1; вал ротора 2; корпус 3; дека 4; розподільний шнек 5; відбивний щиток 6; зернопровід 7; роздільне решето 8; кривошип 9. Пристрій працює таким чином. Зерновий ворох, який містить необмолочені колоски, обмолочене зерно, а також частину полови, надходить на повітро-решітну очистку, де він 1 UA 90739 U 5 10 15 20 очищається від солом'яних домішок. Полова з деякою кількістю зерна надходить на подовжувач верхнього решета, де вільне зерно і необмолочені колоски, а також частина полови надходять в колосовий шнек. Кількість вільно обмолоченого зерна, що потрапляє в колосовий ворох, залежить від регулювання очистки і фізико-механічних властивостей початкового вороху. Колосовий ворох елеватором подається в зону над роздільним решетом з регульованою скатною дошкою. Зерно, що пройшло через роздільне решето 8, рухається по скатній дошці до обгумованого відбивного щитка 6 і прямує в зернопровід 7. Необмолочені колоски і великі домішки йдуть сходом по решету і потрапляють в дообмолочувальний пристрій у зону дії ротора 1. Необмолочені колоски обмолочуються і продукти обмолоту викидаються в розподільний шнек 5, який подає їх на решета очистки. Очищене зерно подається в зерновий шнек і далі по елеватору в бункер. Таким чином, обмолочене зерно, не потрапляючи на повторний до обмолот, завдяки роздільному решету, - не травмується. Використання пристрою дозволяє знизити рівень травмування зерна у два рази за рахунок усунення багатократної його циркуляції. Джерела інформації: 1. Тарасенко А.П., Орехов Н.И., Белоусов А.П. Снижение повреждения зерна при обмолоте. // Техника в сельском хозяйстве. - 1974. - № 7. - c. 20-21. 2. Рой A.A., Бычков Η.П. Уборка и послеуборочная переработка клещевины. - Ростов-наДону, 1974. - с. 129. 3. Інструкція "Комбайн самохідний зернозбиральний Дон 1500". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Пристрій для зниження рівня травмування зерна, що містить дообмолочувальний пристрій, який відрізняється тим, що між колосовим елеватором і дообмолочувальним пристроєм встановлено роздільне решето з регульованою скатною дошкою, при цьому між згаданим решетом і дообмолочувальним пристроєм розташований обгумований відбивний щиток криволінійної форми, а під корпусом - зернопровід. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
