Пневмомеханічний висівний апарат

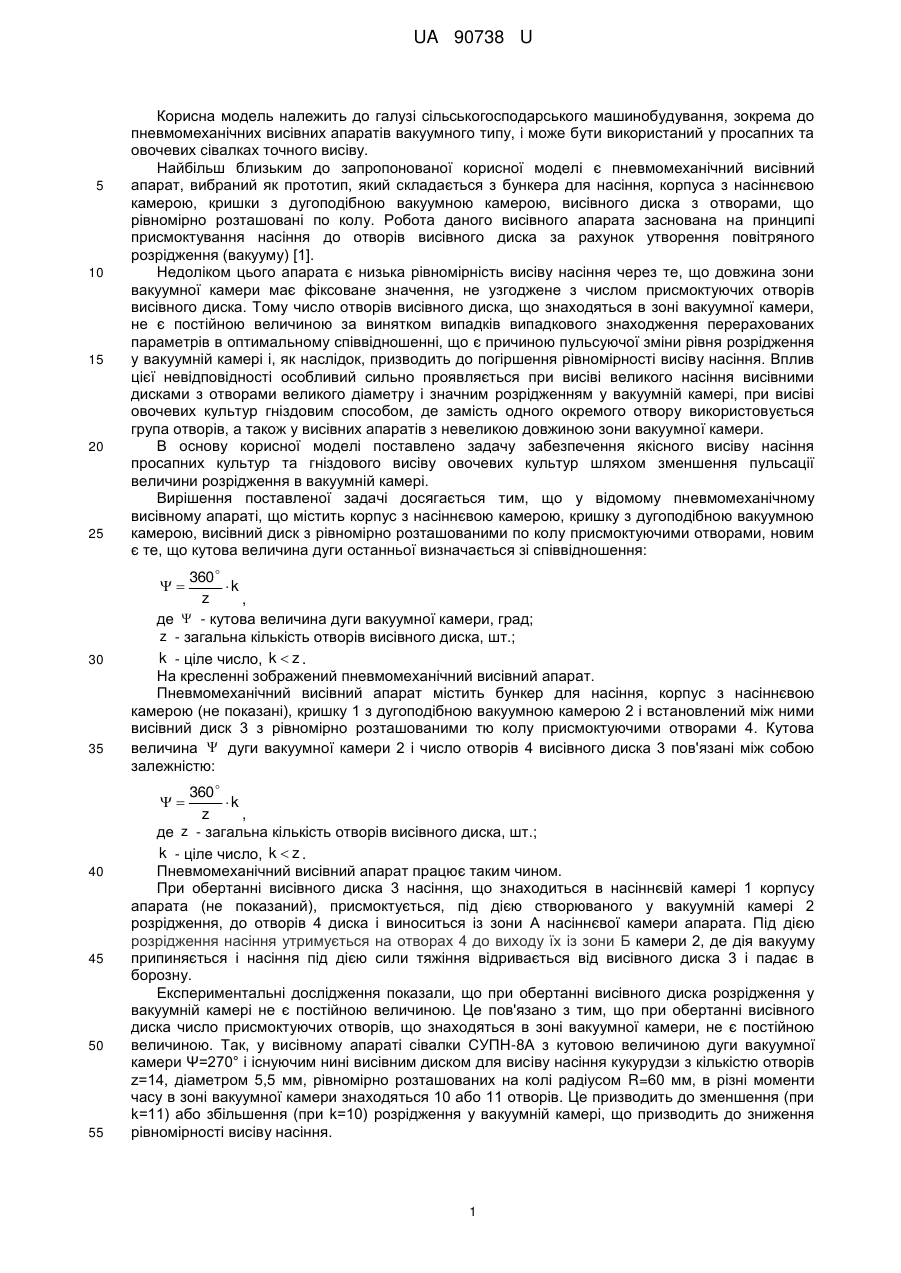

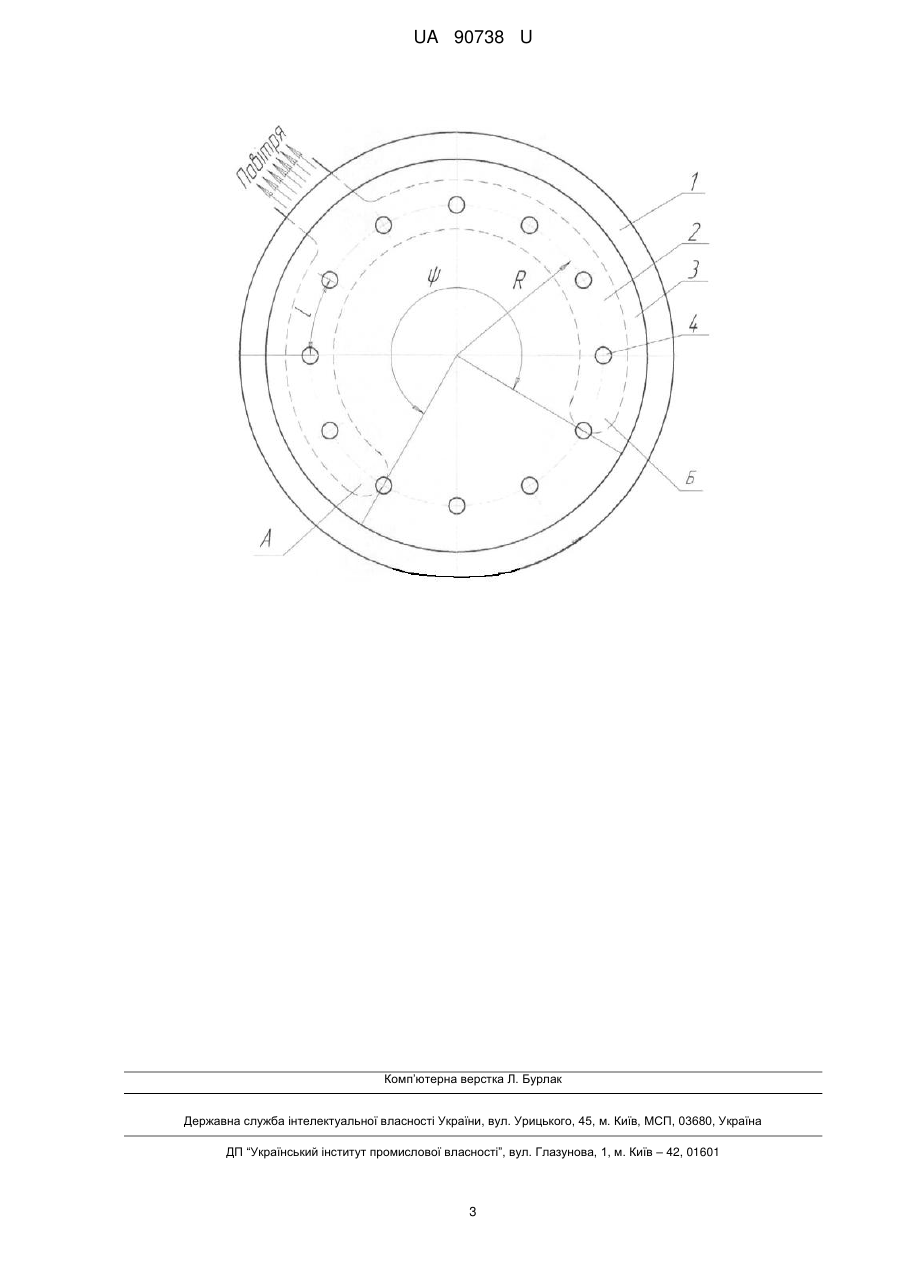

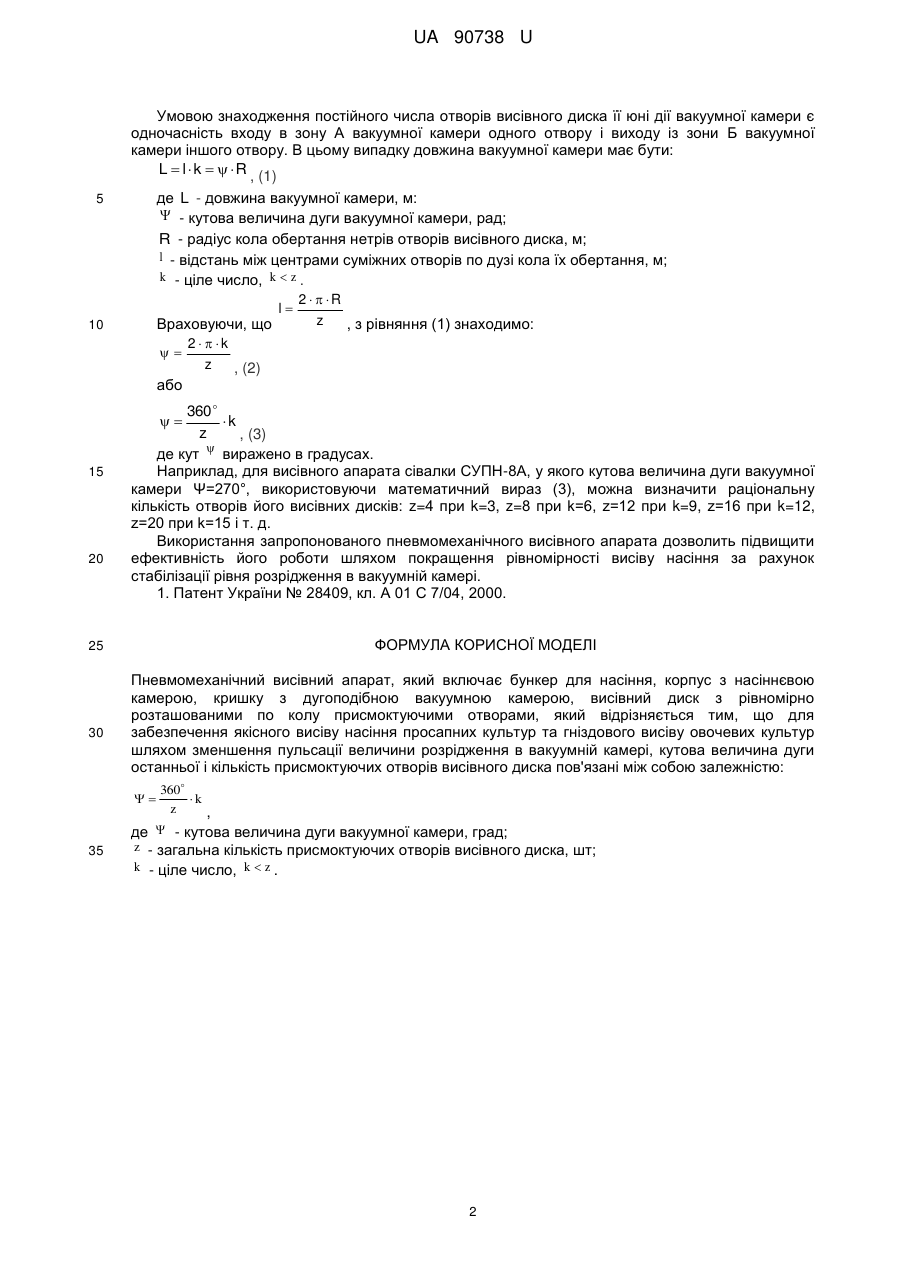

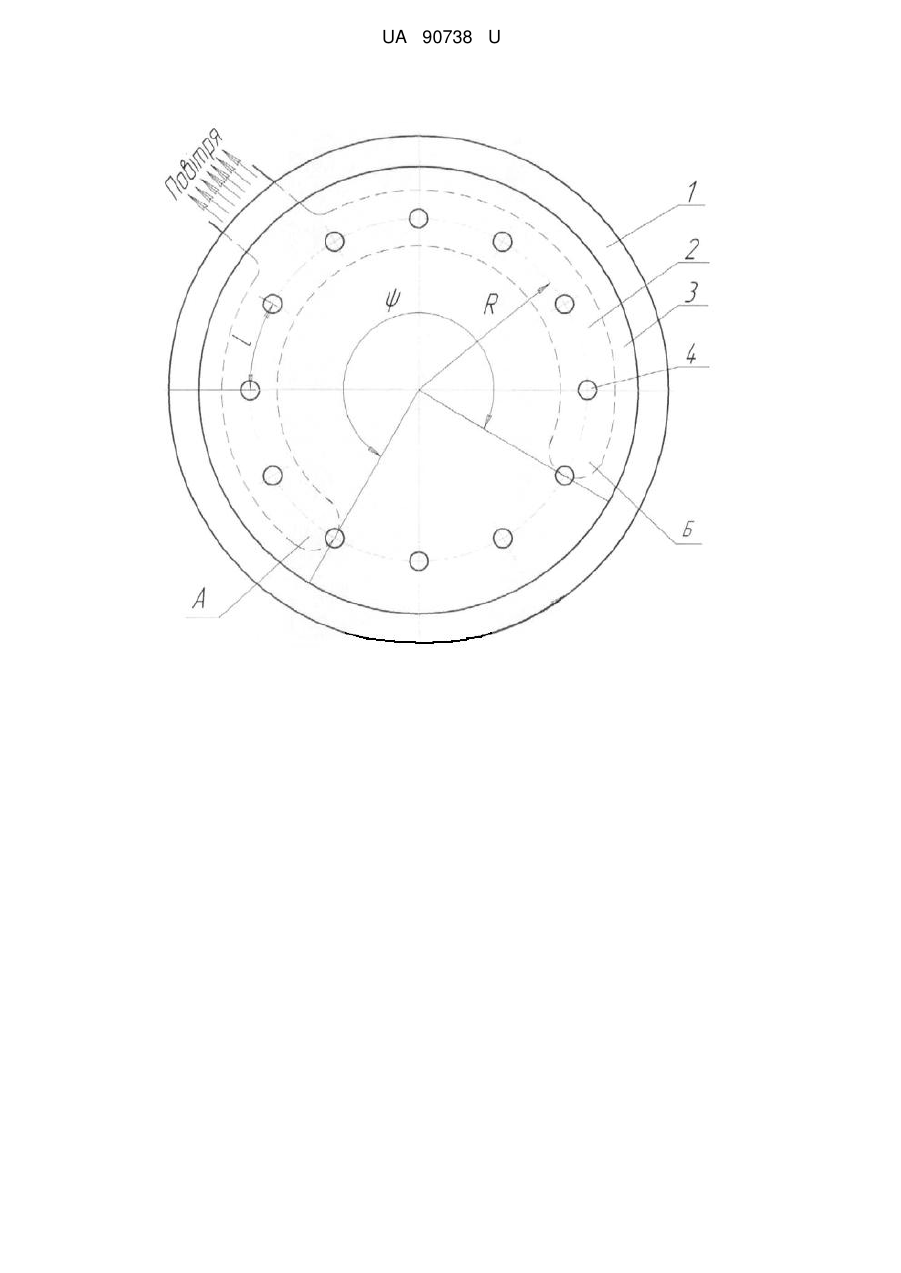

Реферат: UA 90738 U UA 90738 U 5 10 15 20 25 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до пневмомеханічних висівних апаратів вакуумного типу, і може бути використаний у просапних та овочевих сівалках точного висіву. Найбільш близьким до запропонованої корисної моделі є пневмомеханічний висівний апарат, вибраний як прототип, який складається з бункера для насіння, корпуса з насіннєвою камерою, кришки з дугоподібною вакуумною камерою, висівного диска з отворами, що рівномірно розташовані по колу. Робота даного висівного апарата заснована на принципі присмоктування насіння до отворів висівного диска за рахунок утворення повітряного розрідження (вакууму) [1]. Недоліком цього апарата є низька рівномірність висіву насіння через те, що довжина зони вакуумної камери має фіксоване значення, не узгоджене з числом присмоктуючих отворів висівного диска. Тому число отворів висівного диска, що знаходяться в зоні вакуумної камери, не є постійною величиною за винятком випадків випадкового знаходження перерахованих параметрів в оптимальному співвідношенні, що є причиною пульсуючої зміни рівня розрідження у вакуумній камері і, як наслідок, призводить до погіршення рівномірності висіву насіння. Вплив цієї невідповідності особливий сильно проявляється при висіві великого насіння висівними дисками з отворами великого діаметру і значним розрідженням у вакуумній камері, при висіві овочевих культур гніздовим способом, де замість одного окремого отвору використовується група отворів, а також у висівних апаратів з невеликою довжиною зони вакуумної камери. В основу корисної моделі поставлено задачу забезпечення якісного висіву насіння просапних культур та гніздового висіву овочевих культур шляхом зменшення пульсації величини розрідження в вакуумній камері. Вирішення поставленої задачі досягається тим, що у відомому пневмомеханічному висівному апараті, що містить корпус з насіннєвою камерою, кришку з дугоподібною вакуумною камерою, висівний диск з рівномірно розташованими по колу присмоктуючими отворами, новим є те, що кутова величина дуги останньої визначається зі співвідношення: 360  k z , де  - кутова величина дуги вакуумної камери, град; z - загальна кількість отворів висівного диска, шт.; k - ціле число, k  z . На кресленні зображений пневмомеханічний висівний апарат. Пневмомеханічний висівний апарат містить бункер для насіння, корпус з насіннєвою камерою (не показані), кришку 1 з дугоподібною вакуумною камерою 2 і встановлений між ними висівний диск 3 з рівномірно розташованими тю колу присмоктуючими отворами 4. Кутова величина  дуги вакуумної камери 2 і число отворів 4 висівного диска 3 пов'язані між собою залежністю:  30 35 360  k z , де z - загальна кількість отворів висівного диска, шт.; k - ціле число, k  z . Пневмомеханічний висівний апарат працює таким чином. При обертанні висівного диска 3 насіння, що знаходиться в насіннєвій камері 1 корпусу апарата (не показаний), присмоктується, під дією створюваного у вакуумній камері 2 розрідження, до отворів 4 диска і виноситься із зони А насіннєвої камери апарата. Під дією розрідження насіння утримується на отворах 4 до виходу їх із зони Б камери 2, де дія вакууму припиняється і насіння під дією сили тяжіння відривається від висівного диска 3 і падає в борозну. Експериментальні дослідження показали, що при обертанні висівного диска розрідження у вакуумній камері не є постійною величиною. Це пов'язано з тим, що при обертанні висівного диска число присмоктуючих отворів, що знаходяться в зоні вакуумної камери, не є постійною величиною. Так, у висівному апараті сівалки СУПН-8А з кутовою величиною дуги вакуумної камери Ψ=270° і існуючим нині висівним диском для висіву насіння кукурудзи з кількістю отворів z=14, діаметром 5,5 мм, рівномірно розташованих на колі радіусом R=60 мм, в різні моменти часу в зоні вакуумної камери знаходяться 10 або 11 отворів. Це призводить до зменшення (при k=11) або збільшення (при k=10) розрідження у вакуумній камері, що призводить до зниження рівномірності висіву насіння.  40 45 50 55 1 UA 90738 U Умовою знаходження постійного числа отворів висівного диска її юні дії вакуумної камери є одночасність входу в зону А вакуумної камери одного οтвору і виходу із зони Б вакуумної камери іншого отвору. В цьому випадку довжина вакуумної камери має бути: L  l  k    R , (1) де L - довжина вакуумної камери, м:  - кутова величина дуги вакуумної камери, рад; R - радіус кола обертання нетрів отворів висівного диска, м; l - відстань між центрами суміжних отворів по дузі кола їх обертання, м; k - ціле число, k  z . 2   R l z Враховуючи, що , з рівняння (1) знаходимо: 2  k  z , (2) або 5 10 360  k z , (3) де кут  виражено в градусах. Наприклад, для висівного апарата сівалки СУПН-8А, у якого кутова величина дуги вакуумної камери Ψ=270°, використовуючи математичний вираз (3), можна визначити раціональну кількість отворів його висівних дисків: z=4 при k=3, z=8 при k=6, z=12 при k=9, z=16 при k=12, z=20 при k=15 і т. д. Використання запропонованого пневмомеханічного висівного апарата дозволить підвищити ефективність його роботи шляхом покращення рівномірності висіву насіння за рахунок стабілізації рівня розрідження в вакуумній камері. 1. Патент України № 28409, кл. А 01 С 7/04, 2000.  15 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Пневмомеханічний висівний апарат, який включає бункер для насіння, корпус з насіннєвою камерою, кришку з дугоподібною вакуумною камерою, висівний диск з рівномірно розташованими по колу присмоктуючими отворами, який відрізняється тим, що для забезпечення якісного висіву насіння просапних культур та гніздового висіву овочевих культур шляхом зменшення пульсації величини розрідження в вакуумній камері, кутова величина дуги останньої і кількість присмоктуючих отворів висівного диска пов'язані між собою залежністю: 360 k z , де  - кутова величина дуги вакуумної камери, град; z - загальна кількість присмоктуючих отворів висівного диска, шт; k - ціле число, k  z .  35 2 UA 90738 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
