Спосіб електрохімічного хонінговання

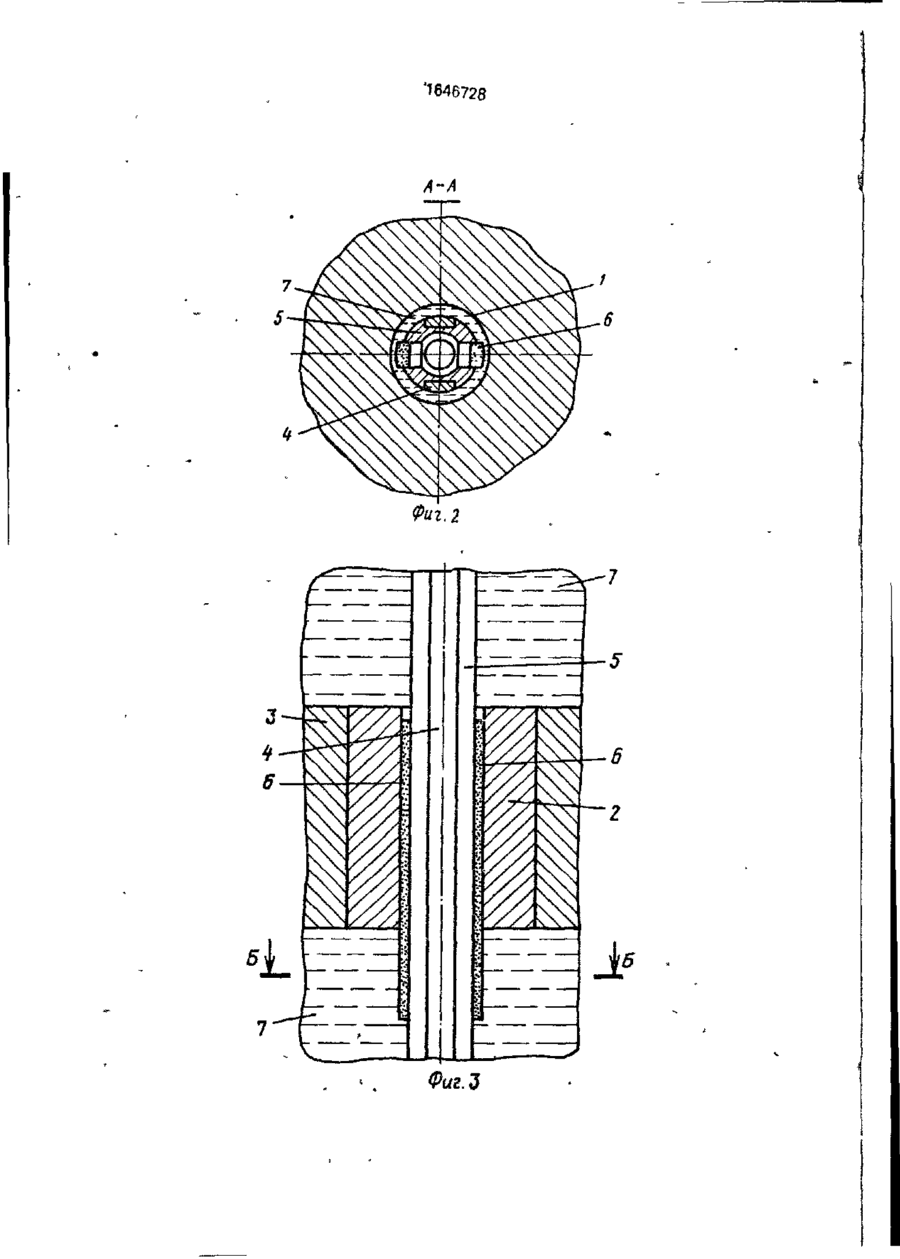

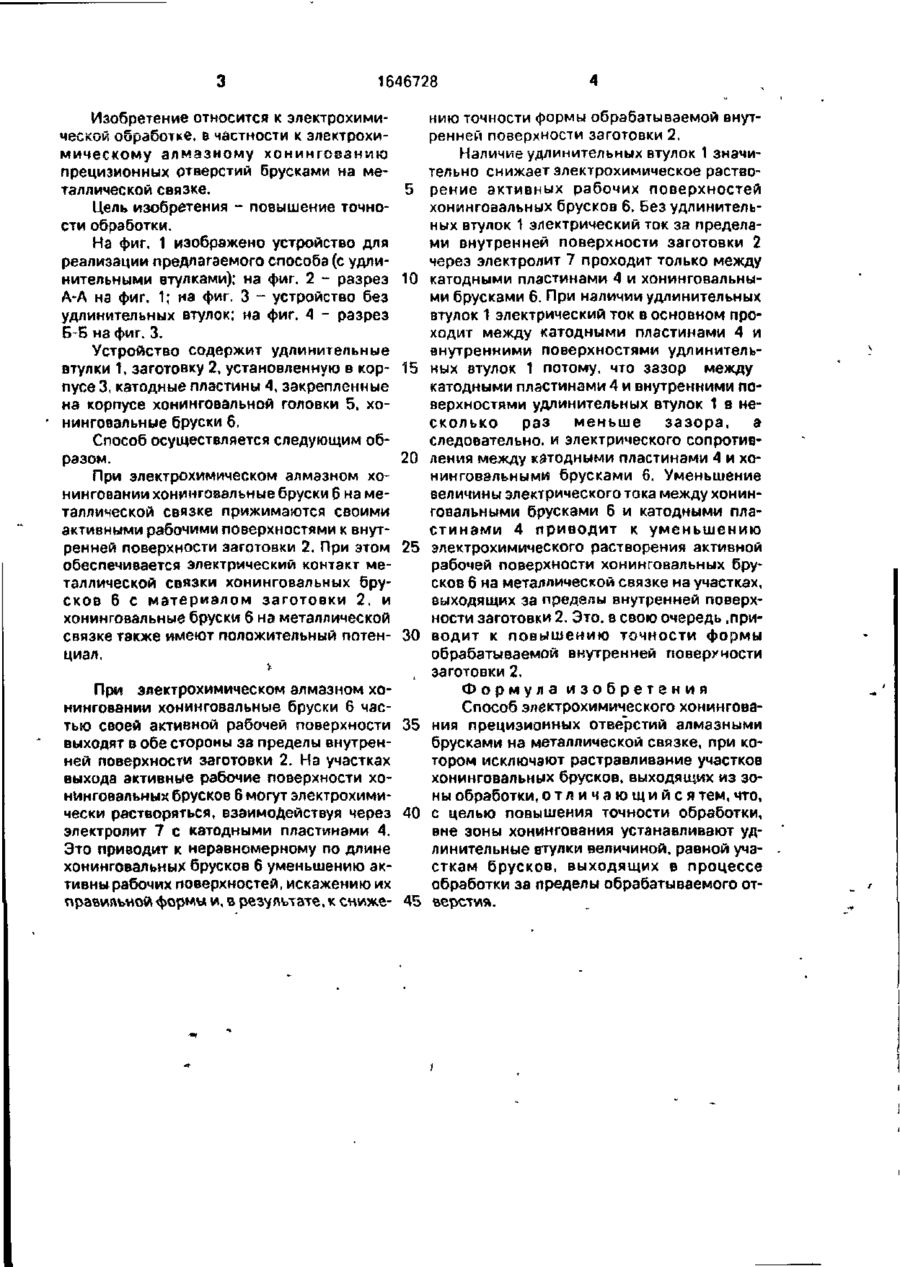

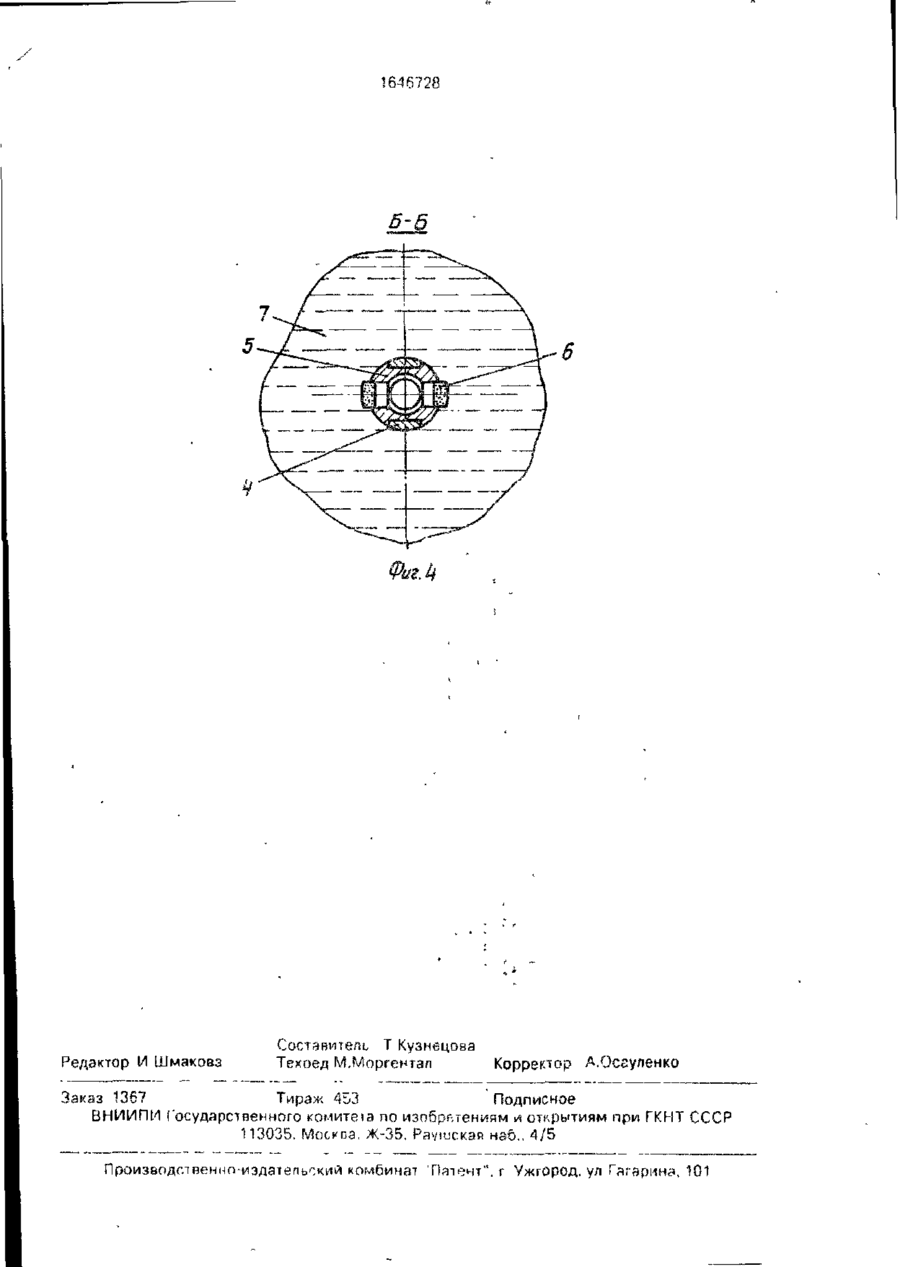

Изобретение ОТНОСИТСЯ к электрохимической обработке в частности к зле/трохимужескому алмазному хонинюванмю прецизионных отверстий брусками на ме таллической связке. Цель изобретения - повышение точности обработки. При электрохимическом хонинговзкии хонычговальные бруски 6 частью своей рабочей поверхности выходят за пределы заготовки 2. На участках выхода поверхности хонинговапьных брусков электрохимичегки растворяются. Наличие удлинительных атулок 1 снижает электрохимическое растворение хонинговальных брусков. Электрический ток при наличии в гулок в основном проходит между катодными пластинами 4 и внутренними поверхностями втулок, так как зазор между ними меньше, чем зазор между катодными пластинами 4 и хонииговальными брусками. 4 ил. 1 С со > Риг 1 1646728 Изобретение относится к электрохимической обработке, в частности к электрохимическому алмазному хонингованию прецизионных отверстий брусками на металлической связке. Цель изобретения - повышение точности обработки. На фиг, 1 изображено устройство для реализации предлагаемого способа (с удлинительными втулками); на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - устройство без удлинительных втулок; на фиг. 4 - разрез Б-Б на фиг. 3. Устройство содержит удлинительные втулки 1, заготовку 2, установленную в корпусе 3, катодные пластины 4, закрепленные на корпусе хонинговальной головки 5, хонинговальные бруски 6. Способ осуществляется следующим образом. При электрохимическом алмазном хонинговании хонииговальные бруски 6 на металлической связке прижимаются своими активными рабочими поверхностями к внутренней поверхности заготовки 2. При этом обеспечивается электрический контакт металлической связки хонинговальных брусков 6 с материалом заготовки 2, и хонинговальные бруски 6 на металлической связке также имеют положительный потенциал. 5 10 15 20 25 30 , При электрохимическом алмазном хонинговании хонинговальные бруски 6 частью своей активной рабочей поверхности 35 выходят в обе стороны за пределы внутренней поверхности заготовки 2. На участках выхода активные рабочие поверхности хонйнговальных брусков 6 могут электрохимически растворяться, взаимодействуя через 40 электролит 7 с катодными пластинами 4. Это приводит к неравномерному по длине хонинговальных брусков 6 уменьшению активнырабочих поверхностей, искажению их правильной формы и, в результате, к сниже- 45 нию точности формы обрабатываемой внутренней поверхности заготовки 2. Наличие удлинительных втулок 1 значительно снижает электрохимическое растворение активных рабочих поверхностей хонинговальных брусков 6. Без удлинительных втулок 1 электрический ток за пределами внутренней поверхности заготовки 2 через электролит 7 проходит только между катодными пластинами 4 и хонинговальными брусками 6. При наличии удлинительных втулок 1 электрический ток в основном проходит между катодными пластинами 4 и внутренними поверхностями удлинительных втулок 1 потому, что зазор между катодными пластинами 4 и внутренними поверхностями удлинительных втулок 1 в несколько раз меньше зазора, а следовательно, и электрического сопротивления между катодными пластинами 4 и хонинговальными брусками 6. Уменьшение величины электрического тока между хонинговальными брусками 6 и катодными пластинами 4 приводит к уменьшению электрохимического растворения активной рабочей поверхности хонинговальных брусков б на металлической связке на участках, выходящих за пределы внутренней поверхности заготовки 2. Это. в свою очередь ,приводит к повышению точности формы обрабатываемой внутренней поверхности заготовки 2, Формула изобретения Способ электрохимического хонингования прецизионных отверстий алмазными брусками на металлической связке, при котором исключают растравливание участков хонинговальных брусков, выходящих из зоны обработки, о т л и ч а ю щ и й с я тем, что, с целью повышения точности обработки, вне зоны хонингования устанавливают удлинительные втулки величиной, равной участкам брусков, выходящих в процессе обработки за пределы обрабатываемого отверстия. '1646728 Фиг,2 1646728 6 Редактор И Шмаковз Составитель Т Кузнецова Техоед М.Моргентал Корректор А.Осгуленко Заказ 1367 Тираж 4^3 Подписное ВНИИПМ Государственного комитеіа по изобретениям и открытиям при ГКНТ СССР 113035. Москпа. Ж-35. Раушская неб., 4/5 Производслвеннп-издатепьский комбинат 'Патент", г Ужгород, ул Гагарина, 101
