Каркасна споруда з гідропідсилювачем для компенсації нерівномірних деформувань основи

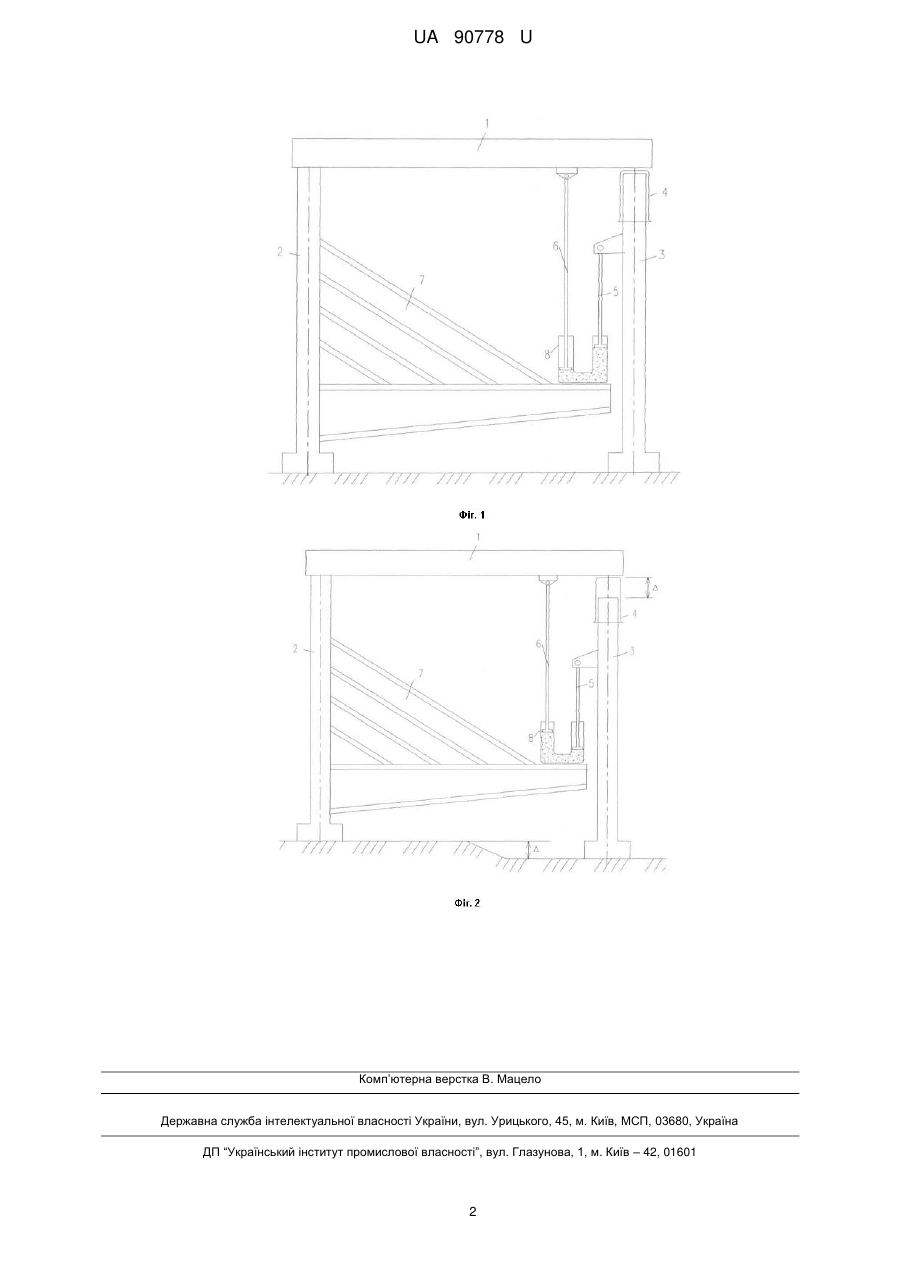

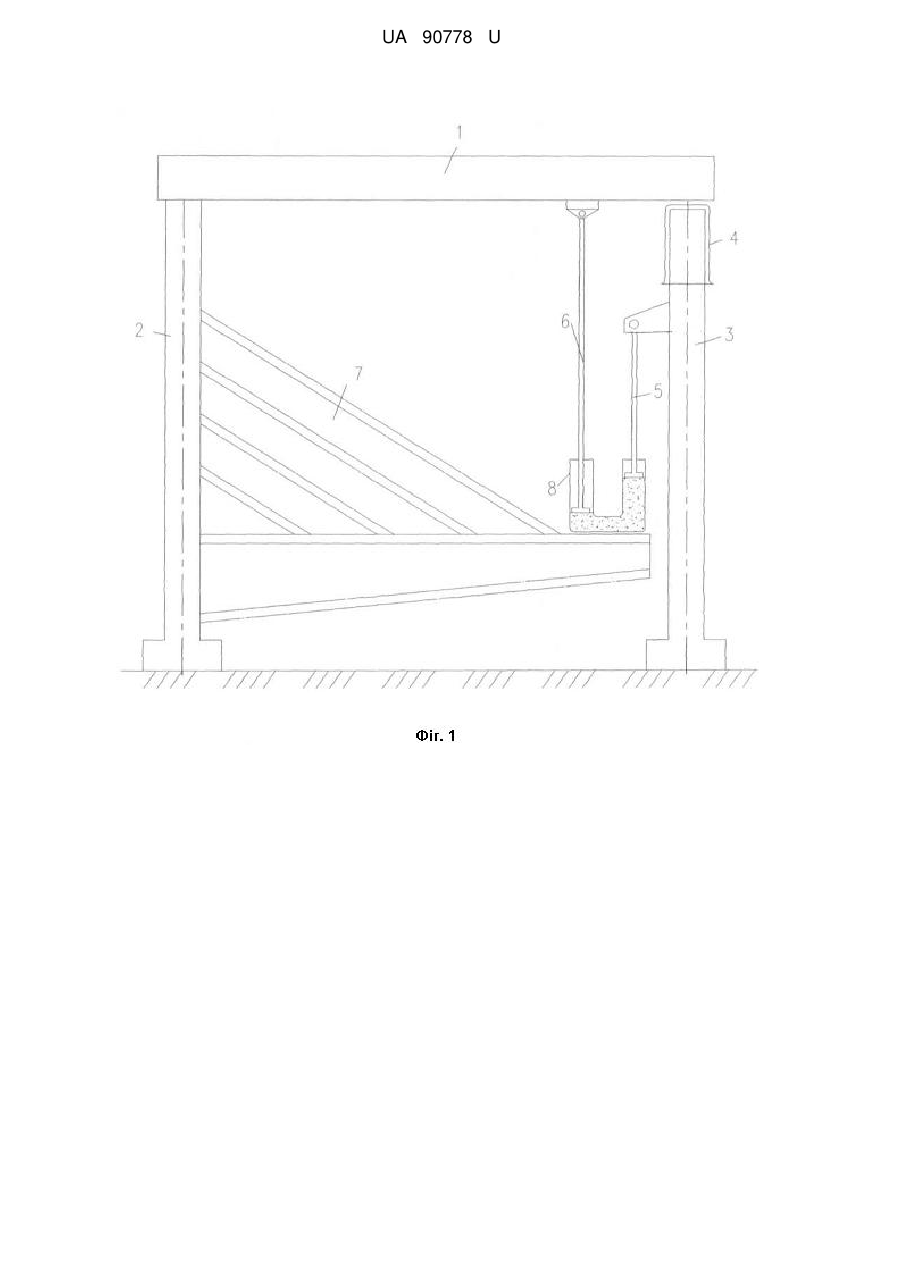

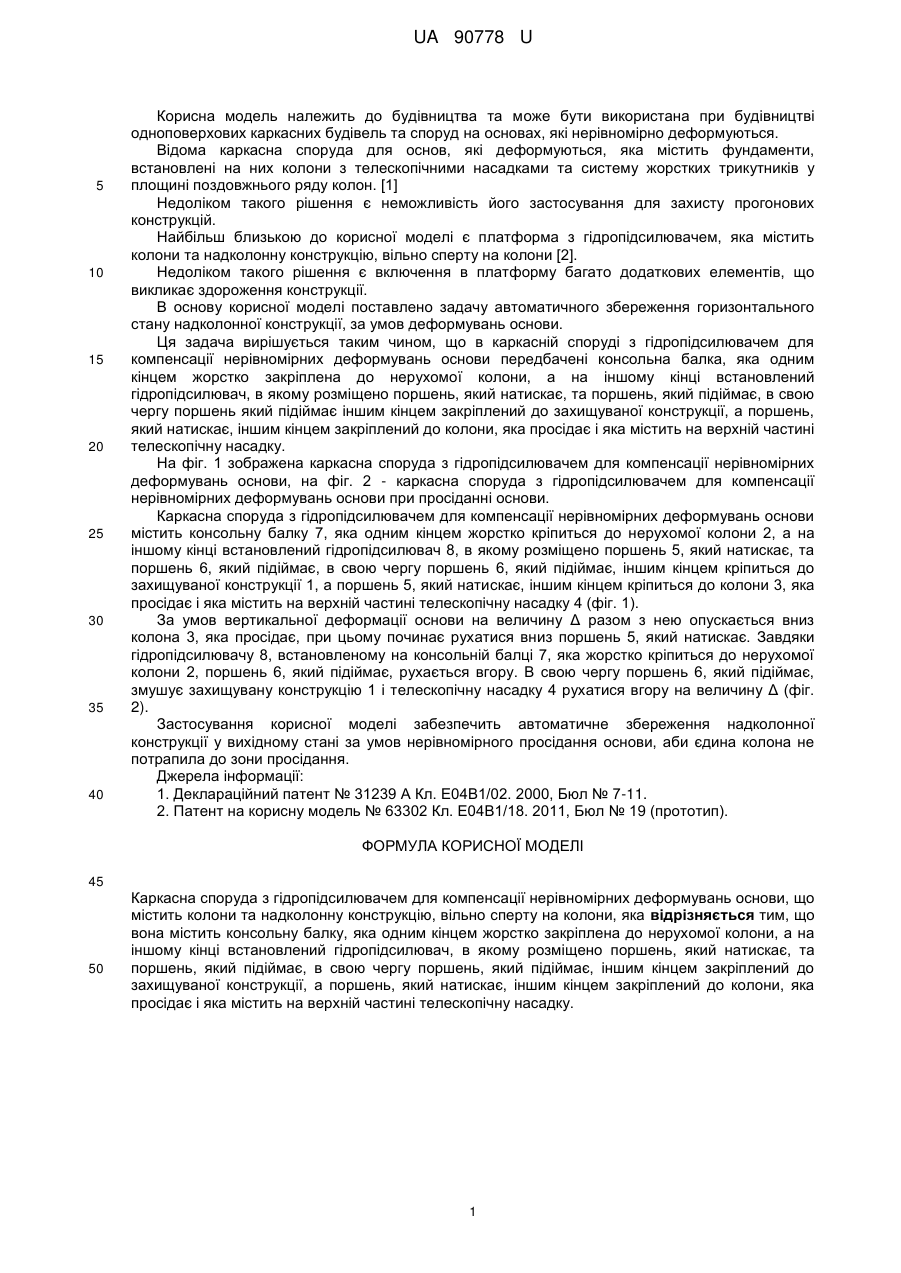

Реферат: Каркасна споруда з гідропідсилювачем для компенсації нерівномірних деформувань основи містить колони та надколонну конструкцію, вільно сперту на колони. Передбачена консольна балка, яка одним кінцем жорстко закріплена до нерухомої колони, а на іншому кінці встановлений гідропідсилювач, в якому розміщено поршень, який натискає, та поршень, який підіймає, в свою чергу поршень, який підіймає, іншим кінцем закріплений до захищуваної конструкції, а поршень, який натискає, іншим кінцем закріплений до колони, яка просідає і яка містить на верхній частині телескопічну насадку. UA 90778 U (12) UA 90778 U UA 90778 U 5 10 15 20 25 30 35 40 Корисна модель належить до будівництва та може бути використана при будівництві одноповерхових каркасних будівель та споруд на основах, які нерівномірно деформуються. Відома каркасна споруда для основ, які деформуються, яка містить фундаменти, встановлені на них колони з телескопічними насадками та систему жорстких трикутників у площині поздовжнього ряду колон. [1] Недоліком такого рішення є неможливість його застосування для захисту прогонових конструкцій. Найбільш близькою до корисної моделі є платформа з гідропідсилювачем, яка містить колони та надколонну конструкцію, вільно сперту на колони [2]. Недоліком такого рішення є включення в платформу багато додаткових елементів, що викликає здороження конструкції. В основу корисної моделі поставлено задачу автоматичного збереження горизонтального стану надколонної конструкції, за умов деформувань основи. Ця задача вирішується таким чином, що в каркасній споруді з гідропідсилювачем для компенсації нерівномірних деформувань основи передбачені консольна балка, яка одним кінцем жорстко закріплена до нерухомої колони, а на іншому кінці встановлений гідропідсилювач, в якому розміщено поршень, який натискає, та поршень, який підіймає, в свою чергу поршень який підіймає іншим кінцем закріплений до захищуваної конструкції, а поршень, який натискає, іншим кінцем закріплений до колони, яка просідає і яка містить на верхній частині телескопічну насадку. На фіг. 1 зображена каркасна споруда з гідропідсилювачем для компенсації нерівномірних деформувань основи, на фіг. 2 - каркасна споруда з гідропідсилювачем для компенсації нерівномірних деформувань основи при просіданні основи. Каркасна споруда з гідропідсилювачем для компенсації нерівномірних деформувань основи містить консольну балку 7, яка одним кінцем жорстко кріпиться до нерухомої колони 2, а на іншому кінці встановлений гідропідсилювач 8, в якому розміщено поршень 5, який натискає, та поршень 6, який підіймає, в свою чергу поршень 6, який підіймає, іншим кінцем кріпиться до захищуваної конструкції 1, а поршень 5, який натискає, іншим кінцем кріпиться до колони 3, яка просідає і яка містить на верхній частині телескопічну насадку 4 (фіг. 1). За умов вертикальної деформації основи на величину Δ разом з нею опускається вниз колона 3, яка просідає, при цьому починає рухатися вниз поршень 5, який натискає. Завдяки гідропідсилювачу 8, встановленому на консольній балці 7, яка жорстко кріпиться до нерухомої колони 2, поршень 6, який підіймає, рухається вгору. В свою чергу поршень 6, який підіймає, змушує захищувану конструкцію 1 і телескопічну насадку 4 рухатися вгору на величину Δ (фіг. 2). Застосування корисної моделі забезпечить автоматичне збереження надколонної конструкції у вихідному стані за умов нерівномірного просідання основи, аби єдина колона не потрапила до зони просідання. Джерела інформації: 1. Деклараційний патент № 31239 А Кл. Е04В1/02. 2000, Бюл № 7-11. 2. Патент на корисну модель № 63302 Кл. Е04В1/18. 2011, Бюл № 19 (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Каркасна споруда з гідропідсилювачем для компенсації нерівномірних деформувань основи, що містить колони та надколонну конструкцію, вільно сперту на колони, яка відрізняється тим, що вона містить консольну балку, яка одним кінцем жорстко закріплена до нерухомої колони, а на іншому кінці встановлений гідропідсилювач, в якому розміщено поршень, який натискає, та поршень, який підіймає, в свою чергу поршень, який підіймає, іншим кінцем закріплений до захищуваної конструкції, а поршень, який натискає, іншим кінцем закріплений до колони, яка просідає і яка містить на верхній частині телескопічну насадку. 1 UA 90778 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
