Каркас споруди з котким барабаном для карстонебезпечних основ
Номер патенту: 90777
Опубліковано: 10.06.2014
Автори: Віноградов Володимир Миколайович, Кулікова Ольга Сергіївна, Петраков Олександр Олександрович, Кухар Ганна Володимирівна
Формула / Реферат

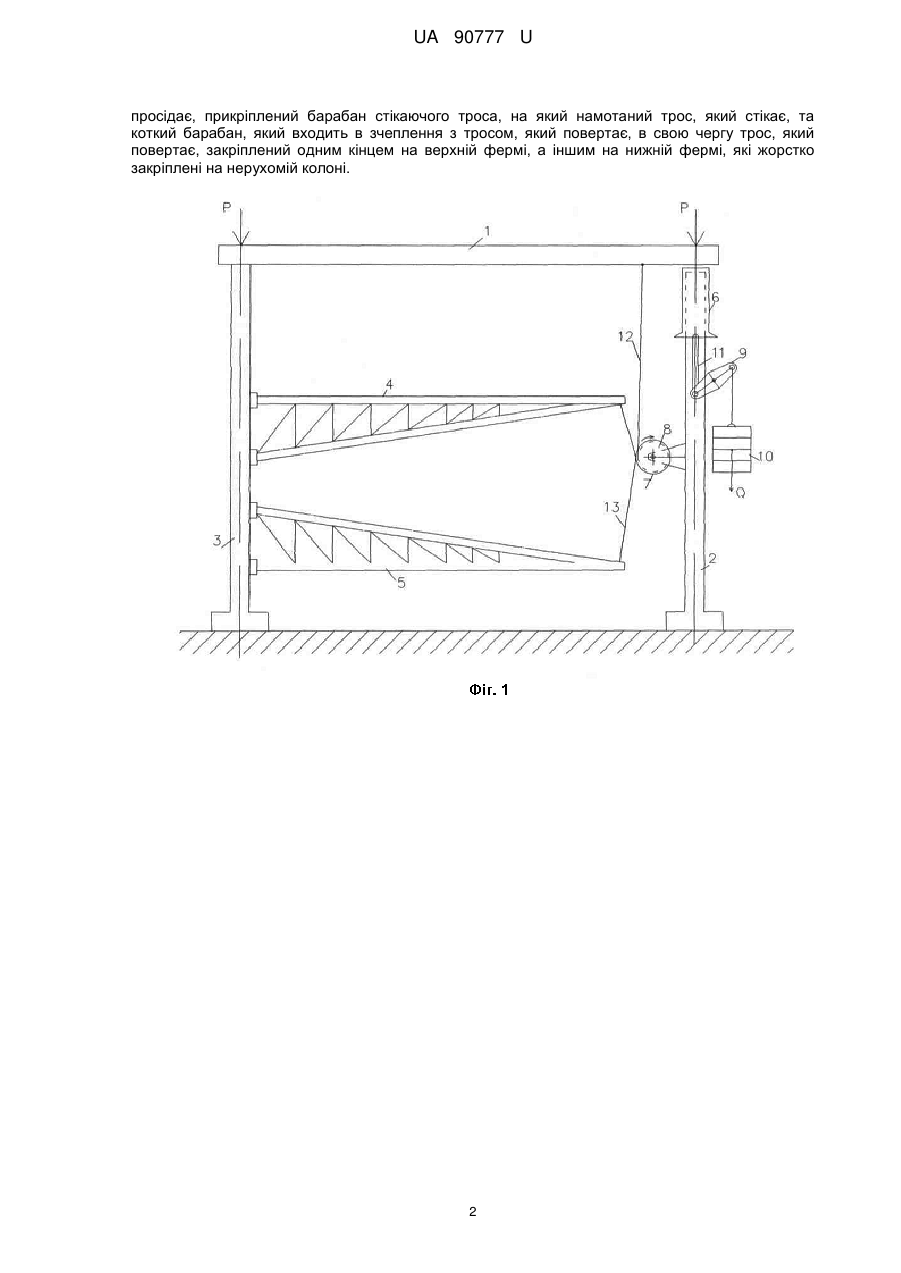

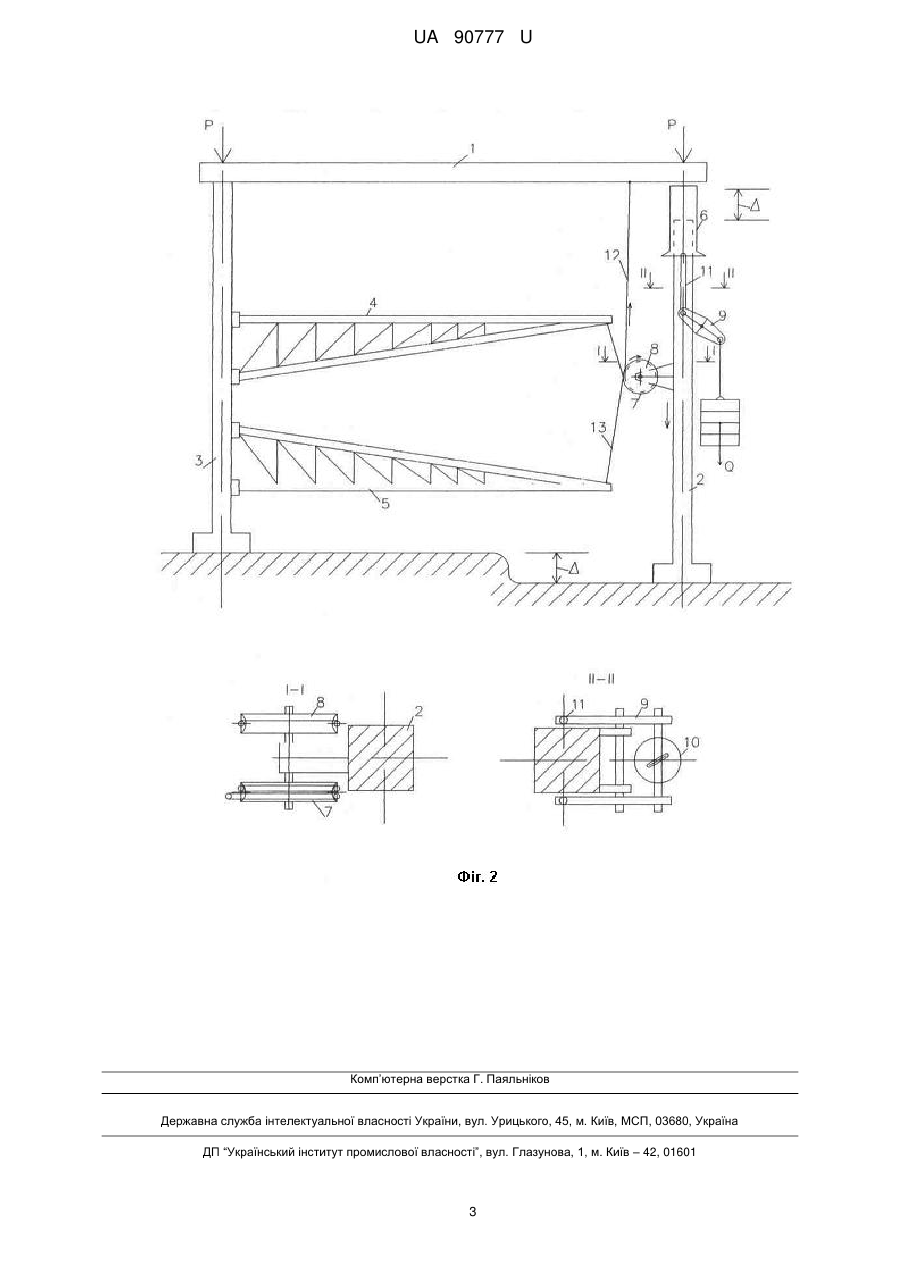

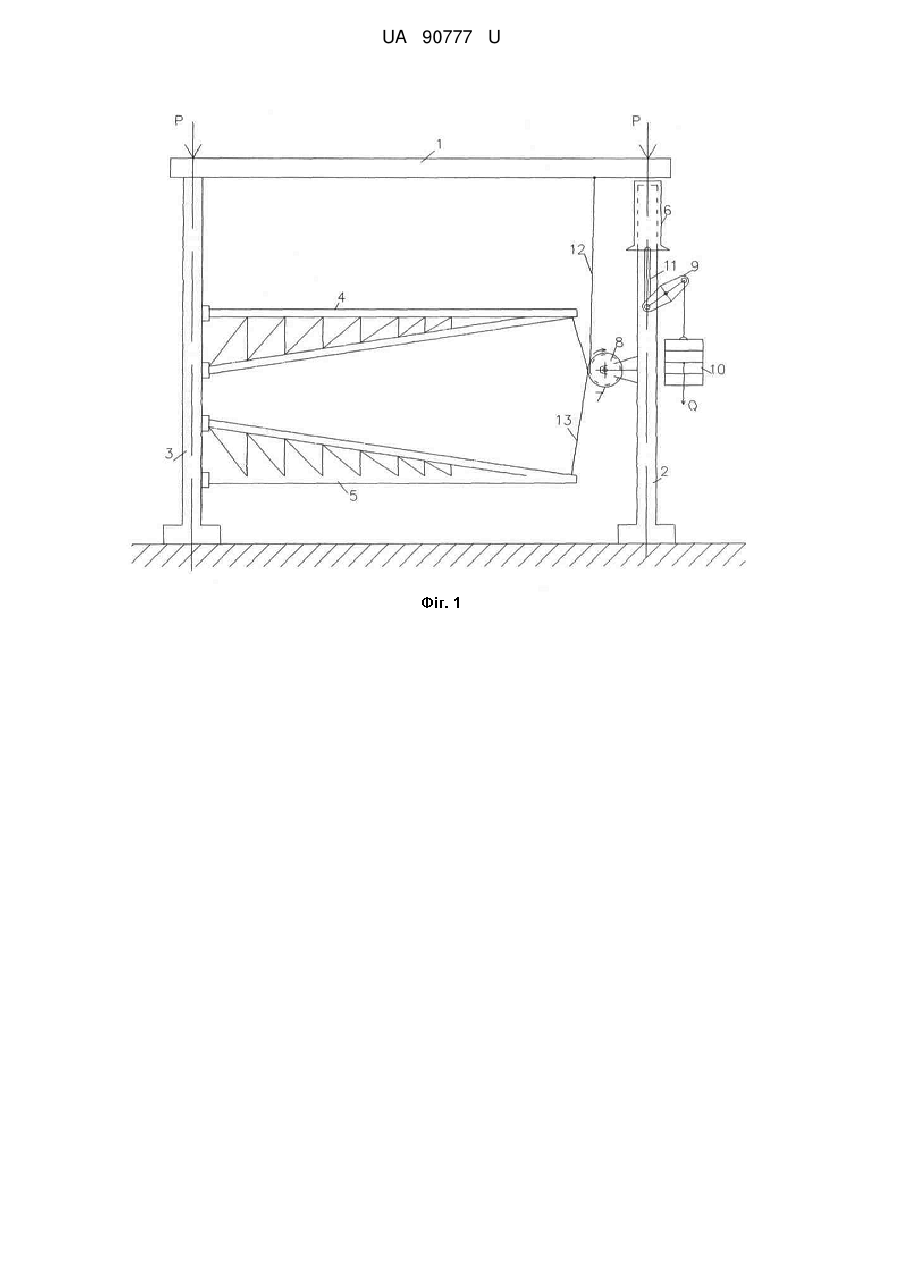

Каркас споруди з котким барабаном для карстонебезпечних основ, який вміщує колони з можливістю прямовисного пересування за допомогою активного навантаження, який відрізняється тим, що колона, яка просідає, верхня частина якої має телескопічну насадку, до якої закріплений стрижень, який підіймає, також до колони закріплений важіль, який коливається, в свою чергу важіль, який коливається, одним кінцем з'єднаний зі стрижнем, який підіймає, а іншим кінцем з'єднаний з активним навантаженням, з другого боку до колони, яка просідає, прикріплений барабан стікаючого троса, на який намотаний трос, який стікає, та коткий барабан, який входить в зчеплення з тросом, який повертає, в свою чергу трос, який повертає, закріплений одним кінцем на верхній фермі, а іншим на нижній фермі, які жорстко закріплені на нерухомій колоні.
Текст

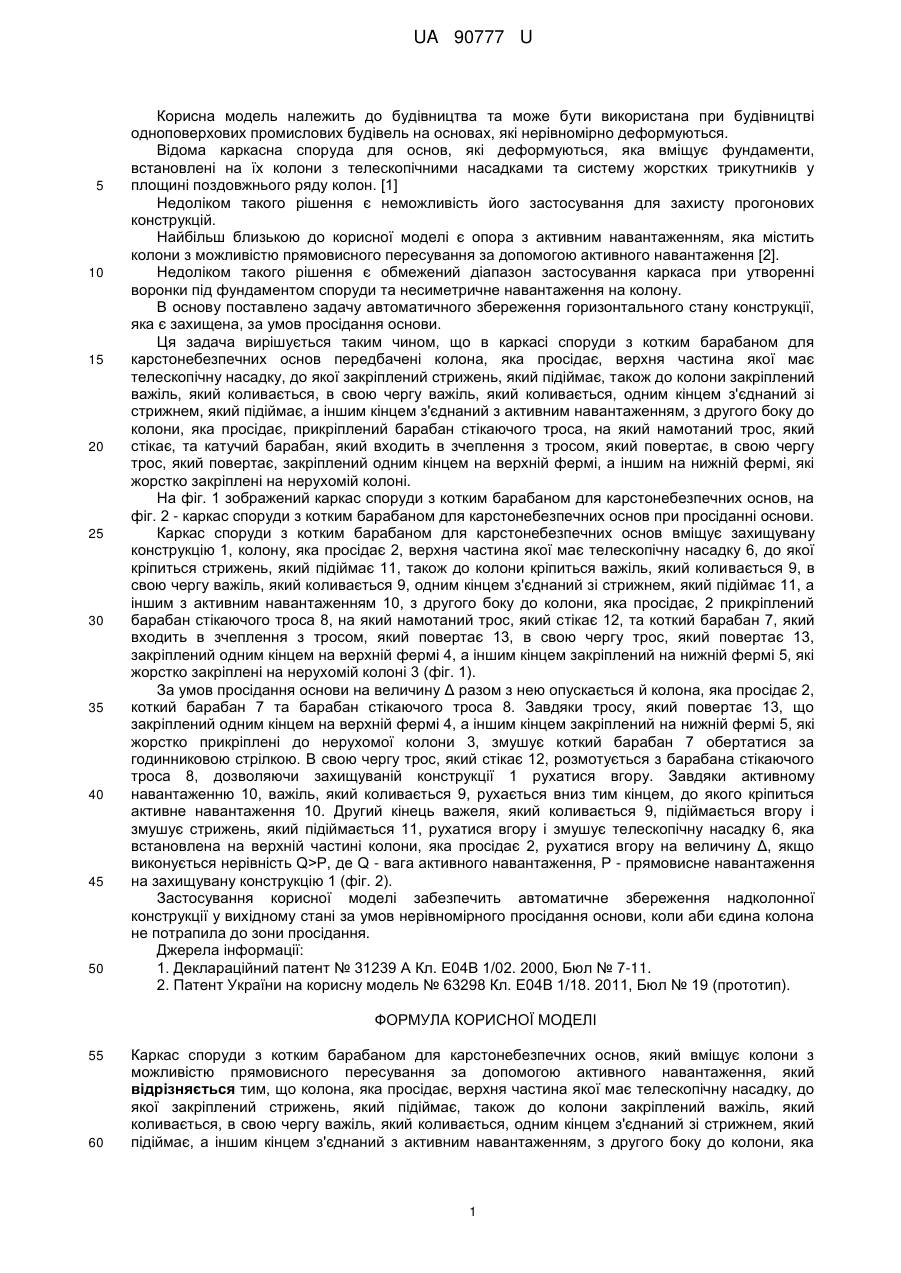

Реферат: Каркас споруди з котким барабаном для карстонебезпечних основ вміщує колони з можливістю прямовисного пересування за допомогою активного навантаження. Колона, яка просідає, верхня частина якої має телескопічну насадку, до якої закріплений стрижень, який підіймає, також до колони закріплений важіль, який коливається, в свою чергу важіль, який коливається, одним кінцем з'єднаний зі стрижнем, який підіймає, а іншим кінцем з'єднаний з активним навантаженням, з другого боку до колони, яка просідає, прикріплений барабан стікаючого троса, на який намотаний трос, який стікає, та коткий барабан, який входить в зчеплення з тросом, який повертає, в свою чергу трос, який повертає, закріплений одним кінцем на верхній фермі, а іншим на нижній фермі, які жорстко закріплені на нерухомій колоні. UA 90777 U (12) UA 90777 U UA 90777 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівництва та може бути використана при будівництві одноповерхових промислових будівель на основах, які нерівномірно деформуються. Відома каркасна споруда для основ, які деформуються, яка вміщує фундаменти, встановлені на їх колони з телескопічними насадками та систему жорстких трикутників у площині поздовжнього ряду колон. [1] Недоліком такого рішення є неможливість його застосування для захисту прогонових конструкцій. Найбільш близькою до корисної моделі є опора з активним навантаженням, яка містить колони з можливістю прямовисного пересування за допомогою активного навантаження [2]. Недоліком такого рішення є обмежений діапазон застосування каркаса при утворенні воронки під фундаментом споруди та несиметричне навантаження на колону. В основу поставлено задачу автоматичного збереження горизонтального стану конструкції, яка є захищена, за умов просідання основи. Ця задача вирішується таким чином, що в каркасі споруди з котким барабаном для карстонебезпечних основ передбачені колона, яка просідає, верхня частина якої має телескопічну насадку, до якої закріплений стрижень, який підіймає, також до колони закріплений важіль, який коливається, в свою чергу важіль, який коливається, одним кінцем з'єднаний зі стрижнем, який підіймає, а іншим кінцем з'єднаний з активним навантаженням, з другого боку до колони, яка просідає, прикріплений барабан стікаючого троса, на який намотаний трос, який стікає, та катучий барабан, який входить в зчеплення з тросом, який повертає, в свою чергу трос, який повертає, закріплений одним кінцем на верхній фермі, а іншим на нижній фермі, які жорстко закріплені на нерухомій колоні. На фіг. 1 зображений каркас споруди з котким барабаном для карстонебезпечних основ, на фіг. 2 - каркас споруди з котким барабаном для карстонебезпечних основ при просіданні основи. Каркас споруди з котким барабаном для карстонебезпечних основ вміщує захищувану конструкцію 1, колону, яка просідає 2, верхня частина якої має телескопічну насадку 6, до якої кріпиться стрижень, який підіймає 11, також до колони кріпиться важіль, який коливається 9, в свою чергу важіль, який коливається 9, одним кінцем з'єднаний зі стрижнем, який підіймає 11, а іншим з активним навантаженням 10, з другого боку до колони, яка просідає, 2 прикріплений барабан стікаючого троса 8, на який намотаний трос, який стікає 12, та коткий барабан 7, який входить в зчеплення з тросом, який повертає 13, в свою чергу трос, який повертає 13, закріплений одним кінцем на верхній фермі 4, а іншим кінцем закріплений на нижній фермі 5, які жорстко закріплені на нерухомій колоні 3 (фіг. 1). За умов просідання основи на величину Δ разом з нею опускається й колона, яка просідає 2, коткий барабан 7 та барабан стікаючого троса 8. Завдяки тросу, який повертає 13, що закріплений одним кінцем на верхній фермі 4, а іншим кінцем закріплений на нижній фермі 5, які жорстко прикріплені до нерухомої колони 3, змушує коткий барабан 7 обертатися за годинниковою стрілкою. В свою чергу трос, який стікає 12, розмотується з барабана стікаючого троса 8, дозволяючи захищуваній конструкції 1 рухатися вгору. Завдяки активному навантаженню 10, важіль, який коливається 9, рухається вниз тим кінцем, до якого кріпиться активне навантаження 10. Другий кінець важеля, який коливається 9, підіймається вгору і змушує стрижень, який підіймається 11, рухатися вгору і змушує телескопічну насадку 6, яка встановлена на верхній частині колони, яка просідає 2, рухатися вгору на величину Δ, якщо виконується нерівність Q>Р, де Q - вага активного навантаження, Р - прямовисне навантаження на захищувану конструкцію 1 (фіг. 2). Застосування корисної моделі забезпечить автоматичне збереження надколонної конструкції у вихідному стані за умов нерівномірного просідання основи, коли аби єдина колона не потрапила до зони просідання. Джерела інформації: 1. Деклараційний патент № 31239 А Кл. Е04В 1/02. 2000, Бюл № 7-11. 2. Патент України на корисну модель № 63298 Кл. Е04В 1/18. 2011, Бюл № 19 (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Каркас споруди з котким барабаном для карстонебезпечних основ, який вміщує колони з можливістю прямовисного пересування за допомогою активного навантаження, який відрізняється тим, що колона, яка просідає, верхня частина якої має телескопічну насадку, до якої закріплений стрижень, який підіймає, також до колони закріплений важіль, який коливається, в свою чергу важіль, який коливається, одним кінцем з'єднаний зі стрижнем, який підіймає, а іншим кінцем з'єднаний з активним навантаженням, з другого боку до колони, яка 1 UA 90777 U просідає, прикріплений барабан стікаючого троса, на який намотаний трос, який стікає, та коткий барабан, який входить в зчеплення з тросом, який повертає, в свою чергу трос, який повертає, закріплений одним кінцем на верхній фермі, а іншим на нижній фермі, які жорстко закріплені на нерухомій колоні. 2 UA 90777 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Автори англійськоюPetrakov Oleksandr Oleksandrovych, Vinohradov Volodymyr Mykolaiovych, Kukhar Hanna Volodymyrivna
Автори російськоюПетраков Александр Александрович, Виноградов Владимир Николаевич, Кухар Анна Владимирова
МПК / Мітки
МПК: E04B 1/18
Мітки: основ, карстонебезпечних, споруди, каркас, барабаном, котким
