Платформа із гідропідсилювачем
Номер патенту: 63302
Опубліковано: 10.10.2011
Автори: Петраков Олександр Олександрович, Кухар Ганна Володимирівна, Віноградов Володимир Миколайович, Старун Еліна Сергіївна
Формула / Реферат
Платформа із гідропідсилювачем, яка вміщує фундаменти, жорстко закріплені на них колони, надколонну конструкцію, вільно сперту на колони, яка відрізняється тим, що гідропідсилювачі містять прямовисні стрижні, які верхнім кінцем з'єднані з платформою, а нижнім кінцем з'єднані з поршнем діаметром Д1 вихідного отвору гідропідсилювача, а вхідний отвір, який має діаметр Д2, з'єднаний відповідно з лівим та правим горизонтальними стрижнями, які мають можливість розтягуватись без передавання зусиль, та мають відповідно лівий нижній поршень та правий нижній поршень, в свою чергу другими кінцями горизонтальні стрижні шарнірно з'єднані з трикутником у верхньому куті, а нижніми кутами трикутник з'єднаний шарнірно з суміжними фундаментами.
Текст

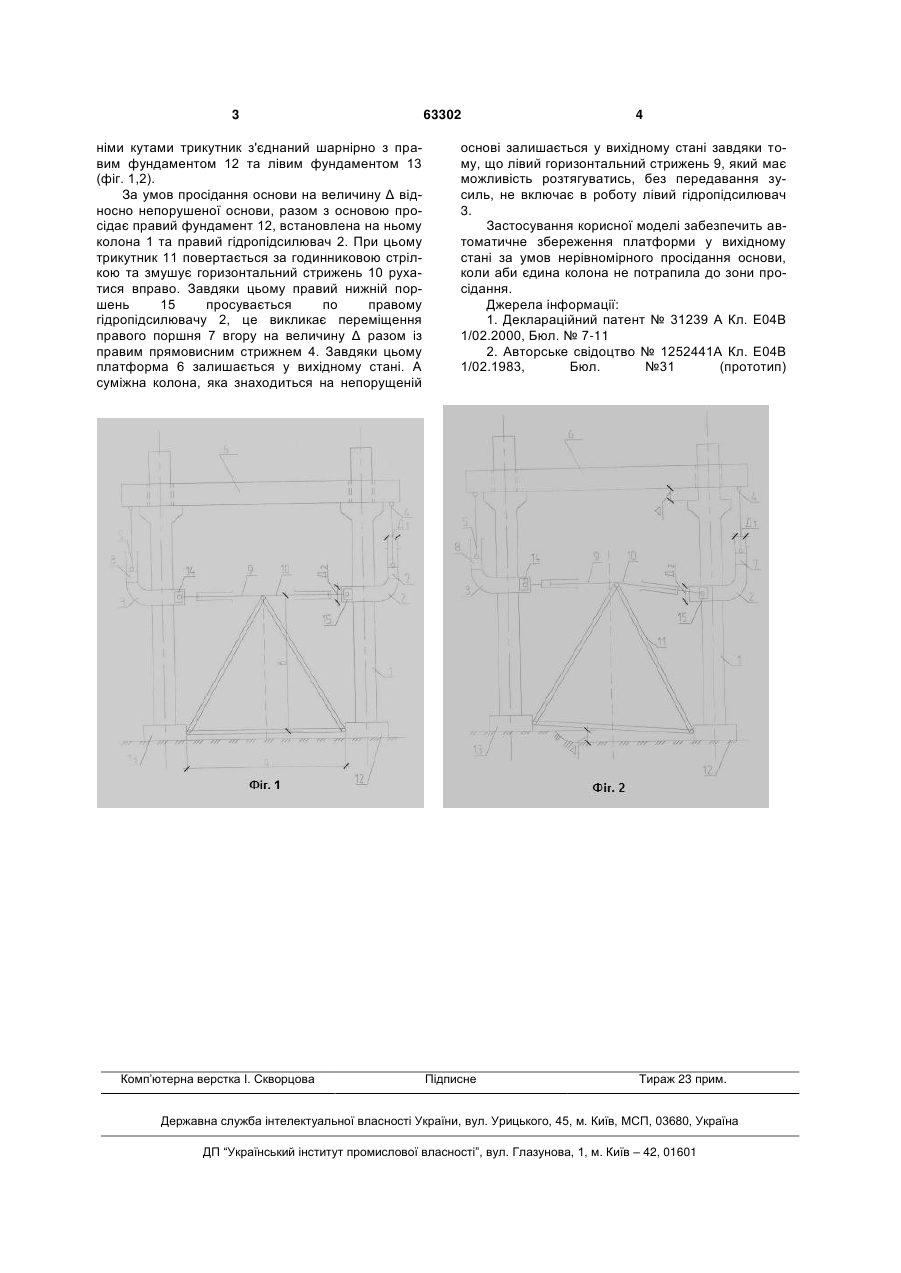

Платформа із гідропідсилювачем, яка вміщує фундаменти, жорстко закріплені на них колони, надколонну конструкцію, вільно сперту на колони, 3 німи кутами трикутник з'єднаний шарнірно з правим фундаментом 12 та лівим фундаментом 13 (фіг. 1,2). За умов просідання основи на величину Δ відносно непорушеної основи, разом з основою просідає правий фундамент 12, встановлена на ньому колона 1 та правий гідропідсилювач 2. При цьому трикутник 11 повертається за годинниковою стрілкою та змушує горизонтальний стрижень 10 рухатися вправо. Завдяки цьому правий нижній поршень 15 просувається по правому гідропідсилювачу 2, це викликає переміщення правого поршня 7 вгору на величину Δ разом із правим прямовисним стрижнем 4. Завдяки цьому платформа 6 залишається у вихідному стані. А суміжна колона, яка знаходиться на непорущеній Комп’ютерна верстка І. Скворцова 63302 4 основі залишається у вихідному стані завдяки тому, що лівий горизонтальний стрижень 9, який має можливість розтягуватись, без передавання зусиль, не включає в роботу лівий гідропідсилювач 3. Застосування корисної моделі забезпечить автоматичне збереження платформи у вихідному стані за умов нерівномірного просідання основи, коли аби єдина колона не потрапила до зони просідання. Джерела інформації: 1. Деклараційний патент № 31239 А Кл. Е04В 1/02.2000, Бюл. № 7-11 2. Авторське свідоцтво № 1252441А Кл. Е04В 1/02.1983, Бюл. №31 (прототип) Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюA platform with hydraulic booster
Автори англійськоюPetrakov Oleksandr Oleksandrovych, Vinohradov Volodymyr Mykolaiovych, Kukhar Hanna Volodymyrivna, Starun Elina Serhiivna
Назва патенту російськоюПлатформа с гидроусилителем
Автори російськоюПетраков Александр Александрович, Виноградов Владимир Николаевич, Кухар Анна Владимирова, Старун Элина Сергеевна
МПК / Мітки
МПК: E04B 1/18
Мітки: платформа, гідропідсилювачем
