Пристрій з гідравлічним датчиком для компенсації нерівномірних деформувань основи

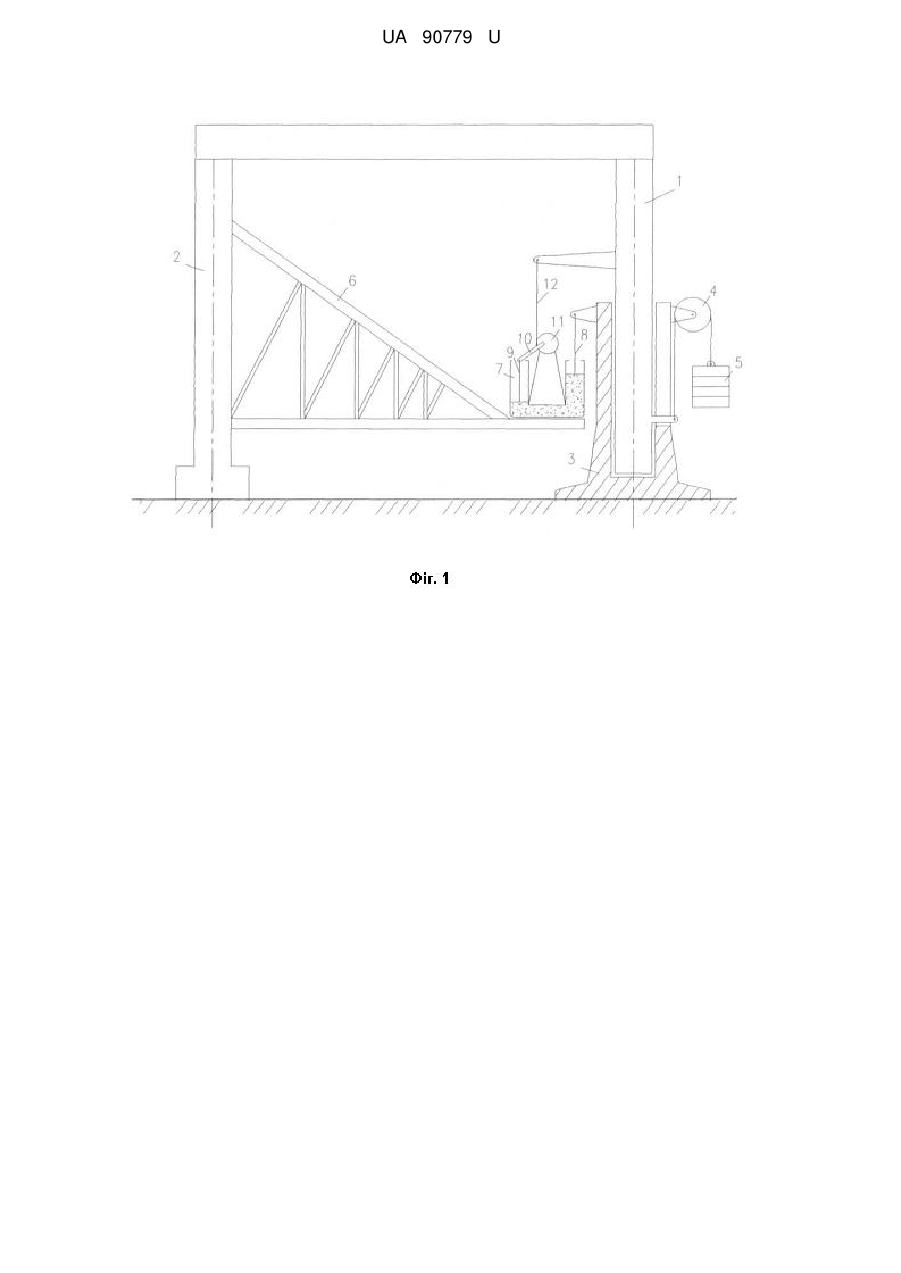

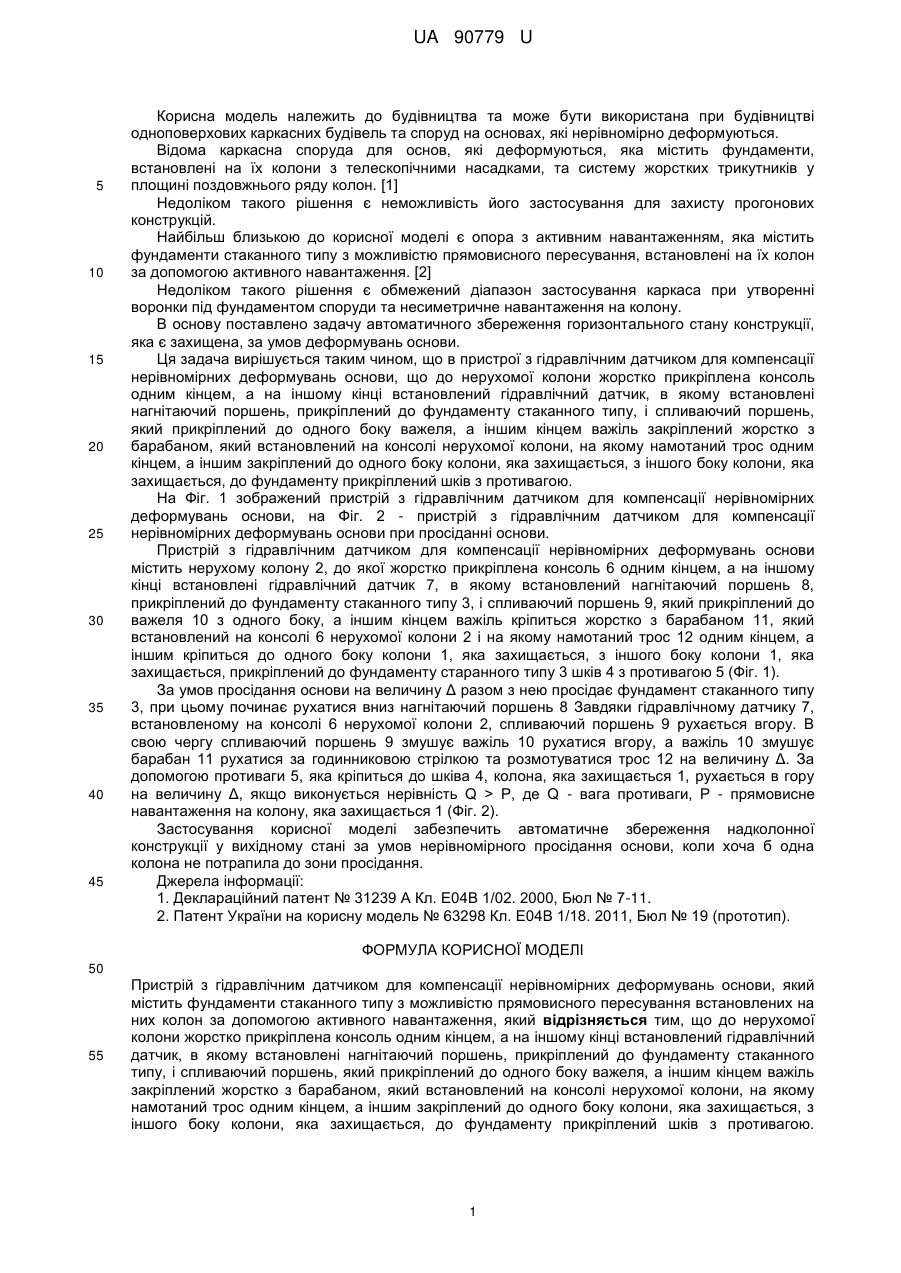

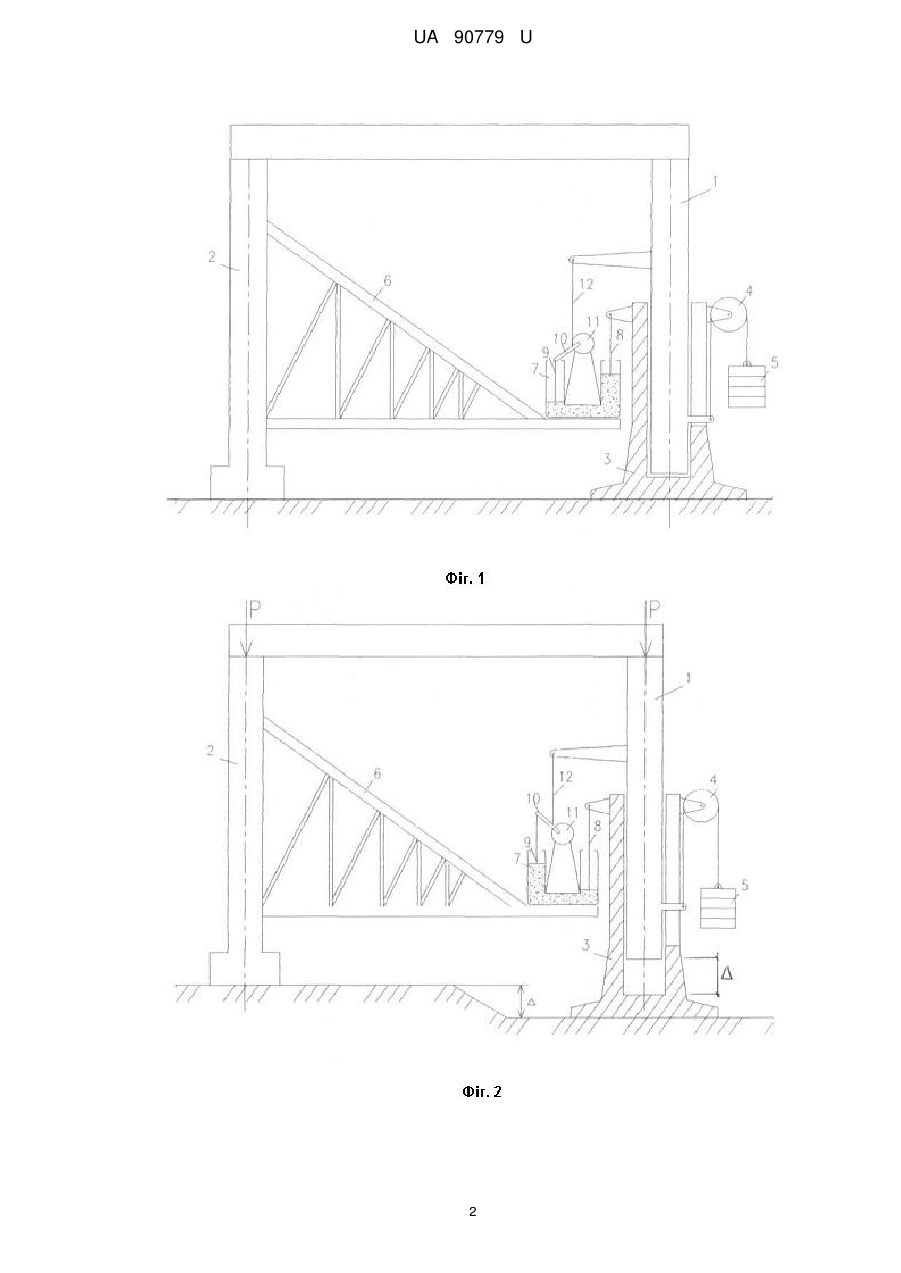

Реферат: Пристрій з гідравлічним датчиком для компенсації нерівномірних деформувань основи містить фундаменти стаканного типу з можливістю прямовисного пересування встановлених на них колон за допомогою активного навантаження. Крім цього, до нерухомої колони жорстко прикріплена консоль одним кінцем, а на іншому кінці встановлений гідравлічний датчик, в якому встановлені нагнітаючий поршень, прикріплений до фундаменту стаканного типу, і спливаючий поршень, який прикріплений до одного боку важеля, а іншим кінцем важіль закріплений жорстко з барабаном, який встановлений на консолі нерухомої колони, на якому намотаний трос одним кінцем, а іншим закріплений до одного боку колони, яка захищається, з іншого боку колони, яка захищається, до фундаменту прикріплений шків з противагою. UA 90779 U (12) UA 90779 U UA 90779 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до будівництва та може бути використана при будівництві одноповерхових каркасних будівель та споруд на основах, які нерівномірно деформуються. Відома каркасна споруда для основ, які деформуються, яка містить фундаменти, встановлені на їх колони з телескопічними насадками, та систему жорстких трикутників у площині поздовжнього ряду колон. [1] Недоліком такого рішення є неможливість його застосування для захисту прогонових конструкцій. Найбільш близькою до корисної моделі є опора з активним навантаженням, яка містить фундаменти стаканного типу з можливістю прямовисного пересування, встановлені на їх колон за допомогою активного навантаження. [2] Недоліком такого рішення є обмежений діапазон застосування каркаса при утворенні воронки під фундаментом споруди та несиметричне навантаження на колону. В основу поставлено задачу автоматичного збереження горизонтального стану конструкції, яка є захищена, за умов деформувань основи. Ця задача вирішується таким чином, що в пристрої з гідравлічним датчиком для компенсації нерівномірних деформувань основи, що до нерухомої колони жорстко прикріплена консоль одним кінцем, а на іншому кінці встановлений гідравлічний датчик, в якому встановлені нагнітаючий поршень, прикріплений до фундаменту стаканного типу, і спливаючий поршень, який прикріплений до одного боку важеля, а іншим кінцем важіль закріплений жорстко з барабаном, який встановлений на консолі нерухомої колони, на якому намотаний трос одним кінцем, а іншим закріплений до одного боку колони, яка захищається, з іншого боку колони, яка захищається, до фундаменту прикріплений шків з противагою. На Фіг. 1 зображений пристрій з гідравлічним датчиком для компенсації нерівномірних деформувань основи, на Фіг. 2 - пристрій з гідравлічним датчиком для компенсації нерівномірних деформувань основи при просіданні основи. Пристрій з гідравлічним датчиком для компенсації нерівномірних деформувань основи містить нерухому колону 2, до якої жорстко прикріплена консоль 6 одним кінцем, а на іншому кінці встановлені гідравлічний датчик 7, в якому встановлений нагнітаючий поршень 8, прикріплений до фундаменту стаканного типу 3, і спливаючий поршень 9, який прикріплений до важеля 10 з одного боку, а іншим кінцем важіль кріпиться жорстко з барабаном 11, який встановлений на консолі 6 нерухомої колони 2 і на якому намотаний трос 12 одним кінцем, а іншим кріпиться до одного боку колони 1, яка захищається, з іншого боку колони 1, яка захищається, прикріплений до фундаменту старанного типу 3 шків 4 з противагою 5 (Фіг. 1). За умов просідання основи на величину Δ разом з нею просідає фундамент стаканного типу 3, при цьому починає рухатися вниз нагнітаючий поршень 8 Завдяки гідравлічному датчику 7, встановленому на консолі 6 нерухомої колони 2, спливаючий поршень 9 рухається вгору. В свою чергу спливаючий поршень 9 змушує важіль 10 рухатися вгору, а важіль 10 змушує барабан 11 рухатися за годинниковою стрілкою та розмотуватися трос 12 на величину Δ. За допомогою противаги 5, яка кріпиться до шківа 4, колона, яка захищається 1, рухається в гору на величину Δ, якщо виконується нерівність Q > Р, де Q - вага противаги, Р - прямовисне навантаження на колону, яка захищається 1 (Фіг. 2). Застосування корисної моделі забезпечить автоматичне збереження надколонної конструкції у вихідному стані за умов нерівномірного просідання основи, коли хоча б одна колона не потрапила до зони просідання. Джерела інформації: 1. Деклараційний патент № 31239 А Кл. Е04В 1/02. 2000, Бюл № 7-11. 2. Патент України на корисну модель № 63298 Кл. Е04В 1/18. 2011, Бюл № 19 (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пристрій з гідравлічним датчиком для компенсації нерівномірних деформувань основи, який містить фундаменти стаканного типу з можливістю прямовисного пересування встановлених на них колон за допомогою активного навантаження, який відрізняється тим, що до нерухомої колони жорстко прикріплена консоль одним кінцем, а на іншому кінці встановлений гідравлічний датчик, в якому встановлені нагнітаючий поршень, прикріплений до фундаменту стаканного типу, і спливаючий поршень, який прикріплений до одного боку важеля, а іншим кінцем важіль закріплений жорстко з барабаном, який встановлений на консолі нерухомої колони, на якому намотаний трос одним кінцем, а іншим закріплений до одного боку колони, яка захищається, з іншого боку колони, яка захищається, до фундаменту прикріплений шків з противагою. 1 UA 90779 U 2 UA 90779 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
