Плита зі сталевим обрамленням сталезалізобетонного структурно-вантового покриття

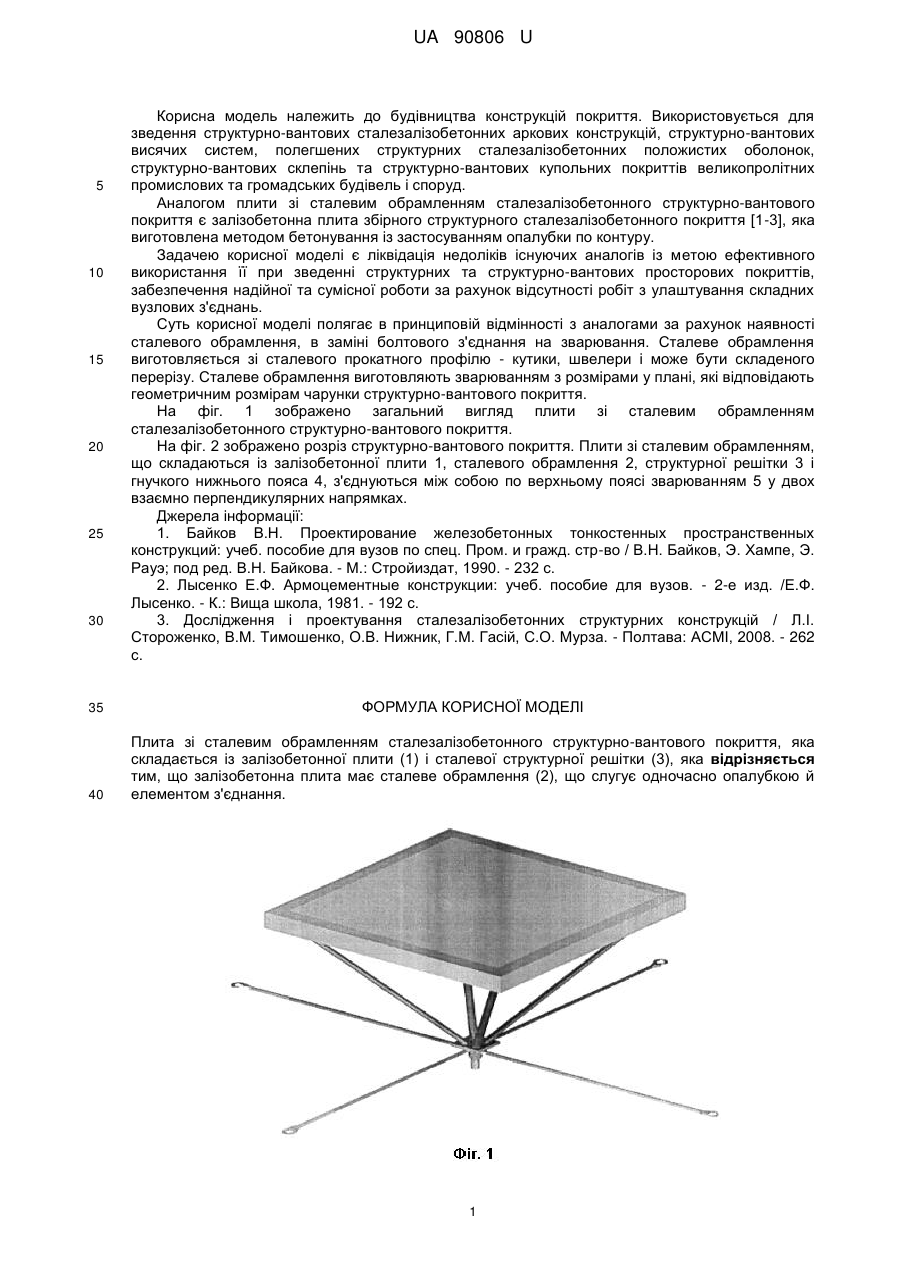

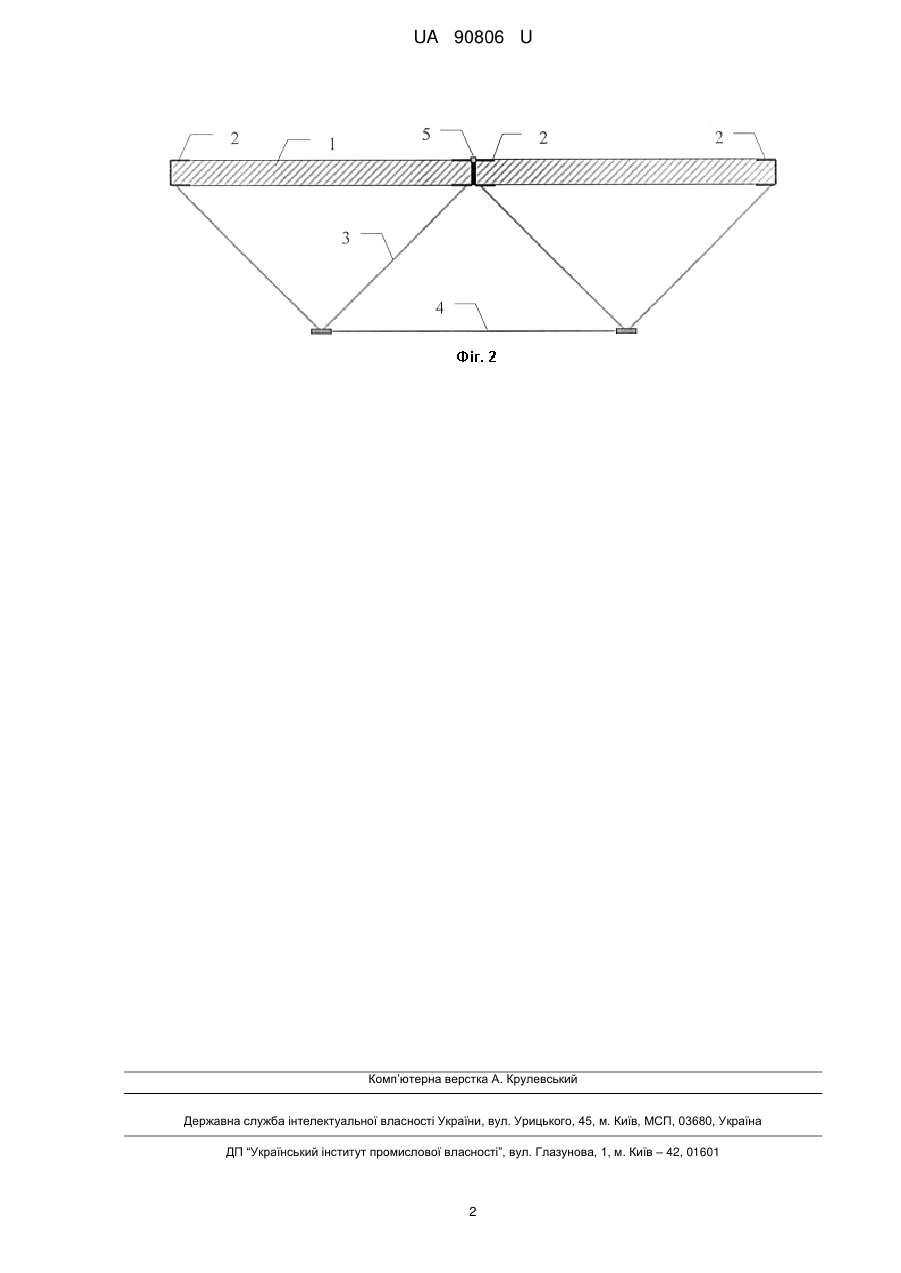

Реферат: Плита зі сталевим обрамленням сталезалізобетонного структурно-вантового покриття складається із залізобетонної плити (1) і сталевої структурної решітки (3). Залізобетонна плита має сталеве обрамлення (2), що слугує одночасно опалубкою й елементом з'єднання. UA 90806 U (54) ПЛИТА ЗІ СТАЛЕВИМ ОБРАМЛЕННЯМ СТАЛЕЗАЛІЗОБЕТОННОГО СТРУКТУРНО-ВАНТОВОГО ПОКРИТТЯ UA 90806 U UA 90806 U 5 10 15 20 25 30 Корисна модель належить до будівництва конструкцій покриття. Використовується для зведення структурно-вантових сталезалізобетонних аркових конструкцій, структурно-вантових висячих систем, полегшених структурних сталезалізобетонних положистих оболонок, структурно-вантових склепінь та структурно-вантових купольних покриттів великопролітних промислових та громадських будівель і споруд. Аналогом плити зі сталевим обрамленням сталезалізобетонного структурно-вантового покриття є залізобетонна плита збірного структурного сталезалізобетонного покриття [1-3], яка виготовлена методом бетонування із застосуванням опалубки по контуру. Задачею корисної моделі є ліквідація недоліків існуючих аналогів із метою ефективного використання її при зведенні структурних та структурно-вантових просторових покриттів, забезпечення надійної та сумісної роботи за рахунок відсутності робіт з улаштування складних вузлових з'єднань. Суть корисної моделі полягає в принциповій відмінності з аналогами за рахунок наявності сталевого обрамлення, в заміні болтового з'єднання на зварювання. Сталеве обрамлення виготовляється зі сталевого прокатного профілю - кутики, швелери і може бути складеного перерізу. Сталеве обрамлення виготовляють зварюванням з розмірами у плані, які відповідають геометричним розмірам чарунки структурно-вантового покриття. На фіг. 1 зображено загальний вигляд плити зі сталевим обрамленням сталезалізобетонного структурно-вантового покриття. На фіг. 2 зображено розріз структурно-вантового покриття. Плити зі сталевим обрамленням, що складаються із залізобетонної плити 1, сталевого обрамлення 2, структурної решітки 3 і гнучкого нижнього пояса 4, з'єднуються між собою по верхньому поясі зварюванням 5 у двох взаємно перпендикулярних напрямках. Джерела інформації: 1. Байков В.Н. Проектирование железобетонных тонкостенных пространственных конструкций: учеб. пособие для вузов по спец. Пром. и гражд. стр-во / В.Н. Байков, Э. Хампе, Э. Рауэ; под ред. В.Н. Байкова. - М.: Стройиздат, 1990. - 232 с. 2. Лысенко Е.Ф. Армоцементные конструкции: учеб. пособие для вузов. - 2-е изд. /Е.Ф. Лысенко. - К.: Вища школа, 1981. - 192 с. 3. Дослідження і проектування сталезалізобетонних структурних конструкцій / Л.І. Стороженко, В.М. Тимошенко, О.В. Нижник, Г.М. Гасій, C.O. Мурза. - Полтава: АСМІ, 2008. - 262 с. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Плита зі сталевим обрамленням сталезалізобетонного структурно-вантового покриття, яка складається із залізобетонної плити (1) і сталевої структурної решітки (3), яка відрізняється тим, що залізобетонна плита має сталеве обрамлення (2), що слугує одночасно опалубкою й елементом з'єднання. 1 UA 90806 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
