Захисний кожух вібраційного вала колосникового грохота

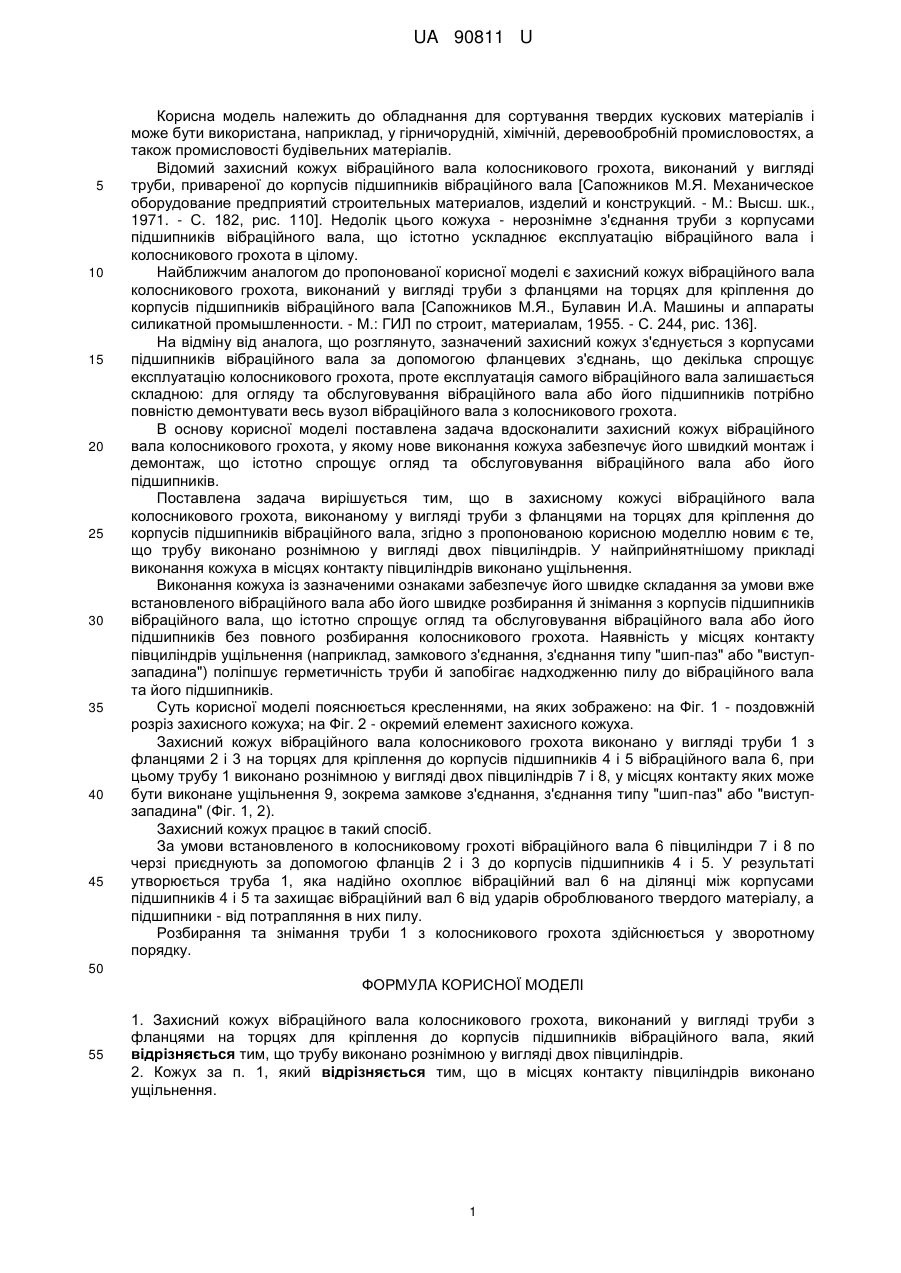

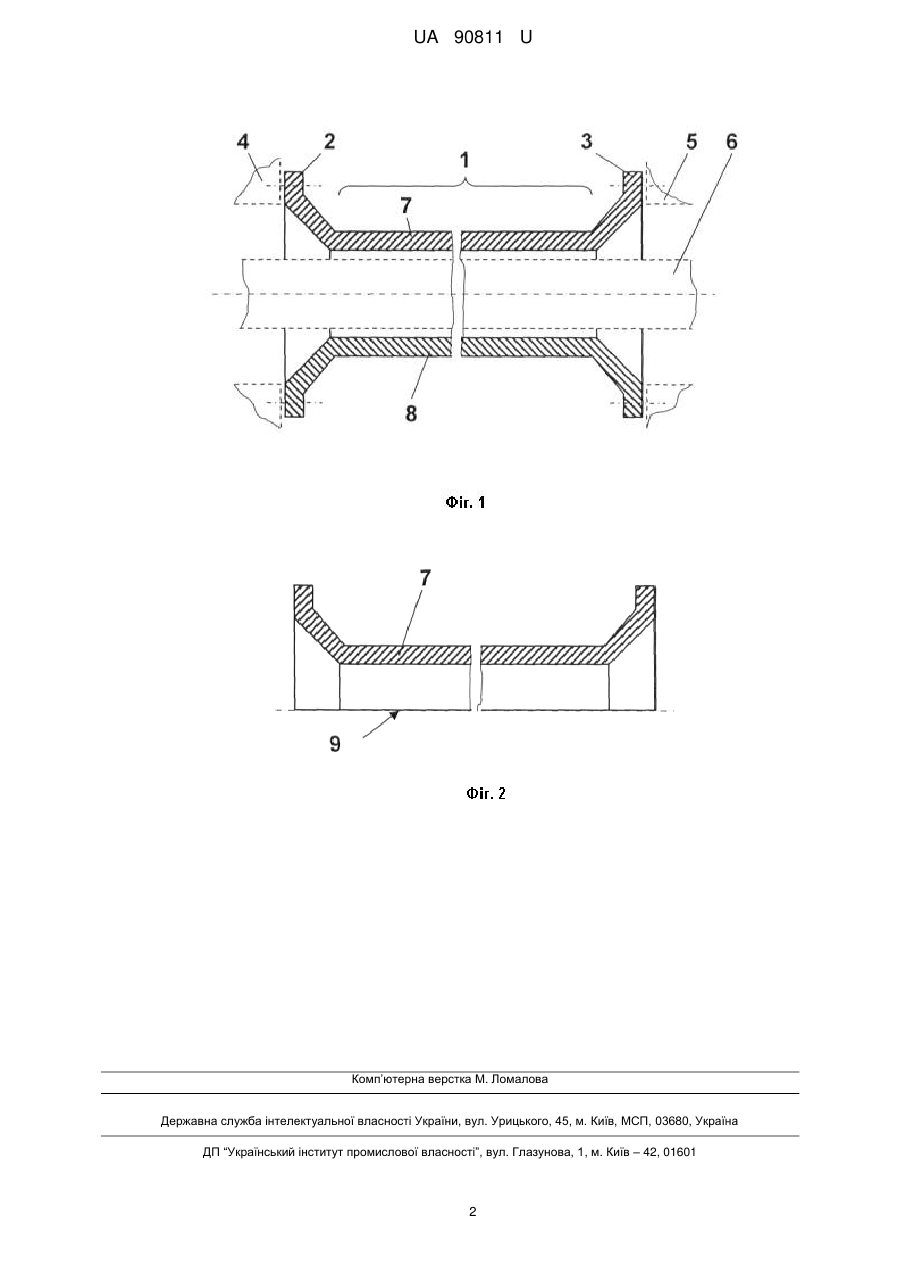

Реферат: Захисний кожух вібраційного вала колосникового грохота виконаний у вигляді труби з фланцями на торцях для кріплення до корпусів підшипників вібраційного вала. Трубу виконано рознімною у вигляді двох півциліндрів. UA 90811 U (54) ЗАХИСНИЙ КОЖУХ ВІБРАЦІЙНОГО ВАЛА КОЛОСНИКОВОГО ГРОХОТА UA 90811 U UA 90811 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до обладнання для сортування твердих кускових матеріалів і може бути використана, наприклад, у гірничорудній, хімічній, деревообробній промисловостях, а також промисловості будівельних матеріалів. Відомий захисний кожух вібраційного вала колосникового грохота, виконаний у вигляді труби, привареної до корпусів підшипників вібраційного вала [Сапожников М.Я. Механическое оборудование предприятий строительных материалов, изделий и конструкций. - М.: Высш. шк., 1971. - С. 182, рис. 110]. Недолік цього кожуха - нерознімне з'єднання труби з корпусами підшипників вібраційного вала, що істотно ускладнює експлуатацію вібраційного вала і колосникового грохота в цілому. Найближчим аналогом до пропонованої корисної моделі є захисний кожух вібраційного вала колосникового грохота, виконаний у вигляді труби з фланцями на торцях для кріплення до корпусів підшипників вібраційного вала [Сапожников М.Я., Булавин И.А. Машины и аппараты силикатной промышленности. - М.: ГИЛ по строит, материалам, 1955. - С. 244, рис. 136]. На відміну від аналога, що розглянуто, зазначений захисний кожух з'єднується з корпусами підшипників вібраційного вала за допомогою фланцевих з'єднань, що декілька спрощує експлуатацію колосникового грохота, проте експлуатація самого вібраційного вала залишається складною: для огляду та обслуговування вібраційного вала або його підшипників потрібно повністю демонтувати весь вузол вібраційного вала з колосникового грохота. В основу корисної моделі поставлена задача вдосконалити захисний кожух вібраційного вала колосникового грохота, у якому нове виконання кожуха забезпечує його швидкий монтаж і демонтаж, що істотно спрощує огляд та обслуговування вібраційного вала або його підшипників. Поставлена задача вирішується тим, що в захисному кожусі вібраційного вала колосникового грохота, виконаному у вигляді труби з фланцями на торцях для кріплення до корпусів підшипників вібраційного вала, згідно з пропонованою корисною моделлю новим є те, що трубу виконано рознімною у вигляді двох півциліндрів. У найприйнятнішому прикладі виконання кожуха в місцях контакту півциліндрів виконано ущільнення. Виконання кожуха із зазначеними ознаками забезпечує його швидке складання за умови вже встановленого вібраційного вала або його швидке розбирання й знімання з корпусів підшипників вібраційного вала, що істотно спрощує огляд та обслуговування вібраційного вала або його підшипників без повного розбирання колосникового грохота. Наявність у місцях контакту півциліндрів ущільнення (наприклад, замкового з'єднання, з'єднання типу "шип-паз" або "виступзападина") поліпшує герметичність труби й запобігає надходженню пилу до вібраційного вала та його підшипників. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поздовжній розріз захисного кожуха; на Фіг. 2 - окремий елемент захисного кожуха. Захисний кожух вібраційного вала колосникового грохота виконано у вигляді труби 1 з фланцями 2 і 3 на торцях для кріплення до корпусів підшипників 4 і 5 вібраційного вала 6, при цьому трубу 1 виконано рознімною у вигляді двох півциліндрів 7 і 8, у місцях контакту яких може бути виконане ущільнення 9, зокрема замкове з'єднання, з'єднання типу "шип-паз" або "виступзападина" (Фіг. 1, 2). Захисний кожух працює в такий спосіб. За умови встановленого в колосниковому грохоті вібраційного вала 6 півциліндри 7 і 8 по черзі приєднують за допомогою фланців 2 і 3 до корпусів підшипників 4 і 5. У результаті утворюється труба 1, яка надійно охоплює вібраційний вал 6 на ділянці між корпусами підшипників 4 і 5 та захищає вібраційний вал 6 від ударів оброблюваного твердого матеріалу, а підшипники - від потрапляння в них пилу. Розбирання та знімання труби 1 з колосникового грохота здійснюється у зворотному порядку. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Захисний кожух вібраційного вала колосникового грохота, виконаний у вигляді труби з фланцями на торцях для кріплення до корпусів підшипників вібраційного вала, який відрізняється тим, що трубу виконано рознімною у вигляді двох півциліндрів. 2. Кожух за п. 1, який відрізняється тим, що в місцях контакту півциліндрів виконано ущільнення. 1 UA 90811 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
