Ящик для рослин

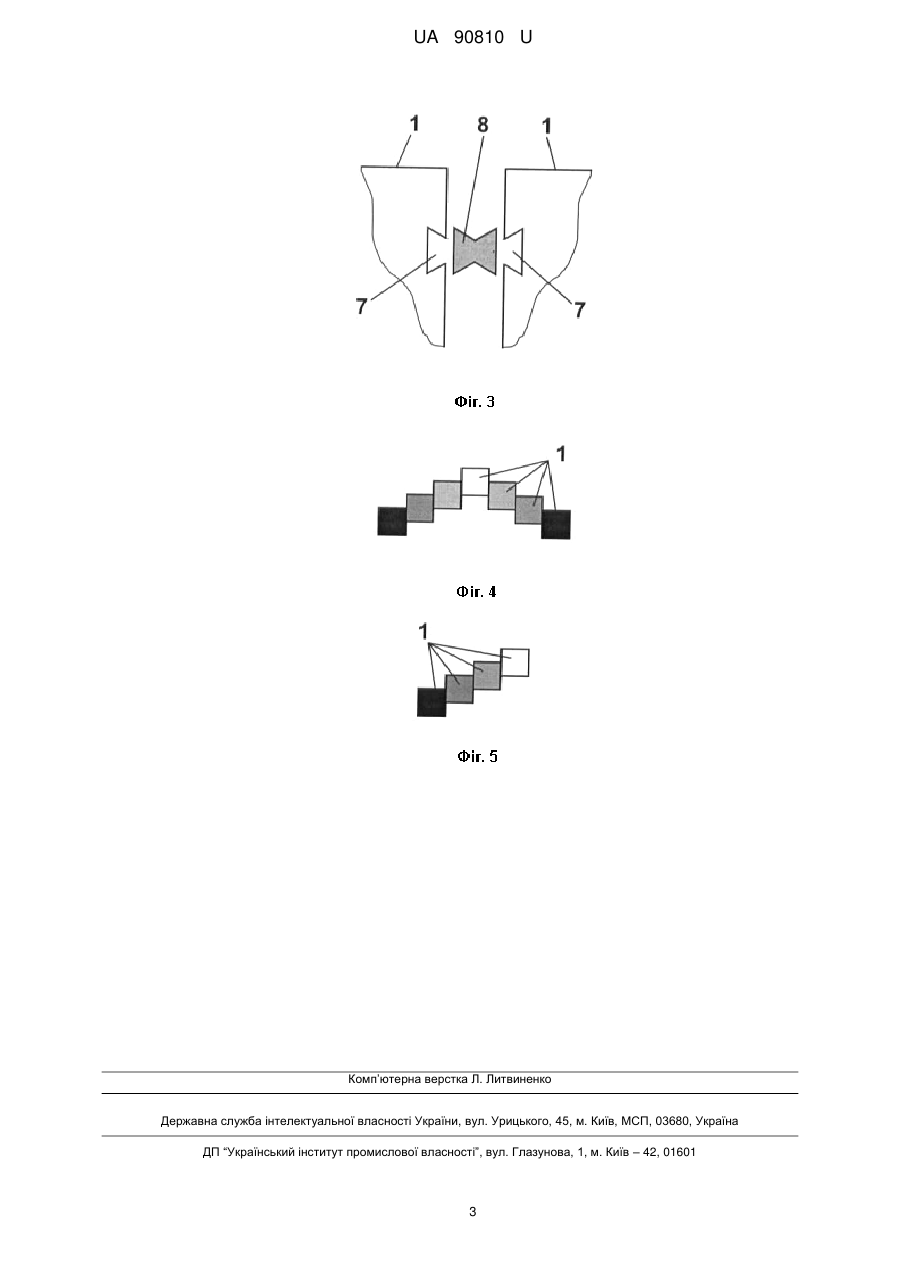

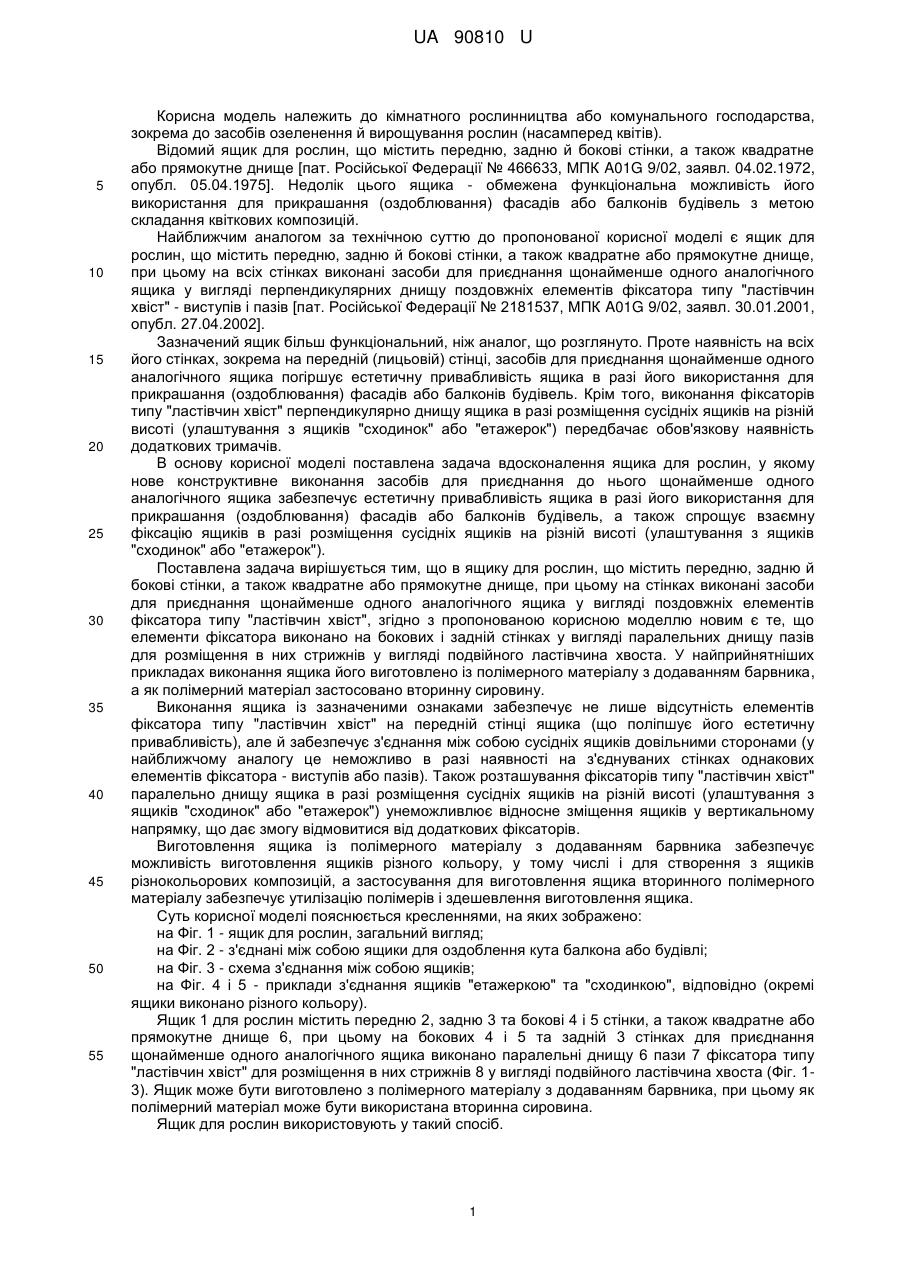

Реферат: Ящик для рослин містить передню, задню й бокові стінки, а також квадратне або прямокутне днище, при цьому на стінках виконані засоби для приєднання щонайменше одного аналогічного ящика у вигляді поздовжніх елементів фіксатора типу "ластівчин хвіст". Елементи фіксатора виконано на бокових і задній стінках у вигляді паралельних днищу пазів для розміщення в них стрижнів у вигляді подвійного ластівчина хвоста. UA 90810 U (12) UA 90810 U UA 90810 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до кімнатного рослинництва або комунального господарства, зокрема до засобів озеленення й вирощування рослин (насамперед квітів). Відомий ящик для рослин, що містить передню, задню й бокові стінки, а також квадратне або прямокутне днище [пат. Російської Федерації № 466633, МПК A01G 9/02, заявл. 04.02.1972, опубл. 05.04.1975]. Недолік цього ящика - обмежена функціональна можливість його використання для прикрашання (оздоблювання) фасадів або балконів будівель з метою складання квіткових композицій. Найближчим аналогом за технічною суттю до пропонованої корисної моделі є ящик для рослин, що містить передню, задню й бокові стінки, а також квадратне або прямокутне днище, при цьому на всіх стінках виконані засоби для приєднання щонайменше одного аналогічного ящика у вигляді перпендикулярних днищу поздовжніх елементів фіксатора типу "ластівчин хвіст" - виступів і пазів [пат. Російської Федерації № 2181537, МПК A01G 9/02, заявл. 30.01.2001, опубл. 27.04.2002]. Зазначений ящик більш функціональний, ніж аналог, що розглянуто. Проте наявність на всіх його стінках, зокрема на передній (лицьовій) стінці, засобів для приєднання щонайменше одного аналогічного ящика погіршує естетичну привабливість ящика в разі його використання для прикрашання (оздоблювання) фасадів або балконів будівель. Крім того, виконання фіксаторів типу "ластівчин хвіст" перпендикулярно днищу ящика в разі розміщення сусідніх ящиків на різній висоті (улаштування з ящиків "сходинок" або "етажерок") передбачає обов'язкову наявність додаткових тримачів. В основу корисної моделі поставлена задача вдосконалення ящика для рослин, у якому нове конструктивне виконання засобів для приєднання до нього щонайменше одного аналогічного ящика забезпечує естетичну привабливість ящика в разі його використання для прикрашання (оздоблювання) фасадів або балконів будівель, а також спрощує взаємну фіксацію ящиків в разі розміщення сусідніх ящиків на різній висоті (улаштування з ящиків "сходинок" або "етажерок"). Поставлена задача вирішується тим, що в ящику для рослин, що містить передню, задню й бокові стінки, а також квадратне або прямокутне днище, при цьому на стінках виконані засоби для приєднання щонайменше одного аналогічного ящика у вигляді поздовжніх елементів фіксатора типу "ластівчин хвіст", згідно з пропонованою корисною моделлю новим є те, що елементи фіксатора виконано на бокових і задній стінках у вигляді паралельних днищу пазів для розміщення в них стрижнів у вигляді подвійного ластівчина хвоста. У найприйнятніших прикладах виконання ящика його виготовлено із полімерного матеріалу з додаванням барвника, а як полімерний матеріал застосовано вторинну сировину. Виконання ящика із зазначеними ознаками забезпечує не лише відсутність елементів фіксатора типу "ластівчин хвіст" на передній стінці ящика (що поліпшує його естетичну привабливість), але й забезпечує з'єднання між собою сусідніх ящиків довільними сторонами (у найближчому аналогу це неможливо в разі наявності на з'єднуваних стінках однакових елементів фіксатора - виступів або пазів). Також розташування фіксаторів типу "ластівчин хвіст" паралельно днищу ящика в разі розміщення сусідніх ящиків на різній висоті (улаштування з ящиків "сходинок" або "етажерок") унеможливлює відносне зміщення ящиків у вертикальному напрямку, що дає змогу відмовитися від додаткових фіксаторів. Виготовлення ящика із полімерного матеріалу з додаванням барвника забезпечує можливість виготовлення ящиків різного кольору, у тому числі і для створення з ящиків різнокольорових композицій, а застосування для виготовлення ящика вторинного полімерного матеріалу забезпечує утилізацію полімерів і здешевлення виготовлення ящика. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - ящик для рослин, загальний вигляд; на Фіг. 2 - з'єднані між собою ящики для оздоблення кута балкона або будівлі; на Фіг. 3 - схема з'єднання між собою ящиків; на Фіг. 4 і 5 - приклади з'єднання ящиків "етажеркою" та "сходинкою", відповідно (окремі ящики виконано різного кольору). Ящик 1 для рослин містить передню 2, задню 3 та бокові 4 і 5 стінки, а також квадратне або прямокутне днище 6, при цьому на бокових 4 і 5 та задній 3 стінках для приєднання щонайменше одного аналогічного ящика виконано паралельні днищу 6 пази 7 фіксатора типу "ластівчин хвіст" для розміщення в них стрижнів 8 у вигляді подвійного ластівчина хвоста (Фіг. 13). Ящик може бути виготовлено з полімерного матеріалу з додаванням барвника, при цьому як полімерний матеріал може бути використана вторинна сировина. Ящик для рослин використовують у такий спосіб. 1 UA 90810 U 5 10 15 20 Щонайменше два ящики прикладають один до одного стінками 3, 4 або 5 (з рознесенням по висоті (див. Фіг. 4, 5) або на одному рівні (див. Фіг. 2), але з розташованими навпроти один одного пазами 7) для утворення одного складеного ящика потрібної форми, після чого в пази 6 обох ящиків вводять один або два стрижні 8 (див. Фіг. 3). Послідовно приєднуючи один до одного ящики, утворюють з них потрібну конструкцію (див. Фіг. 2, 4, 5). Окремі ящики, виготовлені з термопластичного матеріалу різного кольору, в результаті з'єднання між собою формують один великий ящик, який разом з посадженими в окремі ящики рослинами, зокрема квітами, можуть утворювати привабливу різнокольорову композицію. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Ящик для рослин, що містить передню, задню й бокові стінки, а також квадратне або прямокутне днище, при цьому на стінках виконані засоби для приєднання щонайменше одного аналогічного ящика у вигляді поздовжніх елементів фіксатора типу "ластівчин хвіст", який відрізняється тим, що елементи фіксатора виконано на бокових і задній стінках у вигляді паралельних днищу пазів для розміщення в них стрижнів у вигляді подвійного ластівчина хвоста. 2. Ящик за п. 1, який відрізняється тим, що його виготовлено з полімерного матеріалу з додаванням барвника. 3. Ящик за п. 1 або 2, який відрізняється тим, що його виготовлено із вторинного полімерного матеріалу. 2 UA 90810 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
