Пристрій для розподіляння вентиляційного повітря для циліндричного сховища для сипких матеріалів з конічним днищем

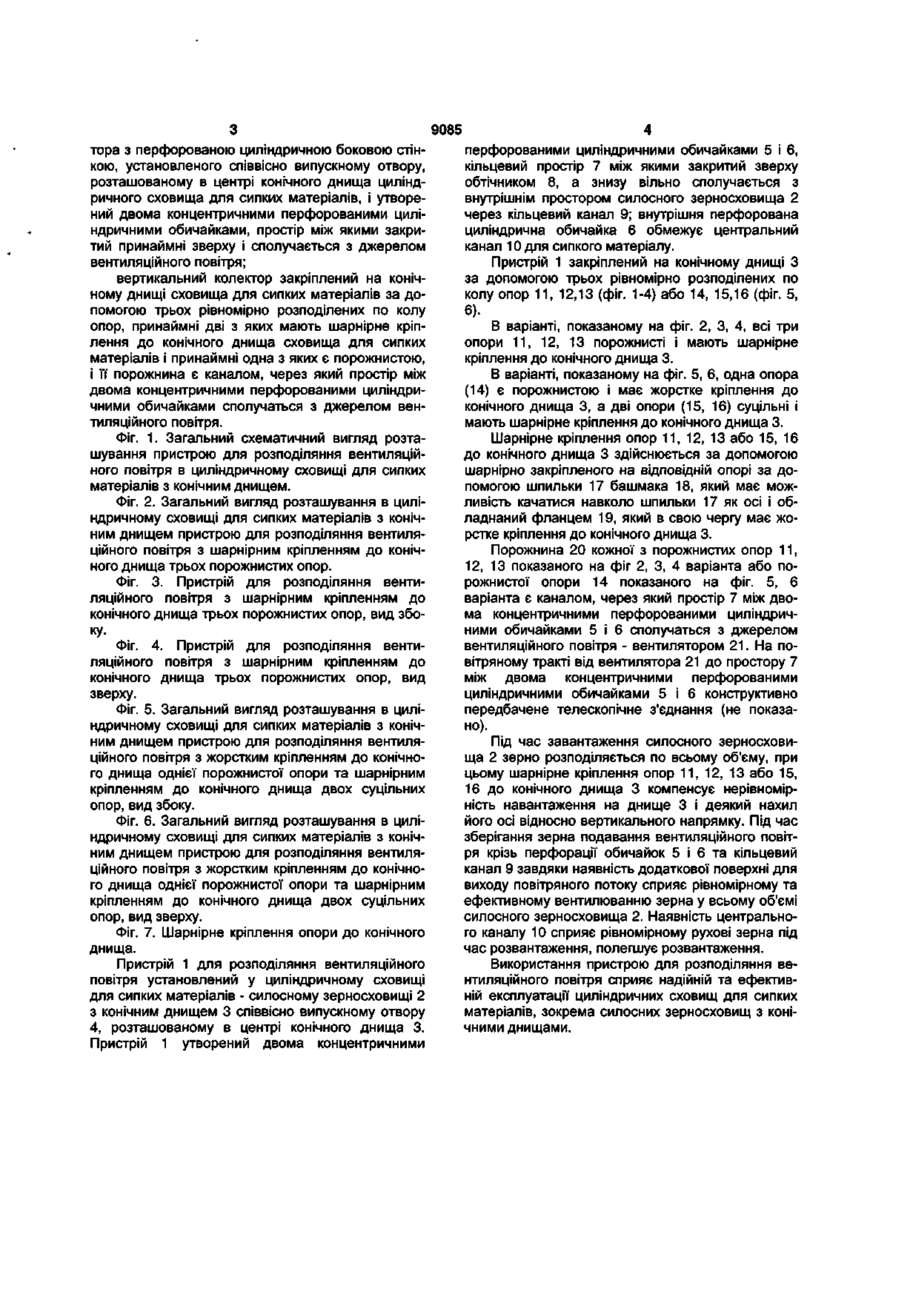

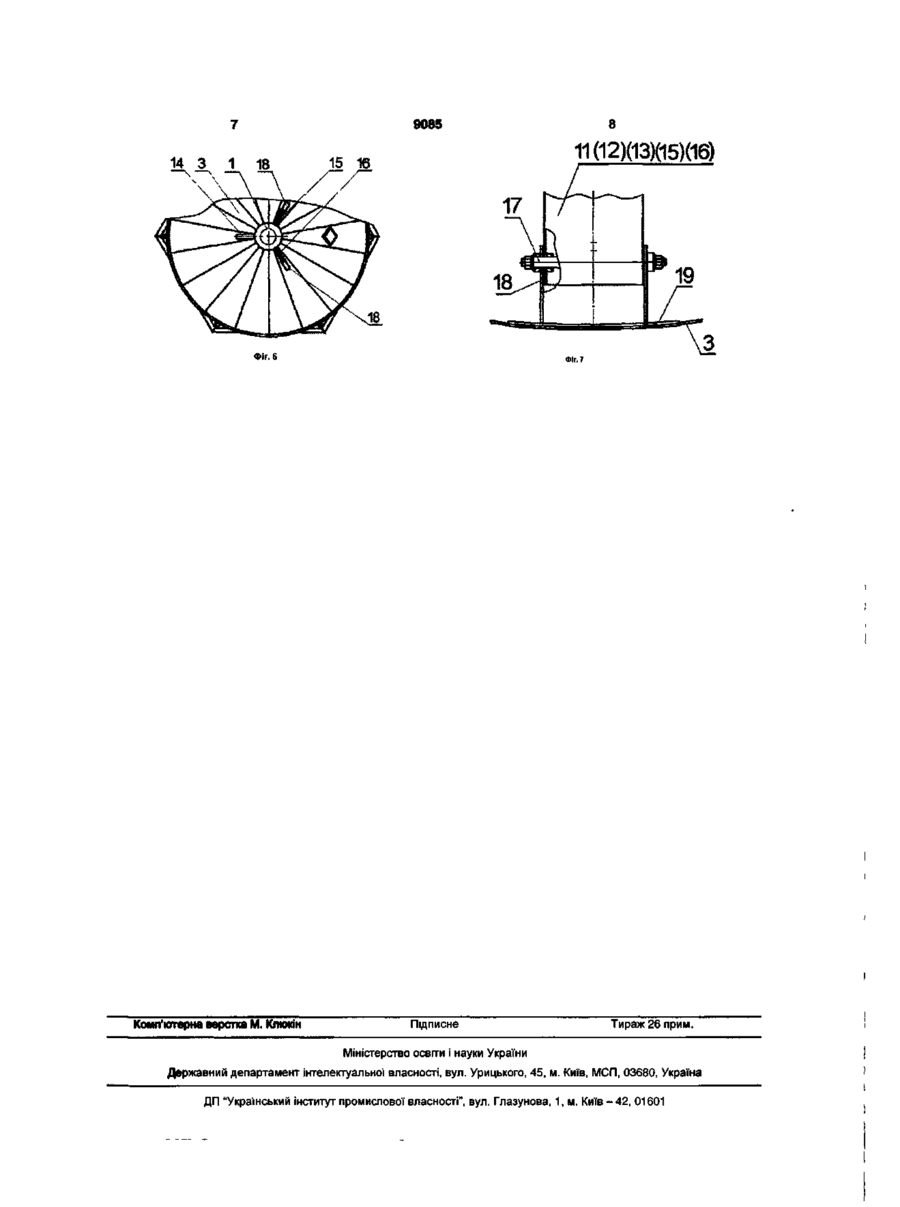

1. Пристрій для розподіляння вентиляційного повітря для циліндричного сховища для сипких матеріалів, що виконаний у вигляді вертикального колектора з перфорованою циліндричною боковою стінкою, установленого співвісно випускному отвору, розташованому в центрі конічного днища циліндричного сховища для сипких матеріалів, який відрізняється тим, що він утворений двома концентричними перфорованими циліндричними обичайками, кільцевий простір між якими закритий принаймні зверху і сполучається з джерелом вентиляційного повітря. 2. Пристрій за п. 1, який відрізняється тим, що вертикальний колектор закріплений на конічному днищі сховища для сипких матеріалів за допомогою трьох рівномірно розподілених по колу опор, принаймні дві з яких мають шарнірне кріплення до конічного днища сховища для сипких матеріалів. 3. Пристрій за п. 1 або за п. 2, який відрізняється тим, що принаймні одна з опор, за допомогою яких вертикальний повітряний колектор закріплений на конічному днищі сховища для сипких матеріалів, є порожнистою і її порожнина є каналом, через який простір між двома концентричними перфорованими циліндричними обичайками сполучається з джерелом вентиляційного повітря. Корисна модель стосується сільського господарства і може бути застосованою в силосах для зберігання сипких продуктів, а саме для вентилювання металевих силосних зерносховищ. Відомий вентильований циліндричний засік для сипких матеріалів (силосне зерносховище) з конічним днищем, який має установлений біля днища співвісно з випускним отвором призначений для розподіляння вентиляційного повітря вертикальний колектор з перфорованою циліндричною боковою стінкою [Авторське свідоцтво СРСР №243502, A01F 25/08, заявка № 1218081 від 08.11.1968, опубліковано 05.05.1969]. У відомому засіку вертикальний колектор захаращує простір біля випускного отвору, що призводить до утруднення розвантажування засіку, а за неповністю завантаженого силосного зерносховища повітря минає зерновий насип; крім того, жорстке кріплення колектора може призвести до його перекосів під час завантаження внаслідок нерівномірності розподіляння сипкого матеріалу. Технічна задача корисної моделі полягає в удосконаленні пристрою для розподіляння вентиляційного повітря для циліндричного сховища для сипких матеріалів, виконаного у вигляді вертика льного колектора з перфорованою циліндричною боковою стінкою, установленого співвісно випускному отвору, розташованому в центрі конічного днища циліндричного сховища для сипких матеріалів, шляхом його утворення двома концентричними перфорованими циліндричними обичайками, простір між якими закритий принаймні зверху і сполучається з джерелом вентиляційного повітря, та закріпленням колектора на конічному днищі сховища для сипких матеріалів за допомогою трьох рівномірно розподілених по колу опор, принаймні дві з яких мають шарнірне кріплення до конічного днища сховища для сипких матеріалів і виконанням принаймні однієї з опор порожнистою, причому її порожнина є каналом, через який простір між двома концентричними перфорованими циліндричними обичайками сполучаться з джерелом вентиляційного повітря, що сприяє більш рівномірному руху сипкого матеріалу під час розвантаження, полегшує розвантаження, забезпечує відсутність перекосів і сприяє надійній експлуатації сховища. Пристрій для розподіляння вентиляційного повітря для циліндричного сховища для сипких матеріалів виконаний у вигляді вертикального колек ю о 00 О) 9085 тора з перфорованою циліндричною боковою стінкою, установленого співвісно випускному отвору, розташованому в центрі конічного днища циліндричного сховища для сипких матеріалів, і утворений двома концентричними перфорованими циліндричними обичайками, простір між якими закритий принаймні зверху і сполучається з джерелом вентиляційного повітря; вертикальний колектор закріплений на конічному днищі сховища для сипких матеріалів за допомогою трьох рівномірно розподілених по колу опор, принаймні дві з яких мають шарнірне кріплення до конічного днища сховища для сипких матеріалів і принаймні одна з яких є порожнистою, і її порожнина є каналом, через який простір між двома концентричними перфорованими циліндричними обичайками сполучаться з джерелом вентиляційного повітря. Фіг. 1. Загальний схематичний вигляд розташування пристрою для розподіляння вентиляційного повітря в циліндричному сховищі для сипких матеріалів з конічним днищем. Фіг. 2. Загальний вигляд розташування в циліндричному сховищі для сипких матеріалів з конічним днищем пристрою для розподіляння вентиляційного повітря з шарнірним кріпленням до конічного днища трьох порожнистих опор. Фіг. 3. Пристрій для розподіляння вентиляційного повітря з шарнірним кріпленням до конічного днища трьох порожнистих опор, вид збоку. Фіг. 4. Пристрій для розподіляння вентиляційного повітря з шарнірним кріпленням до конічного днища трьох порожнистих опор, вид зверху. Фіг. 5. Загальний вигляд розташування в циліндричному сховищі для сипких матеріалів з конічним днищем пристрою для розподіляння вентиляційного повітря з жорстким кріпленням до конічного днища однієї порожнистої опори та шарнірним кріпленням до конічного днища двох суцільних опор, вид збоку. Фіг. 6. Загальний вигляд розташування в циліндричному сховищі для сипких матеріалів з конічним днищем пристрою для розподіляння вентиляційного повітря з жорстким кріпленням до конічного днища однієї порожнистої опори та шарнірним кріпленням до конічного днища двох суцільних опор, вид зверху. Фіг. 7. Шарнірне кріплення опори до конічного днища. Пристрій 1 для розподіляння вентиляційного повітря установлений у циліндричному сховищі для сипких матеріалів - силосному зерносховищі 2 з конічним днищем 3 співвісно випускному отвору 4, розташованому в центрі конічного днища 3. Пристрій 1 утворений двома концентричними перфорованими циліндричними обичайками 5 і 6, кільцевий простір 7 між якими закритий зверху обтічником 8, а знизу вільно сполучається з внутрішнім простором силосного зерносховища 2 через кільцевий канал 9; внутрішня перфорована циліндрична обичайка 6 обмежує центральний канал 10 для сипкого матеріалу. Пристрій 1 закріплений на конічному днищі З за допомогою трьох рівномірно розподілених по колу опор 11, 12,13 (фіг. 1-4) або 14, 15,16 (фіг. 5, 6). В варіанті, показаному на фіг. 2, 3, 4, всі три опори 11, 12, 13 порожнисті і мають шарнірне кріплення до конічного днища 3. В варіанті, показаному на фіг. 5, 6, одна опора (14) є порожнистою і має жорстке кріплення до конічного днища 3, а дві опори (15, 16) суцільні і мають шарнірне кріплення до конічного днища 3. Шарнірне кріплення опор 11, 12, 13 або 15, 16 до конічного днища 3 здійснюється за допомогою шарнірно закріпленого на відповідній опорі за допомогою шпильки 17 башмака 18, який має можливість качатися навколо шпильки 17 як осі і обладнаний фланцем 19, який в свою чергу має жорстке кріплення до конічного днища 3. Порожнина 20 кожної з порожнистих опор 11, 12, 13 показаного на фіг 2, 3, 4 варіанта або порожнистої опори 14 показаного на фіг. 5, 6 варіанта є каналом, через який простір 7 між двома концентричними перфорованими циліндричними обичайками 5 і 6 сполучаться з джерелом вентиляційного повітря - вентилятором 21. На повітряному тракті від вентилятора 21 до простору 7 між двома концентричними перфорованими циліндричними обичайками 5 і 6 конструктивно передбачене телескопічне з'єднання (не показано). Під час завантаження силосного зерносховища 2 зерно розподіляється по всьому об'єму, при цьому шарнірне кріплення опор 11, 12, 13 або 15, 16 до конічного днища 3 компенсує нерівномірність навантаження на днище 3 і деякий нахил його осі відносно вертикального напрямку. Під час зберігання зерна подавання вентиляційного повітря крізь перфорації обичайок 5 і 6 та кільцевий канал 9 завдяки наявність додаткової поверхні для виходу повітряного потоку сприяє рівномірному та ефективному вентилюванню зерна у всьому об'ємі силосного зерносховища 2. Наявність центрального каналу 10 сприяє рівномірному рухові зерна під час розвантаження, полегшує розвантаження. Використання пристрою для розподіляння вентиляційного повітря сприяє надійній та ефективній експлуатації циліндричних сховищ для сипких матеріалів, зокрема силосних зерносховищ з конічними днищами. ГЧФ JJJ І 01-9 9806 9085 17 Фіг. 6 Комп'ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
