Номер патенту: 9084

Опубліковано: 15.09.2005

Автор: Обертяєв Микола Павлович

Завантажити PDF файл.

Формула / Реферат

1. Пристрій для пересування на воді, що має плавники, закріплені до ніг плавця на шарнірах, який відрізняється тим, що плавники виконані у вигляді пари симетричних загрібних площин, з'єднаних між собою шарніром у вигляді стрижня, що являє собою вісь, на якій розташовані пружини крутіння, зачіпки яких взаємодіють з площинами, при цьому через осі проходять отвори болтів, які з'єднують підошву з кріпленням до ніг плавця.

2. Пристрій за п. 1, який відрізняється тим, що загрібні площини мають круглі зачіпки, через які пропущений стрижень.

Текст

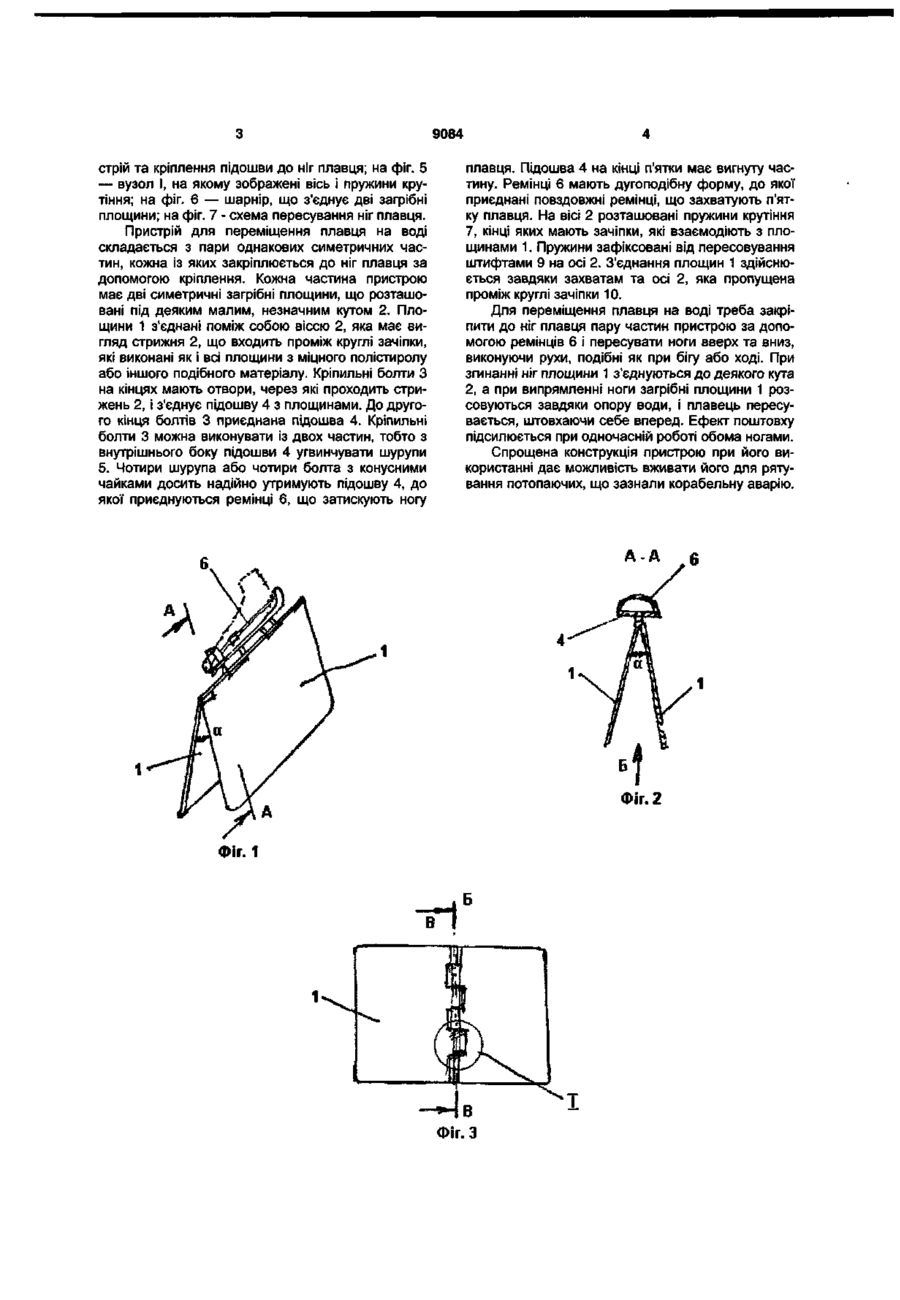

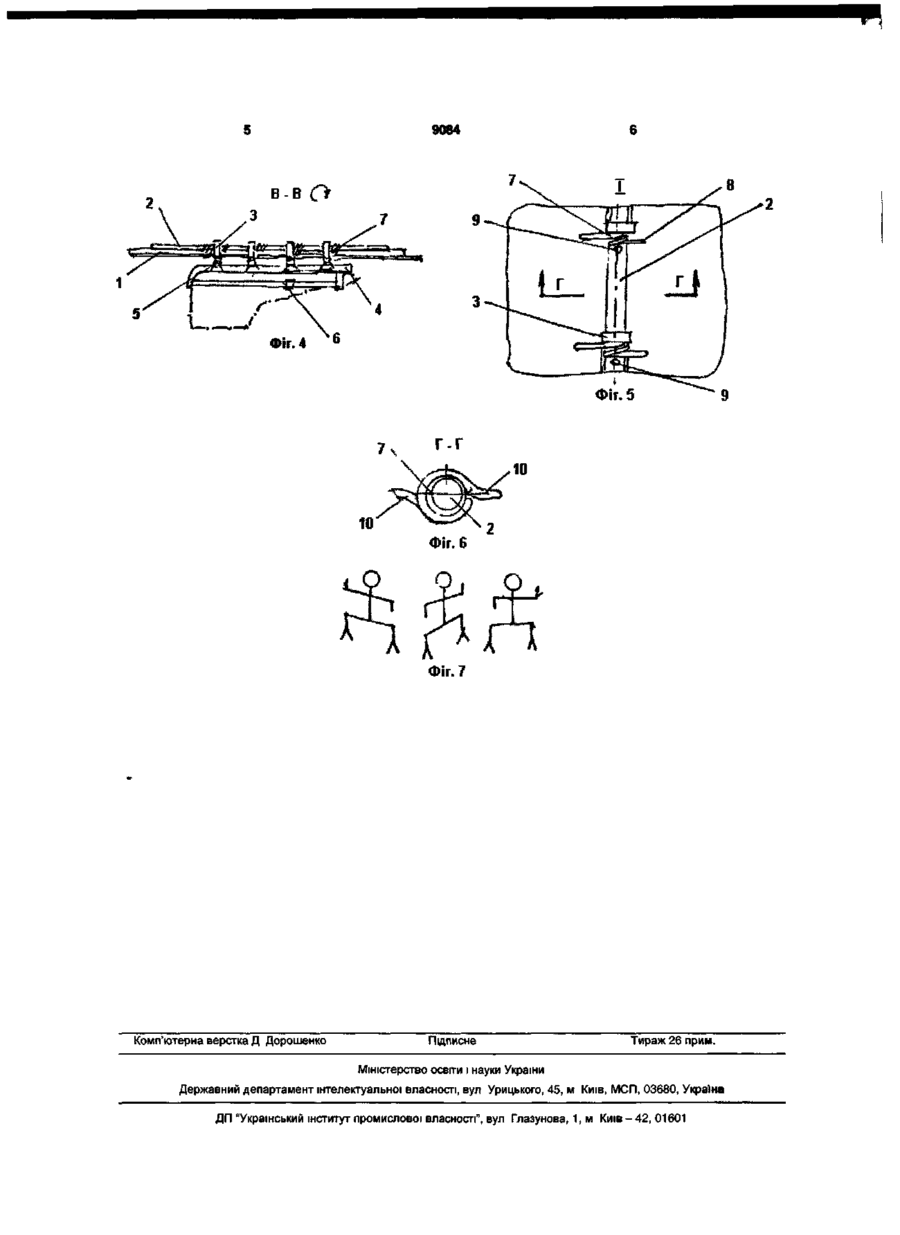

1. Пристрій для пересування на воді, що має плавники, закріплені до ніг плавця на шарнірах, який відрізняється тим, що плавники виконані у вигляді пари симетричних загрібних площин, з'єднаних між собою шарніром у вигляді стрижня, що являє собою вісь, на якій розташовані пружини крутіння, зачіпки яких взаємодіють з площинами, при цьому через осі проходять отвори болтів, які з'єднують підошву з кріпленням до ніг плавця. 2. Пристрій за п. 1, який відрізняється тим, що загрібні площини мають круглі зачіпки, через які пропущений стрижень. Корисна модель належить до пристроїв, що використовують у спорті для тренування плавців на воді, а також цей пристрій можливо застосовувати для рятування потопаючих з можливістю подолання значних відстаней. Технічний рівень пропонованого пристрою наведений нижче у вигляді винаходів, які відомі автору. Відомий пристрій для переміщення плавців, що має гнучку штангу, на одному кінці якої закріплені плавники і педалі, а на другому кінці - пояс, котрий одягається на плавця [див. Патент Франції №2131058, кл. В63Н16/00, 10.11.72]. Недоліком такого пристрою є те, що для регулювання швидкості плавця треба змінювати довжину штанги, яка для кожного плавця різна. Цей недолік ліквідований у пристрої для переміщення плавця, який теж має гнучку штангу, плавники і педалі [див. авт. свід. СРСР № 948389, М. Кл. 3 А63В35/00, 1982]. Педалі пристрою, що кріпляться до ніг плавця, фіксуються ременями. Але при переміщенні осей педалей у різних положеннях тулуба плавця утворюється небезпека перекосів і заклинювання. Відомий пристрій для пересування плавця у воді, який має два плавника, що кріпляться до голені ніг плавця ременями; плавники мають шарніри [див. патент Франції № 2185419, кл. А 63В31/11, 1979]. Кріплення пристрою до голені ніг плавця утворює значні незручності і навантаження, що діють на плавники і передаються на фізіологічно непристосовані частини тулуба плавця, що робить неможливим використання пристрою на протязі зна чного часу. Пристрій, що запропонований у патенті Франції № 2185419, має спільні суттєві ознаки з пропонованим рішенням, такі як використання і виконання плавників на шарнірах, які закріплені до ніг плавця. За більшістю суттєвих ознак спільних з пропонованим рішенням, пристрій, що заявлений у вищезгаданому патенті Франції, прийнятий автором найближчим аналогом, тобто прототипом. Суттєвими ознаками, що відрізняють пропонований пристрій від прототипу, є виконання плавників у вигляді двох пар симетричних загрібних площин, з'єднаних поміж собою за допомогою шарніра, який має вигляд стрижня і виконує роль осі, на котрій розташовані пружини крутіння. Пружини мають зачіпки на обидвах кінцях пружини. Ці зачіпки приймають навантаження від загрібних площин і розводять їх на деякий невеликий кут для утворення стійкості плавцю. Крім цього, через вісь проходять отвори болтів, площин. До підошви закріплені ремені, що утримують ноги плавця. На кінцях площин виконані круглі зачіпки, що утворюють захвати однієї площини з другою. Така конструкція пристрою дозволяє зручно і спрямовано тренувати плавців, а також дозволяє подолати значні відстані на воді з підвищеною швидкістю, наприклад при рятувальних заходах на воді. Для пояснення конструкції і роботи пристрою наведені креслення, де: на фігурі 1 показаний пристрій у звичайному стані, загальний вигляд у аксонометрії, на фіг. 2 - пристрій у розрізі по А-А з кріпленням до ноги плавця; на фіг. З - вигляд на вісь з пружинами крутіння; на фіг. 4 - зображений при Сі 00 о О) 9084 стрій та кріплення підошви до ніг плавця; на фіг. 5 — вузол І, на якому зображені вісь і пружини крутіння; на фіг. 6 — шарнір, що з'єднує дві загрібні площини; на фіг. 7 - схема пересування ніг плавця. Пристрій для переміщення плавця на воді складається з пари однакових симетричних частин, кожна із яких закріплюється до ніг плавця за допомогою кріплення. Кожна частина пристрою має дві симетричні загрібні площини, що розташовані під деяким малим, незначним кутом 2. Площини 1 з'єднані поміж собою віссю 2, яка має вигляд стрижня 2, що входить проміж круглі зачіпки, які виконані як і всі площини з міцного полістиролу або іншого подібного матеріалу. Кріпильні болти З на кінцях мають отвори, через які проходить стрижень 2, і з'єднує підошву 4 з площинами. До другого кінця болтів 3 приєднана підошва 4. Кріпильні болти 3 можна виконувати із двох частин, тобто з внутрішнього боку підошви 4 угвинчувати шурупи 5. Чотири шурупа або чотири болта з конусними чайками досить надійно утримують підошву 4, до якої приєднуються ремінці 6, що затискують ногу плавця. Підошва 4 на кінці п'ятки має вигнуту частину. Ремінці 6 мають дугоподібну форму, до якої приєднані повздовжні ремінці, що захватують п'ятку плавця. На вісі 2 розташовані пружини крутіння 7, кінці яких мають зачіпки, які взаємодіють з площинами 1. Пружини зафіксовані від пересовування штифтами 9 на осі 2. З'єднання площин 1 здійснюється завдяки захватам та осі 2, яка пропущена проміж круглі зачіпки 10. Для переміщення плавця на воді треба закріпити до ніг плавця пару частин пристрою за допомогою ремінців 6 і пересувати ноги вверх та вниз, виконуючи рухи, подібні як при бігу або ході. При згинанні ніг площини 1 з'єднуються до деякого кута 2, а при випрямленні ноги загрібні площини 1 розсовуються завдяки опору води, і плавець пересувається, штовхаючи себе вперед. Ефект поштовху підсилюється при одночасній роботі обома ногами. Спрощена конструкція пристрою при його використанні дає можливість вживати його для рятування потопаючих, що зазнали корабельну аварію. А-А Фіг. 1 9084 1 / Фіг. 4 6 Фіг. 5 Фіг. 6 Фіг. 7 Комп'ютерна верстка Д Дорошенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for moving in water

Назва патенту російською

Устройство для передвижения на воде

МПК / Мітки

МПК: A63B 31/00

Мітки: води, пересування, пристрій
