Електронний пристрій, зокрема, для виявлення живих організмів

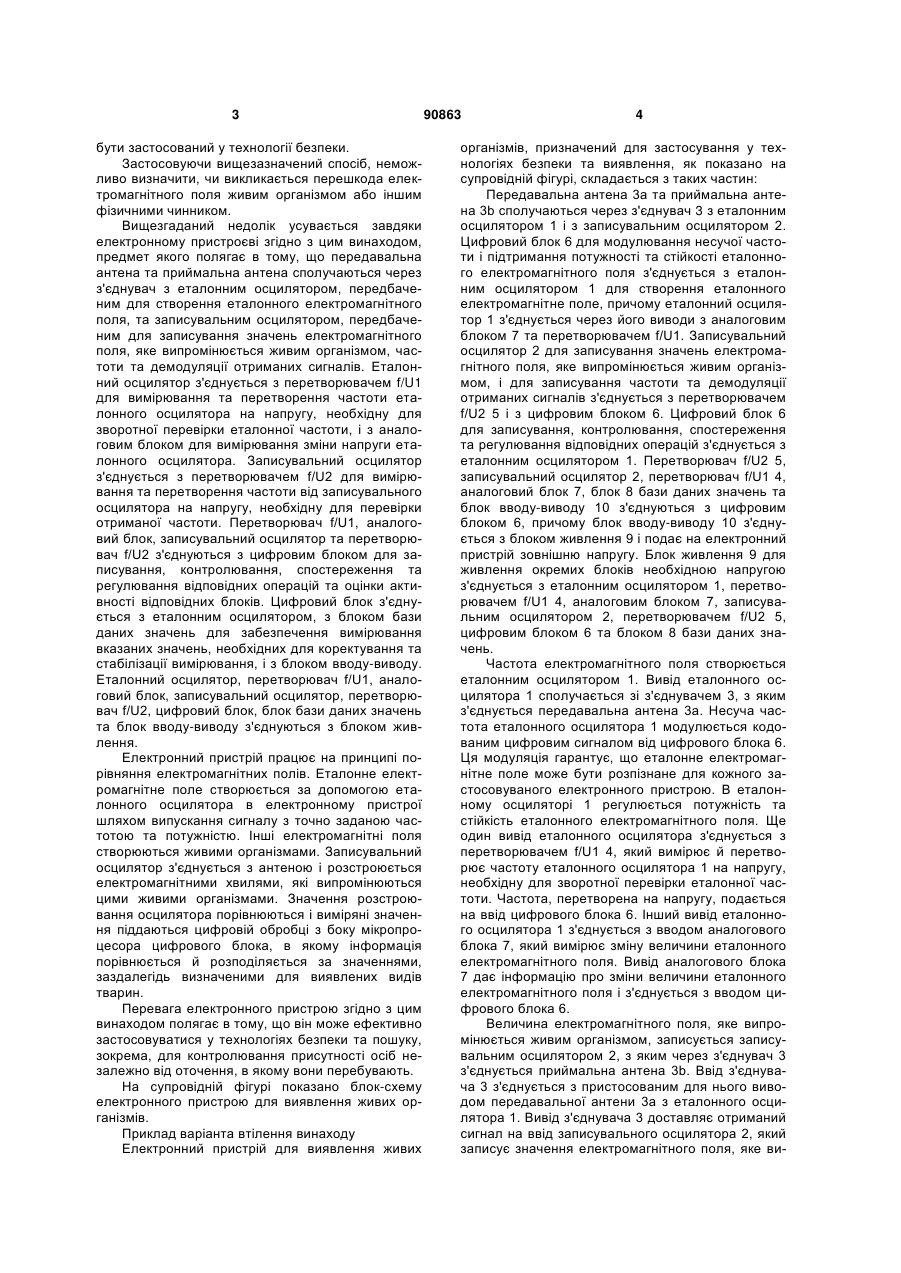

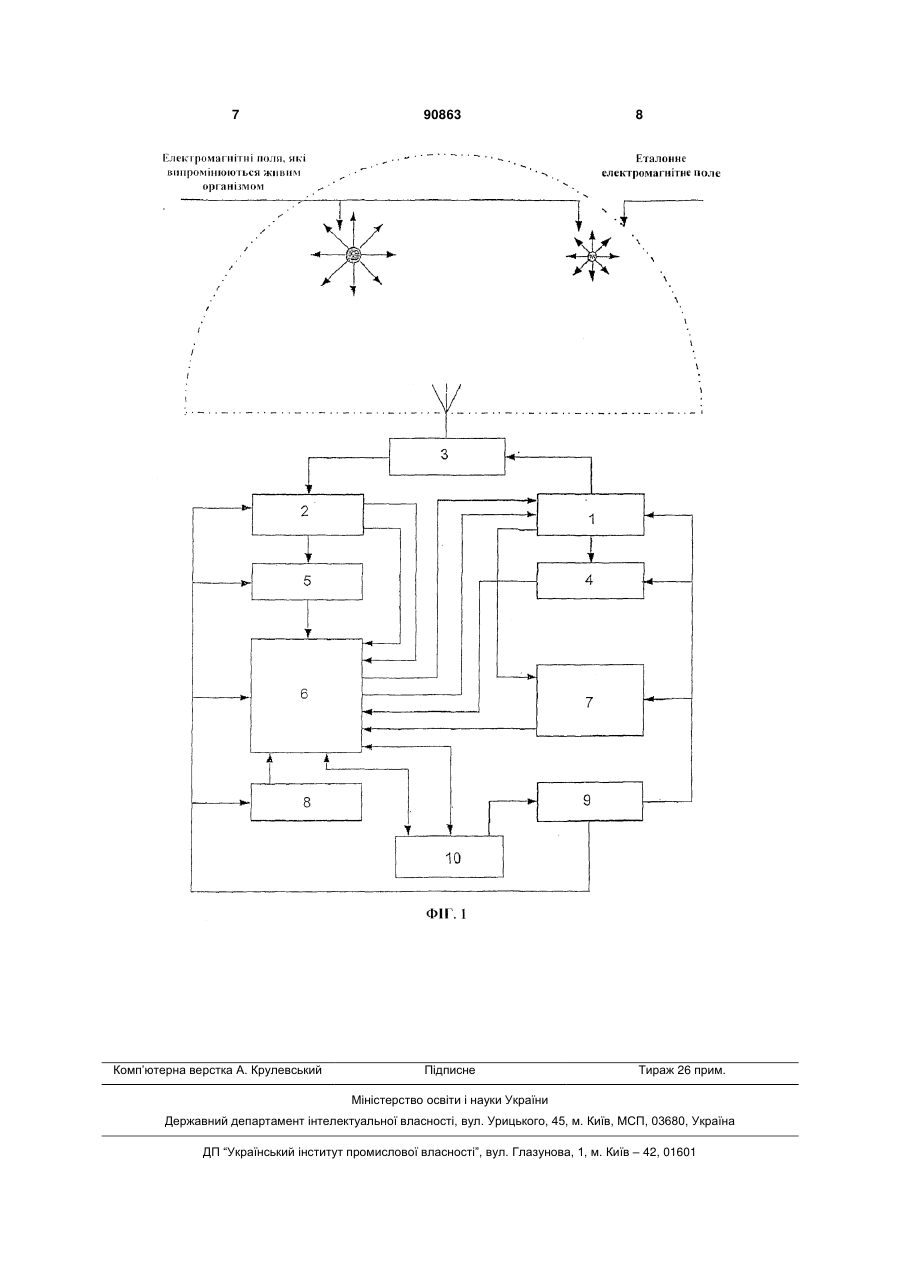

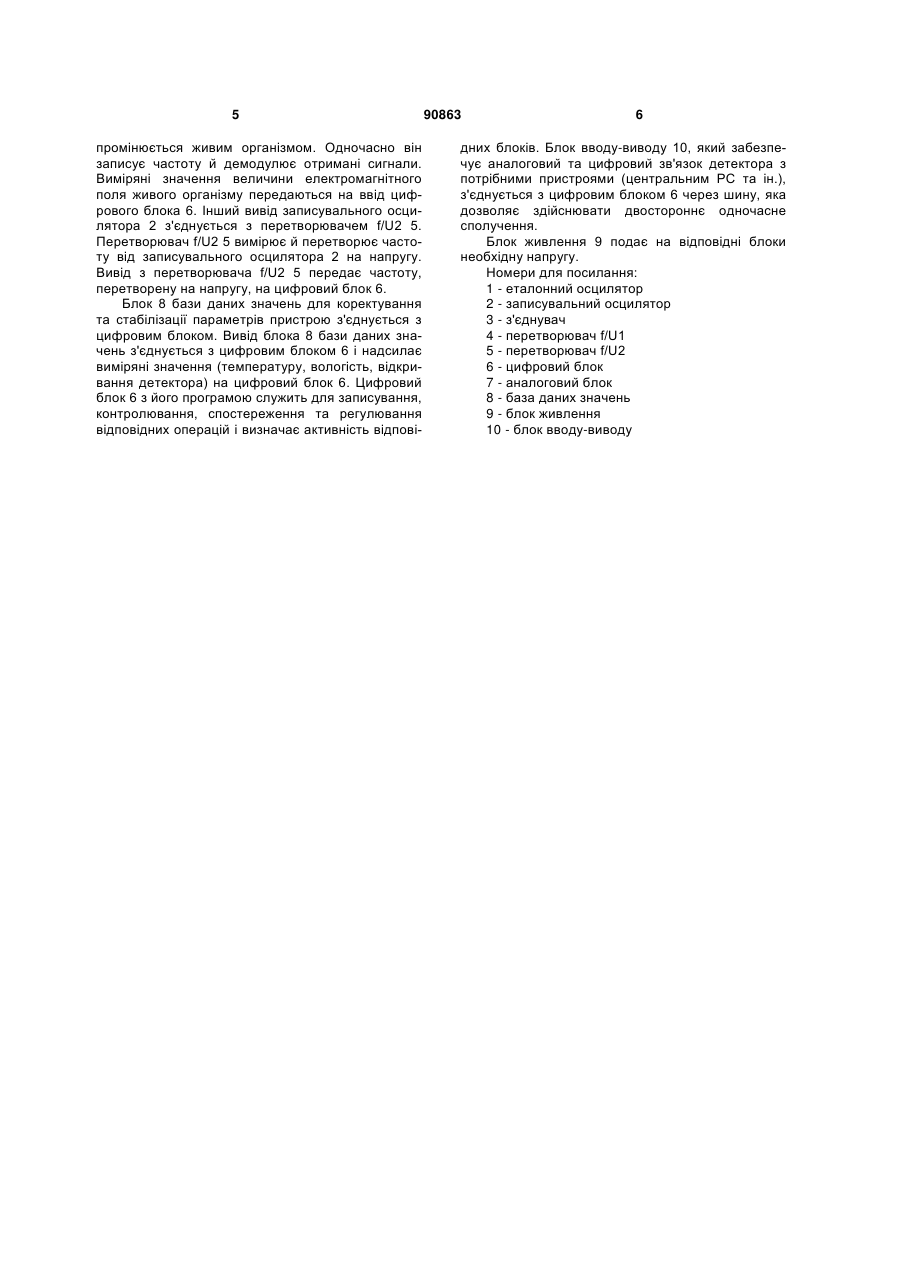

Електронний вузол, особливо для виявлення живих організмів, який відрізняється тим, що передавальна антена (3а) та приймальна антена (3b) сполучаються через з'єднувач (3) з еталонним осцилятором (1), призначеним для створення еталонного електромагнітного поля, і з записувальним осцилятором (2), призначеним для записування значень електромагнітного поля, яке випромінюється живим організмом, причому еталонний осцилятор (1) з'єднується з перетворювачем f/U1 (4) для вимірювання та перетворення C2 2 (19) 1 3 бути застосований у технології безпеки. Застосовуючи вищезазначений спосіб, неможливо визначити, чи викликається перешкода електромагнітного поля живим організмом або іншим фізичними чинником. Вищезгаданий недолік усувається завдяки електронному пристроєві згідно з цим винаходом, предмет якого полягає в тому, що передавальна антена та приймальна антена сполучаються через з'єднувач з еталонним осцилятором, передбаченим для створення еталонного електромагнітного поля, та записувальним осцилятором, передбаченим для записування значень електромагнітного поля, яке випромінюється живим організмом, частоти та демодуляції отриманих сигналів. Еталонний осцилятор з'єднується з перетворювачем f/U1 для вимірювання та перетворення частоти еталонного осцилятора на напругу, необхідну для зворотної перевірки еталонної частоти, і з аналоговим блоком для вимірювання зміни напруги еталонного осцилятора. Записувальний осцилятор з'єднується з перетворювачем f/U2 для вимірювання та перетворення частоти від записувального осцилятора на напругу, необхідну для перевірки отриманої частоти. Перетворювач f/U1, аналоговий блок, записувальний осцилятор та перетворювач f/U2 з'єднуються з цифровим блоком для записування, контролювання, спостереження та регулювання відповідних операцій та оцінки активності відповідних блоків. Цифровий блок з'єднується з еталонним осцилятором, з блоком бази даних значень для забезпечення вимірювання вказаних значень, необхідних для коректування та стабілізації вимірювання, і з блоком вводу-виводу. Еталонний осцилятор, перетворювач f/U1, аналоговий блок, записувальний осцилятор, перетворювач f/U2, цифровий блок, блок бази даних значень та блок вводу-виводу з'єднуються з блоком живлення. Електронний пристрій працює на принципі порівняння електромагнітних полів. Еталонне електромагнітне поле створюється за допомогою еталонного осцилятора в електронному пристрої шляхом випускання сигналу з точно заданою частотою та потужністю. Інші електромагнітні поля створюються живими організмами. Записувальний осцилятор з'єднується з антеною і розстроюється електромагнітними хвилями, які випромінюються цими живими організмами. Значення розстроювання осцилятора порівнюються і виміряні значення піддаються цифровій обробці з боку мікропроцесора цифрового блока, в якому інформація порівнюється й розподіляється за значеннями, заздалегідь визначеними для виявлених видів тварин. Перевага електронного пристрою згідно з цим винаходом полягає в тому, що він може ефективно застосовуватися у технологіях безпеки та пошуку, зокрема, для контролювання присутності осіб незалежно від оточення, в якому вони перебувають. На супровідній фігурі показано блок-схему електронного пристрою для виявлення живих організмів. Приклад варіанта втілення винаходу Електронний пристрій для виявлення живих 90863 4 організмів, призначений для застосування у технологіях безпеки та виявлення, як показано на супровідній фігурі, складається з таких частин: Передавальна антена 3а та приймальна антена 3b сполучаються через з'єднувач 3 з еталонним осцилятором 1 і з записувальним осцилятором 2. Цифровий блок 6 для модулювання несучої частоти і підтримання потужності та стійкості еталонного електромагнітного поля з'єднується з еталонним осцилятором 1 для створення еталонного електромагнітне поле, причому еталонний осцилятор 1 з'єднується через його виводи з аналоговим блоком 7 та перетворювачем f/U1. Записувальний осцилятор 2 для записування значень електромагнітного поля, яке випромінюється живим організмом, і для записування частоти та демодуляції отриманих сигналів з'єднується з перетворювачем f/U2 5 і з цифровим блоком 6. Цифровий блок 6 для записування, контролювання, спостереження та регулювання відповідних операцій з'єднується з еталонним осцилятором 1. Перетворювач f/U2 5, записувальний осцилятор 2, перетворювач f/U1 4, аналоговий блок 7, блок 8 бази даних значень та блок вводу-виводу 10 з'єднуються з цифровим блоком 6, причому блок вводу-виводу 10 з'єднується з блоком живлення 9 і подає на електронний пристрій зовнішню напругу. Блок живлення 9 для живлення окремих блоків необхідною напругою з'єднується з еталонним осцилятором 1, перетворювачем f/U1 4, аналоговим блоком 7, записувальним осцилятором 2, перетворювачем f/U2 5, цифровим блоком 6 та блоком 8 бази даних значень. Частота електромагнітного поля створюється еталонним осцилятором 1. Вивід еталонного осцилятора 1 сполучається зі з'єднувачем 3, з яким з'єднується передавальна антена 3а. Несуча частота еталонного осцилятора 1 модулюється кодованим цифровим сигналом від цифрового блока 6. Ця модуляція гарантує, що еталонне електромагнітне поле може бути розпізнане для кожного застосовуваного електронного пристрою. В еталонному осциляторі 1 регулюється потужність та стійкість еталонного електромагнітного поля. Ще один вивід еталонного осцилятора з'єднується з перетворювачем f/U1 4, який вимірює й перетворює частоту еталонного осцилятора 1 на напругу, необхідну для зворотної перевірки еталонної частоти. Частота, перетворена на напругу, подається на ввід цифрового блока 6. Інший вивід еталонного осцилятора 1 з'єднується з вводом аналогового блока 7, який вимірює зміну величини еталонного електромагнітного поля. Вивід аналогового блока 7 дає інформацію про зміни величини еталонного електромагнітного поля і з'єднується з вводом цифрового блока 6. Величина електромагнітного поля, яке випромінюється живим організмом, записується записувальним осцилятором 2, з яким через з'єднувач 3 з'єднується приймальна антена 3b. Ввід з'єднувача 3 з'єднується з пристосованим для нього виводом передавальної антени 3а з еталонного осцилятора 1. Вивід з'єднувача 3 доставляє отриманий сигнал на ввід записувального осцилятора 2, який записує значення електромагнітного поля, яке ви 5 промінюється живим організмом. Одночасно він записує частоту й демодулює отримані сигнали. Виміряні значення величини електромагнітного поля живого організму передаються на ввід цифрового блока 6. Інший вивід записувального осцилятора 2 з'єднується з перетворювачем f/U2 5. Перетворювач f/U2 5 вимірює й перетворює частоту від записувального осцилятора 2 на напругу. Вивід з перетворювача f/U2 5 передає частоту, перетворену на напругу, на цифровий блок 6. Блок 8 бази даних значень для коректування та стабілізації параметрів пристрою з'єднується з цифровим блоком. Вивід блока 8 бази даних значень з'єднується з цифровим блоком 6 і надсилає виміряні значення (температуру, вологість, відкривання детектора) на цифровий блок 6. Цифровий блок 6 з його програмою служить для записування, контролювання, спостереження та регулювання відповідних операцій і визначає активність відпові 90863 6 дних блоків. Блок вводу-виводу 10, який забезпечує аналоговий та цифровий зв'язок детектора з потрібними пристроями (центральним PC та ін.), з'єднується з цифровим блоком 6 через шину, яка дозволяє здійснювати двостороннє одночасне сполучення. Блок живлення 9 подає на відповідні блоки необхідну напругу. Номери для посилання: 1 - еталонний осцилятор 2 - записувальний осцилятор 3 - з'єднувач 4 - перетворювач f/U1 5 - перетворювач f/U2 6 - цифровий блок 7 - аналоговий блок 8 - база даних значень 9 - блок живлення 10 - блок вводу-виводу 7 Комп’ютерна верстка А. Крулевський 90863 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
