Газосепаратор

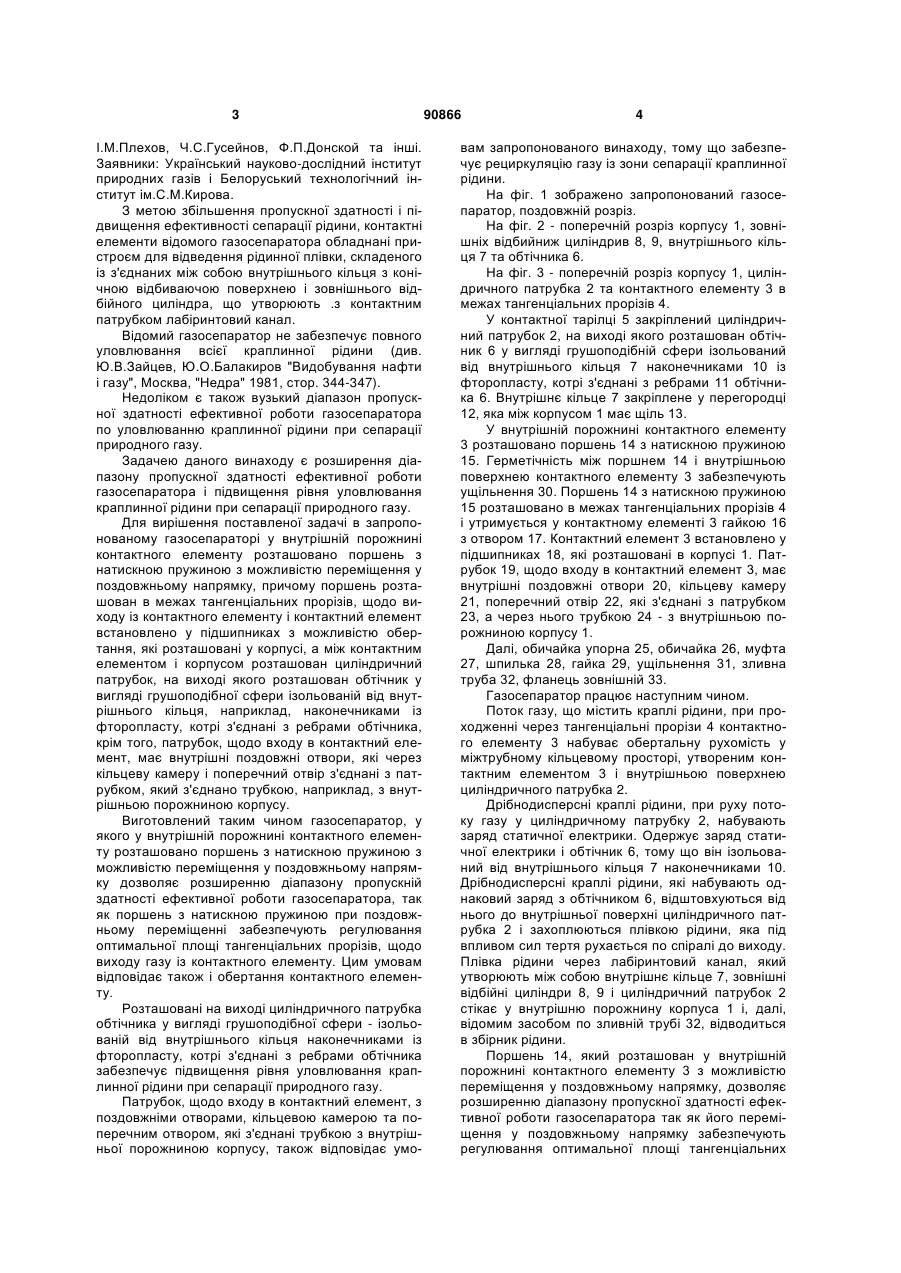

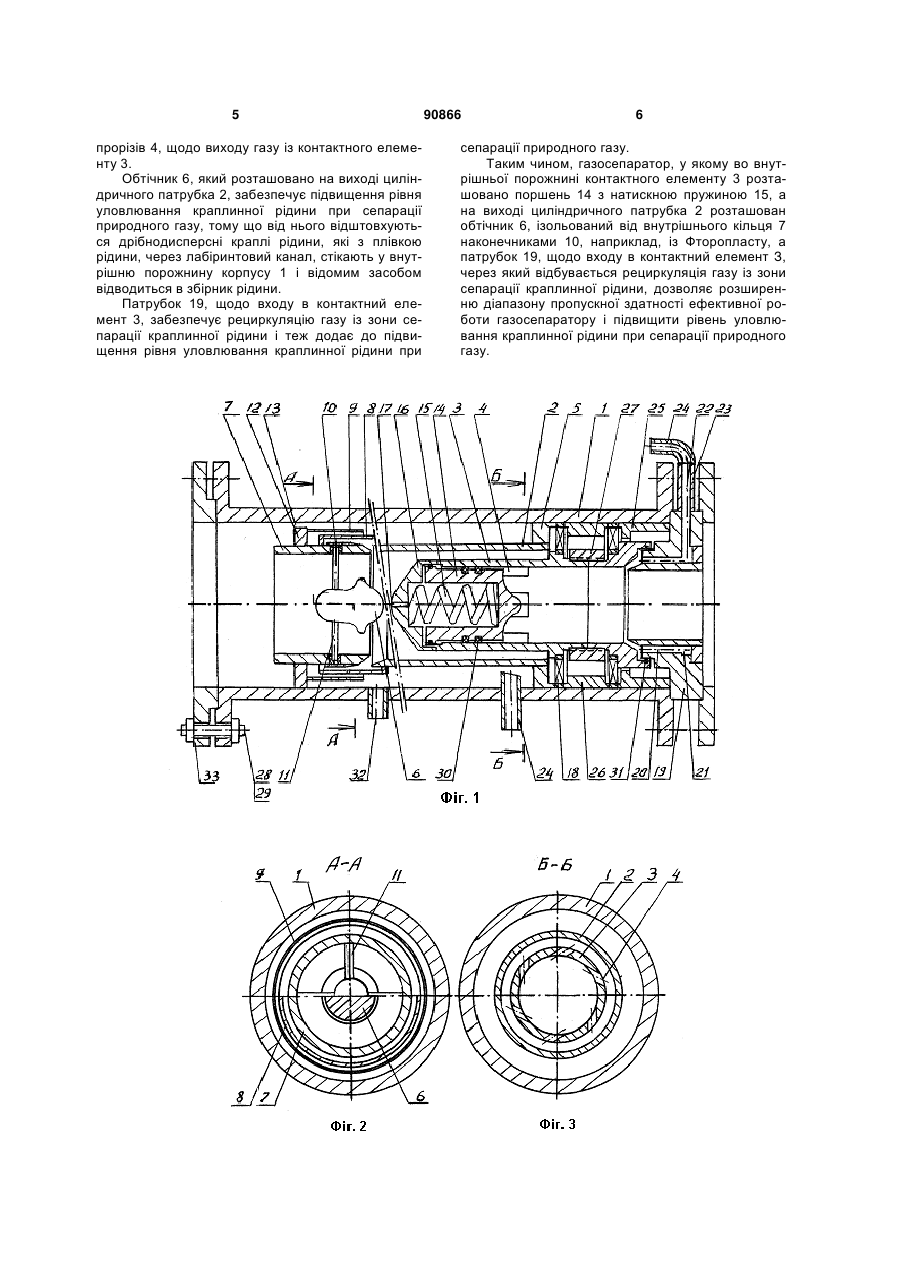

Газосепаратор для очищення природного газу від конденсату, який містить корпус і установлену всередині корпусу контактну тарілку, яка виготовлена у вигляді листа, на якому розташований контактний елемент, що має тангенціальні прорізи, а на виході обладнаний пристроєм, складеним із C2 2 (19) 1 3 І.М.Плехов, Ч.С.Гусейнов, Ф.П.Донской та інші. Заявники: Український науково-дослідний інститут природних газів і Белоруський технологічний інститут ім.С.М.Кирова. З метою збільшення пропускної здатності і підвищення ефективності сепарації рідини, контактні елементи відомого газосепаратора обладнані пристроєм для відведення рідинної плівки, складеного із з'єднаних між собою внутрішнього кільця з конічною відбиваючою поверхнею і зовнішнього відбійного циліндра, що утворюють .з контактним патрубком лабіринтовий канал. Відомий газосепаратор не забезпечує повного уловлювання всієї краплинної рідини (див. Ю.В.Зайцев, Ю.О.Балакиров "Видобування нафти і газу", Москва, "Недра" 1981, стор. 344-347). Недоліком є також вузький діапазон пропускної здатності ефективної роботи газосепаратора по уловлюванню краплинної рідини при сепарації природного газу. Задачею даного винаходу є розширення діапазону пропускної здатності ефективної роботи газосепаратора і підвищення рівня уловлювання краплинної рідини при сепарації природного газу. Для вирішення поставленої задачі в запропонованому газосепараторі у внутрішній порожнині контактного елементу розташовано поршень з натискною пружиною з можливістю переміщення у поздовжньому напрямку, причому поршень розташован в межах тангенціальних прорізів, щодо виходу із контактного елементу і контактний елемент встановлено у підшипниках з можливістю обертання, які розташовані у корпусі, а між контактним елементом і корпусом розташован циліндричний патрубок, на виході якого розташован обтічник у вигляді грушоподібної сфери ізольованій від внутрішнього кільця, наприклад, наконечниками із фторопласту, котрі з'єднані з ребрами обтічника, крім того, патрубок, щодо входу в контактний елемент, має внутрішні поздовжні отвори, які через кільцеву камеру і поперечний отвір з'єднані з патрубком, який з'єднано трубкою, наприклад, з внутрішньою порожниною корпусу. Виготовлений таким чином газосепаратор, у якого у внутрішній порожнині контактного елементу розташовано поршень з натискною пружиною з можливістю переміщення у поздовжньому напрямку дозволяє розширенню діапазону пропускній здатності ефективної роботи газосепаратора, так як поршень з натискною пружиною при поздовжньому переміщенні забезпечують регулювання оптимальної площі тангенціальних прорізів, щодо виходу газу із контактного елементу. Цим умовам відповідає також і обертання контактного елементу. Розташовані на виході циліндричного патрубка обтічника у вигляді грушоподібної сфери - ізольованій від внутрішнього кільця наконечниками із фторопласту, котрі з'єднані з ребрами обтічника забезпечує підвищення рівня уловлювання краплинної рідини при сепарації природного газу. Патрубок, щодо входу в контактний елемент, з поздовжніми отворами, кільцевою камерою та поперечним отвором, які з'єднані трубкою з внутрішньої порожниною корпусу, також відповідає умо 90866 4 вам запропонованого винаходу, тому що забезпечує рециркуляцію газу із зони сепарації краплинної рідини. На фіг. 1 зображено запропонований газосепаратор, поздовжній розріз. На фіг. 2 - поперечній розріз корпусу 1, зовнішніх відбийниж циліндрив 8, 9, внутрішнього кільця 7 та обтічника 6. На фіг. 3 - поперечній розріз корпусу 1, циліндричного патрубка 2 та контактного елементу 3 в межах тангенціальних прорізів 4. У контактної тарілці 5 закріплений циліндричний патрубок 2, на виході якого розташован обтічник 6 у вигляді грушоподібній сфери ізольований від внутрішнього кільця 7 наконечниками 10 із фторопласту, котрі з'єднані з ребрами 11 обтічника 6. Внутрішнє кільце 7 закріплене у перегородці 12, яка між корпусом 1 має щіль 13. У внутрішній порожнині контактного елементу 3 розташовано поршень 14 з натискною пружиною 15. Герметічність між поршнем 14 і внутрішньою поверхнею контактного елементу 3 забезпечують ущільнення 30. Поршень 14 з натискною пружиною 15 розташовано в межах тангенціальних прорізів 4 і утримується у контактному елементі 3 гайкою 16 з отвором 17. Контактний елемент 3 встановлено у підшипниках 18, які розташовані в корпусі 1. Патрубок 19, щодо входу в контактний елемент 3, має внутрішні поздовжні отвори 20, кільцеву камеру 21, поперечний отвір 22, які з'єднані з патрубком 23, а через нього трубкою 24 - з внутрішньою порожниною корпусу 1. Далі, обичайка упорна 25, обичайка 26, муфта 27, шпилька 28, гайка 29, ущільнення 31, зливна труба 32, фланець зовнішній 33. Газосепаратор працює наступним чином. Поток газу, що містить краплі рідини, при проходженні через тангенціальні прорізи 4 контактного елементу 3 набуває обертальну рухомість у міжтрубному кільцевому просторі, утвореним контактним елементом 3 і внутрішньою поверхнею циліндричного патрубка 2. Дрібнодисперсні краплі рідини, при руху потоку газу у циліндричному патрубку 2, набувають заряд статичної електрики. Одержує заряд статичної електрики і обтічник 6, тому що він ізольований від внутрішнього кільця 7 наконечниками 10. Дрібнодисперсні краплі рідини, які набувають однаковий заряд з обтічником 6, відштовхуються від нього до внутрішньої поверхні циліндричного патрубка 2 і захоплюються плівкою рідини, яка під впливом сил тертя рухається по спіралі до виходу. Плівка рідини через лабіринтовий канал, який утворюють між собою внутрішнє кільце 7, зовнішні відбійні циліндри 8, 9 і циліндричний патрубок 2 стікає у внутрішню порожнину корпуса 1 і, далі, відомим засобом по зливній трубі 32, відводиться в збірник рідини. Поршень 14, який розташован у внутрішній порожнині контактного елементу 3 з можливістю переміщення у поздовжньому напрямку, дозволяє розширенню діапазону пропускної здатності ефективної роботи газосепаратора так як його переміщення у поздовжньому напрямку забезпечують регулювання оптимальної площі тангенціальних 5 прорізів 4, щодо виходу газу із контактного елементу 3. Обтічник 6, який розташовано на виході циліндричного патрубка 2, забезпечує підвищення рівня уловлювання краплинної рідини при сепарації природного газу, тому що від нього відштовхуються дрібнодисперсні краплі рідини, які з плівкою рідини, через лабіринтовий канал, стікають у внутрішню порожнину корпусу 1 і відомим засобом відводиться в збірник рідини. Патрубок 19, щодо входу в контактний елемент 3, забезпечує рециркуляцію газу із зони сепарації краплинної рідини і теж додає до підвищення рівня уловлювання краплинної рідини при 90866 6 сепарації природного газу. Таким чином, газосепаратор, у якому во внутрішньої порожнині контактного елементу 3 розташовано поршень 14 з натискною пружиною 15, а на виході циліндричного патрубка 2 розташован обтічник 6, ізольований від внутрішнього кільця 7 наконечниками 10, наприклад, із Фторопласту, а патрубок 19, щодо входу в контактний елемент З, через який відбувається рециркуляція газу із зони сепарації краплинної рідини, дозволяє розширенню діапазону пропускної здатності ефективної роботи газосепаратору і підвищити рівень уловлювання краплинної рідини при сепарації природного газу. 7 Комп’ютерна верстка Д. Шеверун 90866 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
