Екрануючий комплект

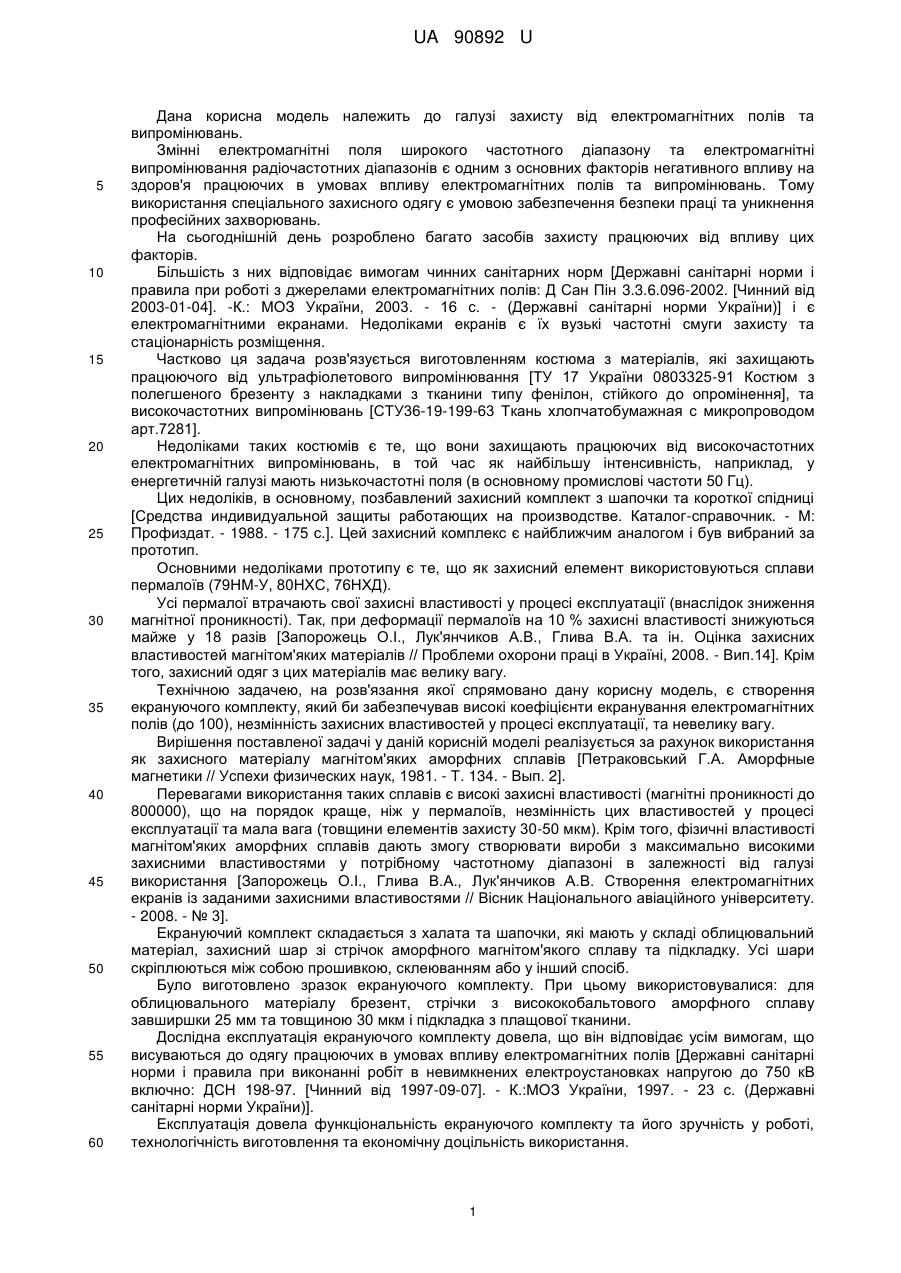

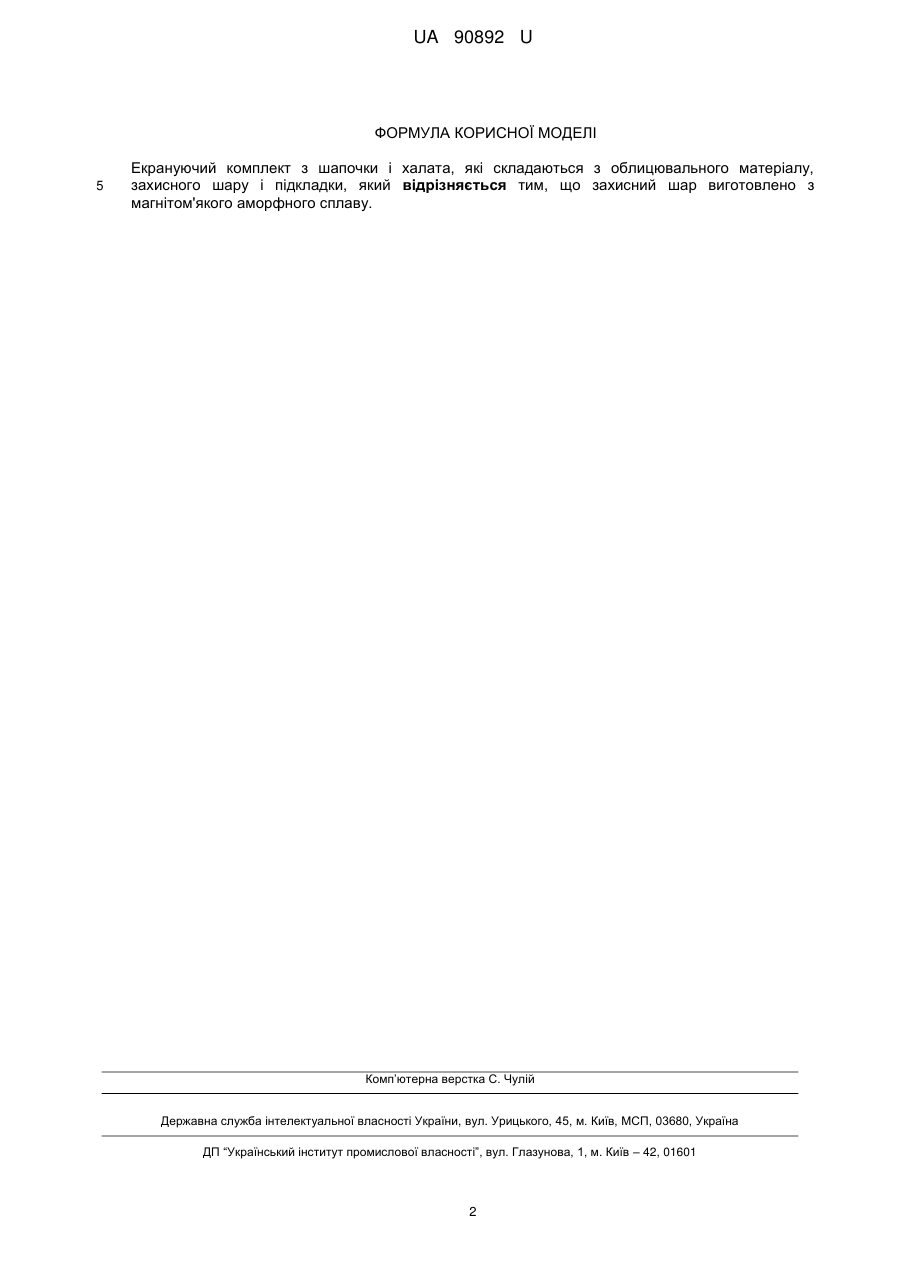

Реферат: Екрануючий комплект з шапочки і халата, які складаються з облицювального матеріалу, захисного шару і підкладки, причому захисний шар виготовлено з магнітом'якого аморфного сплаву. UA 90892 U (12) UA 90892 U UA 90892 U 5 10 15 20 25 30 35 40 45 50 55 60 Дана корисна модель належить до галузі захисту від електромагнітних полів та випромінювань. Змінні електромагнітні поля широкого частотного діапазону та електромагнітні випромінювання радіочастотних діапазонів є одним з основних факторів негативного впливу на здоров'я працюючих в умовах впливу електромагнітних полів та випромінювань. Тому використання спеціального захисного одягу є умовою забезпечення безпеки праці та уникнення професійних захворювань. На сьогоднішній день розроблено багато засобів захисту працюючих від впливу цих факторів. Більшість з них відповідає вимогам чинних санітарних норм [Державні санітарні норми і правила при роботі з джерелами електромагнітних полів: Д Сан Пін 3.3.6.096-2002. [Чинний від 2003-01-04]. -К.: МОЗ України, 2003. - 16 с. - (Державні санітарні норми України)] і є електромагнітними екранами. Недоліками екранів є їх вузькі частотні смуги захисту та стаціонарність розміщення. Частково ця задача розв'язується виготовленням костюма з матеріалів, які захищають працюючого від ультрафіолетового випромінювання [ТУ 17 України 0803325-91 Костюм з полегшеного брезенту з накладками з тканини типу фенілон, стійкого до опромінення], та високочастотних випромінювань [СТУ36-19-199-63 Ткань хлопчатобумажная с микропроводом арт.7281]. Недоліками таких костюмів є те, що вони захищають працюючих від високочастотних електромагнітних випромінювань, в той час як найбільшу інтенсивність, наприклад, у енергетичній галузі мають низькочастотні поля (в основному промислові частоти 50 Гц). Цих недоліків, в основному, позбавлений захисний комплект з шапочки та короткої спідниці [Средства индивидуальной защиты работающих на производстве. Каталог-справочник. - М: Профиздат. - 1988. - 175 с.]. Цей захисний комплекс є найближчим аналогом і був вибраний за прототип. Основними недоліками прототипу є те, що як захисний елемент використовуються сплави пермалоїв (79НМ-У, 80НХС, 76НХД). Усі пермалої втрачають свої захисні властивості у процесі експлуатації (внаслідок зниження магнітної проникності). Так, при деформації пермалоїв на 10 % захисні властивості знижуються майже у 18 разів [Запорожець О.І., Лук'янчиков А.В., Глива В.А. та ін. Оцінка захисних властивостей магнітом'яких матеріалів // Проблеми охорони праці в Україні, 2008. - Вип.14]. Крім того, захисний одяг з цих матеріалів має велику вагу. Технічною задачею, на розв'язання якої спрямовано дану корисну модель, є створення екрануючого комплекту, який би забезпечував високі коефіцієнти екранування електромагнітних полів (до 100), незмінність захисних властивостей у процесі експлуатації, та невелику вагу. Вирішення поставленої задачі у даній корисній моделі реалізується за рахунок використання як захисного матеріалу магнітом'яких аморфних сплавів [Петраковський Г.А. Аморфные магнетики // Успехи физических наук, 1981. - Т. 134. - Вып. 2]. Перевагами використання таких сплавів є високі захисні властивості (магнітні проникності до 800000), що на порядок краще, ніж у пермалоїв, незмінність цих властивостей у процесі експлуатації та мала вага (товщини елементів захисту 30-50 мкм). Крім того, фізичні властивості магнітом'яких аморфних сплавів дають змогу створювати вироби з максимально високими захисними властивостями у потрібному частотному діапазоні в залежності від галузі використання [Запорожець О.І., Глива В.А., Лук'янчиков А.В. Створення електромагнітних екранів із заданими захисними властивостями // Вісник Національного авіаційного університету. - 2008. - № 3]. Екрануючий комплект складається з халата та шапочки, які мають у складі облицювальний матеріал, захисний шар зі стрічок аморфного магнітом'якого сплаву та підкладку. Усі шари скріплюються між собою прошивкою, склеюванням або у інший спосіб. Було виготовлено зразок екрануючого комплекту. При цьому використовувалися: для облицювального матеріалу брезент, стрічки з висококобальтового аморфного сплаву завширшки 25 мм та товщиною 30 мкм і підкладка з плащової тканини. Дослідна експлуатація екрануючого комплекту довела, що він відповідає усім вимогам, що висуваються до одягу працюючих в умовах впливу електромагнітних полів [Державні санітарні норми і правила при виконанні робіт в невимкнених електроустановках напругою до 750 кВ включно: ДСН 198-97. [Чинний від 1997-09-07]. - К.:МОЗ України, 1997. - 23 с. (Державні санітарні норми України)]. Експлуатація довела функціональність екрануючого комплекту та його зручність у роботі, технологічність виготовлення та економічну доцільність використання. 1 UA 90892 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Екрануючий комплект з шапочки і халата, які складаються з облицювального матеріалу, захисного шару і підкладки, який відрізняється тим, що захисний шар виготовлено з магнітом'якого аморфного сплаву. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
