Симбіотенк

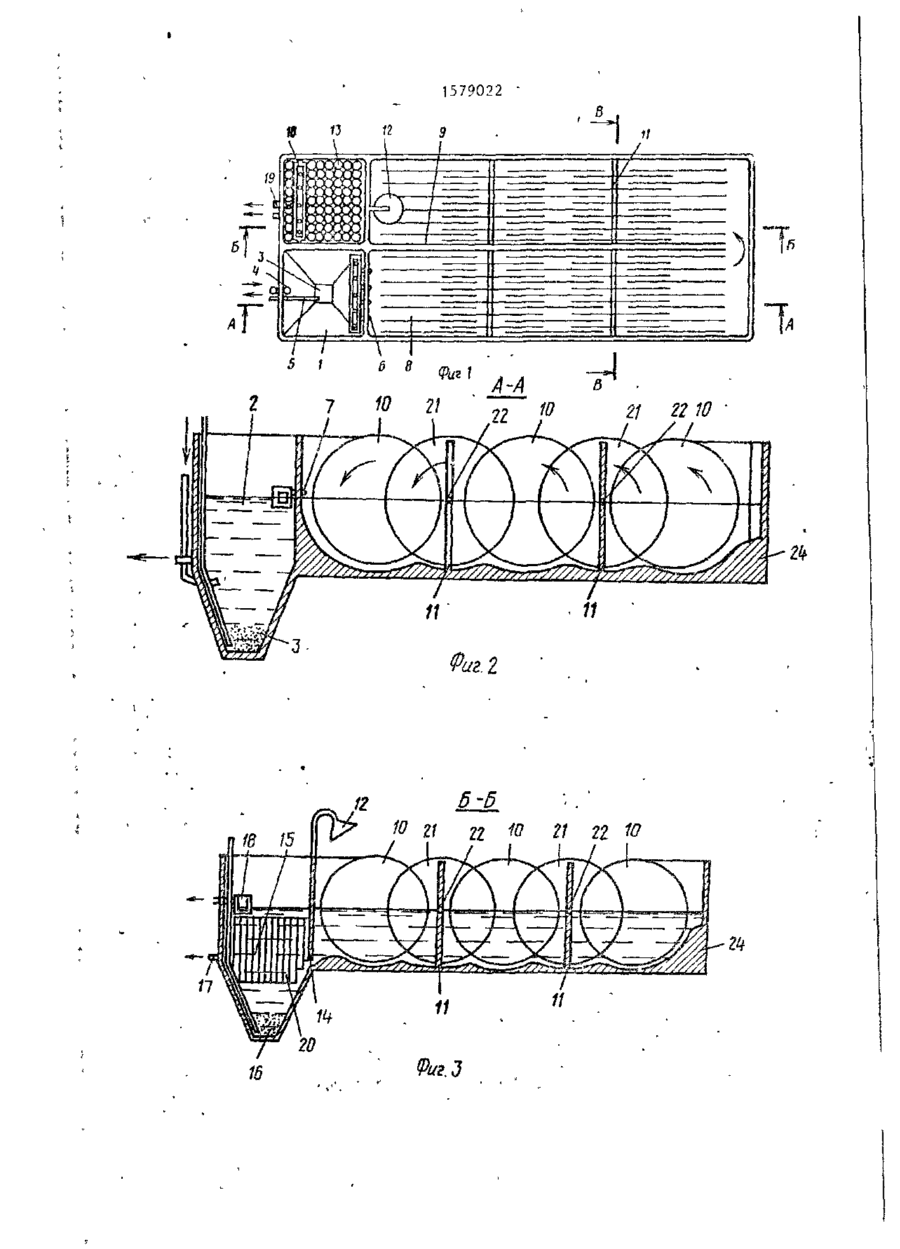

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ ' г ' - '.' О СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (11) (51)5 r t * Л 1 С 02 F 3/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ҐКНТ СССР И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21) 4388518/31-26 ' \ (22) 03.03.88 (71) Киевский технологический институт пищевой промышленности (72) Б.В.Кранец, А.И.Соколенке, В.Ф.Ииколаенко, В.В.Алекберова, О.И.Кочмак и Н.П.Веклич (53) 628.356(088.8) (56) Авторское свидетельство СССР W 1200549, кл. С 02 F 3/02, 1983, непублик. (54) СИМБИОТЕНК (57) Изобретение относится к комбинированным сооружениям очистки сточных вод и может быть использовано для очистки промышленных и бытовых стоков на очистных сооружениях, а также на кораблях., автомобилях и других движу Изобретение относится к комбинированным сооружениям очистки сточных вод, може г быть использовано для очистки промышленных и бытовых стоков на очистных сооружениях, а также на кораблях, автомобилях и других движущихся ипи качающихся объектах. Цель изобретения - повышение качественной очистки за счет улучшения гидродинамического режима работы. На фнг. 1 изображен предлагаемый симбиотенк, план; на фиг. 2 - разрез А-А на фиг. ); на фкг. 3 - разрез Б-Б на фиг.1; ча фнг.4 - разрез В-В на фиг. 1; на фиг. 5 - разрез Г-Г на фиг. Д. Симбиотенк содержит первичный отстойник 1, состоящий из 26-90 щихся и качающихся объектах. Цель изобретения - повышение эффективности и качества очистки, а также обеспечение устойчивости в работе за счет улучшения гидродинамического режима устройства. Симбиотенк дополнительно, снабжен дисковыми биофильтрами на валах, установленными на сомкнуто-разомкнутых перегородках между основными дисковыми биофильтрами. Сомкнуторазомкнутые перегородки выполнены на высоту симбиотенка и снабжены прорезями, в которых расположены дополнительные дисковые биофильтры. Стенки перегородки выполнены профилированными. На дне камеры биообработки под дисками установлена вставка, огибаю- S щая профиль дисков. 5 ил. ной камеры 2, приямка 3 для осадка, трубы 4 для подачи стоковых вод на очистку, трубы 5 для удаления осадка и плавающего перепускного устройства 6, обеспечивающего бесперебойную подачу осветленных стоков посредством гибких шлангов 7 при любой качке. Первичный отстойник сообщен с камерой 8 биообработки, разделенной на два коридора непроницаемой перегородкой 9 и включающим в себя насаженные на валы на расстоянии 10-13 мм друг от друга биодиски 10, перегородки 11 и осветительное устройство 12. Камера 8 биообработки сообщена с в горичным отстойником 13 при помощи перепускного устройства 14, Отстойник 13 состоит из осветлител-ьпои камеры 15, 1579022 приямка 16 для осадка, трубы 17 для удаления осадка и плавающего перепускного устройства 18, используемого для удаления очищенных сточных вод с при помощи гибкого шланга 19.0светлительная камера вторичного отстойника заполнена пакетом вертикально закрепленных труб 20, которые обеспечи-' вают ламинарное движение восходящих 10 потоков воды. Кроме того, устройство снабжено дополнительными дисками 21, укрепленными на валах 22. Валы 22 установлены на сомкнуто-разомкнутых перегородках 11, причем диски 21 разме- >5 щепы между биоднсками 10. Сомкнуторазомкнутые перегородки 11 выполнены высотой на всю высоту емкости симбнотенка и снабжены прорезями 23, в которых расположены диски 21. Стенки пе- 20 регородки выполнены профилированными. S нижней части камеры биообработки, под дисками, установлена вставка 24, форма которой огибает профиль, дисков. Работает устройство следующим об- 25 разом. їіодлежащие очистке сточные воды через трубу 4 подаются в отстойник 1, где происходит отстаивание ее грубодисперсных механических примесей, 0са-30 док периодически удаляется иэ приямка 3 по трубе 5, а осветленные стоки при помощи плавающего перепускного устройства 6 подаются в камеру 8 биообработки. 35 Так как устройство снабжено дополнительными дисками 21, то это позволяет значительно увеличить эффективную площадь устройства при тех же гаоаритах установки. Кроме того, такое размещение дисков позволяет улучшить гидродинамический режим, поскольку на совмещенных участках движение происходит в разные стороны, что устраняет возможность зарастания дисков и позволяет уменьшить расстояние между дисками. Профилированная вставка 2k на днище симбиотенка исключает образование застойьых зон и засорения в кихгней части симбиотенка. Профилированные перегородки 11, выполненные на всю высоту симбиотенка, препятствуют проскоку неочищенной жидкости при качке всего устройства. Применение предлагаемого устрой- •* ** ства позволяет улучшить гидродинамический режим работы, увеличить площадь развитой поверхности обрастания дисков и улучшить глубину очистки сточных вод. Сомкнуто-разомкнутые перегородки позволяют увеличить пропускную способность симбиотенка в периоды максимального поступления сточных вод в утренние и вечерние часы. Ф о р м у л а и з о б р е т е н и я Симбиотенк, содержащий корпус с камерами первичного отстаивания, биообработки и вторичного отстаивания, плавающие перепускные устройства, Очистка, осуществляется микрооргадисковые биофильтры, расположенные низмами, заселяющими биологическую в камере биообработки и разделенные пленку, образующуюся на поверхности медленно вращающихся дисков. Когда 40 вертикальными перегородками, прикрепленными к дну корпуса, пакет вертичасть диска находится в погруженном кальных труб в камере вторичного отсостоянии, микроорганизмы сорбируют стачвания и источник искусственного растворенные в сточных водах органиосвещения, о т л и ч а ю щ и й с я ческие вещества, а при выходе дисков из воды минерализуют их за счет по45 тем, что, с целью повышения качества очистки сточных вод за счет улучшения требления кислорода воздуха и фотогидродинамического режима работы, синтеза водорослей. По мере нарастаперегородки выполнены на всю высоту ния пленки на дисках происходит корпуса и с прорезями, стенки перегопостоянное ее отмирание и отрыв часродок выполнены с чечевицеобразным тичек от дисков. Благодаря вращению 50 профилем, камера биообработки снабжедисков в параллельных пакетах в прона дополнительными дисковыми биотивоположные стороны обеспечивается t фильтрами, установленными в прорезях турбулентное движение сточных вод, перегородок, а также вставкой, оги-* что создает дополнительную зону аэрибающей профиль дисков. рования стоков кислорода воздуха. 1579022 Фаг. Z 5 \б /2 ?.\ 21 10 21 22 10 1579022 8-8 2! 21 Г-Г Фиг Фиг. 5 Редактор С.Рекова Составитель А.Суханова Техред М.Дидык Корректор М.Самборская Заказ 2 188/ДСП Тираж 563 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКИТ СССР 113035, Москва, /К-35, Раушская наб*, д. А/5 Производственно- издательский комбинат "''агент", г, Ужгород, ул. Гагарима5 101
