Спосіб автоматичного управління комбінованим підводом екстрагенту в похилі двухшнекові дифузійні апарати

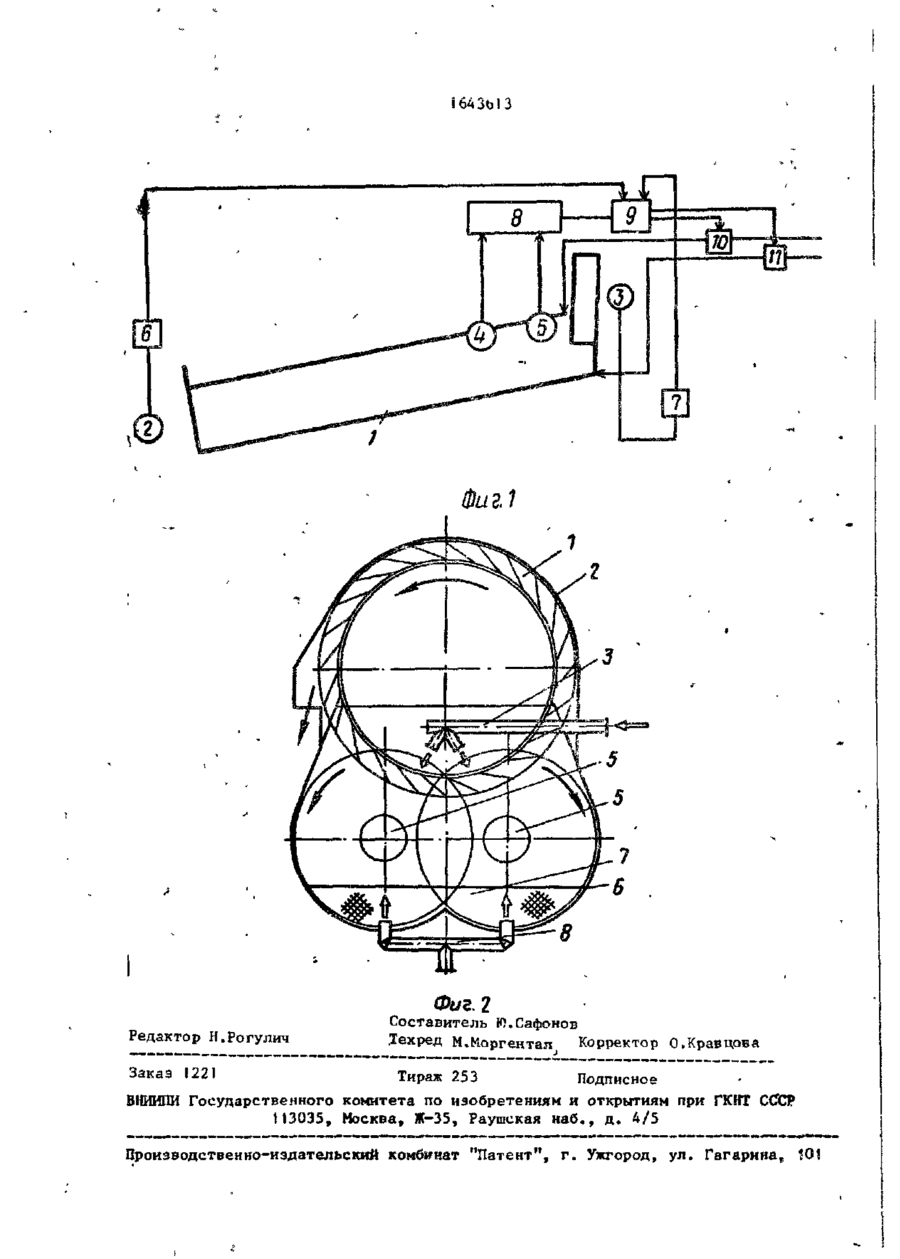

Изобретение относится к авто Изобретение относится к автоматизации процесса экстрагирования в свеклосахарном производстве. Цель изобретения - увеличение выхода сахара и повышение точности регулирования, На фиг.1 изображена блок-схема системы автоматического управления комбинированным подводом экстрагента в наклонные двухшнековые диффузионные аппараты; на фиг.2 - схема комбинированного подвода экстрагента в наклонные двухшнековые диффузионные аппараты. Система автоматического управления комбинированным подводом экстраген 2 мати-зации процесса экстрагирования в свеклосахарном производстве. Целью изобретения является увеличение вы- , хода сахара и повышение точности регулирования. Способ предусматривает комбинированный подвод экстрагента, измерение тока нагрузки электропр;*- . водов шнеков и черпачного колеса и перепада уровней сокостружечной смеси- в хвостовой части аппарата. Регулирование соотношения расходов экстрагента, подаваемых через соплоаппарат и камеру, осуществляют в зависимости от измеренного перепада уровней с коррекцией по измеренному значению тока нагрузка* Способ позволяет повысить производительность за счет стабилизации цельной нагрузки объема аппарата. 2 ил. реализующая предлагаемый способ, содержит диффузионный аппарат 1, электроприводы 2 и 3 транспортирующих шнеков и черпачного колеса соответственно, первичные преобразователи 4 и 5 уровня, расположенные соответственно на расстоянии 15-16, 18 и 20 м от лобового сита, первичные преобразователи 6 и 7 нагрузки электроприводов 2 и 3, а также измеритель 8 перепада уровней, автоматический регулятор 9 и исполнительные устройства 10 и 11. Способ реализуется следующим образец*»*^ Процесс экстрагирования происходит в диффузионном аппарате 1, где стружка и экстрагент находятся в противотоке. с Подача экстрагента производится через соплоапгтарат и камеру, образованную корпусом аппарата и наклонной стенкой. Это обеспечивает равномерное распределение экстрагента в по10 токе свекловичной стружки, что приводит к снижению продольного перемешивания и способствует снижению потерь сахара в жоме. При соблюдении противотока, т . е . при нормальной *5 удельной загрузке, перепад уровней определяется углом наклона аппарата и составляет 0,5-0,7 м, что определяет задание автоматическому регулятору 9. При этом соотношение расхо20 дов экстрагента, подаваемого через согшоаппарат и через камеру, составит 80 и 20% соответственно. Такая ситуация возникает, если производительность аппарата и черпачного коле25 са совпадает. Если производительность черпачного колеса больше, хвостовая часть аппарата разгружается и перепад уровней увеличивается. При этом автоматический регулятор 9, воздействуя на ис- 30 полнительные устройства 10 и I I , изменяет соотношение расходов, увеличивая расход экстрагента, подаваемого в камеру. Это позволяет выравнять производительности черпачного колеса 35 и аппарата, обеспечив заданный перепад уровня путем равномерной загрузки хвостовых элементов, что стабилизирует удельную нагрузку, расширяет запас регулирования и увеличивает 40 точность регулирования перепада уровней. Однако при этом увеличивается нагрузка на электропривод 2 транспортирующих шнеков, после чего на выходе первичного преобразователя 6 45 тока, нагрузки электропривода 2 транспортирующих шнеков появляется корректирующий сигнал, поступающий на вход автоматического регулятора 9, который изменяет соотношение расхода экстрагента так, чтобы значение тока нагрузки на транспортер не превышало 180-220 А, т . е . допустимого значения. При повышении нагрузки на электропривод 3 черпачного колеса система работает аналогично, т . е . на автоматический регулятор 9 поступает корректирующий сигнал с первичного преобразователя 7 тока нагрузки электропривода 3 черпачного колеса. В установившемся состоянии соотношение расходов экстрагента Гудет таким,1 что производительность черпачного колеса и диффузионного аппарата І согласована с учетом допустимого значения токов нагрузки на транспортирующие шнеки и черпачное колесо. * Формула и з о б р е т е н и я Способ автоматического управления , комбинированным подводом экстрагента в наклонные двухшнековые диффузионные аппараты, предусматривающий контроль уровней сокостружечной смеси в хвостовой части аппарата и комбинированный подвод экстрагента» о т л и ч а ю щ и й с я тем, что, с целью увеличения выхода сахара и повышения точности регулирования, измеряют гок нагрузки электроприво* дов и перепад уровней в хвостовой части аппарата и регулируют соотношение расходов экстрагента,- подаваемых через соплоаппарат и камеру, в зависимости от измеренного перепада уровней, при этом регулирование соотношения расходов экстрагента корректируют с учетом измеренного значения тока нагрузки электроприводов шнеков и черпачного колеса. І 64 3b 1 З Фигі її Фиг. 2 Редактор Н.Рогулич З а к а э Составитель Ю.Сафонов .Техред М.Моргентал Корректор 0,Кравцова 1 2 2 1 Тираж 253 Подписное В И Л Государственного комитета по изобретениям и открытиям при ГКНТ СССР Н КИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, !01
