Сопло

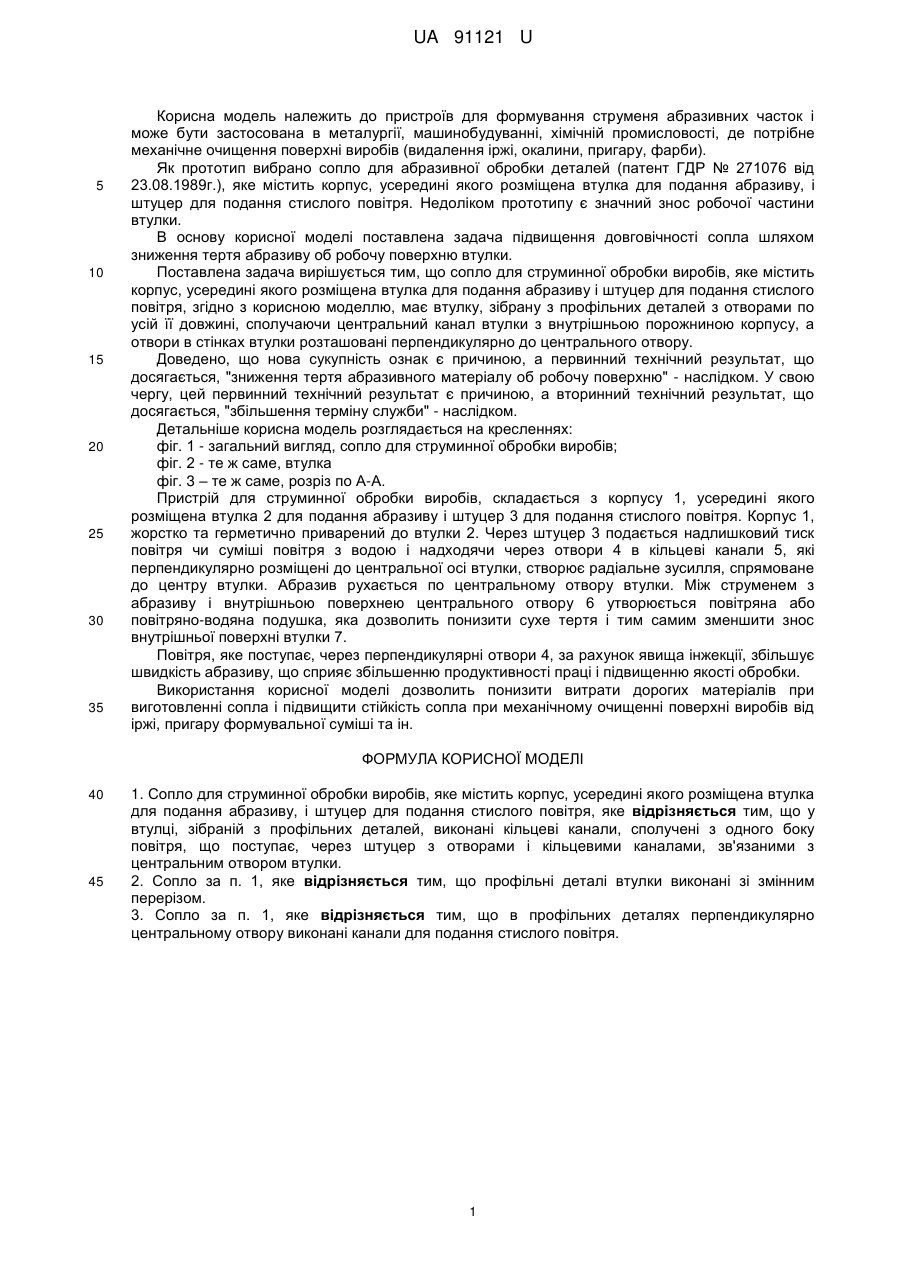

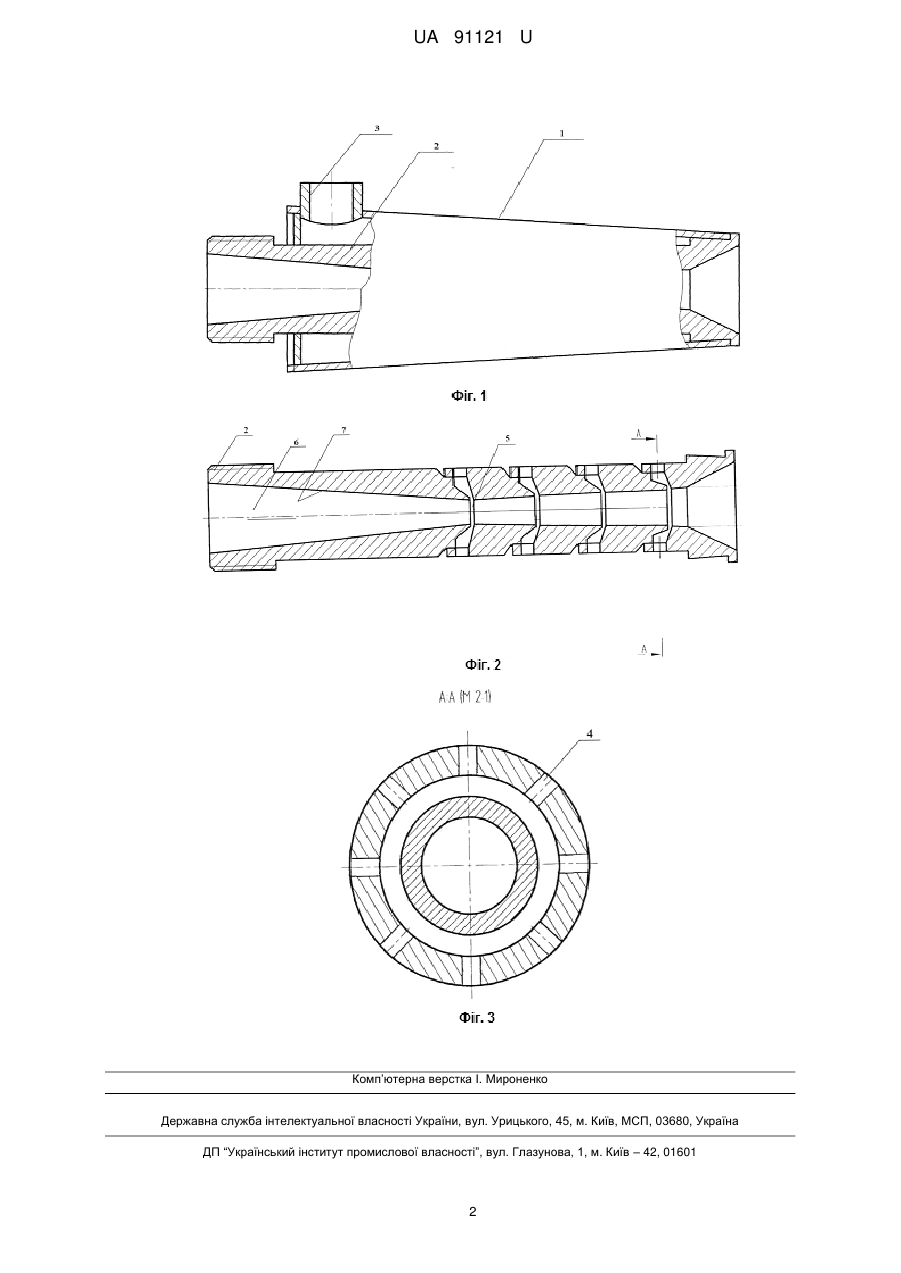

Реферат: Сопло для струминної обробки виробів містить корпус, усередині якого розміщена втулка для подання абразиву і штуцер для подання стислого повітря. У втулці, зібраній з профільних деталей, виконані кільцеві канали, сполучені з одного боку повітря, що поступає, через штуцер з отворами і кільцевими каналами, зв'язаними з центральним отвором втулки. UA 91121 U (12) UA 91121 U UA 91121 U 5 10 15 20 25 30 35 Корисна модель належить до пристроїв для формування струменя абразивних часток і може бути застосована в металургії, машинобудуванні, хімічній промисловості, де потрібне механічне очищення поверхні виробів (видалення іржі, окалини, пригару, фарби). Як прототип вибрано сопло для абразивної обробки деталей (патент ГДР № 271076 від 23.08.1989г.), яке містить корпус, усередині якого розміщена втулка для подання абразиву, і штуцер для подання стислого повітря. Недоліком прототипу є значний знос робочої частини втулки. В основу корисної моделі поставлена задача підвищення довговічності сопла шляхом зниження тертя абразиву об робочу поверхню втулки. Поставлена задача вирішується тим, що сопло для струминної обробки виробів, яке містить корпус, усередині якого розміщена втулка для подання абразиву і штуцер для подання стислого повітря, згідно з корисною моделлю, має втулку, зібрану з профільних деталей з отворами по усій її довжині, сполучаючи центральний канал втулки з внутрішньою порожниною корпусу, а отвори в стінках втулки розташовані перпендикулярно до центрального отвору. Доведено, що нова сукупність ознак є причиною, а первинний технічний результат, що досягається, "зниження тертя абразивного матеріалу об робочу поверхню" - наслідком. У свою чергу, цей первинний технічний результат є причиною, а вторинний технічний результат, що досягається, "збільшення терміну служби" - наслідком. Детальніше корисна модель розглядається на кресленнях: фіг. 1 - загальний вигляд, сопло для струминної обробки виробів; фіг. 2 - те ж саме, втулка фіг. 3 – те ж саме, розріз по А-А. Пристрій для струминної обробки виробів, складається з корпусу 1, усередині якого розміщена втулка 2 для подання абразиву і штуцер 3 для подання стислого повітря. Корпус 1, жорстко та герметично приварений до втулки 2. Через штуцер 3 подається надлишковий тиск повітря чи суміші повітря з водою і надходячи через отвори 4 в кільцеві канали 5, які перпендикулярно розміщені до центральної осі втулки, створює радіальне зусилля, спрямоване до центру втулки. Абразив рухається по центральному отвору втулки. Між струменем з абразиву і внутрішньою поверхнею центрального отвору 6 утворюється повітряна або повітряно-водяна подушка, яка дозволить понизити сухе тертя і тим самим зменшити знос внутрішньої поверхні втулки 7. Повітря, яке поступає, через перпендикулярні отвори 4, за рахунок явища інжекції, збільшує швидкість абразиву, що сприяє збільшенню продуктивності праці і підвищенню якості обробки. Використання корисної моделі дозволить понизити витрати дорогих матеріалів при виготовленні сопла і підвищити стійкість сопла при механічному очищенні поверхні виробів від іржі, пригару формувальної суміші та ін. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Сопло для струминної обробки виробів, яке містить корпус, усередині якого розміщена втулка для подання абразиву, і штуцер для подання стислого повітря, яке відрізняється тим, що у втулці, зібраній з профільних деталей, виконані кільцеві канали, сполучені з одного боку повітря, що поступає, через штуцер з отворами і кільцевими каналами, зв'язаними з центральним отвором втулки. 2. Сопло за п. 1, яке відрізняється тим, що профільні деталі втулки виконані зі змінним перерізом. 3. Сопло за п. 1, яке відрізняється тим, що в профільних деталях перпендикулярно центральному отвору виконані канали для подання стислого повітря. 1 UA 91121 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
