Замок тертя для кріплення із спецпрофілю

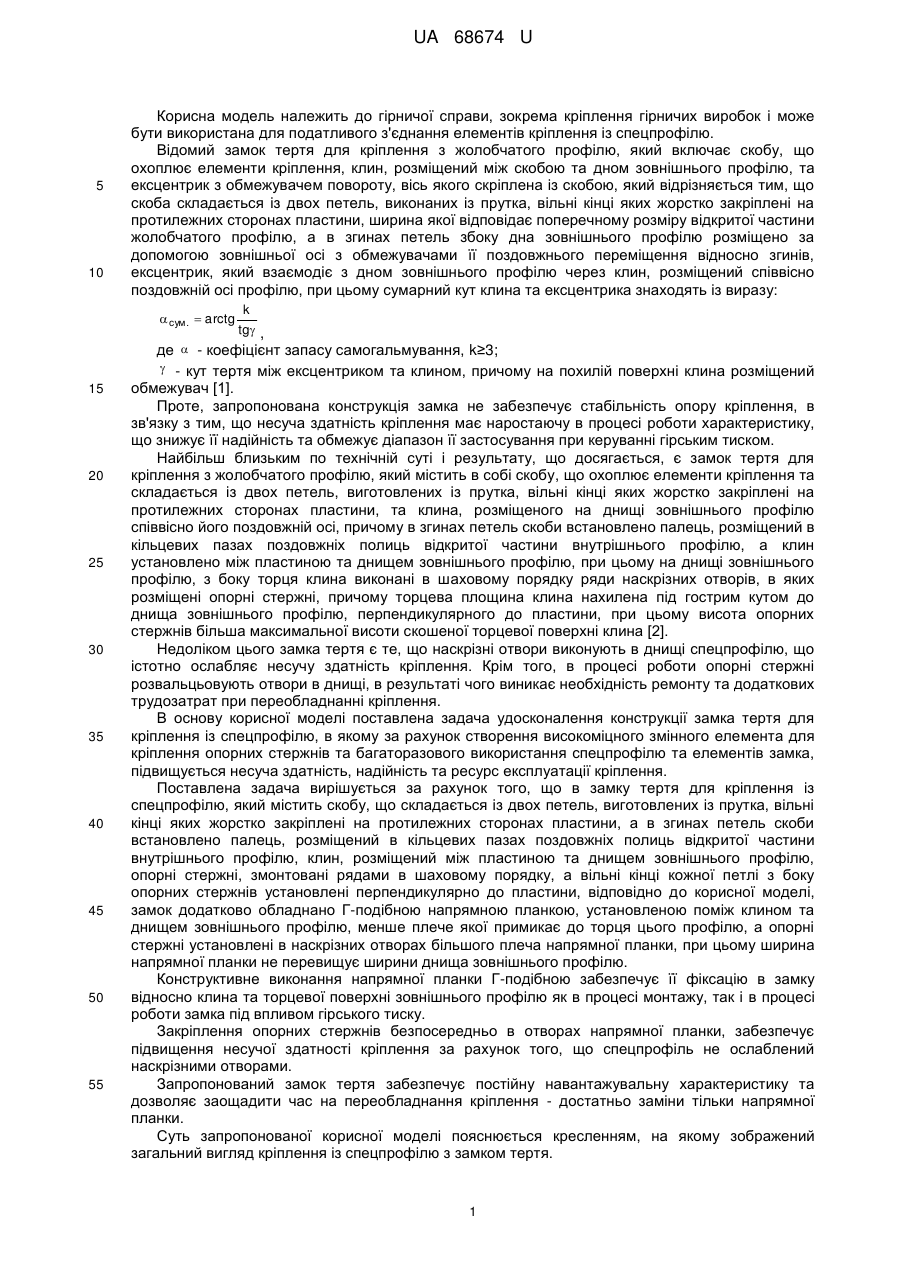

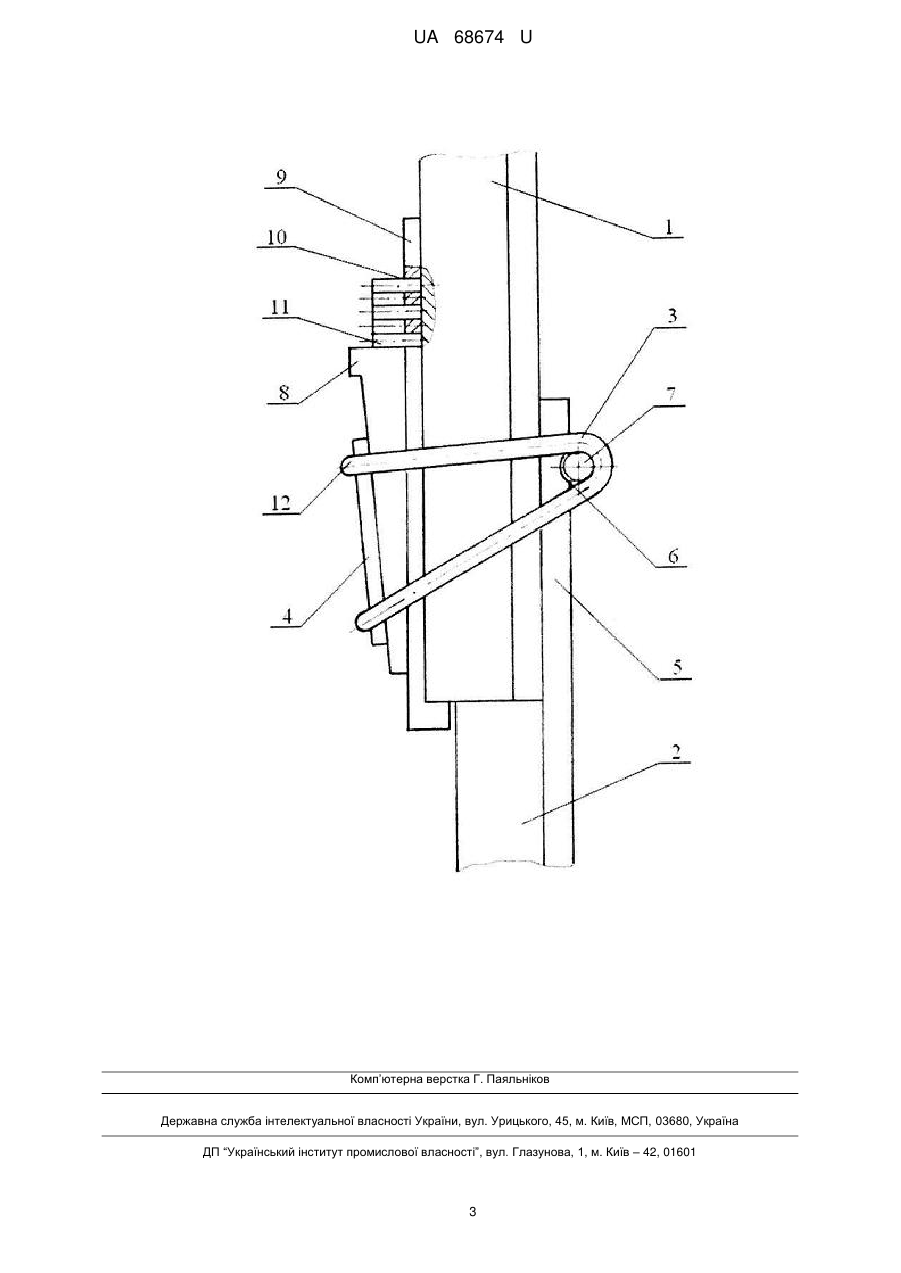

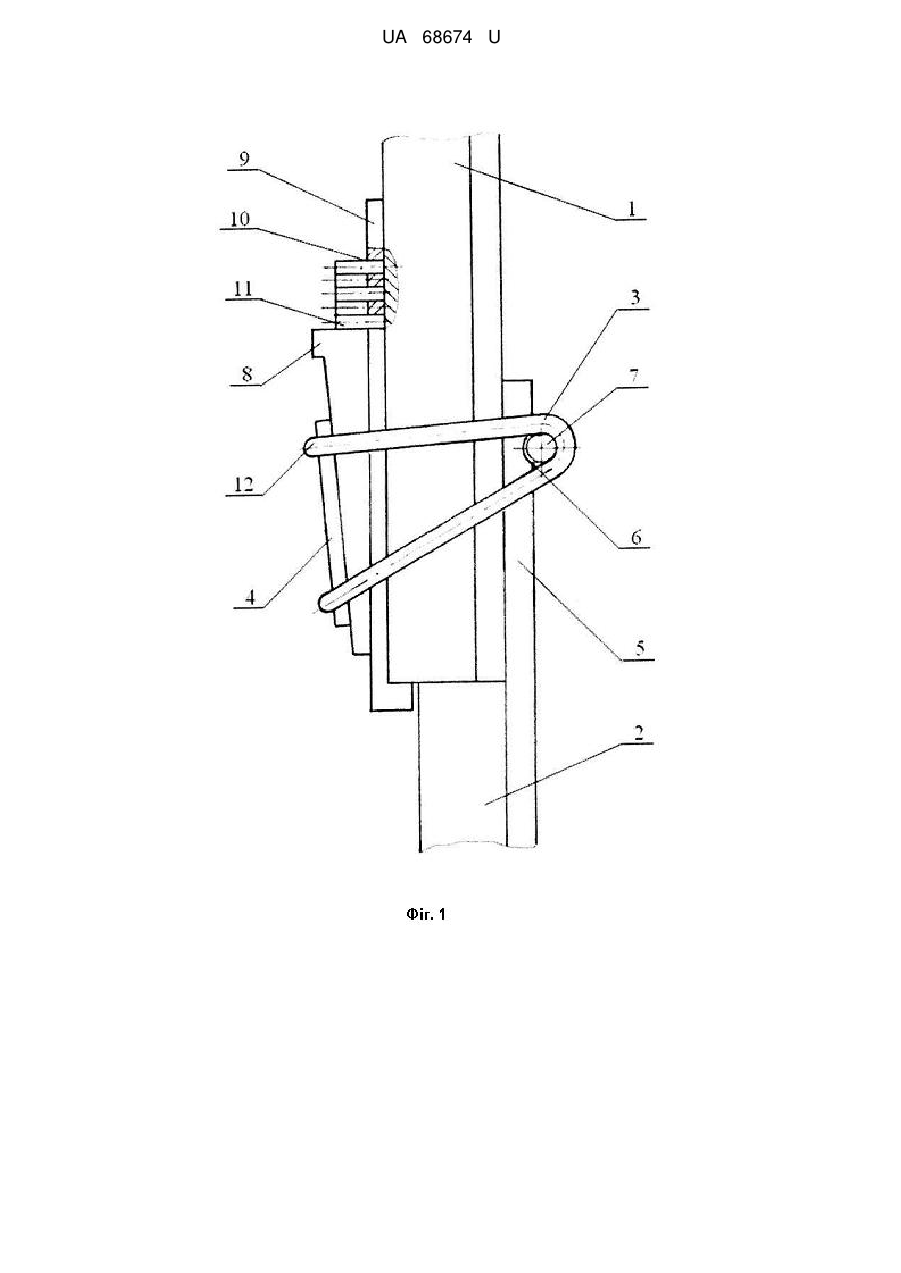

Реферат: Замок тертя для кріплення із спецпрофілю містить скобу, що складається із двох петель, виготовлених із прутка, вільні кінці яких жорстко закріплені на протилежних сторонах пластини. В згинах петель скоби встановлено палець. Замок обладнано Г-подібною напрямною планкою. В наскрізних отворах напрямної планки установлені опорні стержні. UA 68674 U (54) ЗАМОК ТЕРТЯ ДЛЯ КРІПЛЕННЯ ІЗ СПЕЦПРОФІЛЮ UA 68674 U UA 68674 U 5 10 Корисна модель належить до гірничої справи, зокрема кріплення гірничих виробок і може бути використана для податливого з'єднання елементів кріплення із спецпрофілю. Відомий замок тертя для кріплення з жолобчатого профілю, який включає скобу, що охоплює елементи кріплення, клин, розміщений між скобою та дном зовнішнього профілю, та ексцентрик з обмежувачем повороту, вісь якого скріплена із скобою, який відрізняється тим, що скоба складається із двох петель, виконаних із прутка, вільні кінці яких жорстко закріплені на протилежних сторонах пластини, ширина якої відповідає поперечному розміру відкритої частини жолобчатого профілю, а в згинах петель збоку дна зовнішнього профілю розміщено за допомогою зовнішньої осі з обмежувачами її поздовжнього переміщення відносно згинів, ексцентрик, який взаємодіє з дном зовнішнього профілю через клин, розміщений співвісно поздовжній осі профілю, при цьому сумарний кут клина та ексцентрика знаходять із виразу:  сум .  arctg 15 20 25 30 35 40 45 50 55 k tg , де  - коефіцієнт запасу самогальмування, k≥3;  - кут тертя між ексцентриком та клином, причому на похилій поверхні клина розміщений обмежувач [1]. Проте, запропонована конструкція замка не забезпечує стабільність опору кріплення, в зв'язку з тим, що несуча здатність кріплення має наростаючу в процесі роботи характеристику, що знижує її надійність та обмежує діапазон її застосування при керуванні гірським тиском. Найбільш близьким по технічній суті і результату, що досягається, є замок тертя для кріплення з жолобчатого профілю, який містить в собі скобу, що охоплює елементи кріплення та складається із двох петель, виготовлених із прутка, вільні кінці яких жорстко закріплені на протилежних сторонах пластини, та клина, розміщеного на днищі зовнішнього профілю співвісно його поздовжній осі, причому в згинах петель скоби встановлено палець, розміщений в кільцевих пазах поздовжніх полиць відкритої частини внутрішнього профілю, а клин установлено між пластиною та днищем зовнішнього профілю, при цьому на днищі зовнішнього профілю, з боку торця клина виконані в шаховому порядку ряди наскрізних отворів, в яких розміщені опорні стержні, причому торцева площина клина нахилена під гострим кутом до днища зовнішнього профілю, перпендикулярного до пластини, при цьому висота опорних стержнів більша максимальної висоти скошеної торцевої поверхні клина [2]. Недоліком цього замка тертя є те, що наскрізні отвори виконують в днищі спецпрофілю, що істотно ослабляє несучу здатність кріплення. Крім того, в процесі роботи опорні стержні розвальцьовують отвори в днищі, в результаті чого виникає необхідність ремонту та додаткових трудозатрат при переобладнанні кріплення. В основу корисної моделі поставлена задача удосконалення конструкції замка тертя для кріплення із спецпрофілю, в якому за рахунок створення високоміцного змінного елемента для кріплення опорних стержнів та багаторазового використання спецпрофілю та елементів замка, підвищується несуча здатність, надійність та ресурс експлуатації кріплення. Поставлена задача вирішується за рахунок того, що в замку тертя для кріплення із спецпрофілю, який містить скобу, що складається із двох петель, виготовлених із прутка, вільні кінці яких жорстко закріплені на протилежних сторонах пластини, а в згинах петель скоби встановлено палець, розміщений в кільцевих пазах поздовжніх полиць відкритої частини внутрішнього профілю, клин, розміщений між пластиною та днищем зовнішнього профілю, опорні стержні, змонтовані рядами в шаховому порядку, а вільні кінці кожної петлі з боку опорних стержнів установлені перпендикулярно до пластини, відповідно до корисної моделі, замок додатково обладнано Г-подібною напрямною планкою, установленою поміж клином та днищем зовнішнього профілю, менше плече якої примикає до торця цього профілю, а опорні стержні установлені в наскрізних отворах більшого плеча напрямної планки, при цьому ширина напрямної планки не перевищує ширини днища зовнішнього профілю. Конструктивне виконання напрямної планки Г-подібною забезпечує її фіксацію в замку відносно клина та торцевої поверхні зовнішнього профілю як в процесі монтажу, так і в процесі роботи замка під впливом гірського тиску. Закріплення опорних стержнів безпосередньо в отворах напрямної планки, забезпечує підвищення несучої здатності кріплення за рахунок того, що спецпрофіль не ослаблений наскрізними отворами. Запропонований замок тертя забезпечує постійну навантажувальну характеристику та дозволяє заощадити час на переобладнання кріплення - достатньо заміни тільки напрямної планки. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображений загальний вигляд кріплення із спецпрофілю з замком тертя. 1 UA 68674 U 5 10 15 20 25 30 35 40 45 Замок тертя містить в собі зовнішній профіль 1 та внутрішній профіль 2, які з'єднані між собою внапуск та охоплені скобою 3. Скоба 3 має дві петлі, виготовлені із прутка, вільні кінці якої жорстко закріплені на протилежних сторонах пластини 4. З боку відкритої частини внутрішнього профілю 2, в його поздовжніх полицях 5, виконані кільцеві пази 6, в яких розміщено палець 7, що проходить через згини петель скоби 3. Між пластиною 4 та днищем зовнішнього профілю 1, розміщено клин 8, а також Г-подібну напрямну планку 9, установлену в площині днища верхнього профілю, ширина якої не перевищує межі бокових стінок днища. Гподібна напрямна планка 9 своїм меншим плечем примикає до торця днища зовнішнього профілю 1. В більшому плечі напрямної планки виконані ряди наскрізних отворів 10, розташованих в шаховому порядку, в яких розміщені опорні стержні 11. В скобі 3 вільні кінці 12 кожної петлі, з боку опорних стержнів 11, жорстко закріплені на пластині 4. Виготовлення та підготовка замка тертя до роботи. Спочатку виготовляють скобу 3. Вільні кінці двох петель зварюють з пластиною 4, причому, один із вільних кінців кожної петлі розміщено перпендикулярно пластині 4. Потім в одному із профілів, з боку відкритої його сторони, в обох його поздовжніх полках виконують кільцевий паз 6. В Г-подібній напрямній планці, уздовж більшого плеча, свердлять в шаховому порядку ряди наскрізних отворів 10. Установлення замка проводять таким чином. При складанні кріплення, профіль 2 з кільцевими пазами 6 вводиться в жолоб зовнішнього профілю 1. Скоба 3 установлюється на днище зовнішнього профілю 1 і закріплюється на згинах за допомогою пальця 7, в кільцевих пазах 6 внутрішнього профілю 2. Між пластиною 4 і днищем зовнішнього профілю 1 розміщують клин 8, а між клином і днищем - напрямну планку 9, таким чином, що її менше плече примикає до торця днища зовнішнього профілю 1, після чого забивають клин 8. В наскрізні отвори 10, на ділянці довжиною, яка відповідає потрібній величині податливості кріплення, з боку верхньої торцевої поверхні клина 8, установлюють опорні стержні 11. Замок працює наступним чином. Під впливом гірського тиску, верхній профіль 1 сумісно з напрямною планкою 9, переміщується до упора опорного стержня 11 в торцеву поверхню клина 8, діючи на нього зусиллям, яке забезпечує заданий опір кріплення. Завдяки тому, що напрямна планка 9 та клин 8 виготовлені із матеріалу, міцнішого за матеріал опорних стержнів 11, останні під впливом гірського тиску зрізуються, забезпечуючи необхідну несучу здатність кріплення, а рівномірна робота замка тертя з постійною навантажувальною характеристикою забезпечується за рахунок установки опорних стержнів 11 в шаховому порядку, з можливістю одночасної поперемінної взаємодії не менше ніж двох стержнів з торцевою поверхнею клина 8, при цьому один із стержнів працює на зріз, а другий на згин, згладжуючи ударні навантаження, які виникають за рахунок вивільнення пружної енергії, накопиченої елементами замка на момент зрізу. Під час перестановки кріплення вибивають палець 7, звільняючи клин 8, при необхідності заміняють напрямну планку 9 та повторно складають замок. Запропонована конструкція замка забезпечує регулювання податливості кріплення з постійною навантажувальною характеристикою, багаторазове використання спецпрофілю та елементів замка, підвищення надійності та ресурсу експлуатації кріплення. Джерела інформації: 1. Патент України № 17698А, кл. Е21Д 11/14, дата видачі 20.08.97 р. 2. Патент України № 41190, кл. Е21Д 11/14, Бюл. № 7, 2001 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Замок тертя для кріплення із спецпрофілю, який містить скобу, що складається із двох петель, виготовлених із прутка, вільні кінці яких жорстко закріплені на протилежних сторонах пластини, а в згинах петель скоби встановлено палець, розміщений в кільцевих пазах поздовжніх полиць відкритої частини внутрішнього профілю, клин, розміщений між пластиною та днищем зовнішнього профілю, опорні стержні, змонтовані рядами в шаховому порядку, а вільні кінці кожної петлі з боку опорних стержнів установлені перпендикулярно до пластини, який відрізняється тим, що замок додатково обладнано Г-подібною напрямною планкою, установленою між клином та днищем зовнішнього профілю, менше плече якої примикає до торця цього профілю, а опорні стержні установлені в наскрізних отворах більшого плеча напрямної планки, при цьому ширина напрямної планки не перевищує ширини днища зовнішнього профілю. 2 UA 68674 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
