Пристрій для дистанційного відстрілу зброї
Номер патенту: 91126
Опубліковано: 25.06.2014
Автори: Власов Володимир Анатолійович, Мовчан Анатолій Васильович, Скоробагатько Максим Анатолійович, Лоторєв Володимир Олександрович, Вересенко Юрій Віталійович
Формула / Реферат
Пристрій для дистанційного відстрілу зброї, що складається з основи, на якій розміщено робочий стіл, що містить три вузли кріплення зброї, які з'єднані з робочим столом за допомогою амортизуючого елемента, регулятор нахилу стола відносно основи та захисний кожух, який відрізняється тим, що на робочому столі між вузлами кріплення зброї додатково вмонтовано систему електромеханічного спуску та у верхній частині основи додатково встановлено регулятор висоти.
Текст

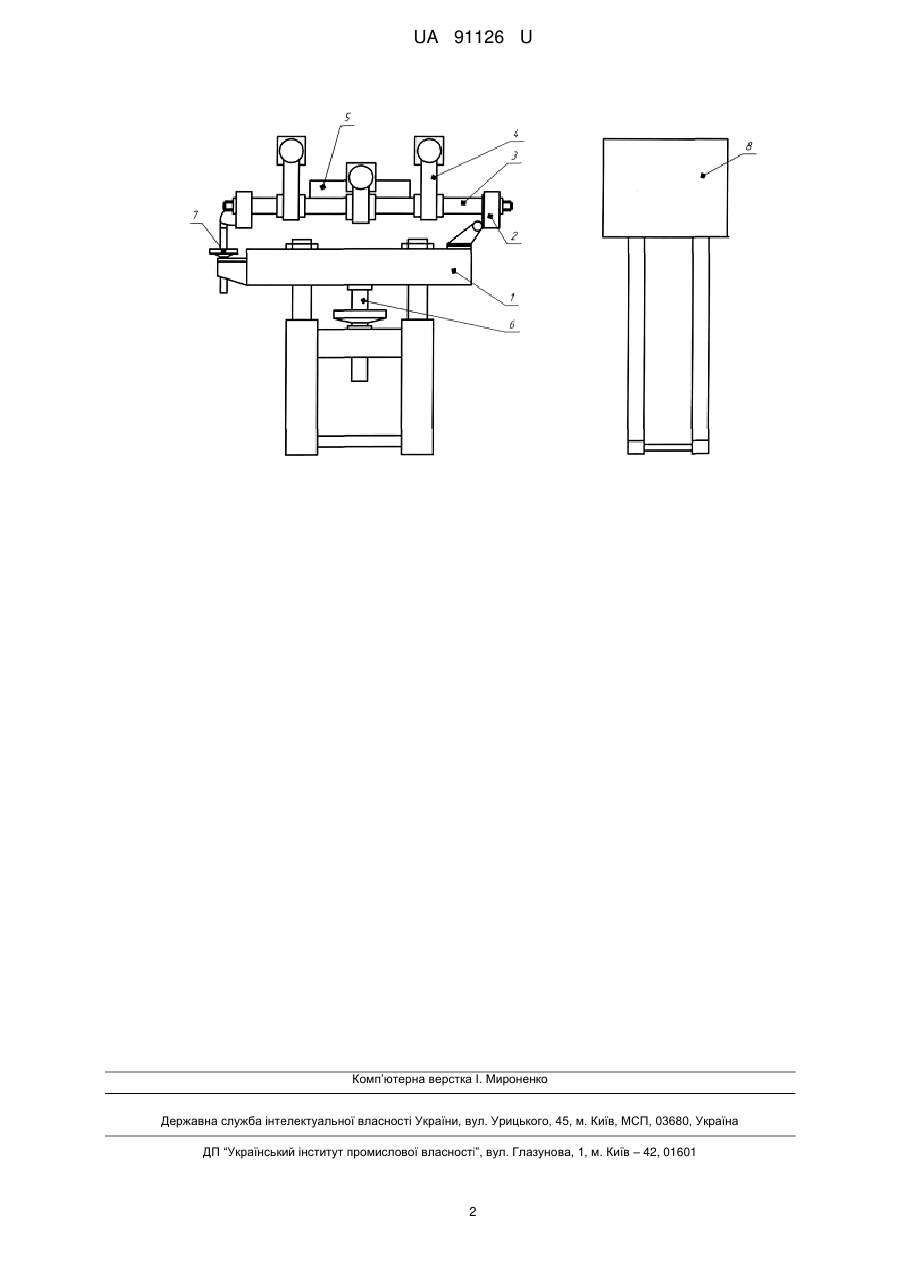

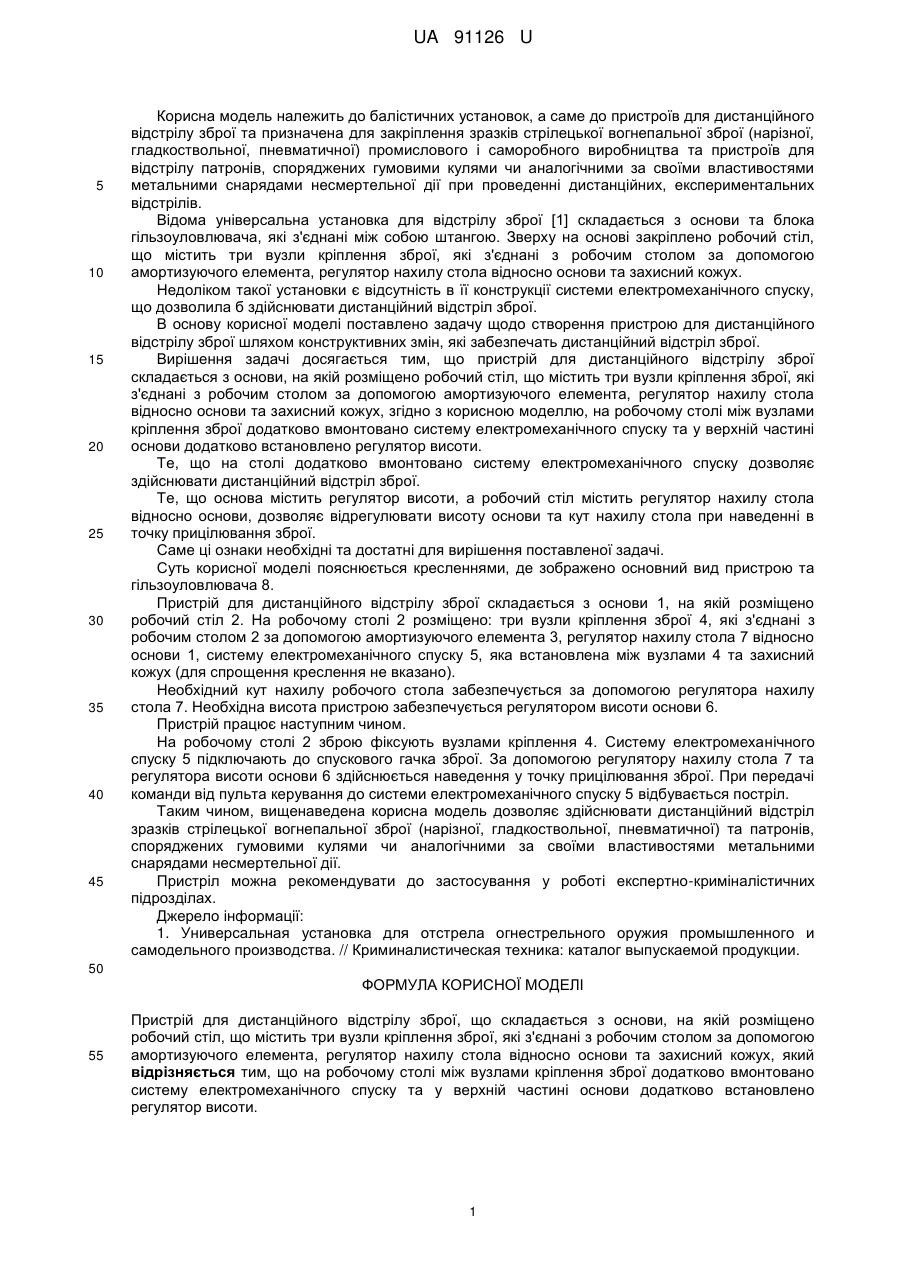

Реферат: Пристрій для дистанційного відстрілу зброї складається з основи, на якій розміщено робочий стіл, що містить три вузли кріплення зброї, які з'єднані з робочим столом за допомогою амортизуючого елемента, регулятор нахилу стола відносно основи та захисний кожух. На робочому столі між вузлами кріплення зброї додатково вмонтовано систему електромеханічного спуску та у верхній частині основи додатково встановлено регулятор висоти. UA 91126 U (54) ПРИСТРІЙ ДЛЯ ДИСТАНЦІЙНОГО ВІДСТРІЛУ ЗБРОЇ UA 91126 U UA 91126 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до балістичних установок, а саме до пристроїв для дистанційного відстрілу зброї та призначена для закріплення зразків стрілецької вогнепальної зброї (нарізної, гладкоствольної, пневматичної) промислового і саморобного виробництва та пристроїв для відстрілу патронів, споряджених гумовими кулями чи аналогічними за своїми властивостями метальними снарядами несмертельної дії при проведенні дистанційних, експериментальних відстрілів. Відома універсальна установка для відстрілу зброї [1] складається з основи та блока гільзоуловлювача, які з'єднані між собою штангою. Зверху на основі закріплено робочий стіл, що містить три вузли кріплення зброї, які з'єднані з робочим столом за допомогою амортизуючого елемента, регулятор нахилу стола відносно основи та захисний кожух. Недоліком такої установки є відсутність в її конструкції системи електромеханічного спуску, що дозволила б здійснювати дистанційний відстріл зброї. В основу корисної моделі поставлено задачу щодо створення пристрою для дистанційного відстрілу зброї шляхом конструктивних змін, які забезпечать дистанційний відстріл зброї. Вирішення задачі досягається тим, що пристрій для дистанційного відстрілу зброї складається з основи, на якій розміщено робочий стіл, що містить три вузли кріплення зброї, які з'єднані з робочим столом за допомогою амортизуючого елемента, регулятор нахилу стола відносно основи та захисний кожух, згідно з корисною моделлю, на робочому столі між вузлами кріплення зброї додатково вмонтовано систему електромеханічного спуску та у верхній частині основи додатково встановлено регулятор висоти. Те, що на столі додатково вмонтовано систему електромеханічного спуску дозволяє здійснювати дистанційний відстріл зброї. Те, що основа містить регулятор висоти, а робочий стіл містить регулятор нахилу стола відносно основи, дозволяє відрегулювати висоту основи та кут нахилу стола при наведенні в точку прицілювання зброї. Саме ці ознаки необхідні та достатні для вирішення поставленої задачі. Суть корисної моделі пояснюється кресленнями, де зображено основний вид пристрою та гільзоуловлювача 8. Пристрій для дистанційного відстрілу зброї складається з основи 1, на якій розміщено робочий стіл 2. На робочому столі 2 розміщено: три вузли кріплення зброї 4, які з'єднані з робочим столом 2 за допомогою амортизуючого елемента 3, регулятор нахилу стола 7 відносно основи 1, систему електромеханічного спуску 5, яка встановлена між вузлами 4 та захисний кожух (для спрощення креслення не вказано). Необхідний кут нахилу робочого стола забезпечується за допомогою регулятора нахилу стола 7. Необхідна висота пристрою забезпечується регулятором висоти основи 6. Пристрій працює наступним чином. На робочому столі 2 зброю фіксують вузлами кріплення 4. Систему електромеханічного спуску 5 підключають до спускового гачка зброї. За допомогою регулятору нахилу стола 7 та регулятора висоти основи 6 здійснюється наведення у точку прицілювання зброї. При передачі команди від пульта керування до системи електромеханічного спуску 5 відбувається постріл. Таким чином, вищенаведена корисна модель дозволяє здійснювати дистанційний відстріл зразків стрілецької вогнепальної зброї (нарізної, гладкоствольної, пневматичної) та патронів, споряджених гумовими кулями чи аналогічними за своїми властивостями метальними снарядами несмертельної дії. Пристріл можна рекомендувати до застосування у роботі експертно-криміналістичних підрозділах. Джерело інформації: 1. Универсальная установка для отстрела огнестрельного оружия промышленного и самодельного производства. // Криминалистическая техника: каталог выпускаемой продукции. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для дистанційного відстрілу зброї, що складається з основи, на якій розміщено робочий стіл, що містить три вузли кріплення зброї, які з'єднані з робочим столом за допомогою амортизуючого елемента, регулятор нахилу стола відносно основи та захисний кожух, який відрізняється тим, що на робочому столі між вузлами кріплення зброї додатково вмонтовано систему електромеханічного спуску та у верхній частині основи додатково встановлено регулятор висоти. 1 UA 91126 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
