Пристрій для відстрілу 9-мм боєприпасів

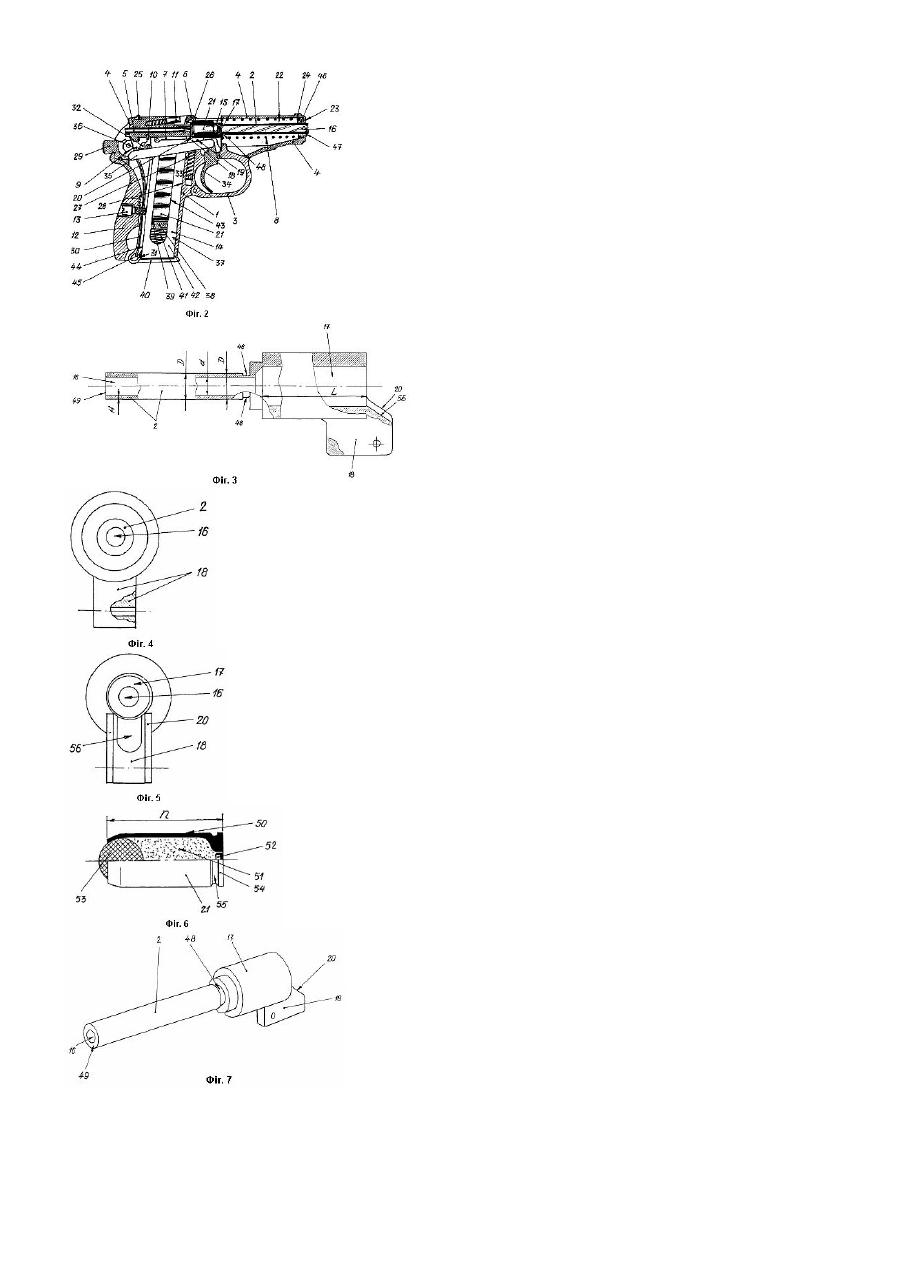

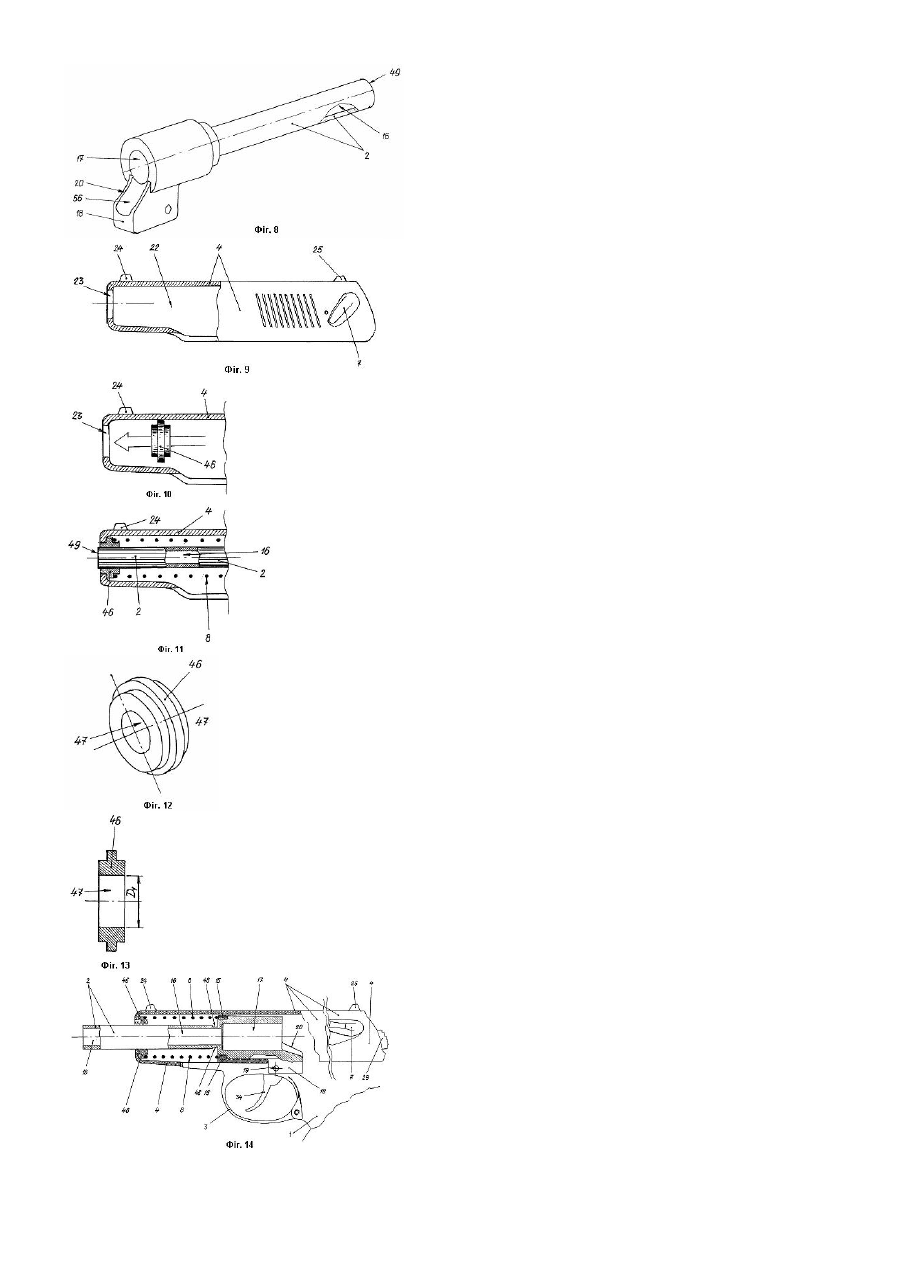

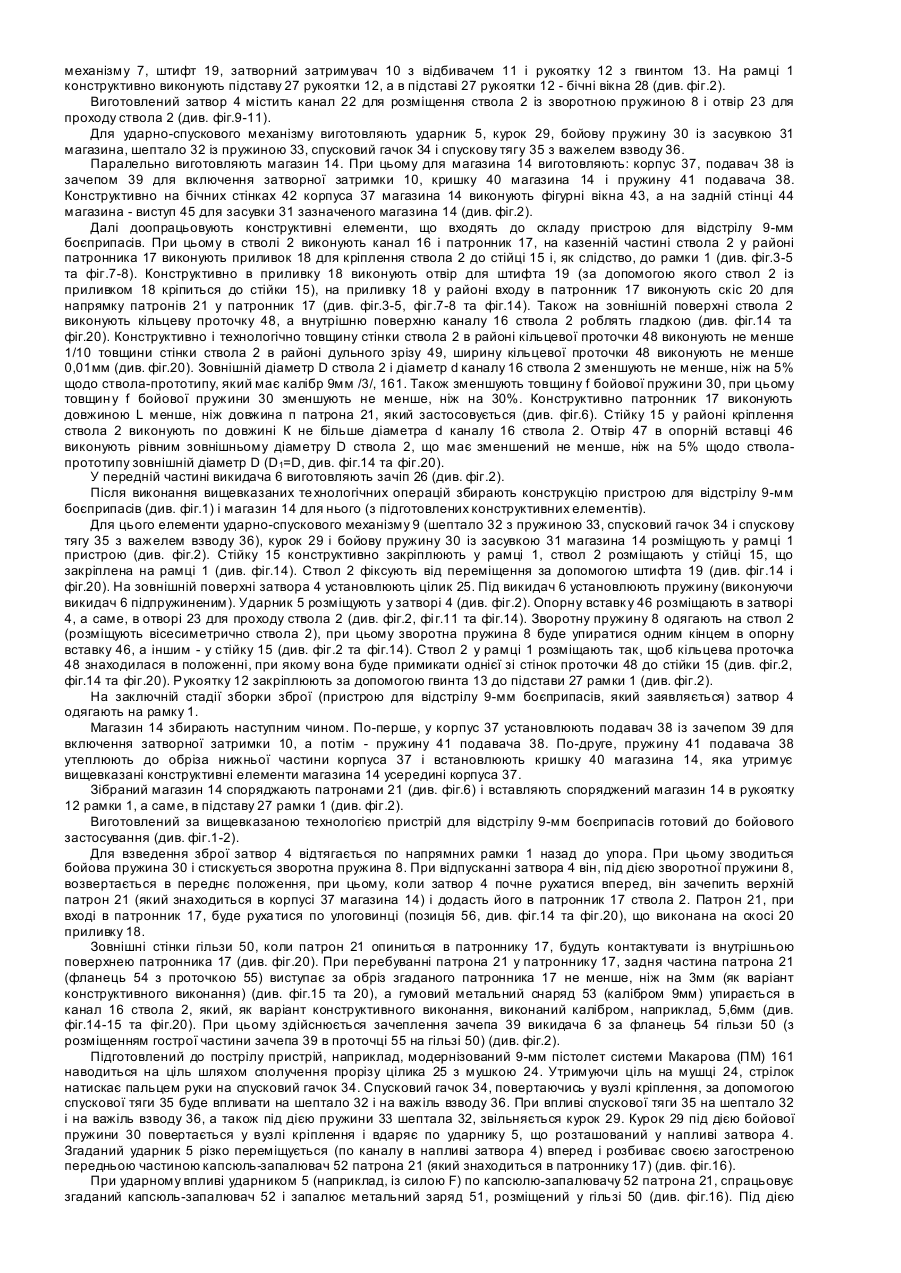

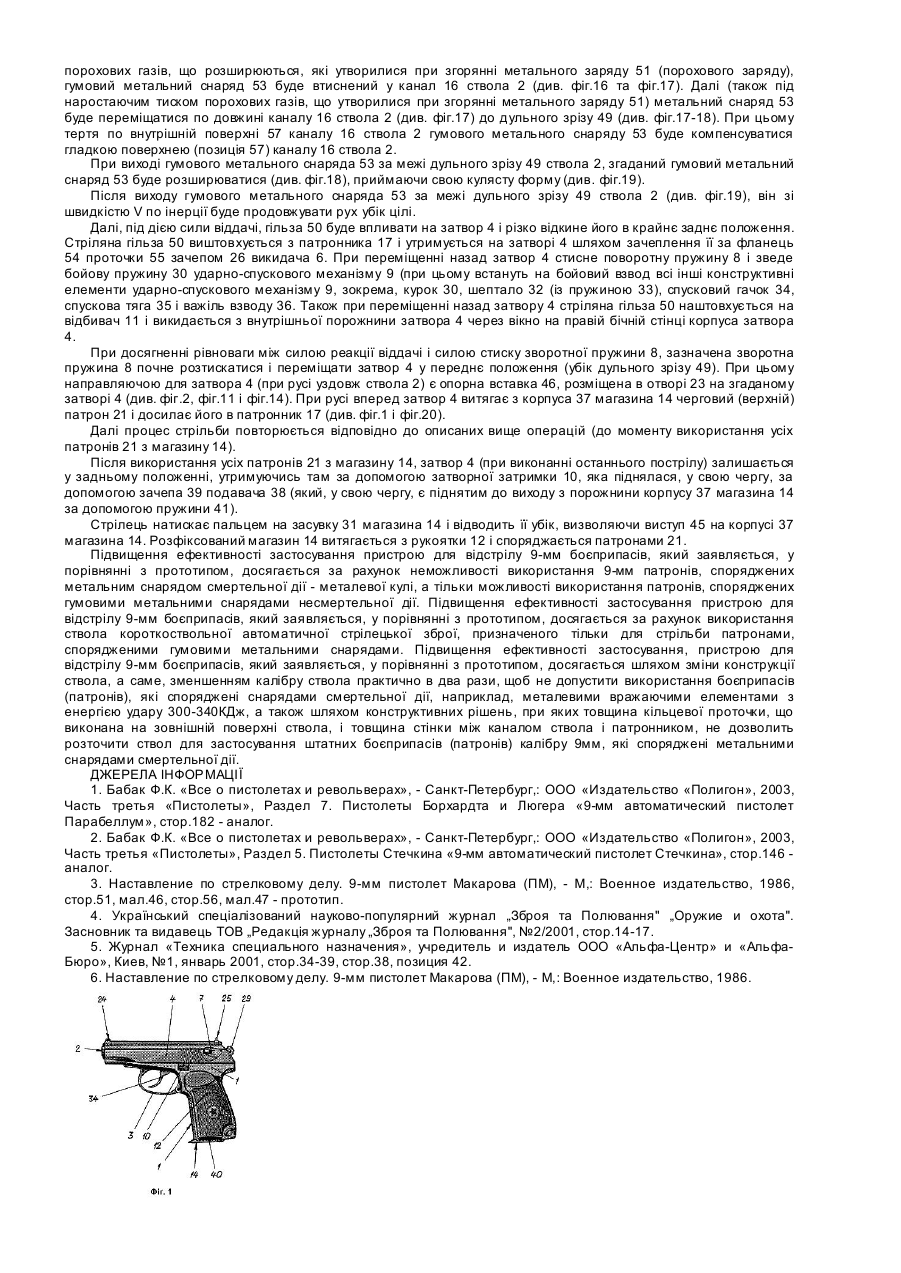

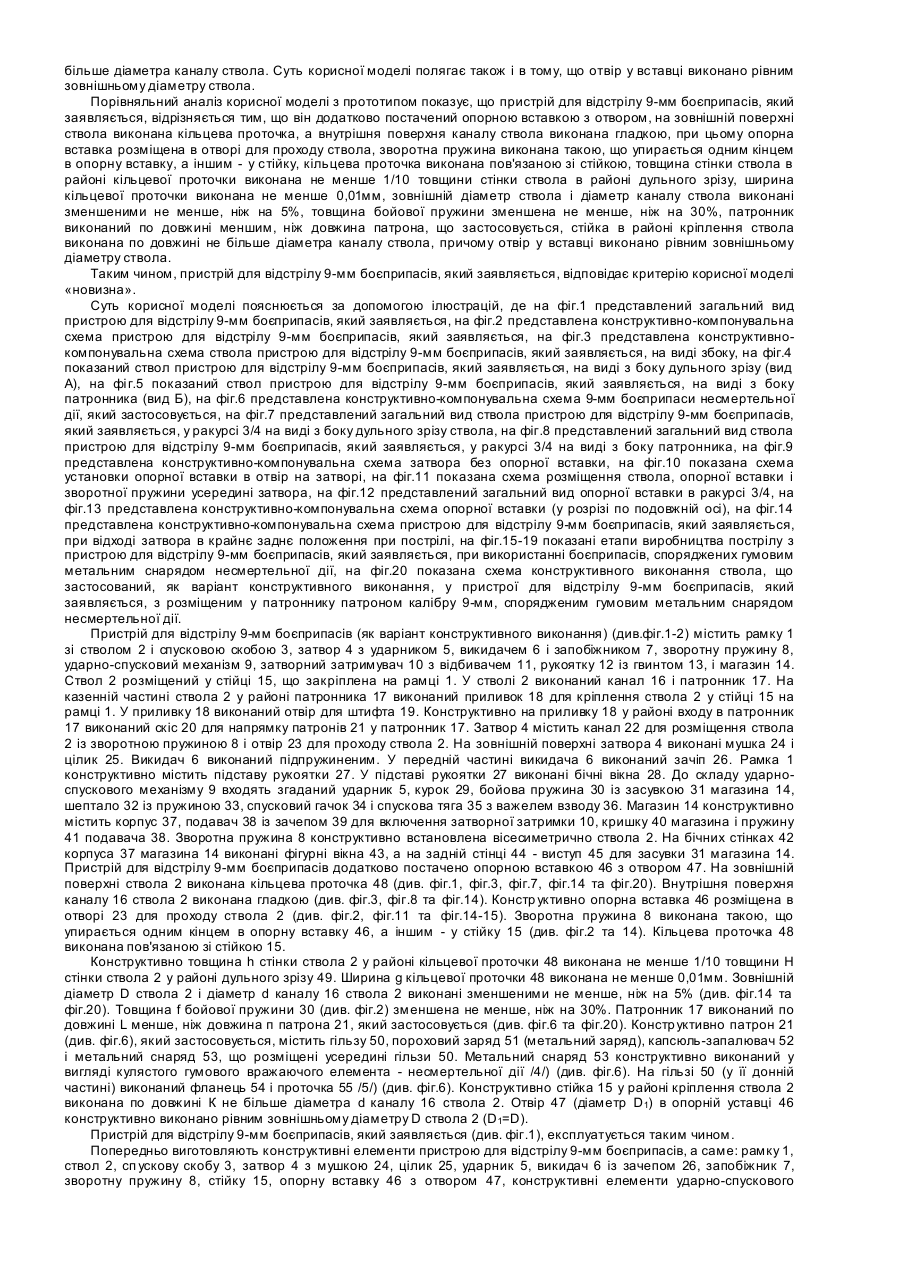

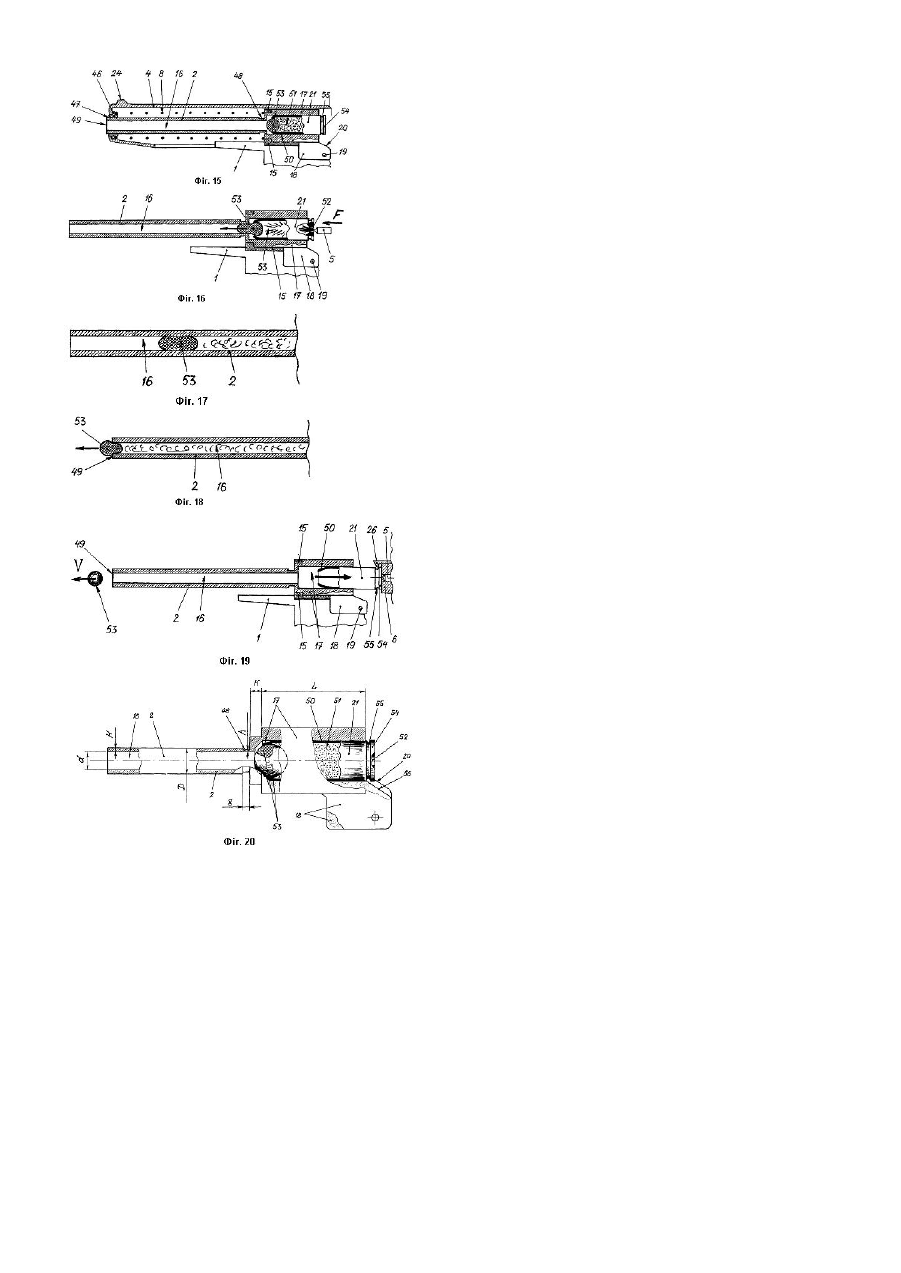

Корисна модель відноситься до галузі озброєння, зокрема, до систем короткоствольної автоматичної стрілецької зброї, наприклад, до пістолетів, а саме, до пристроїв для відстрілу 9-мм боєприпасів. Відомий 9-мм пістолет, що містить рамку зі стволом і спусковою скобою, затвор з ударником, викидачем і запобіжником, зворотну пружину, ударно-спусковий механізм, затворний затримувач з відбивачем, рукоятку і магазин, при цьому ствол розміщений у стійці, що закріплена на рамці, у стволі виконані канал і патронник /1/. До недоліків відомого 9-мм пістолета відноситься те, що з нього можна стріляти як 9-мм боєприпасами смертельної дії, так і 9-мм боєприпасами несмертельної дії, наприклад, газовими патронами і/або патронами, що споряджені гумовими чи аналогічними по своїх властивостях метальними снарядами несмертельної дії. Застосування усі х видів боєприпасів не дозволяє використовувати пристрій як зброю самооборони з використанням тільки патронів споряджених гумовими чи аналогічними по своїх властивостя х метальними снарядами несмертельної дії. Відомий 9-мм пістолет, що містить рамку зі стволом і спусковою скобою, затвор з ударником, викидачем і запобіжником, зворотну пружину, ударно-спусковий механізм, затворний затримувач з відбивачем, рукоятку і магазин, при цьому ствол розміщений у стійці, що закріплена на рамці, у стволі виконані канал і патронник, на казенній частині ствола в районі патронника виконаний приливок для кріплення ствола в стійці рамки, на приливку в районі входу в патронник виконаний скіс для напрямку патронів у патронник, затвор містить канал для розміщення ствола із зворотною пружиною й отвір для проходу ствола, на зовнішній поверхні затвора виконані мушка і цілик, викидач виконаний підпружиненим, у передній частині викидача виконаний зачіп, рамка містить підставу р укоятки, до складу ударно-спускового механізму входять згаданий ударник, курок, бойова пружина з засувкою магазина, шептало з пружиною, спусковий гачок і спускова тяга з важелем взводу, магазин містить корпус, подавач с зачепом і пружину подавана, причому зворотна пружина встановлена вісесиметрично ствола, на бічних стінках корпуса магазина виконані фігурні вікна /2/. До недоліків відомого 9-мм пістолета відноситься те, що з нього можна стріляти як 9-мм боєприпасами смертельної дії, так і 9-мм боєприпасами несмертельної дії, наприклад, газовими патронами і/або патронами, що споряджені гумовими чи аналогічними по своїх властивостях метальними снарядами несмертельної дії. Можливість застосування усіх видів боєприпасів не дозволяє використовувати пристрій як безпосередньо зброю самооборони з використанням тільки патронів споряджених гумовими чи аналогічними по своїх властивостя х метальними снарядами несмертельної дії. Найбільше близькою корисною моделлю як по суті, так і по задачах, що вирішуються, обраною за прототип, є пристрій для відстрілу 9-мм боєприпасів, який містить рамку зі стволом і спусковою скобою, затвор з ударником, викидачем і запобіжником, зворотну пружину, ударно-спусковий механізм, затворний затримувач з відбивачем, рукоятку з гвинтом, і магазин, при цьому ствол розміщений у стійці, що закріплена на рамці, у стволі виконаний канал і патронник, на казенній частині ствола в районі патронника виконаний приливок для кріплення ствола в стійці рамки, у приливку виконано отвір для штифта рамки, на приливку в районі входу в патронник виконаний скіс для направлення патронів у патронник, затвор містить канал для розміщення ствола із зворотною пружиною і отвір для проходу ствола, на зовнішній поверхні затвора виконані мушка і цілик, викидач виконаний підпружиненим, у передній частині викидача виконаний зачіп, рамка містить підставу рукоятки, у підставі рукоятки виконані бічні вікна, до складу ударно-спускового механізму входять згаданий ударник, курок, бойова пружина з засувкою магазина, шептало з пружиною, спусковий гачок і спускова тяга з важелем взводу, магазин містить корпус, подавач із зачепом для включення затворної затримки, кришку магазина і пружину подавача, причому зворотна пружина встановлена вісесиметрично ствола, на бічних стінках корпуса магазина виконані фігурні вікна, а на задній стінці - виступ для засувки магазина /3/. До недоліків відомого пристрою для відстрілу 9-мм боєприпасів, який обрано за прототип, відноситься те, що з нього можна стріляти як 9-мм боєприпасами смертельної дії, так і 9-мм боєприпасами несмертельної дії, наприклад, газовими патронами і/або патронами, що споряджені гумовими чи аналогічними по своїх властивостя х метальними снарядами несмертельної дії. Застосування усіх видів боєприпасів не дозволяє використовувати пристрій як зброю для самооборони з використанням тільки патронів, споряджених гумовими чи аналогічними по своїх властивостях метальними снарядами несмертельної дії. В основу корисної моделі покладена задача шляхом зміни конструкції пристрою забезпечити можливість застосування тільки патронів, що споряджені гумовими чи аналогічними по своїх властивостях метальними снарядами несмертельної дії. Суть корисної моделі в пристрої для відстрілу 9-мм боєприпасів, що містить рамку зі стволом і спусковою скобою, затвор з ударником, викидачем і запобіжником, зворотну пружину, ударно-спусковий механізм, затворний затримувач з відбивачем, рукоятку з гвинтом, і магазин, при цьому ствол розміщений у стійці, що закріплена на рамці, у стволі виконаний канал і патронник, на казенній частині ствола в районі патронника виконаний приливок для кріплення ствола в стійці рамки, у приливку виконано отвір для штифта рамки, на приливку в районі входу в патронник виконаний скіс для направлення патронів у патронник, затвор містить канал для розміщення ствола із зворотною пружиною і отвір для проходу ствола, на зовнішній поверхні затвора виконані мушка і цілик, викидач виконаний підпружиненим, у передній частині викидача виконаний зачіп, рамка містить підставу рукоятки, у підставі рукоятки виконані бічні вікна, до складу ударно-спускового механізму входять згаданий ударник, курок, бойова пружина з засувкою магазина, шептало з пружиною, спусковий гачок і спускова тяга з важелем взводу, магазин містить корпус, подавач із зачепом для включення затворної затримки, кришку магазина і пружину подавача, причому зворотна пружина встановлена вісесиметрично ствола, на бічних стінках корпуса магазина виконані фігурні вікна, а на задній стінці - виступ для засувки магазина, полягає в тому, що зазначений пристрій додатково постачений опорною вставкою з отвором, на зовнішній поверхні ствола виконана кільцева проточка, а внутрішня поверхня каналу ствола виконана гладкою. Суть корисної моделі полягає і в тому, що опорна вставка розміщена в отворі для проходу ствола, зворотна пружина виконана такою, що упирається одним кінцем в опорну вставку, а іншим - у стійку, кільцева проточка виконана пов'язаною зі стійкою, товщина стінки ствола в районі кільцевої проточки виконана не менше 1/10 товщини стінки ствола в районі дульного зрізу, ширина кільцевої проточки виконана не менше 0,01мм, зовнішній діаметр ствола і діаметр каналу ствола виконані зменшеними не менше, ніж на 5%, товщина бойової пружини зменшена не менше, ніж на 30%, патронник виконаний по довжині меншим, ніж довжина патрона, що застосовується, стійка в районі кріплення ствола виконана по довжині не більше діаметра каналу ствола. Суть корисної моделі полягає також і в тому, що отвір у вставці виконано рівним зовнішньому діаметру ствола. Порівняльний аналіз корисної моделі з прототипом показує, що пристрій для відстрілу 9-мм боєприпасів, який заявляється, відрізняється тим, що він додатково постачений опорною вставкою з отвором, на зовнішній поверхні ствола виконана кільцева проточка, а внутрішня поверхня каналу ствола виконана гладкою, при цьому опорна вставка розміщена в отворі для проходу ствола, зворотна пружина виконана такою, що упирається одним кінцем в опорну вставку, а іншим - у стійку, кільцева проточка виконана пов'язаною зі стійкою, товщина стінки ствола в районі кільцевої проточки виконана не менше 1/10 товщини стінки ствола в районі дульного зрізу, ширина кільцевої проточки виконана не менше 0,01мм, зовнішній діаметр ствола і діаметр каналу ствола виконані зменшеними не менше, ніж на 5%, товщина бойової пружини зменшена не менше, ніж на 30%, патронник виконаний по довжині меншим, ніж довжина патрона, що застосовується, стійка в районі кріплення ствола виконана по довжині не більше діаметра каналу ствола, причому отвір у вставці виконано рівним зовнішньому діаметру ствола. Таким чином, пристрій для відстрілу 9-мм боєприпасів, який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на фіг.1 представлений загальний вид пристрою для відстрілу 9-мм боєприпасів, який заявляється, на фіг.2 представлена конструктивно-компонувальна схема пристрою для відстрілу 9-мм боєприпасів, який заявляється, на фіг.3 представлена конструктивнокомпонувальна схема ствола пристрою для відстрілу 9-мм боєприпасів, який заявляється, на виді збоку, на фіг.4 показаний ствол пристрою для відстрілу 9-мм боєприпасів, який заявляється, на виді з боку дульного зрізу (вид А), на фі г.5 показаний ствол пристрою для відстрілу 9-мм боєприпасів, який заявляється, на виді з боку патронника (вид Б), на фіг.6 представлена конструктивно-компонувальна схема 9-мм боєприпаси несмертельної дії, який застосовується, на фіг.7 представлений загальний вид ствола пристрою для відстрілу 9-мм боєприпасів, який заявляється, у ракурсі 3/4 на виді з боку дульного зрізу ствола, на фіг.8 представлений загальний вид ствола пристрою для відстрілу 9-мм боєприпасів, який заявляється, у ракурсі 3/4 на виді з боку патронника, на фіг.9 представлена конструктивно-компонувальна схема затвора без опорної вставки, на фіг.10 показана схема установки опорної вставки в отвір на затворі, на фіг.11 показана схема розміщення ствола, опорної вставки і зворотної пружини усередині затвора, на фіг.12 представлений загальний вид опорної вставки в ракурсі 3/4, на фіг.13 представлена конструктивно-компонувальна схема опорної вставки (у розрізі по подовжній осі), на фіг.14 представлена конструктивно-компонувальна схема пристрою для відстрілу 9-мм боєприпасів, який заявляється, при відході затвора в крайнє заднє положення при пострілі, на фіг.15-19 показані етапи виробництва пострілу з пристрою для відстрілу 9-мм боєприпасів, який заявляється, при використанні боєприпасів, споряджених гумовим метальним снарядом несмертельної дії, на фіг.20 показана схема конструктивного виконання ствола, що застосований, як варіант конструктивного виконання, у пристрої для відстрілу 9-мм боєприпасів, який заявляється, з розміщеним у патроннику патроном калібру 9-мм, спорядженим гумовим метальним снарядом несмертельної дії. Пристрій для відстрілу 9-мм боєприпасів (як варіант конструктивного виконання) (див.фіг.1-2) містить рамку 1 зі стволом 2 і спусковою скобою 3, затвор 4 з ударником 5, викидачем 6 і запобіжником 7, зворотну пружину 8, ударно-спусковий механізм 9, затворний затримувач 10 з відбивачем 11, рукоятку 12 із гвинтом 13, і магазин 14. Ствол 2 розміщений у стійці 15, що закріплена на рамці 1. У стволі 2 виконаний канал 16 і патронник 17. На казенній частині ствола 2 у районі патронника 17 виконаний приливок 18 для кріплення ствола 2 у стійці 15 на рамці 1. У приливку 18 виконаний отвір для штифта 19. Конструктивно на приливку 18 у районі входу в патронник 17 виконаний скіс 20 для напрямку патронів 21 у патронник 17. Затвор 4 містить канал 22 для розміщення ствола 2 із зворотною пружиною 8 і отвір 23 для проходу ствола 2. На зовнішній поверхні затвора 4 виконані мушка 24 і цілик 25. Викидач 6 виконаний підпружиненим. У передній частині викидача 6 виконаний зачіп 26. Рамка 1 конструктивно містить підставу рукоятки 27. У підставі рукоятки 27 виконані бічні вікна 28. До складу ударноспускового механізму 9 входять згаданий ударник 5, курок 29, бойова пружина 30 із засувкою 31 магазина 14, шептало 32 із пружиною 33, спусковий гачок 34 і спускова тяга 35 з важелем взводу 36. Магазин 14 конструктивно містить корпус 37, подавач 38 із зачепом 39 для включення затворної затримки 10, кришку 40 магазина і пружину 41 подавача 38. Зворотна пружина 8 конструктивно встановлена вісесиметрично ствола 2. На бічних стінках 42 корпуса 37 магазина 14 виконані фігурні вікна 43, а на задній стінці 44 - виступ 45 для засувки 31 магазина 14. Пристрій для відстрілу 9-мм боєприпасів додатково постачено опорною вставкою 46 з отвором 47. На зовнішній поверхні ствола 2 виконана кільцева проточка 48 (див. фіг.1, фіг.3, фіг.7, фіг.14 та фіг.20). Внутрішня поверхня каналу 16 ствола 2 виконана гладкою (див. фіг.3, фіг.8 та фіг.14). Констр уктивно опорна вставка 46 розміщена в отворі 23 для проходу ствола 2 (див. фіг.2, фіг.11 та фіг.14-15). Зворотна пружина 8 виконана такою, що упирається одним кінцем в опорну вставку 46, а іншим - у стійку 15 (див. фіг.2 та 14). Кільцева проточка 48 виконана пов'язаною зі стійкою 15. Конструктивно товщина h стінки ствола 2 у районі кільцевої проточки 48 виконана не менше 1/10 товщини Н стінки ствола 2 у районі дульного зрізу 49. Ширина g кільцевої проточки 48 виконана не менше 0,01мм. Зовнішній діаметр D ствола 2 і діаметр d каналу 16 ствола 2 виконані зменшеними не менше, ніж на 5% (див. фіг.14 та фіг.20). Товщина f бойової пружини 30 (див. фіг.2) зменшена не менше, ніж на 30%. Патронник 17 виконаний по довжині L менше, ніж довжина п патрона 21, який застосовується (див. фіг.6 та фіг.20). Констр уктивно патрон 21 (див. фіг.6), який застосовується, містить гільзу 50, пороховий заряд 51 (метальний заряд), капсюль-запалювач 52 і метальний снаряд 53, що розміщені усередині гільзи 50. Метальний снаряд 53 конструктивно виконаний у вигляді кулястого гумового вражаючого елемента - несмертельної дії /4/) (див. фіг.6). На гільзі 50 (у її донній частині) виконаний фланець 54 і проточка 55 /5/) (див. фіг.6). Конструктивно стійка 15 у районі кріплення ствола 2 виконана по довжині К не більше діаметра d каналу 16 ствола 2. Отвір 47 (діаметр D 1) в опорній уставці 46 конструктивно виконано рівним зовнішньому діаметру D ствола 2 (D1=D). Пристрій для відстрілу 9-мм боєприпасів, який заявляється (див. фіг.1), експлуатується таким чином. Попередньо виготовляють конструктивні елементи пристрою для відстрілу 9-мм боєприпасів, а саме: рамку 1, ствол 2, сп ускову скобу 3, затвор 4 з мушкою 24, цілик 25, ударник 5, викидач 6 із зачепом 26, запобіжник 7, зворотну пружину 8, стійку 15, опорну вставку 46 з отвором 47, конструктивні елементи ударно-спускового механізму 7, штифт 19, затворний затримувач 10 з відбивачем 11 і рукоятку 12 з гвинтом 13. На рамці 1 конструктивно виконують підставу 27 рукоятки 12, а в підставі 27 рукоятки 12 - бічні вікна 28 (див. фіг.2). Виготовлений затвор 4 містить канал 22 для розміщення ствола 2 із зворотною пружиною 8 і отвір 23 для проходу ствола 2 (див. фіг.9-11). Для ударно-спускового механізму виготовляють ударник 5, курок 29, бойову пружину 30 із засувкою 31 магазина, шептало 32 із пружиною 33, спусковий гачок 34 і спускову тягу 35 з важелем взводу 36. Паралельно виготовляють магазин 14. При цьому для магазина 14 виготовляють: корпус 37, подавач 38 із зачепом 39 для включення затворної затримки 10, кришку 40 магазина 14 і пружину 41 подавача 38. Конструктивно на бічних стінках 42 корпуса 37 магазина 14 виконують фігурні вікна 43, а на задній стінці 44 магазина - виступ 45 для засувки 31 зазначеного магазина 14 (див. фіг.2). Далі доопрацьовують конструктивні елементи, що входять до складу пристрою для відстрілу 9-мм боєприпасів. При цьому в стволі 2 виконують канал 16 і патронник 17, на казенній частині ствола 2 у районі патронника 17 виконують приливок 18 для кріплення ствола 2 до стійці 15 і, як слідство, до рамки 1 (див. фіг.3-5 та фіг.7-8). Конструктивно в приливку 18 виконують отвір для штифта 19 (за допомогою якого ствол 2 із приливком 18 кріпиться до стійки 15), на приливку 18 у районі входу в патронник 17 виконують скіс 20 для напрямку патронів 21 у патронник 17 (див. фіг.3-5, фіг.7-8 та фіг.14). Також на зовнішній поверхні ствола 2 виконують кільцеву проточку 48, а внутрішню поверхню каналу 16 ствола 2 роблять гладкою (див. фіг.14 та фіг.20). Конструктивно і технологічно товщину стінки ствола 2 в районі кільцевої проточки 48 виконують не менше 1/10 товщини стінки ствола 2 в районі дульного зрізу 49, ширину кільцевої проточки 48 виконують не менше 0,01мм (див. фіг.20). Зовнішній діаметр D ствола 2 і діаметр d каналу 16 ствола 2 зменшують не менше, ніж на 5% щодо ствола-прототипу, який має калібр 9мм /3/, 161. Також зменшують товщину f бойової пружини 30, при цьому товщин у f бойової пружини 30 зменшують не менше, ніж на 30%. Конструктивно патронник 17 виконують довжиною L менше, ніж довжина п патрона 21, який застосовується (див. фіг.6). Стійку 15 у районі кріплення ствола 2 виконують по довжині К не більше діаметра d каналу 16 ствола 2. Отвір 47 в опорній вставці 46 виконують рівним зовнішньому діаметру D ствола 2, що має зменшений не менше, ніж на 5% щодо стволапрототипу зовнішній діаметр D (D1=D, див. фіг.14 та фіг.20). У передній частині викидача 6 виготовляють зачіп 26 (див. фіг.2). Після виконання вищевказаних те хнологічних операцій збирають конструкцію пристрою для відстрілу 9-мм боєприпасів (див. фіг.1) і магазин 14 для нього (з підготовлених конструктивних елементів). Для цього елементи ударно-спускового механізму 9 (шептало 32 з пружиною 33, спусковий гачок 34 і спускову тягу 35 з важелем взводу 36), курок 29 і бойову пружину 30 із засувкою 31 магазина 14 розміщують у рамці 1 пристрою (див. фіг.2). Стійку 15 конструктивно закріплюють у рамці 1, ствол 2 розміщають у стійці 15, що закріплена на рамці 1 (див. фіг.14). Ствол 2 фіксують від переміщення за допомогою штифта 19 (див. фіг.14 і фіг.20). На зовнішній поверхні затвора 4 установлюють цілик 25. Під викидач 6 установлюють пружину (виконуючи викидач 6 підпружиненим). Ударник 5 розміщують у затворі 4 (див. фіг.2). Опорну вставк у 46 розміщають в затворі 4, а саме, в отворі 23 для проходу ствола 2 (див. фіг.2, фі г.11 та фіг.14). Зворотну пружину 8 одягають на ствол 2 (розміщують вісесиметрично ствола 2), при цьому зворотна пружина 8 буде упиратися одним кінцем в опорну вставку 46, а іншим - у стійку 15 (див. фіг.2 та фіг.14). Ствол 2 у рамці 1 розміщають так, щоб кільцева проточка 48 знаходилася в положенні, при якому вона буде примикати однієї зі стінок проточки 48 до стійки 15 (див. фіг.2, фіг.14 та фіг.20). Рукоятку 12 закріплюють за допомогою гвинта 13 до підстави 27 рамки 1 (див. фіг.2). На заключній стадії зборки зброї (пристрою для відстрілу 9-мм боєприпасів, який заявляється) затвор 4 одягають на рамку 1. Магазин 14 збирають наступним чином. По-перше, у корпус 37 установлюють подавач 38 із зачепом 39 для включення затворної затримки 10, а потім - пружину 41 подавача 38. По-друге, пружину 41 подавача 38 утеплюють до обріза нижньої частини корпуса 37 і встановлюють кришку 40 магазина 14, яка утримує вищевказані конструктивні елементи магазина 14 усередині корпуса 37. Зібраний магазин 14 споряджають патронами 21 (див. фіг.6) і вставляють споряджений магазин 14 в рукоятку 12 рамки 1, а саме, в підставу 27 рамки 1 (див. фіг.2). Виготовлений за вищевказаною технологією пристрій для відстрілу 9-мм боєприпасів готовий до бойового застосування (див. фіг.1-2). Для взведення зброї затвор 4 відтягається по напрямних рамки 1 назад до упора. При цьому зводиться бойова пружина 30 і стискується зворотна пружина 8. При відпусканні затвора 4 він, під дією зворотної пружини 8, возвертається в переднє положення, при цьому, коли затвор 4 почне рухатися вперед, він зачепить верхній патрон 21 (який знаходиться в корпусі 37 магазина 14) і додасть його в патронник 17 ствола 2. Патрон 21, при вході в патронник 17, буде руха тися по улоговинці (позиція 56, див. фіг.14 та фіг.20), що виконана на скосі 20 приливку 18. Зовнішні стінки гільзи 50, коли патрон 21 опиниться в патроннику 17, будуть контактувати із внутрішньою поверхнею патронника 17 (див. фіг.20). При перебуванні патрона 21 у патроннику 17, задня частина патрона 21 (фланець 54 з проточкою 55) виступає за обріз згаданого патронника 17 не менше, ніж на 3мм (як варіант конструктивного виконання) (див. фіг.15 та 20), а гумовий метальний снаряд 53 (калібром 9мм) упирається в канал 16 ствола 2, який, як варіант конструктивного виконання, виконаний калібром, наприклад, 5,6мм (див. фіг.14-15 та фіг.20). При цьому здійснюється зачеплення зачепа 39 викидача 6 за фланець 54 гільзи 50 (з розміщенням гострої частини зачепа 39 в проточці 55 на гільзі 50) (див. фіг.2). Підготовлений до пострілу пристрій, наприклад, модернізований 9-мм пістолет системи Макарова (ПМ) 161 наводиться на ціль шляхом сполучення прорізу цілика 25 з мушкою 24. Утримуючи ціль на мушці 24, стрілок натискає пальцем руки на спусковий гачок 34. Спусковий гачок 34, повертаючись у вузлі кріплення, за допомогою спускової тяги 35 буде впливати на шептало 32 і на важіль взводу 36. При впливі спускової тяги 35 на шептало 32 і на важіль взводу 36, а також під дією пружини 33 шептала 32, звільняється курок 29. Курок 29 під дією бойової пружини 30 повертається у вузлі кріплення і вдаряє по ударнику 5, що розташований у напливі затвора 4. Згаданий ударник 5 різко переміщується (по каналу в напливі затвора 4) вперед і розбиває своєю загостреною передньою частиною капсюль-запалювач 52 патрона 21 (який знаходиться в патроннику 17) (див. фіг.16). При ударному впливі ударником 5 (наприклад, із силою F) по капсюлю-запалювачу 52 патрона 21, спрацьовує згаданий капсюль-запалювач 52 і запалює метальний заряд 51, розміщений у гільзі 50 (див. фіг.16). Під дією порохових газів, що розширюються, які утворилися при згорянні метального заряду 51 (порохового заряду), гумовий метальний снаряд 53 буде втиснений у канал 16 ствола 2 (див. фіг.16 та фіг.17). Далі (також під наростаючим тиском порохових газів, що утворилися при згорянні метального заряду 51) метальний снаряд 53 буде переміщатися по довжині каналу 16 ствола 2 (див. фіг.17) до дульного зрізу 49 (див. фіг.17-18). При цьому тертя по внутрішній поверхні 57 каналу 16 ствола 2 гумового метального снаряду 53 буде компенсуватися гладкою поверхнею (позиція 57) каналу 16 ствола 2. При виході гумового метального снаряда 53 за межі дульного зрізу 49 ствола 2, згаданий гумовий метальний снаряд 53 буде розширюватися (див. фіг.18), приймаючи свою кулясту форму (див. фіг.19). Після виходу гумового метального снаряда 53 за межі дульного зрізу 49 ствола 2 (див. фіг.19), він зі швидкістю V по інерції буде продовжувати рух убік цілі. Далі, під дією сили віддачі, гільза 50 буде впливати на затвор 4 і різко відкине його в крайнє заднє положення. Стріляна гільза 50 виштовхується з патронника 17 і утримується на затворі 4 шляхом зачеплення її за фланець 54 проточки 55 зачепом 26 викидача 6. При переміщенні назад затвор 4 стисне поворотну пружину 8 і зведе бойову пружину 30 ударно-спускового механізму 9 (при цьому встануть на бойовий взвод всі інші конструктивні елементи ударно-спускового механізму 9, зокрема, курок 30, шептало 32 (із пружиною 33), спусковий гачок 34, спускова тяга 35 і важіль взводу 36. Також при переміщенні назад затвору 4 стріляна гільза 50 наштовхується на відбивач 11 і викидається з внутрішньої порожнини затвора 4 через вікно на правій бічній стінці корпуса затвора 4. При досягненні рівноваги між силою реакції віддачі і силою стиску зворотної пружини 8, зазначена зворотна пружина 8 почне розтискатися і переміщати затвор 4 у переднє положення (убік дульного зрізу 49). При цьому направляючою для затвора 4 (при русі уздовж ствола 2) є опорна вставка 46, розміщена в отворі 23 на згаданому затворі 4 (див. фіг.2, фіг.11 і фіг.14). При русі вперед затвор 4 витягає з корпуса 37 магазина 14 черговий (верхній) патрон 21 і досилає його в патронник 17 (див. фіг.1 і фіг.20). Далі процес стрільби повторюється відповідно до описаних вище операцій (до моменту використання усіх патронів 21 з магазину 14). Після використання усіх патронів 21 з магазину 14, затвор 4 (при виконанні останнього пострілу) залишається у задньому положенні, утримуючись там за допомогою затворної затримки 10, яка піднялася, у свою чергу, за допомогою зачепа 39 подавача 38 (який, у свою чергу, є піднятим до виходу з порожнини корпусу 37 магазина 14 за допомогою пружини 41). Стрілець натискає пальцем на засувку 31 магазина 14 і відводить її убік, визволяючи виступ 45 на корпусі 37 магазина 14. Розфіксований магазин 14 витягається з рукоятки 12 і споряджається патронами 21. Підвищення ефективності застосування пристрою для відстрілу 9-мм боєприпасів, який заявляється, у порівнянні з прототипом, досягається за рахунок неможливості використання 9-мм патронів, споряджених метальним снарядом смертельної дії - металевої кулі, а тільки можливості використання патронів, споряджених гумовими метальними снарядами несмертельної дії. Підвищення ефективності застосування пристрою для відстрілу 9-мм боєприпасів, який заявляється, у порівнянні з прототипом, досягається за рахунок використання ствола короткоствольної автоматичної стрілецької зброї, призначеного тільки для стрільби патронами, спорядженими гумовими метальними снарядами. Підвищення ефективності застосування, пристрою для відстрілу 9-мм боєприпасів, який заявляється, у порівнянні з прототипом, досягається шляхом зміни конструкції ствола, а саме, зменшенням калібру ствола практично в два рази, щоб не допустити використання боєприпасів (патронів), які споряджені снарядами смертельної дії, наприклад, металевими вражаючими елементами з енергією удару 300-340КДж, а також шляхом конструктивних рішень, при яких товщина кільцевої проточки, що виконана на зовнішній поверхні ствола, і товщина стінки між каналом ствола і патронником, не дозволить розточити ствол для застосування штатних боєприпасів (патронів) калібру 9мм, які споряджені метальними снарядами смертельної дії. ДЖЕРЕЛА ІНФОРМАЦІЇ 1. Бабак Ф.К. «Все о пистолетах и револьверах», - Санкт-Петербург,: ООО «Издательство «Полигон», 2003, Часть третья «Пистолеты», Раздел 7. Пистолеты Борхардта и Люгера «9-мм автоматический пистолет Парабеллум», стор.182 - аналог. 2. Бабак Ф.К. «Все о пистолетах и револьверах», - Санкт-Петербург,: ООО «Издательство «Полигон», 2003, Часть третья «Пистолеты», Раздел 5. Пистолеты Стечкина «9-мм автоматический пистолет Стечкина», стор.146 аналог. 3. Наставление по стрелковому делу. 9-мм пистолет Макарова (ПМ), - М,: Военное издательство, 1986, стор.51, мал.46, стор.56, мал.47 - прототип. 4. Український спеціалізований науково-популярний журнал „Зброя та Полювання" „Оружие и охота". Засновник та видавець ТОВ „Редакція журналу „Зброя та Полювання", №2/2001, стор.14-17. 5. Журнал «Техника специального назначения», учредитель и издатель ООО «Альфа-Центр» и «АльфаБюро», Киев, №1, январь 2001, стор.34-39, стор.38, позиция 42. 6. Наставление по стрелковому делу. 9-мм пистолет Макарова (ПМ), - М,: Военное издательство, 1986.
