Ливарний двір доменної печі

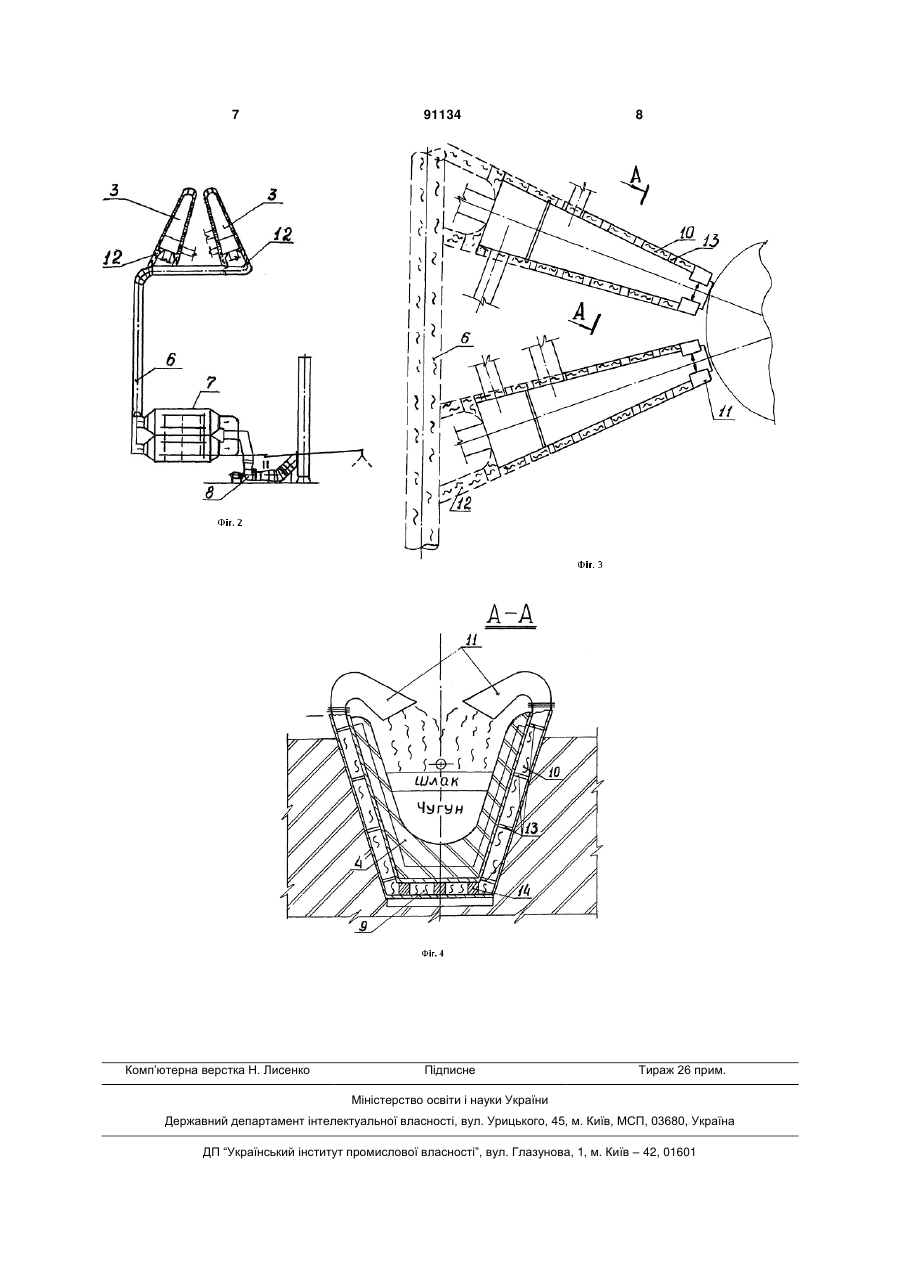

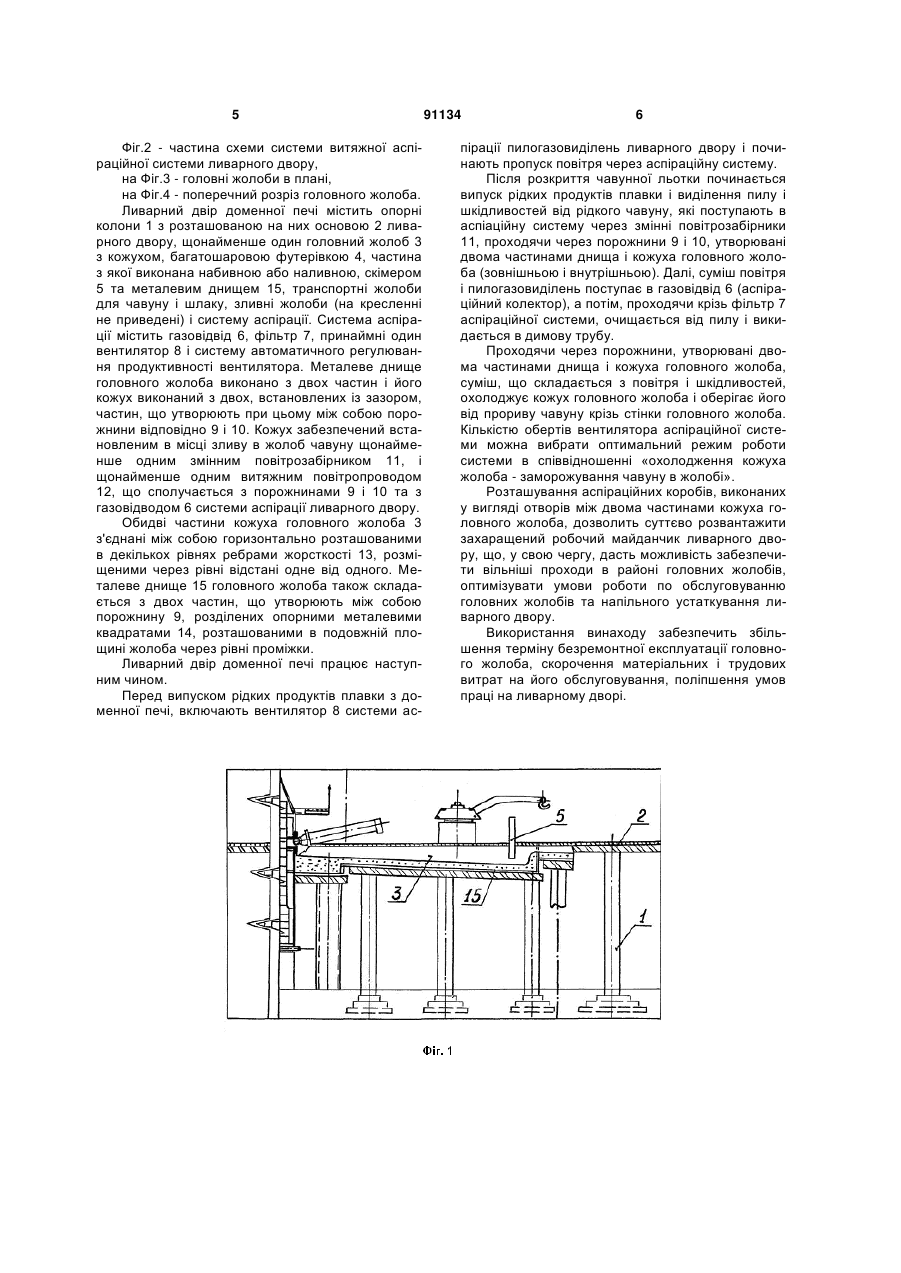

Ливарний двір доменної печі, що містить опорні колони з розташованою на них основою ливар C2 2 (19) 1 3 позначається на довговічності цих найважливіших складових ливарного двору. Відомий ливарний двір доменної печі, що містить опорні колони з розташованою на них двоповерховою основою ливарного двору, принаймні один головний жолоб з металевим кожухом, багатошаровою футерівкою і скімером, транспортні жолоби для чавуну і шлаку, зливні жолоби та аспіраційну систему видалення шкідливих пилогазовиділень, прийнятий як найближчий аналог, (див. патент RU №2270256, МПК С21В7/14, заявл.21.05.2004.). Відповідно до найближчого аналогу головний жолоб, транспортні жолоби для чавуну і шлаку і зливні жолоби забезпечені футерованими кришками, а в основі ливарного двору по обидві сторони від головного жолоба виконані перекриті решітками подовжні вентиляційні отвори, за рахунок чого охолодження головного жолоба відбувається шляхом природної вентиляції. Аспіраційна система ливарного двору в місцях інтенсивного пило газовиділення сполучена з простором під кришками жолобів витяжними конфузорами, осі яких розташовані горизонтально. Аспіраційна система забезпечена також електрофільтрами і одним витяжним вентилятором. Система автоматичного регулювання аспіраційної системи регулює її продуктивність залежно від фази випуску. Ознаками найближчого аналогу, що співпадають з суттєвими ознаками винаходу, що заявляється, є наявність опорних колон з розташованою на них основою ливарного двору, щонайменше одного головного жолобу з кожухом, багатошаровою футерівкою, частина з якої виконана набивною або наливною, скімером та металевим днищем, транспортних жолобів для чавуну і шлаку, зливних жолобів та системи аспірації у складі газовідводу, принаймні одного вентилятора, системи автоматичного регулювання продуктивності вентилятора і фільтру. Проте таке виконання ливарного двору також не забезпечує достатньої довговічності головного жолоба, оскільки відсутнє ефективне охолодження головного жолоба доменної печі, відсутнє ефективне відведення тепла від вогнетривкої футерівки жолоба, що не призводить до утворення гарнісажного шару, який є додатковим захистом робочої поверхні жолоба. Таким чином, недоліком найближчого аналогу є відсутність інтенсивного охолодження головних жолобів, у тому числі і в зоні їх днищ, що негативно позначається на довговічності цих найважливіших складових ливарного двору. В основу винаходу поставлена задача удосконалити ливарний двір доменної печі шляхом розширення функціональних можливостей його головного жолоба, а саме, за рахунок нової конструкції його кожуха забезпечити одночасно охолодження жолоба і аспірацію місця зливу чавуну в жолоб. Це дозволить підвищити стійкість футерівки головного жолоба, збільшити термін його безремонтної експлуатації, скоротити трудовитрати на обслуговування головного жолоба і, в цілому, поліпшити умови праці на ливарному дворі. 91134 4 Поставлена задача вирішується тим, що на ливарному дворі доменної печі, що містить опорні колони з розташованою на них основою ливарного двору, щонайменше один головний жолоб з кожухом, багатошаровою футерівкою, частина з якої виконана набивною або наливною, скімером та металевим днищем, транспортні жолоби для чавуну і шлаку, зливні жолоби і систему аспірації у складі газовідводу, принаймні одного вентилятора, системи автоматичного регулювання продуктивності вентилятора і фільтру, згідно винаходу, металеве днище і кожух головного жолоба виконані з двох, встановлених із зазором, частин, зі створеними між ними порожнинами, при цьому кожух забезпечений щонайменше одним, встановленим в місці зливу в жолоб чавуну, змінним повітрозбірником, сполученим з порожнинами, та щонайменше одним витяжним повітропроводом, сполученим з порожнинами та з газовідводом системи аспірації ливарного двору, при цьому обидві частини кожуха з'єднані між собою розташованими на декількох рівнях ребрами жорсткості, а в порожнині металевого днища встановлені опори. Причинно-наслідковий зв'язок між суттєвими ознаками технічного рішення, що заявляється, і технічним результатом, що досягається, полягає в наступному. Згідно винаходу, металеве днище і кожух головного жолоба ливарного двору виконано з двох, встановлених із зазором, частин, що утворюють між собою порожнини. При цьому кожух забезпечений принаймні одним, встановленим в місці зливу в жолоб чавуну, змінним повітрозабірником, що сполучається з порожнинами, і принаймні однимвитяжним повітропроводом, сполученим з системою аспірації ливарного двору. Вказані порожнини, утворювані двома частинами днища і кожуха, виконуючі функції коробів аспіраційної системи, призначені для відведення шкідливостей від чавунної льотки з подальшим видаленням їх на аспіраційну систему очищення викидів на ливарному дворі. Одночасно з цим відбувається інтенсивне охолодження днища і кожуха головного жолоба примусовими конвективними потоками суміші повітря і пилогазовиділень, що проходять уздовж подовжньої осі жолоба і охолоджують стінки і фундамент головного жолоба. Таке охолодження виключає прорив чавуну крізь стінки головного жолоба і збільшує термін його служби. В той же час, у зв'язку з тим, що крізь порожнини, що виконують функції коробів аспіраційної системи, відводять шкідливості, що мають підвищену температуру, охолодження кожуха жолоба не буде надмірним і не приведе до заморожування чавуну в жолобі. Таким чином, охолодження головних жолобів примусовими конвективними потоками, що проходять крізь порожнини в кожусі і днищі, дозволяє інтенсивно охолоджувати головні жолоби, що підвищує їх довговічність. На кресленнях зображені елементи ливарного двору доменної печі, де на Фіг.1 представлений подовжній розріз по головному жолобу, 5 Фіг.2 - частина схеми системи витяжної аспіраційної системи ливарного двору, на Фіг.3 - головні жолоби в плані, на Фіг.4 - поперечний розріз головного жолоба. Ливарний двір доменної печі містить опорні колони 1 з розташованою на них основою 2 ливарного двору, щонайменше один головний жолоб 3 з кожухом, багатошаровою футерівкою 4, частина з якої виконана набивною або наливною, скімером 5 та металевим днищем 15, транспортні жолоби для чавуну і шлаку, зливні жолоби (на кресленні не приведені) і систему аспірації. Система аспірації містить газовідвід 6, фільтр 7, принаймні один вентилятор 8 і систему автоматичного регулювання продуктивності вентилятора. Металеве днище головного жолоба виконано з двох частин і його кожух виконаний з двох, встановлених із зазором, частин, що утворюють при цьому між собою порожнини відповідно 9 і 10. Кожух забезпечений встановленим в місці зливу в жолоб чавуну щонайменше одним змінним повітрозабірником 11, і щонайменше одним витяжним повітропроводом 12, що сполучається з порожнинами 9 і 10 та з газовідводом 6 системи аспірації ливарного двору. Обидві частини кожуха головного жолоба 3 з'єднані між собою горизонтально розташованими в декількох рівнях ребрами жорсткості 13, розміщеними через рівні відстані одне від одного. Металеве днище 15 головного жолоба також складається з двох частин, що утворюють між собою порожнину 9, розділених опорними металевими квадратами 14, розташованими в подовжній площині жолоба через рівні проміжки. Ливарний двір доменної печі працює наступним чином. Перед випуском рідких продуктів плавки з доменної печі, включають вентилятор 8 системи ас 91134 6 пірації пилогазовиділень ливарного двору і починають пропуск повітря через аспіраційну систему. Після розкриття чавунної льотки починається випуск рідких продуктів плавки і виділення пилу і шкідливостей від рідкого чавуну, які поступають в аспіаційну систему через змінні повітрозабірники 11, проходячи через порожнини 9 і 10, утворювані двома частинами днища і кожуха головного жолоба (зовнішньою і внутрішньою). Далі, суміш повітря і пилогазовиділень поступає в газовідвід 6 (аспіраційний колектор), а потім, проходячи крізь фільтр 7 аспіраційної системи, очищається від пилу і викидається в димову трубу. Проходячи через порожнини, утворювані двома частинами днища і кожуха головного жолоба, суміш, що складається з повітря і шкідливостей, охолоджує кожух головного жолоба і оберігає його від прориву чавуну крізь стінки головного жолоба. Кількістю обертів вентилятора аспіраційної системи можна вибрати оптимальний режим роботи системи в співвідношенні «охолодження кожуха жолоба - заморожування чавуну в жолобі». Розташування аспіраційних коробів, виконаних у вигляді отворів між двома частинами кожуха головного жолоба, дозволить суттєво розвантажити захаращений робочий майданчик ливарного двору, що, у свою чергу, дасть можливість забезпечити вільніші проходи в районі головних жолобів, оптимізувати умови роботи по обслуговуванню головних жолобів та напільного устаткування ливарного двору. Використання винаходу забезпечить збільшення терміну безремонтної експлуатації головного жолоба, скорочення матеріальних і трудових витрат на його обслуговування, поліпшення умов праці на ливарному дворі. 7 Комп’ютерна верстка Н. Лиcенко 91134 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
